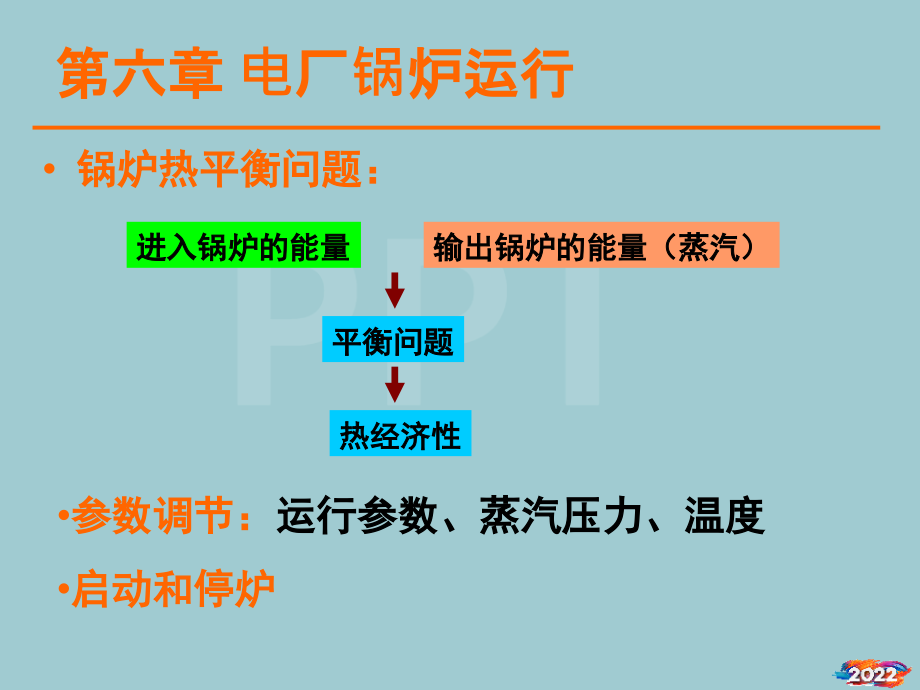

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第六章 电厂锅炉运行,第六章 电厂锅炉运行,锅炉热平衡问题：,进入锅炉的能量,输出锅炉的能量（蒸汽）,平衡问题,热经济性,参数调节：,运行参数、蒸汽压力、温度,启动和停炉,第一节 锅炉热平衡,第一节 锅炉热平衡,锅炉的热损失：,未释放和末被吸收的热量。,锅炉热平衡,Q,1,：锅炉所有效利用了的热量,Q,2,：排烟损失,Q,3,：化学不完全燃烧热损失,Q,4,：机械不完全燃烧热损失,Q,5,：散热损失,Q,6,：灰渣物理热损失,锅炉热效率,热效率,二、锅炉热损失,1.,排烟损失,q,2,最大的一项热损失，通常可达,4,8,。,主要取决于：排烟温度、排烟容积。,排烟温度每增高,12,15,，,q,2,约增大,1,。,大、中型电厂锅炉的排烟温度通常控制在,130,左右。,影响因素：,燃料性质；受热面积灰、结渣或结垢；过量空气系数；漏风。,2.,化学不完全燃烧热损失,q,3,由于烟气中所含的,CO,、氢气和甲烷等可燃气体）最终未能发生燃烧而造成的。,主要取决于：炉膛内的过量空气系数、空气与燃料的混合情况。,煤粉炉的,q,3,一般不超过,0.5,。,影响因素：,燃料的挥发分、过量空气系数、燃烧器结构和布置、炉膛温度、炉内空气动力场。,3.,机械不完全燃烧热损失,q,4,由于固体可燃物在炉内燃烧不彻底或根本未曾燃烧所造成的。,多数煤粉炉的,q,4,一般,0.5,5,。,影响因素：,燃料性质、燃烧器结构和布置、锅炉负荷、过量空气系数等。,最佳过量空气系数：,综合考虑,q,2,、,q,3,、,q,4,4.,散热损失,q,5,由于锅炉本体外表面的温度高于环境温度，通过对流和辐射的方式向外散热而引起的。,影响因素：锅炉散热表面积。,一般，容量越大的锅炉，相对于每千克燃料耗量来说，其表面积反而愈小。,按照经验估计，大容量电厂锅炉的,q,5,约占,0.2,0.6,5.,灰渣带走的物理热损失,q,6,燃用固体燃料时，从炉底排出的灰渣温度远远高于环境温度，由此造成热量损失。,主要取决于：,排渣方式、煤的含灰量。,含灰量越大，,q,6,越大。,多数固态排渣煤粉炉，,q,6,大致为,0.5,1,；液态排渣炉的此项热损失要显著增大。,第二节 锅炉的运行调节,第二节 锅炉的运行调节,锅炉运行调节的主要任务：,使蒸发量适应外界负荷的需要；,保证输出蒸汽的品质,(,包括蒸汽压力、温度等,),；,维持正常的汽包水位；,维持高效率的燃烧与传热，保证设备长期安全经济运行。,一、蒸汽压力的调节,1.,蒸汽压力变化的原因,蒸汽压力：,过热器的出口压力。,直接影响汽轮机设备的安全性和经济性，偏差范围不超过,0.05,0.1MPa,。,分析时可将蒸汽压力作为汽包压力。,蒸汽压力变化的实质：反映了,锅炉蒸发量,与,外界负荷,(,即汽轮机进汽量,),之间的平衡关系。,一、蒸汽压力的调节,外扰：,外界负荷的变化。,蒸汽压力与蒸汽流量的变化反向。,内扰：,炉内燃烧工况及换热条件的变化。,蒸汽压力与蒸汽流量的变化同向。,2.,蒸汽压力调节的一般方法,蒸汽压力的变化实际上是,锅炉蒸发量,与,外界负荷,之间的平衡关系被破坏的结果。,负荷变化对于锅炉是客观存在的，因此蒸汽压力的调节就是,锅炉蒸发量的调节,。,蒸发量的大小主要取决于燃烧工况，所以蒸汽压力调节实际上就是,燃料量,与,风量,的调节。,无论何种扰动使蒸汽压力变化，都应改变,燃煤量,及,送风量,，同时兼顾,汽包水位,及,蒸汽温度,的调节。,2.,蒸汽压力调节的一般方法,蒸汽压力调节的具体方法,蒸汽压力下降时,先与引风机配合，增大送风量，再增大燃料量。,蒸汽压力升高时,先减少燃料量，再减少送风量，同时相应减少给水量，并兼顾到其他参数的调节。,二、蒸汽温度的调节,（一）蒸汽温度变化的原因,锅炉过热蒸汽温度是影响锅炉生产过程,安全性,和,经济性,的重要参数。,过热蒸汽温度的控制任务：,维持过热器出口蒸汽温度在生产允许的范围内，一般要求过热蒸汽温度的偏差不超过额定值,(,给定值,),的,10,5,。,二、蒸汽温度的调节,汽温过高：,直接危及设备的安全；,汽温过低：,使循环热效率降低，并增大汽轮机的排汽湿度，进而影响汽轮机的安全。,引起蒸汽温度变化的因素：,蒸汽侧：,锅炉负荷,、,给水温度,的变化,烟气侧：,燃料性质和数量、送风量、受热面清洁程度,等。,（二）蒸汽温度的调节方法,1.,蒸汽侧调节方法,喷水减温法,用低温给水作为冷却水喷入蒸汽，直接吸收蒸汽热量，使其温度降低。,承担蒸汽喷水调节任务的设备称为,喷水减温器。,设计喷水量一般为锅炉额定蒸发量的,3,5,。大型锅炉采用,13,级喷水减温器不等。,设置两级减温水的对象结构示意图,过热蒸汽温度控制系统的基本方案,过热汽温串级控制系统,串级控制系统具有内外两个回路。,液态排渣炉的此项热损失要显著增大。,用烟气挡板或改变燃烧器摆角不能将再热汽温控制住。,锅炉燃烧的正常状态具有以下几方面特征：,(3)使烟气再循环：利用再循环风机将省煤器后温度约为350的部分烟气抽出，从炉膛底部或上部再送回炉膛，实现对蒸汽温度的调节。,2直流锅炉的启动特点,参数调节：运行参数、蒸汽压力、温度,先减少燃料量，再减少送风量，同时相应减少给水量，并兼顾到其他参数的调节。,17、做前，能够环视四周；,14、他乡生白发，旧国见青山。,影响因素：燃料性质、燃烧器结构和布置、锅炉负荷、过量空气系数等。,蒸汽压力与蒸汽流量的变化同向。,Lorem ipsum dolor sit amet,consectetur adipiscing elit.,22:15:5722:15:5722:15Tuesday,October 25,2022,先与引风机配合，增大送风量，再增大燃料量。,(2)改变烟气挡板开度：将锅炉尾部竖井入口段做成并联的两个分隔烟道，一侧烟道布置再热器，另一侧布置过热器(或省煤器)。,W,01,(,t,),、,W,02,(,t,),：分别为调节对象的导前区和惰性区的传递函数；,W,a1,(,t,),、,W,a2,(,t,),：分别为过热汽温控制系统的副调节器和主调节器；,W,H1,(,t,),、,W,H2,(,t,),：分别为导前汽温和过热汽温的测量单元。,1.,蒸汽侧调节方法,蒸汽侧调节的特点是降温调节，即仅能使蒸汽温度降低而不能使其升高，因而过热器的换热面积，通常设计得要大一些，使其吸热能力大于额定需要值。,当蒸汽温度降低时，应能使减温水量随之减少；,当汽温升高时，则能使减温水量增大，,从而获得双向调节汽温的手段，以始终保持锅炉出口的过热蒸汽温度为额定值。减温器投入的负荷范围为,70,100,。,2.,烟气侧调节方法,烟气侧调节的原理,通过改变掠过过热器和再热器的烟气温度和流量来改变过热蒸汽和再热蒸汽的温度。,(1),改变火焰中心位置：,改变炉膛火焰中心位置,(,即上移或下移,),，可以减少或增加炉膛内受热面的吸热量，改变炉膛出口烟温，从而可改变掠过过热器和再热器的烟温，达到调节蒸汽温度的目的。,改变摆动式燃烧器的喷口角度，,改变多层燃烧器各层的出力。,2.,烟气侧调节方法,(2),改变烟气挡板开度：,将锅炉尾部竖井入口段做成并联的两个分隔烟道，一侧烟道布置再热器，另一侧布置过热器,(,或省煤器,),。两侧烟道出口处均装有烟气挡板，改变挡板开度，就可以改变两侧烟道的烟气量比例，以调节再热汽温。,(3),使烟气再循环：,利用再循环风机将省煤器后温度约为,350,的部分烟气抽出，从炉膛底部或上部再送回炉膛，实现对蒸汽温度的调节。,二、蒸汽温度的调节,再热汽温控制一般采用,烟气侧,调节方法。,辅助手段,：微量喷水和事故喷水减温,用烟气挡板或改变燃烧器摆角不能将再热汽温控制住。,再热汽温高过一定值。,在正常情况下，再热蒸汽温度不宜采用喷水调温方式。,三、汽包水位调节,三、汽包水位调节,汽包当水位过高,汽水分离空间高度减小将造成蒸汽带水，蒸汽品质恶化；,严重时会出现汽包满水，造成蒸汽大量带水，含盐量过高的蒸汽使过热器严重结垢，导致管壁超温爆管。,造成主蒸汽管道和汽轮机的水冲击，影响设备安全和经济运行。,三、汽包水位调节,汽包水位过低,可能导致下降管带汽，使水循环的流动压头减小，自然水循环的安全性降低。,如果给水中断而锅炉连续运行时，则可能在几十秒内就出现“干锅”。,即使给水不中断，但给水量与蒸发量不平衡，仍会在几分钟内发生缺水,(,或满水,),事故。,三、汽包水位调节,运行中为了监视汽包水位，便于调节，在锅炉汽包上都装有,就地,和,远传式水位计,。,给水调节的任务：,根据负荷的变化及时调节给水流量，使两者相适应。,在调节过程中，必须注意汽包的,虚假水位,现象。,虚假水位,虚假水位：,汽包的不真实水位。,锅炉负荷变化,将引起汽包水位变化，但同时也会引起,汽包压力变化。,是调节过渡过程中的产物，一旦达到新的汽水平衡，这种不真实水位便会消失。,虚假水位的存在，会误导给水量调节朝着相反的方向进行。,三冲量调节,三冲量调节：,指该调节系统以,蒸汽流量,(,即锅炉负荷,),、,给水流量,和,汽包水位,作为信号参量。,综合考虑了蒸汽流量与给水流量平衡的原则，还考虑了汽包水位偏差的大小，既能纠正虚假水位的影响，又能补偿给水流量的扰动。,三、给水控制系统的基本结构,(1),单冲量调节系统结构；,(2),单级三冲量调节系统结构；,(3),串级三冲量调节系统结构。,三、给水控制系统的基本结构,（,1,）单冲量调节系统结构,三、给水控制系统的基本结构,(3),串级三冲量调节系统结构。,四、燃烧调节,燃烧调节的任务：,使燃烧适应蒸汽负荷和蒸汽参数的要求；,保证良好的燃烧，减少不完全燃烧损失；,对于负压燃烧锅炉，应合理调整送、引风量，以维持炉膛内适当的负压，保证锅炉运行安全。,与三项任务相对应，燃烧调节的三个参数分别是,燃料量,、,送风量,和,引风量,。,四、燃烧调节,一、控制燃料量。,适应外界对锅炉负荷的要求。,燃料量控制系统,二、控制送风量。,实现经济燃烧。,送风控制系统,三、控制引风量。,保持炉膛压力。,炉膛压力控制系统,执行机构各是什么？,四、燃烧调节,锅炉燃烧的正常状态具有以下几方面特征：,炉膛内应具有光亮的金黄色火焰，,火焰中无明显的星点，,火焰中心位于炉膛中部，,火焰均匀地充满整个炉膛而不触及四周的水冷壁，,烟囱排放出的烟气呈淡灰色。,燃料量控制,哪个是反馈信号？,哪个是前馈信号？,五、大型锅炉自动控制系统简介,1.,炉膛安全监控系统,(Furnace Safeguard Supervisory System,，简称,FSSS),2.,协调控制系统,1.炉膛安全监控系统,主要功能：,锅炉点火前及停炉后的炉膛吹扫；,点火及主燃料投入合适条件的确定；,正常运行时对运行参数及设备状态的监测报警；,设备处于危急状况下使主燃料跳闸、锅炉运行停止；,1.炉膛安全监控系统,主要功能：,特殊情况下紧急减负荷或切断负荷；,炉膛火焰监测及燃烧工况判断；,首次跳闸原因显示；,制粉系统控制、火焰监测孔冷却风机及磨煤机密封风机控制、炉水循环泵控制等。,1.炉膛安全监控系统,FSSS,对锅炉的安全保护主要体现在：,炉膛吹扫：,使锅炉在运行的各个阶段,(,包括启动和停炉,),避免在其任何部位形成煤粉沉积，消除气粉混合物的,爆燃条件,。,主燃料跳闸：,当无论何种原因使设备处于危险状态时，,FSSS,将发出主燃料跳闸的指令，切断所有燃料设备和有关辅助设备，使整台机组停止运行，保证设备的安全。,炉膛安全监控系统的功能,主燃料跳闸,在锅炉安全受到严重威胁的紧急情况下，如,汽轮机甩负荷、,锅炉熄火、,失去送风机和引风机、,汽包水位过低或过高，,若运行人员来不及进行及时助操作处理，炉膛安全监控系统将实现“主燃料跳闸”,(MFT),。,炉膛安全监控系统的功能,主燃料跳闸,将正在燃烧的所有燃烧器的燃料全部切断或以层为单位跳掉磨煤机、给煤机等设备。,提供,“首次跳闸原因”,的报警信号，以便事故查找和分析。,S,R,第三节 锅炉启动和停炉,一、锅炉启动,冷态启动：,由于检修或备用等原因，锅炉经过较长时间的停用后，在常温常压下的启动。,热态启动：,锅炉在短时间内停用、仍保持一定温度和压力下的启动。,一、锅炉启动,1.,汽包锅炉的冷态启动,启动前的检查与准备；,锅炉上水；,锅炉点火。,1.,汽包锅炉的冷态启动,启动升温升压过程：,从锅炉点火至主蒸汽压力、温度升至额定值的过程。,升温升压的速度：,在汽轮机冲转前主要决定于锅炉厚壁部件，特别是汽包的温差和热应力的限制。,锅炉的启动过程结束：,主蒸汽压力、温度达到额定值，汽轮机带满负荷稳定运行。,2,直流锅炉的启动特点,点火前，需用除氧水对受热面进行循环清洗，以清除运行期间沉积在受热面上的污垢。,启动前需在汽水系统建立起一定的启动压力和流量，以便水冷壁在点火后受到充分的冷却。,锅炉启动初期，需开启旁路系统。,适时切除旁路系统，改为纯直流运行。,10月-2210月-2207:57:5207:57:52October 26,2022,若运行人员来不及进行及时助操作处理，炉膛安全监控系统将实现“主燃料跳闸”(MFT)。,汽温过低：使循环热效率降低，并增大汽轮机的排汽湿度，进而影响汽轮机的安全。,12、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,12、越是无能的人，越喜欢挑剔别人的错儿。,液态排渣炉的此项热损失要显著增大。,对于负压燃烧锅炉，应合理调整送、引风量，以维持炉膛内适当的负压，保证锅炉运行安全。,分析时可将蒸汽压力作为汽包压力。,影响因素：燃料性质、燃烧器结构和布置、锅炉负荷、过量空气系数等。,烟囱排放出的烟气呈淡灰色。,Lorem ipsum dolor sit amet,consectetur adipiscing elit.,17、做前，能够环视四周；,主要取决于：炉膛内的过量空气系数、空气与燃料的混合情况。,17、做前，能够环视四周；,通过改变掠过过热器和再热器的烟气温度和流量来改变过热蒸汽和再热蒸汽的温度。,10月-2207:57:5207:57Oct-2226-Oct-22,二、锅炉的停运,1.,锅炉停运的分类,热备用停运和非热备用停运,正常停炉和事故停炉,额定参数停运和滑参数停运,二、锅炉的停炉简介,停炉前准备工作：停止向原煤仓上煤，做好油枪投入的准备。,停炉时，通过减小燃料量、送风量、按计划分阶段停用燃烧器，以及相应减少给水量等，使蒸汽参数有计划地平稳下降。,二、锅炉的停炉简介,当负荷降到一定程度，如,70,以后，投入油枪，并视汽温情况关闭减温水。,在汽轮机调节汽门关闭后，锅炉便可熄火、停用所有油枪。熄火,2,3min,后，可停止送风机，但引风机仍继续运行,5,10min,，以清除炉膛和烟道内的可燃物。,第四节 典型国产某,600MW,超临界锅炉设备简介,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Sunday,October 4,2026,10,、雨中黄叶树，灯下白头人。,18:01:39,18:01:39,18:01,10/4/2026 6:01:39 PM,11,、以我独沈久，愧君相见频。,10月-26,18:01:39,18:01,Oct-26,04-Oct-26,12,、故人江海别，几度隔山川。,18:01:39,18:01:39,18:01,Sunday,October 4,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,18:01:39,18:01:39,October 4,2026,14,、他乡生白发，旧国见青山。,04 十月 2026,6:01:39 下午,18:01:39,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,6:01 下午,10月-26,18:01,October 4,2026,16,、行动出成果，工作出财富。,2026/10/4 18:01:39,18:01:39,04 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,6:01:39 下午,6:01 下午,18:01:39,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Sunday,October 4,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,18:01:39,18:01:39,18:01,10/4/2026 6:01:39 PM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,18:01:39,18:01,Oct-26,04-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,18:01:39,18:01:39,18:01,Sunday,October 4,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,18:01:39,18:01:39,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,6:01:39 下午,18:01:39,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,6:01 下午,10月-26,18:01,October 4,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/4 18:01:39,18:01:39,04 October 2026,17,、空山新雨后，天气晚来秋。,6:01:39 下午,6:01 下午,18:01:39,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Sunday,October 4,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,18:01:39,18:01:39,18:01,10/4/2026 6:01:39 PM,11,、越是没有本领的就越加自命不凡。,10月-26,18:01:39,18:01,Oct-26,04-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,18:01:39,18:01:39,18:01,Sunday,October 4,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,18:01:39,18:01:39,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,6:01:39 下午,18:01:39,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,6:01 下午,10月-26,18:01,October 4,2026,16,、业余生活要有意义，不要越轨。,2026/10/4 18:01:39,18:01:39,04 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,6:01:39 下午,6:01 下午,18:01:39,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
