九年级物理全册重点知识专题突破电磁感应现象课件新人教版.ppt

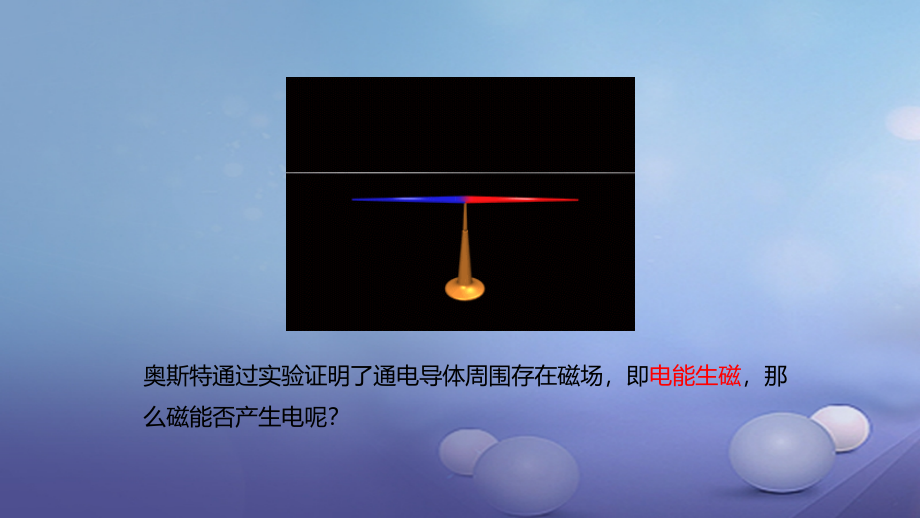

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电磁感应现象,奥斯特通过实验证明了通电导体周围存在磁场，即,电能生磁,，那么磁能否产生电呢？,英国科学家,法拉第,，经过十年坚持不懈的努力，终于在,1831,年成功地利用磁场获得电流,磁场要产生电流需要哪些条件呢？,电路状态,导体的运动情况,电流表的指针,闭合,静止,不偏转,平行磁感线运动,不偏转,垂直磁感线运动,偏转,断开,静止,不偏转,平行磁感线运动,不偏转,垂直磁感线运动,不偏转,1,、闭合电路的一部分导体,2,、切割磁感线运动,闭合电路的,一部分导体,，在磁场中做,切割磁感线,运动时，电路中会产生电流，这种现象叫,电磁感应现象,，产生的电流叫做感应电流,甲、乙对比,甲、丙对比,乙、丙对比,与磁场方向有关,与导体运动方向有关,两个因素同时改变，电流方向不变,图中的,a,表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）,A B C D,AB,如图所示，把条形磁铁慢慢插入线圈中，这时电流表的指针会发生偏转吗？,
