助听器介绍与调试.ppt

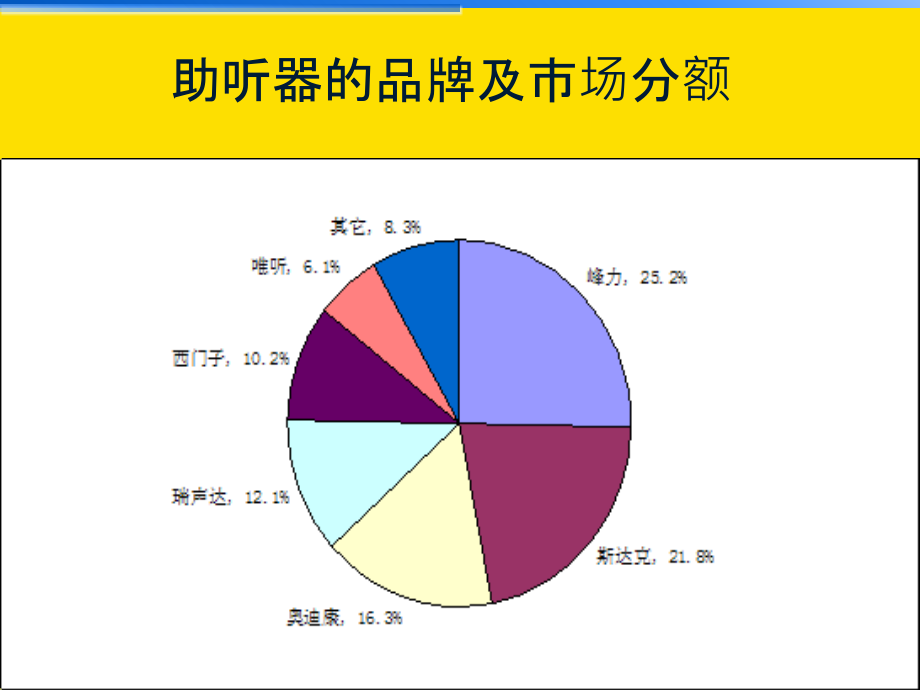

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,助听器的介绍与调试,助听器的品牌及市场分额,助听器的类型,盒式机,气导助听器按外形上分）,耳背机,耳甲腔式,定制机 耳道式,深耳道式,骨导助听器 头夹式 人工耳蜗,助听器的佩戴效果图,耳背式 耳甲腔式 耳道式 深耳道式,BTE ITE ITC CIC,助听器按信号处理方式分类：,（1模拟助听器,是指助听器放大器的信号处理器使用的是模拟元件，主要由晶体管，电阻，电容等元件级成的集成运算放大器。对最大输出多采用PC削峰，线路简单，缺点是处理速度慢，应对复制环境的能力差。,（2数字助听器,全数字信号处理技术，有极高的信号处理速度，可记忆存储多组声参数以适应声环境的变化。抑制环境噪音，因此音质清晰，响亮柔和，不嘈杂，消除声反馈，实现最低失真压缩功能，并可提高信噪比。数字机的语言可懂度远远高于模拟机，因为数字助听器的诸多优点，它将是助听器发展的主要趋势。,手动模拟助听器、可编程模拟助听器、手动数字助听器、可编程数字助听器。区分模拟还是数字的关键是看信号的处理过程是模拟还是数字技术与助听器的控制器是数字方式的寄存器还是机械的微调是无关的,助听器按调节方式可分为四大类：,助听器的组成：麦克风、放大器、受话器喇叭）、电池、VC、微调、配件(感应线圈,音频输入等),助听器的组成和工作原理,调试助听器常见问题调试见议,比较助听器验配优势,降低500HZ以下低频增益,b 自适应指向性 只能屏蔽掉最大噪声源,是指助听器的输入与输出的信号之差。,适用于传导线耳聋，声音响度要求大戴习惯模拟机的听力损失人群。,使得助听器输出的动态范围与听障者残余听力相吻合。,电感程序通过电磁感应,汽车跑步噪声大风噪声）,2 周围环境有噪音,全数字信号处理技术，有极高的信号处理速度，可记忆存储多组声参数以适应声环境的变化。,PC削峰）MPO最大输出限制）,DSL-V5（儿童难配的最佳选择，低拐点，更多的增益）,控制器 1 开关 2 音量旋纽,助听器频响曲线上峰值与500Hz时的增益之差称为该助听器的斜率，斜率越大表明低频增益越小。,助听器的组成：麦克风、放大器、受话器喇叭）、电池、VC、微调、配件(感应线圈,音频输入等),汽车跑步噪声大风噪声）,实物图,开关,电位器,电池仓,声音输入口,耳钩,导声管/声音输出,耳模,机身,助听器的组成,麦克风,麦克风传声器是一个转换器，它将声信号转换为电信号,麦克风的分类：,1、全向性麦克风,2、指向性麦克风,a 固定指向性 极性图不变,b 自适应指向性 只能屏蔽掉最大噪声源,c 多通道*自适应指向性 能同时屏蔽掉16个噪声源,3、自动麦克风,给够从全向性到方向自动转换的麦克风,全向性麦克风转换到方向的必要条件：1 正前方要有语言,2 周围环境有噪音,3 环境中的信噪比15dB,助听器的组成,放大器,放大器主要作用是把小的电信号变成一个大的电信号,1 线性放大,1：1放大 增益曲线斜率为45度的直线增益总是恒定的。适用于传导线耳聋，声音响度要求大戴习惯模拟机的听力损失人群。,2 非线性放大 即压缩放大,A 自动增益压缩控制AGC,根据压缩器与音量旋钮相对位置的不同，AGC分成两类。压缩器在 音量开关之前在信号到达开关之前就开始压缩称为AGC-I输入压 缩），音量开关对压缩器的工作没影响，启动压缩的阈值不变。,压缩器在音量开关之后，输入信号先到达音量开关再到达压缩器,称为 AGC-O输出压缩）。AGC-O主要用于限制助听器的最大输出，几乎所有的数字助听器 都具有这种方式。,当音量开关改变时，AGC-I输入输出曲线上下平移，AGC-O 输入输出曲线左右平移。,B 宽动态范围压缩WDRC）,WDRC是将整个语言动态范围按比例均匀压缩到听障者残余听力的 动态范围内。使得助听器输出的动态范围与听障者残余听力相吻合。,特点：小声多放大，大声少放大，中等声音中等放大。,压缩参数：,压缩拐点CK）,增益GAIN）,压缩范围,压缩比 （CR）=输入声压/输出声压,比值1 0-4 0：1,宽动态压缩 静态压缩特性的I O曲线,线形Linear,限幅Limiting,WDRC,压缩线路应用总结,常用输出压缩线路,常用输入压缩线路,受话器 是把电信号转换成声信号的元件,助听器池 A 675 A13 A312 A10,感应线圈T档）主要存在于耳背机，耳内式，耳道式助听器，用于接听 ，环路系统和好听课FM系统使用。,音频输入 是指通过有线音频输入无线音频输入的方式将音频将信号直接发送到助听器进行放大处理。一般耳背机都有直接音频输入DAI接口，配合专门的靴来用。来源有磁带、麦克风、FM系统。,控制器 1 开关 2 音量旋纽,3 微调,NL低频调整）NH高频调整）,PC削峰）MPO最大输出限制）,GV增益控制）VC （音量旋钮）,压缩拐点CK）压缩比CR）,助听器的验配公式,一 线性放大公式,NAL-R Berger WFA,二 非线性放大公式,NAL-NL1 （早期产品大都有的调试公式）,DSL-V5（儿童难配的最佳选择，低拐点，更多的增益）,OPEN,助听器的矩阵饱和声压级增益斜率）,饱和声压级SSPl90)输入声压级90分贝并且助听器的 增益调到满档是耦合腔产生的声压级。,增益GAIN ）输出输入增益,是指助听器的输入与输出的信号之差。满档增益是助听器调到满档输入50-60分贝的声音在200-8000HZ范围满档增益的频响曲线。,斜率（Slope）,助听器频响曲线上峰值与500Hz时的增益之差称为该助听器的斜率，斜率越大表明低频增益越小。,助听器调试应关注的几个因素,调试助听器常见问题调试见议,助听器啸叫外部啸叫）,降低高频轻声增益,反馈测试,外壳及耳模处理,不能听见轻小语声,增加轻声增益,声音变形,不真实静态,降低MPO 降低高频压缩,调试助听器常见问题调试见议,汽车跑步噪声大风噪声）,提升风噪声阻断功能强度,降低500HZ以下低频增益,助听器听不清楚,何种环境？安静？吵杂？何种强度和频率听不清？,安静提高高频 减少高频压缩 开启移频功能调节,噪音方向性 降低低频,远处听的声音比近处好,提高大声增益,自己讲话回声大，有回声，闷,降低低频大声增益 增大通气孔 开放式选配,调试助听器常见问题调试见议,打 听不清楚,声学,有反馈消除功能的助听器，来消除打 可能产生的啸叫,电感,电感程序通过电磁感应,蓝牙 需要配对）,使用第三方的设备以无线方式将通话声音直接输入助听器，ICOM TEK 伴侣,调试助听器常见问题调试见议,调试助听器常见问题调试见议,一般耳背机都有直接音频输入DAI接口，配合专门的靴来用。,PC削峰）MPO最大输出限制）,助听器调试应关注的几个因素,3、看电视和接听 效果,降低高频轻声增益,WDRC是将整个语言动态范围按比例均匀压缩到听障者残余听力的 动态范围内。,a 自动 线 b 蓝牙,电感,电感程序通过电磁感应,助听器的组成：麦克风、放大器、受话器喇叭）、电池、VC、微调、配件(感应线圈,音频输入等),饱和声压级SSPl90)输入声压级90分贝并且助听器的 增益调到满档是耦合腔产生的声压级。,效果不是太好,调试助听器常见问题调试见议,助听器常见问题调试见议,看电视听不清楚,设备“电视程序,效果不是太好,环路系统,助听器用电感来接收电磁信号配合环路系统房间内安装环路）,无线功能的助听器,目前效果最好的，第三方设备.如无线蓝牙系统,儿童选配助听器注意事项,1.双耳佩戴,2.儿童专用验配公式DSL-V5,3.选择功能多的助听器,4.选择大功率的耳背式助听器,5.尽量不使用降尽噪功能,6.少使用方向性技术,7.首次调试后需对双耳的听力进行回访，直到可以得到双耳准确、完整的骨、气导行为听阈,比较助听器验配优势,1、啸叫,a 抑制反馈的速度 b 多通道 c 增益余量,2、降噪和噪音环境下的清晰度,a 多通道 b 方向性技术 c 噪声抑制功能,3、看电视和接听 效果,a 自动 线 b 蓝牙,电视 a 环路系统 b 无线功能助听器,（第三方设备无线音频转换器，电视通等）,谢 谢！,谢谢观看,
