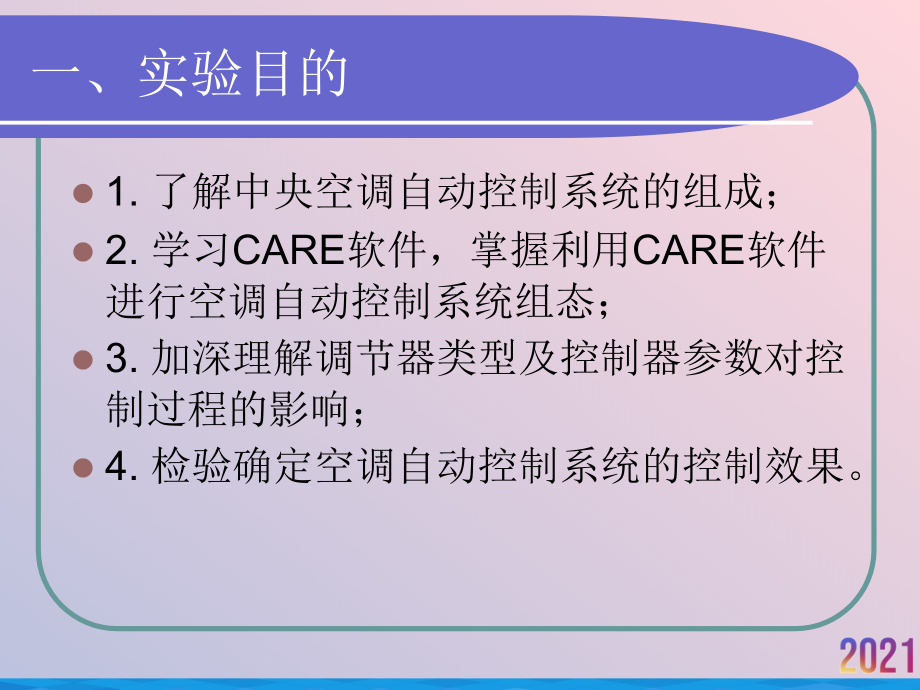

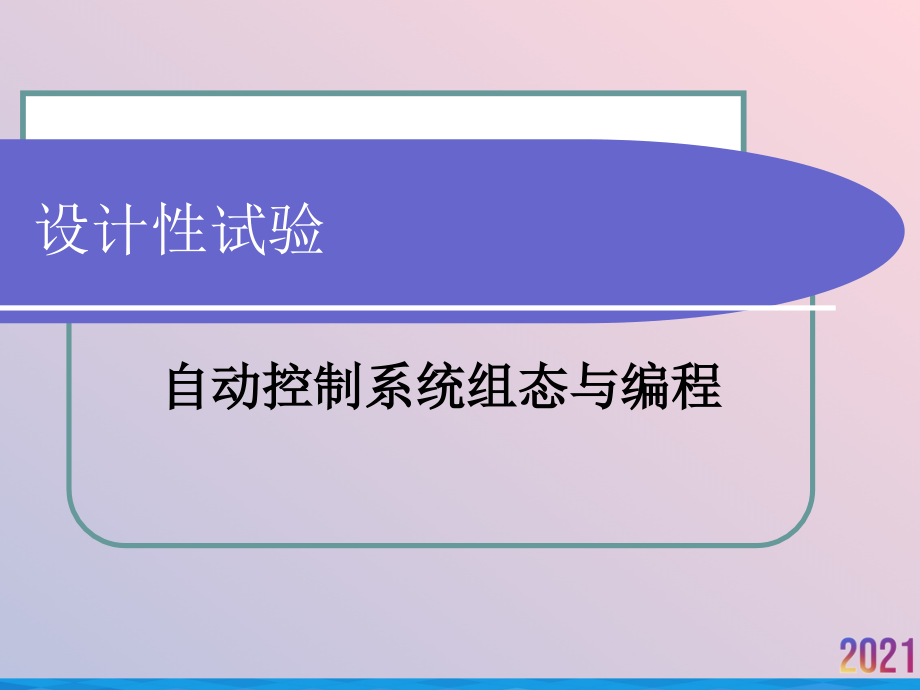

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,设计性试验,自动控制系统组态与编程,一、实验目的,1.了解中央空调自动控制系统的组成；,2.学习CARE软件，掌握利用CARE软件进行空调自动控制系统组态；,3.加深理解调节器类型及控制器参数对控制过程的影响；,4.检验确定空调自动控制系统的控制效果。,Parameter 4：积分时间,检验确定空调自动控制系统的控制效果。,CARE软件的组态与编程,加深理解调节器类型及控制器参数对控制过程的影响；,自动控制系统组态与编程,检验确定空调自动控制系统的控制效果。,CARE（Computer Aided Regulation Engineering软件组态编程基本步骤如下：,空调房间温度常用调节送风温度的方法来进行控制，通过控制电加热器、空气加热器介质为热水或蒸汽的加热量或改变一、二次回风比等来调节送风温度；,CARE（Computer Aided Regulation Engineering软件组态编程基本步骤如下：,调节电加热器完成空调房间B点的温度控制,建立时间程序来控制设备开启/关闭与运行条件的相配合。,系统为定风量系统，应包括以下部分：空气处理机组包括一二次回风、一次加热和二次加热器、表冷器、加湿器、送风机）、末端风管设有可调电加热器、空调房间。,中央空调自动控制组态与编程,3PID控制器参数对调节过程的影响,运行启动CARE建立一个工程并定义为工程建立PLANT，选择PLANT类型定义控制器对工程的设备进行组态编写控制策略编写开关逻辑表添加点信息编写设备运行的时间程序打印输出文档退出CARE。,系统设计为变风量系统，要求包括以下部分：空气处理机组包括一次回风、加热器、表冷器、变频风机）、空调房间。,（1提交CARE软件组态编程后的生成文档，需要包括组态图、控制策略和开关逻辑等；,二、实验原理,空调房间温度常用调节送风温度的方法来进行控制，通过控制电加热器、空气加热器介质为热水或蒸汽的加热量或改变一、二次回风比等来调节送风温度；而对于相对湿度则采取定露点温度或变露点温度、加湿等方法来进行控制。,三、实验任务,1、CARE软件的学习,CARE（Computer Aided Regulation Engineering软件组态编程基本步骤如下：,运行启动CARE建立一个工程并定义为工程建立PLANT，选择PLANT类型定义控制器对工程的设备进行组态编写控制策略编写开关逻辑表添加点信息编写设备运行的时间程序打印输出文档退出CARE。,CARE软件的组态与编程,2.中央空调自动控制组态与编程,现有空调实验系统，供参考,（1空气处理机组组态,空气处理机组组态包括冷却设备、加热设备以及风系统片段的选择。,系统为定风量系统，应包括以下部分：空气处理机组包括一二次回风、一次加热和二次加热器、表冷器、加湿器、送风机）、末端风管设有可调电加热器、空调房间。,选做项目，至少选择一种,空调系统1：,系统为定风量系统，应包括以下部分：空气处理机组包括一次回风、加热器、表冷器、加湿器、送风机）、空调房间。,空调系统2：,系统为定风量系统，应包括以下部分：空气处理机组包括一次回风、加热器、喷水室、送风机）、空调房间。,空调系统3：,系统设计为变风量系统，要求包括以下部分：空气处理机组包括一次回风、加热器、表冷器、变频风机）、空调房间。,空调系统4：,系统设计为二管制新风空调系统，新风处理机组要求包括以下部分：热水加热器、表冷器、风机。,空调系统5：,系统设计为新风空调系统，要求新风机组带有能量回收装置，新风处理机组应包括以下部分：全热交换器、热水加热器、表冷器、风机。,空调系统设备选择,（2控制系统的设计,（A控制策略设计要求,定风量空调控制系统由室温控制、送风温度控制及室内相对湿度控制三部分组成；变风量空调控制系统由室温控制、送风温度控制、静压控制及新风量控制组成；新风空调机组控制系统由送风温度控制和送风相对湿度控制组成。,CARE（Computer Aided Regulation Engineering软件组态编程基本步骤如下：,选做项目，至少选择一种,系统设计为变风量系统，要求包括以下部分：空气处理机组包括一次回风、加热器、表冷器、变频风机）、空调房间。,中央空调自动控制组态与编程,CARE（Computer Aided Regulation Engineering软件组态编程基本步骤如下：,检验确定空调自动控制系统的控制效果。,（1空气处理机组组态,系统为定风量系统，应包括以下部分：空气处理机组包括一二次回风、一次加热和二次加热器、表冷器、加湿器、送风机）、末端风管设有可调电加热器、空调房间。,开关控制包括风机的启停控制，以及风、水系统的连锁控制。,PID控制器参数对调节过程的影响,空调房间温度常用调节送风温度的方法来进行控制，通过控制电加热器、空气加热器介质为热水或蒸汽的加热量或改变一、二次回风比等来调节送风温度；,检验确定空调自动控制系统的控制效果。,Parameter 3：比例带,（B开关逻辑控制要求,检验确定空调自动控制系统的控制效果。,控制策略设计,控制作用图标,控制回路,（B开关逻辑控制要求,开关控制包括风机的启停控制，以及风、水系统的连锁控制。,开关逻辑设计,开关逻辑控制栏,开,关,逻,辑,工,具,栏,humidifier,（C时间程序控制要求,建立时间程序来控制设备开启/关闭与运行条件的相配合。,时间程序设置栏,3PID控制器参数对调节过程的影响,调节电加热器完成空调房间B点的温度控制,PID控制器参数对调节过程的影响,Parameter 3：比例带,Parameter 4：积分时间,Parameter 5：微分时间,PID控制器参数对调节过程的影响,四、实验报告要求,（1提交CARE软件组态编程后的生成文档，需要包括组态图、控制策略和开关逻辑等；,（2提交自动控制系统运行实验的实验报告。,谢谢观看,
