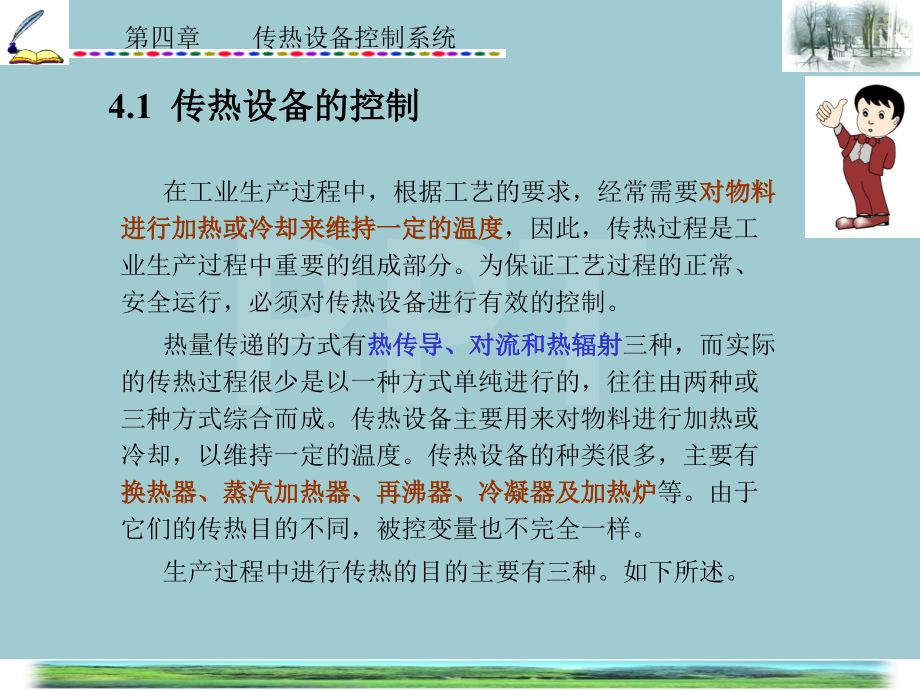

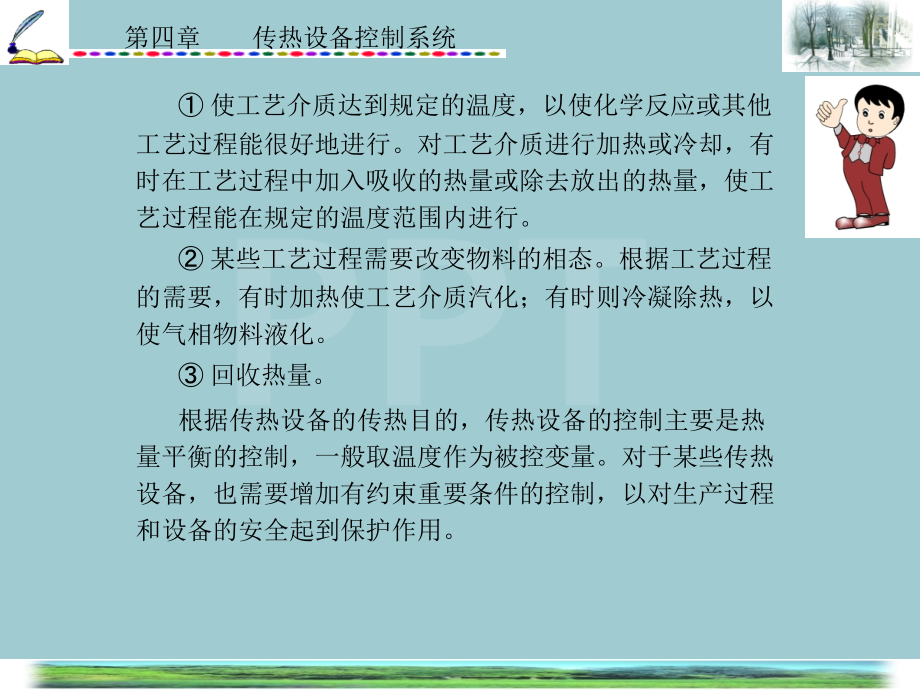

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章传热设备控制系统,4.1 传热设备的控制,在工业生产过程中，根据工艺的要求，经常需要,对物料进行加热或冷却来维持一定的温度,，因此，传热过程是工业生产过程中重要的组成部分。为保证工艺过程的正常、安全运行，必须对传热设备进行有效的控制。,热量传递的方式有,热传导、对流和热辐射,三种，而实际的传热过程很少是以一种方式单纯进行的，往往由两种或三种方式综合而成。传热设备主要用来对物料进行加热或冷却，以维持一定的温度。传热设备的种类很多，主要有,换热器、蒸汽加热器、再沸器、冷凝器及加热炉,等。由于它们的传热目的不同，被控变量也不完全一样。,生产过程中进行传热的目的主要有三种。如下所述。,使工艺介质达到规定的温度，以使化学反应或其他工艺过程能很好地进行。对工艺介质进行加热或冷却，有时在工艺过程中加入吸收的热量或除去放出的热量，使工艺过程能在规定的温度范围内进行。,某些工艺过程需要改变物料的相态。根据工艺过程的需要，有时加热使工艺介质汽化；有时则冷凝除热，以使气相物料液化。,回收热量。,根据传热设备的传热目的，传热设备的控制主要是热量平衡的控制，一般取温度作为被控变量。对于某些传热设备，也需要增加有约束重要条件的控制，以对生产过程和设备的安全起到保护作用。,4.1.1 传热设备的静态数学模型,对象的静态数学模型是指在,稳定条件下,对象的,输出变量（通常是受控变量）与输入变量之间,的函数关系。而建立数学模型的意义，从自控的角度理解，可体现为如下三个方面：,作为控制方案设计时系统的扰动分析，以选择操纵变量和确定控制方案；,静态放大系数也能作为系统分析和控制器参数整定的参考；,作为控制阀流量特性选择的依据。,传热过程工艺计算的两个基本方程式是,热量平衡关系式,和,传热速率方程式,，它们是构成传热设备静态特性的两个基本方程式。,热量的传递总是由高温物体传向低温物体，两物体之间的温差是传热的推动力。对于图4.1所示的列管式换热器，假定输出变量为,t,2,，输入变量为,T,1,、,G,1,、,t,1,、,G,2,，则建立该对象的静态数学模型就是要找出,t,2,与,T,1,、,G,1,、,t,1,、,G,2,之间的函数关系。,图4.1 列管式换热器原理,1热量平衡关系式,在忽略热损失的情况下，冷流体所吸收的热量，应等于热流体放出的热量，其热量平衡关系式为,（4-1）,式中，,q,传热速率，单位是J/s；,G,1,，,G,2,分别为载热体和冷流体的质量流量，单位是kg/h；,c,1,，,c,2,分别为载热体和冷流体的比热容，单位是J/(kg)；,T,1,，,T,2,分别为载热体入口和出口温度，单位是；,t,1,，,t,2,分别为冷流体入口和出口温度，单位是。,2传热速率方程式,由传热定理可知，热流体向冷流体的传热速率可按下式计算：,（4-2）,式中，,K,传热系数，单位为kcal/(m,2,h)，(1cal4.18 J)；,F,传热面积，单位为m,2,；,t,m,两流体间的平均温差，单位为。,在各种不同情况下平均温差,t,m,的计算方法是不同的，篇幅所限，在此不予详细介绍，需要时可参考有关资料。,4.1.2 一般传热设备的控制,一般传热设备，通常指换热器、蒸汽加热器、再沸器、冷凝冷却器及加热炉等。,1换热器的控制,换热器操作的目的是为了使生产过程中的物料加热或冷却到一个工艺要求的温度。当换热器两侧的流体在传热过程中均无相态变化时，一般采用下列几种控制方案。,（1）控制载热体的流量,对于图4.1所示的换热器，由于冷、热流体间的传热既符合热量平衡方程式，又符合传热速率方程式，因此有下列关系式：,（4-3）,式（4-3）可改写为,t,2,(,KF,t,m,/,G,2,c,2,),t,1,（4-4）,从式（4-5）可以判断出，在传热面积,F,及冷流体进口流量,G,2,、入口温度,t,1,及比热容,c,2,一定的情况下，,影响冷流体出口温度,t,2,的主要因素是传热系数及平均温差,t,m,。控制载热体的流量实质上是改变了传热速率方程中的传热系数,K,和平均温差,t,m,，可分为下列两种情况讨论：,对于载热体在传热过程中不发生相变化的情况，主要是改变传热速率方程中的传热系数,K,；,而当载热体在传热过程中发生相变化时，情况要复杂得多，主要是改变传热速率方程中的平均温差,t,m,。,如图4.2所示，是控制载热体流量的方案之一，这种方案最简单，适用于载热体上游压力比较平稳及生产负荷变化不大的场合。假设由于某种原因使,t,2,升高，控制器将会使阀门关小以减小载热体的流量,G,1,。从传热速率方程可以看出，,K,、,t,m,会同时减小，从而把冷流体的出口温度,t,2,拉回到设定值的控制要求。,如果载热体上游压力不平稳，则需采取稳压措施使其稳定，或采用以出口温度,t,2,为主变量、载热体流量,G,1,为副变量的串级控制系统，力求达到工艺操作的要求，如图4.3所示。,图4.2 改变载热体流量控制温度,图4.3 换热器串级控制系统,控制载热体流量是换热器操作中应用最为普遍的一种控制方案，多,适用于载热体流量变化对温度影响较灵敏的场合,。,（2）控制载热体的旁路,当载热体是工艺物料、其流量不允许节流时，可采用图4.4所示的控制方案。这种方案的控制机理与前一种方案相同，也是采用改变温差,t,m,和传热系数,K,的手段来达到控制温度,t,2,的目的的。方案中采用三通控制阀来改变进入换热器的载热体流量及其旁路流量的比例，这样既可以控制进入换热器的载热体的流量，又可保证载热体总流量不受影响。这种控制方案在载热体为工艺物料时是极为常见的。,图4.4 载热体旁路控制方案,炉出口温度对燃料油（或气）阀后压力的串级控制，如图4.,使工艺介质达到规定的温度，以使化学反应或其他工艺过程能很好地进行。,2022/10/26 8:27:0408:27:0426 October 2022,（2）控制载热体的旁路,这种控制方案有利于冷凝液的排放，传热变化比较平缓，可防止局部过热，有利于热敏介质的控制。,14 燃料油与雾化蒸汽阀后的压差控制系统,这种控制方案有利于冷凝液的排放，传热变化比较平缓，可防止局部过热，有利于热敏介质的控制。,Fusce id urna blandit,eleifend nulla ac,fringilla purus.,因此加热炉的传热过程比较复杂，想从理论上获得其对象特性是困难的。,对炉出口温度要求不十分严格；,胜人者有力，自胜者强。,G1，G2分别为载热体和冷流体的质量流量，单位是kg/h；,传热设备的种类很多，主要有换热器、蒸汽加热器、再沸器、冷凝器及加热炉等。,17、做前，能够环视四周；,当换热器两侧的流体在传热过程中均无相态变化时，一般采用下列几种控制方案。,但这种方案控制不够灵活，另外蒸发空间不能得到保证，易引起气氨带液而损坏压缩机。,（3）控制被加热流体流量的旁路,如图4.5所示，为被加热流体流量旁路控制方案，其中一部分工艺物料经换热器，另一部分走旁路。从控制机理来看，这种方案实际上是一个混合过程，所以反应迅速及时，适用于物料在换热器里停留时间较长的操作。但需要注意的是，换热器必须要有富裕的传热面积，而且载热体流量一直处于高负荷下，该方案在采用专门的载热体时是不经济的。然而对于某些热量回收系统，载热体是工艺物料，总量本不宜控制，所以适合采用这种方案。,图4.5 被加热流体流量旁路控制方案,（4）控制载热体的汽化温度,控制载热体的汽化温度亦即改变了传热平均温差 。如图4.6所示的氨冷器出口温度控制就是这类方案的一例。控制阀安装于气氨出口管道上，当阀门开度变化时，气氨的压力将变化，相应的汽化温度也发生变化，这样就改变了传热平均温差，从而控制了传热量。但光这样还不行，还要设置液位控制系统来维持液位，从而保证有足够的蒸发空间。这类方案的动态特点是滞后小、反应迅速、有效，应用亦较广泛。但必须用两套控制系统，所需仪表较多；在控制阀的两端，气氨有压力损失，增大了压缩机的功率；另外，若要行之有效，液氨需有较高的压力，设备必须耐压。,图4.6 氨冷器出口温度控制,上述四种控制方案都是换热器生产过程中常见的方案，在实际应用过程中一定要对工艺生产的要求和操作条件进行深入分析，从而选择出较合理的一种控制方案，以满足生产过程的要求。,2蒸汽加热器的控制,蒸汽加热器的载热体是蒸汽，通过蒸汽冷凝释放热量来加热工艺介质，,水蒸气是最常用的一种载热体,。根据加热温度的不同，也可采用其他介质的蒸汽作为载热体。,（1）控制蒸汽载热体的流量,如图4.7所示，为控制蒸汽流量的温度控制方案。蒸汽在传热过程中发生了相变化，其传热机理是同时改变了传热速率方程中的平均温差,t,m,和传热面积,F,。当加热器的传热面积没有富裕时，应以改变温差,t,m,为控制手段，控制蒸汽载热体流量,G,1,的大小即可改变温差,t,m,的大小，从而实现对被加热物料出口温度,t,2,的控制。这种控制方案控制灵敏，但是当采用低压蒸汽作为载热体时，进入加热器内的蒸汽一侧会产生负压，此时，冷凝液将不能连续排出，故需慎重采用该控制方案。,图4.7 控制蒸汽流量的温度控制方案,图4.8 控制冷凝液排放量的控制方案,（2）控制冷凝液的排放量,如图4.8所示，为控制冷凝液排放量的控制方案。该方案的机理是通过控制冷凝液的排放量，改变加热器内冷凝液的液位，导致传热面积,F,的变化，从而改变传热量,q,，以达到对被加热物料出口温度的控制。这种控制方案有利于冷凝液的排放，传热变化比较平缓，可防止局部过热，有利于热敏介质的控制。此外，采用该方案时排放阀的口径也小于蒸汽阀，但这种改变传热面积的控制方案的动作比较迟钝。,3冷却器的控制,冷却器的载热体是冷却剂，常采用液态氨等介质作为冷却剂，利用它们在冷却器内蒸发时吸收工艺物料的大量热量，使工艺物料的出口温度下降来达到生产工艺的要求。工业用冷却器的一般控制方案有以下几种。,（1）控制冷却剂的流量,如图4.9所示，为氨冷却器控制冷却剂流量的控制方案，其机理也是通过改变传热速率方程中的传热面积,F,来实现的。该方案控制平稳，冷量（冷却剂量）利用充分，且对压缩机入口压力无影响。但这种方案控制不够灵活，另外蒸发空间不能得到保证，易引起气氨带液而损坏压缩机。为此，可采用图4.10所示的物料出口温度与液位的串级控制方案，使用这种方案时，可以限制液位的上限，保证有足够的蒸发空间。也可以采用图4.11所示的选择性控制方案。,（2）控制气氨排量,如图4.12所示，为氨冷却器控制气氨排量的控制方案，其机理是通过改变传热速率方程中的平均温差来控制工艺物料的出口温度的。这种方案控制灵敏迅速，但制冷系统必须许可压缩机入口压力的波动。另外，冷量的利用不充分。为确保系统的安全运行，还需要设置一个液位控制系统，防止液氨进入气氨管路而导致压缩机损坏。,图4.9 控制冷却剂流量的控制方案,图4.10 温度与液位串级控制方案,图4.11 温度与液位的选择性控制方案,图4.12 控制气氨排量的控制方案,4.1.3管式加热炉的控制,生产过程中有各式各样的加热炉，在炼油化工生产中常见的是管式加热炉。其形式可分为箱式、立式和圆桶式等几类。对于加热炉，工艺介质受热升温或同时进行汽化，其温度的高低会直接影响后一工序的操作工况和产品质量，同时当炉子温度过高时会使物料在加热炉内分解，甚至造成结焦而烧坏炉管。加热炉的平稳操作可以延长炉管的使用寿命，因此必须严加控制加热炉出口温度。,加热炉是传热设备的一种，热量通过金属管壁传给工艺介质，因此它们同样符合导热与对流传热的基本规律。加热炉又属于火力加热设备，首先由燃料的燃烧产生炽热的火焰和高温的烟气流，主要通过辐射将热量传给管壁，然后由管壁传给工艺介质。工艺介质在辐射室获得的热量约占热负荷的70%80%，其余热量在对流段获得。因此加热炉的传热过程比较复杂，想从理论上获得其对象特性是困难的。,加热炉的对象特性一般从定性分析和实验测试获得。和一般传热设备一样，加热炉具有较大的时间常数和纯滞后时间。特别是炉膛，它有很大的热容量，滞后更为显著。因此加热炉属于一种多容量的被控对象。根据实验测试并作了一些简化，可以用一阶惯性环节加纯滞后来近似加热炉的对象特性。其时间常数和纯滞后时间与炉膛容量大小及工艺介质的停留时间有关，炉膛容量大，工艺介质的停留时间长，则时间常数和纯滞后时间大；反之亦然。根据实践经验，,用一阶惯性环节加纯滞后来近似加热炉的对象特性还是可行的,。,1扰动分析,加热炉最主要的控制指标是工艺介质的出口温度。此温度是控制系统的被控变量,，而,操纵变量是燃料油或燃料气的流量,。对于不少加热炉来说，温度控制指标要求相当严格，如允许波动范围为（12）。影响炉出口温度的扰动因素有：工艺介质进料的流量、温度、组分，燃料方面有燃料油（或气）的压力、成分（或热值）、燃料油的雾化情况、空气过量情况、喷嘴的阻力、烟囱抽力等。在这些扰动因素中有些是可控的，有些是不可控的。为了保证炉出口温度稳定，对扰动应采取必要的措施。,2加热炉的简单控制,如图4.13所示，为某燃油加热炉控制系统示意图，是以炉出口温度为被控变量、以燃料油（或气）为操纵变量组成的简单控制系统。为了对主要扰动采取必要的稳定措施，设置的其他辅助控制系统有：,进入加热炉工艺介质（原油）的流量控制系统，如图中FC控制系统；,燃料油（或气）的总压力控制系统，总压控制一般调回油量，如图中P,1,C控制系统；,采用燃料油时，还需加入雾化蒸汽（或空气），为此设有雾化蒸汽压力控制系统，如图中P,2,C控制系统，以保证燃料油的良好雾化。,图4.13 加热炉温度控制系统示意图,采用雾化蒸汽压力控制系统后，在燃料油压力变化不大的情况下是可以满足雾化要求的，目前炼油厂中大多数采用这种方案。如果燃料油压力变化较大，仅采用雾化蒸汽压力控制就不能保证燃料油达到良好的雾化效果，可以考虑采用如下的控制方案：燃料油与雾化蒸汽阀后的压力差控制系统（如图4.14所示），或燃料油阀后压力与雾化蒸汽压力比值控制系统（如图4.15所示）。,图4.14 燃料油与雾化蒸汽阀后的压差控制系统,图4.15 燃料油阀后压力与雾化蒸汽压力比值控制系统,采用上述两种方案时，只能保持近似的流量比（燃料油与雾化蒸汽），还应注意经常保持喷嘴、管道、节流件等通道的畅通，以免喷嘴堵塞及管道局部阻力发生变化，引起控制系统的误动作。此外，也可采用两者流量的比值控制，则能克服上述缺点，但所用仪表多且重油流量的测量比较困难。,采用简单控制系统往往很难满足工艺上对炉出口温度波动12 的严格要求。因为加热炉对象的传递滞后和测量滞后都较大，控制不及时。为了改善控制品质，满足生产需要，石油化工和炼油厂中的加热炉大多采用串级控制系统。简单控制系统仅适用于下列情况：,对炉出口温度要求不十分严格；,外来扰动缓慢而较小，且不频繁；,炉膛容量较小，即滞后不大。,3加热炉的串级控制系统,加热炉的串级控制方案，由于扰动作用及加热炉的型式不同，可以选择不同的副变量组成不同的串级控制系统。主要有以下几种方案：,炉出口温度对燃料油（或气）流量的串级控制，如图4.16所示；,炉出口温度对燃料油（或气）阀后压力的串级控制，如图4.17所示；,图4.16 炉出口温度对燃料油流量的串级控制,图4.17 炉出口温度对燃料油阀后压力的串级控制,炉出口温度对炉膛温度的串级控制，如图4.18所示；,图4.18 炉出口温度对炉膛温度的串级控制,采用压力平衡式控制阀（浮动阀）的控制方案，如图4.19所示。,如果主要扰动在燃料的流动状态方面（如阀前压力的变化），则炉出口温度对燃料油流量的串级控制似乎是一种很理想的方案。但是燃料油流量的测量比较困难，而压力测量比较方便，所以炉出口温度对燃料油（或气）阀后压力的串级控制系统应用更广泛。应当指出的是，如果燃烧嘴部分堵塞，也会使阀后压力升高，此时副控制器的动作将使控制阀关小，这是不适宜的，运行中必须防止这种现象的发生。,图4.19 采用浮动阀的控制方案,当主要扰动是燃料油热值的变化时，上述两种串级控制的副回路无法感受，采用炉出口温度对炉膛温度串级控制的方案更好些。这时副回路滞后虽然较大，但可选择合适的控制规律和良好的参数整定，以达到满意的控制质量。目前炼油厂用这个方案的最多。但是，采用炉膛温度为副变量时，必须注意选择具有代表性、反应较快的炉膛温度检测点，而且测温元件及保护套管必须耐高温。,当使用气态燃料时，采用压力平衡式控制阀（浮动阀）的控制方案颇有特色。采用压力平衡式控制阀代替了一般控制阀，节省了压力变送器。压力平衡式控制阀本身兼有压力控制器的功能，实现了串级控制。压力平衡式控制阀不用弹簧，不用填料，所以它没有机械间隙和摩擦，故工作灵敏度高，反应迅速，能获得较好的控制效果。采用这种方案时，被调燃料气阀后压力一般应在0.040.08 MPa之间。如果被调燃料气阀后压力大于0.08 MPa，为了满足平衡的要求，则需在温度控制器的输出端串接一个适当的倍数继动器。这个方案由于下述原因而受到一定限制：,由于倍数继动器的限制，一般情况下只适用于0.040.4 MPa的气体燃料；,一般的膜片不适用于液体燃料及温度较高的气体燃料；,当膜片上下压差较大时，膜片容易损坏。,此外，为了保证加热炉的安全生产，防止事故的发生，还必须根据具体工况设置相应的安全联锁保护系统。,如果主要扰动在燃料的流动状态方面（如阀前压力的变化），则炉出口温度对燃料油流量的串级控制似乎是一种很理想的方案。,在工业生产过程中，根据工艺的要求，经常需要对物料进行加热或冷却来维持一定的温度，因此，传热过程是工业生产过程中重要的组成部分。,为保证工艺过程的正常、安全运行，必须对传热设备进行有效的控制。,但这种方案控制不够灵活，另外蒸发空间不能得到保证，易引起气氨带液而损坏压缩机。,当使用气态燃料时，采用压力平衡式控制阀（浮动阀）的控制方案颇有特色。,这个方案由于下述原因而受到一定限制：,如果燃料油压力变化较大，仅采用雾化蒸汽压力控制就不能保证燃料油达到良好的雾化效果，可以考虑采用如下的控制方案：燃料油与雾化蒸汽阀后的压力差控制系统（如图4.,17、一个人即使已登上顶峰，也仍要自强不息。,简单控制系统仅适用于下列情况：,胜人者有力，自胜者强。,当加热器的传热面积没有富裕时，应以改变温差tm为控制手段，控制蒸汽载热体流量G1的大小即可改变温差tm的大小，从而实现对被加热物料出口温度t2的控制。,Lorem ipsum dolor sit amet,consectetur adipiscing elit.,当主要扰动是燃料油热值的变化时，上述两种串级控制的副回路无法感受，采用炉出口温度对炉膛温度串级控制的方案更好些。,因此加热炉的传热过程比较复杂，想从理论上获得其对象特性是困难的。,采用这种方案时，被调燃料气阀后压力一般应在0.,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Thursday,October 1,2026,10,、雨中黄叶树，灯下白头人。,02:26:01,02:26:01,02:26,10/1/2026 2:26:01 AM,11,、以我独沈久，愧君相见频。,10月-26,02:26:01,02:26,Oct-26,01-Oct-26,12,、故人江海别，几度隔山川。,02:26:01,02:26:01,02:26,Thursday,October 1,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,02:26:01,02:26:01,October 1,2026,14,、他乡生白发，旧国见青山。,01 十月 2026,2:26:01 上午,02:26:01,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,2:26 上午,10月-26,02:26,October 1,2026,16,、行动出成果，工作出财富。,2026/10/1 2:26:01,02:26:01,01 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,2:26:01 上午,2:26 上午,02:26:01,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Thursday,October 1,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,02:26:01,02:26:01,02:26,10/1/2026 2:26:01 AM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,02:26:01,02:26,Oct-26,01-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,02:26:01,02:26:01,02:26,Thursday,October 1,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,02:26:01,02:26:01,October 1,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,01 十月 2026,2:26:01 上午,02:26:01,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,2:26 上午,10月-26,02:26,October 1,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/1 2:26:01,02:26:01,01 October 2026,17,、空山新雨后，天气晚来秋。,2:26:01 上午,2:26 上午,02:26:01,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Thursday,October 1,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,02:26:01,02:26:01,02:26,10/1/2026 2:26:01 AM,11,、越是没有本领的就越加自命不凡。,10月-26,02:26:01,02:26,Oct-26,01-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,02:26:01,02:26:01,02:26,Thursday,October 1,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,02:26:01,02:26:01,October 1,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,01 十月 2026,2:26:01 上午,02:26:01,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,2:26 上午,10月-26,02:26,October 1,2026,16,、业余生活要有意义，不要越轨。,2026/10/1 2:26:01,02:26:01,01 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,2:26:01 上午,2:26 上午,02:26:01,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,演讲完毕，谢谢观看！,
