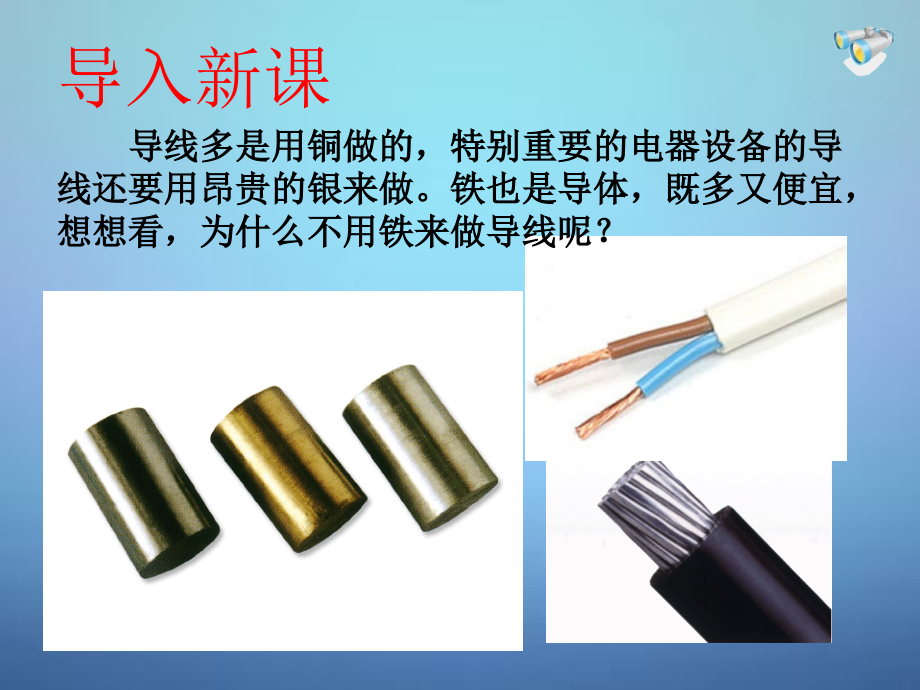

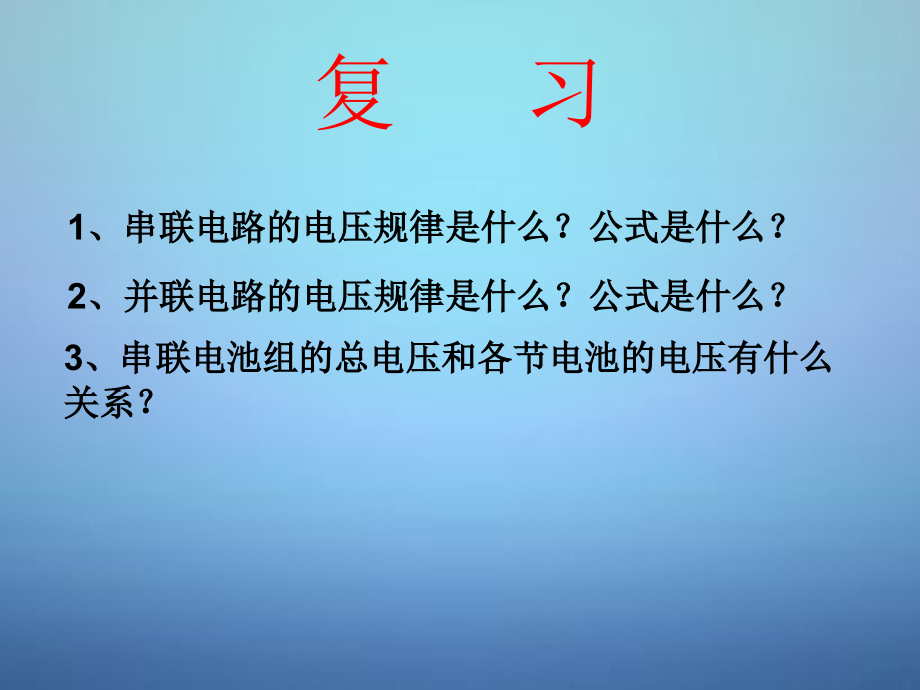

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,复 习,1、串联电路的电压规律是什么？公式是什么？,2、并联电路的电压规律是什么？公式是什么？,3、串联电池组的总电压和各节电池的电压有什么关系？,导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？,导入新课,第节,电 阻,第十六章 电压 电阻,演示,1,把长短、粗细相似的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。,接不同的导体，小灯泡的亮度发生了变化。,实验电路,实验现象,导体即使容易导电，但对电流也有一定的妨碍作用。,在相似的电压下，通过铜丝的电流比较大，表明铜丝对电流的妨碍作用比较小；,通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的妨碍作用比较大。,在相似的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？,实验现象,问题,在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。,A,B,A,实验电路,实验现象,把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；,把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。,演示,2,为了表达导体对电流的妨碍作用，我们引入电阻这一物理量,1在物理学中，用电阻来表达导体对电流妨碍作用的大小。,导体的电阻越大，表达导体对电流的妨碍作用就越大。导体的电阻普通用字母R表达。,2单位：欧姆（ohm），简称欧，符号。,3电阻的单位尚有：兆欧（M）千欧（k）,换算关系是：,1 k=1 000=103 1 M=1 000 000=106,一、电阻,4电阻器,在电子技术中，我们惯用到有一定电阻值的元件电阻器，也叫做定值电阻，简称电阻。,符号:,电阻的大小与否跟导线的长度有关；,电阻的大小与否跟导线的粗细有关；,其它因素。,在材料一定的状况下，电阻的大小还和哪些因素有关？,A,A,B,二、探究影响电阻大小的因素,问题,猜想,实验方案,1,探究电阻与导体长度的关系,实验1：电阻与否与导体的长度有关,材料,长度,（,m）,横截面积（,mm,2,）,电流,（,A）,对电流的阻碍作用,电阻,镍铬合金,0.5,S,镍铬合金,1,S,导体的电阻与长度有关。,材料、横截面积相似，导体越长，电阻越大。,实验,1,的结论：,2,探究电阻与导体,横截面积,的关系,实验2：电阻与导体横截面积与否有关,材料,长度,（m）,横截面积,（,mm,2,）,电流,（A）,对电流的阻碍作用,电阻,镍铬合金,1,S,镍铬合金,1,2,S,导体的电阻与横截面积有关；,材料、长度相似，导体的横截面积越大，电阻越小。,实验,2,的结论：,20下惯用金属电阻率,从实验1得知：导体的电阻与导体的材料有关，当长度、横截面积相似时，导体的电阻率越大，导体的电阻越大。,材料,电阻率,材料,电阻率,银,0.016,黄铜（铜锌合金,0.065,电线铜,0.017,康铜（铜镍合金）,0.500,铝,0.029,镍铬合金,1.100,铸铁,0.500,实验,3：,灯丝,A,加热,电阻还与温度有关，普通状况，温度越高电阻越大。,结论：,我懂得了,导体的电阻是导体本身的一种性质，它的大小与导体的,长度,、,横截面积,和,材料,有关，还跟导体的,温度,有关。,当导体的材料、横截面积相似时，导体越长，电阻越大。（成正比）,当导体的材料、长度相似时，导体的横截面积越大，电阻越小。（成反比）,当导体的长度、横截面积相似时，材料的电阻率越大，电阻越大。（成正比）,在其它条件相似的状况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次削弱。,导体和绝缘体没有绝对的界限,2,简要回答下列问题：,（,1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？,练一练,1一种导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_欧。,电阻大小为10欧，是这个导体本身的属性，与导体与否连在电路中，两端与否有电压，其中与否有电流都无关。,练一练,10,（,2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？,（,3）为什么不能用湿手操作电器？,3.A、B两根完全同样的导线，长度都是1 m。把A剪去二分之一，剩余的二分之一跟B相比，哪个电阻大？把A剩余的二分之一再拉长到 1 m跟B相比，哪个电阻大？,练一练,1物理学中，用电阻来表达导体对电流妨碍作用的大小。,3,电阻是导体本身的性质。它的大小取决于导体的,材料,、,长度,、,横截面积,，还受,温度,影响。,2,电阻的单位是欧姆，简称欧，符号,。,课堂小结,
