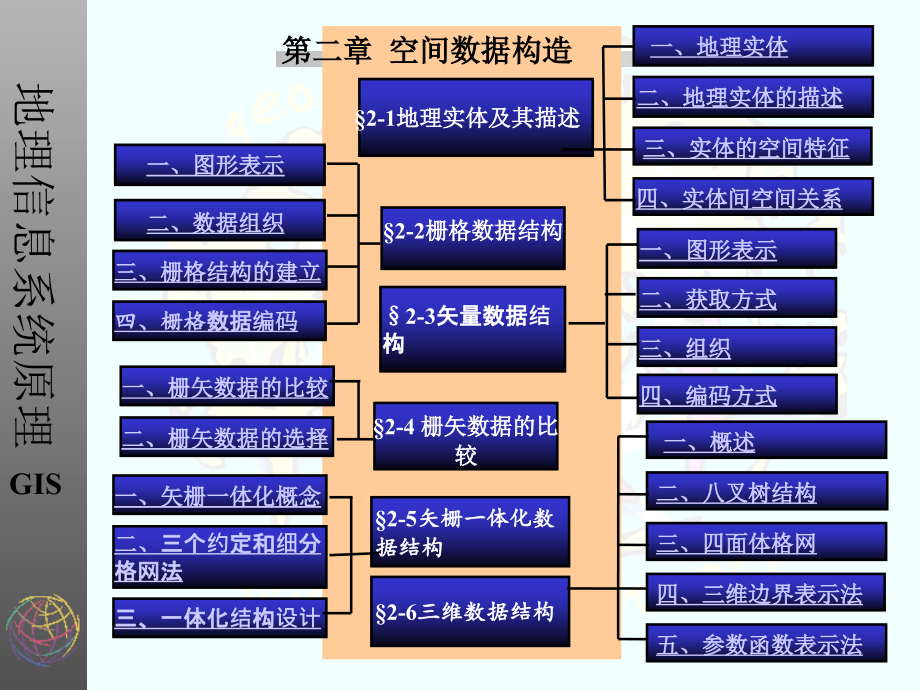

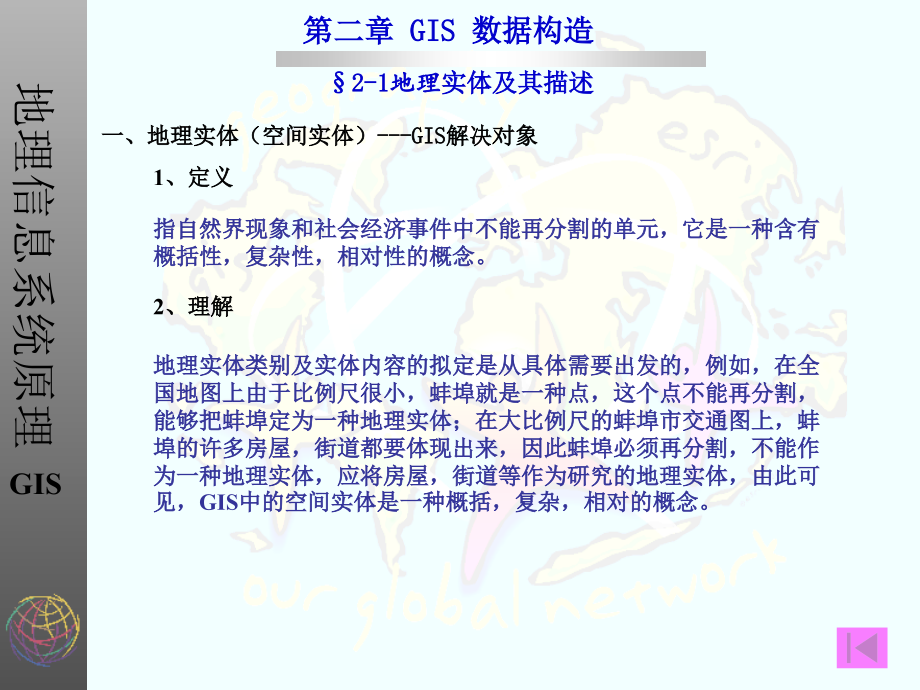

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,地理信息系统原理,GIS,第二章 空间数据构造,2-1,地理实体及其描述,2-2,栅格数据结构,2,-,3,矢量数据结构,2-5,矢栅一体化数据结构,二、,地理实体的描述,四、,实体间空间关系,一、,地理实体,三、,实体的空间特征,一、图形表示,二、数据组织,四、栅格,数据,编码,三、栅格结构的建立,2-6,三维数据结构,2-4,栅矢数据的比较,一、栅矢数据的比较,二、栅矢数据的选择,一、矢栅一体化概念,三、一体化结构设计,二、,三个约定和细分格网法,二、八叉树结构,一、概述,三、四面体格网,五、参数函数表示法,四、三维边界表示法,一、图形表示,二、获取方式,三、组织,四、编码方式,2-1地理,实体及其描述,第二章 GIS 数据构造,一、地理实体（空间实体）-GIS解决对象,1,、定义,指自然界现象和社会经济事件中不能再分割的单元，它是一种含有概括性，复杂性，相对性的概念。,地理实体类别及实体内容的拟定是从具体需要出发的，例如，在全国地图上由于比例尺很小，蚌埠就是一种点，这个点不能再分割，能够把蚌埠定为一种地理实体；在大比例尺的蚌埠市交通图上，蚌埠的许多房屋，街道都要体现出来，因此蚌埠必须再分割，不能作为一种地理实体，应将房屋，街道等作为研究的地理实体，由此可见，GIS中的空间实体是一种概括，复杂，相对的概念。,2,、理解,1),描述的内容,3),数据类型,矢量、栅格、,TIN,（专用于地表或特殊造型）,RDBMS,属性表,-,采用,MIS,较成熟,空间元数据,位置、形状、尺寸等,识别码（名称）实体的角色、功能、行为、实体的衍生信息,时间,测量方法、编码方法、空间参考系等,空间特征：地理位置和空间关系,属性特征,名称、等级、类别等,时间特征,2),基本特征,4),数据结构,几何数据,（空间数据、图形数据）,关系数据,实体间的邻接、关联、包含等相互关系,属性数据,各种属性特征和时间特征,元数据,二、地理实体的描述1 空间数据,2-1,地理,实体及其描述,第二章 GIS 数据构造,以什么形式存储和解决,2、空间数据基本特性,3、空间数据类型,1）根据数据来源的不同分为：,2）根据表达对象的不同分为：,地图数据,地形数据,属性数据,元数据,影象数据,3、空间数据类型（续）,三、实体的空间特性,2-1,地理,实体及其描述,第二章 GIS 数据构造,（一）空间维数：,有,0,，,1,，,2,，,3,维之分，点、线、面、体。,（二）空间特性类型,（三）实体类型组合,地理实体维数能够变化,点-面,线（单线河）-面（双线河）,1,、点状实体,2,、线状实体,3,、面状实体,4,、体状实体,1、点状实体,2-1,地理,实体及其描述,第二章 GIS 数据构造,点或节点、点状实体。,点,：有特定位置，维数为,0,的物体。,3,）内点：,用于负载多边形的属性，存在于多边形内。,4,）角点、节点,Vertex,：,表示线段和弧段上的连接点。,2,）注记点,：用于定位注记。,1,）实体点,：用来代表一个实体。,返回,2,、线状实体,特性：,1）实体长度：,从起点到终点的总长,2）弯曲度：,用于表达像道路拐弯时弯曲的程度。,3）方向性：,如：水流方向，上游下游，,公路，单、双向之分。,2-1,地理,实体及其描述,第二章 GIS 数据构造,线：含有相似属性的点的轨迹，线或折线，由一系列的有序坐标表达,1维：长度,线状实体涉及：,线段，边界、链、弧段、网络等。,返回,3,、面状实体（多边形）,2-1,地理,实体及其描述,第二章 GIS 数据构造,面状实体的以下特性：,1）面积与范畴 2）周长,3）独立性或与其它地物相邻,如中国及其周边国家,4）内岛屿或锯齿状外形：,如岛屿的海岸线封闭所围成的区域。,5）重叠性与非重叠性：,如学校的分区，菜市场的服务范畴等都有可能出现交叉重叠现象，而一种都市的各个城区普通说来不会出现重叠。,面：对湖泊、岛屿、地块等一类现象的描述。由封闭曲线加内点来表达。,2维：长度、宽度,返回,4、体状实体,2-1,地理,实体及其描述,第二章 GIS 数据构造,返回,体状实体特性：,体积，如工程开控和填充的土方量。,每个二维平面的面积。,周长。,内岛。,含有弧立块或相邻块。,断面图与剖面图。,体：用于描述三维空间中的现象与物体，它含有长度、宽度及高度等属性,3维：长度、宽度、高度,（三）实体类型组合,2-1,地理,实体及其描述,第二章 GIS 数据构造,现实世界的多个现象比较复杂，往往由不同的空间单元组合而成，例如根据某些空间单元或几个空间单元的组合将空间问题体现出来，复杂实体由简朴实体组合体现。,点、线、面两两之间组合体现复杂的空间问题：,如：线面 面-面,空间关系是GIS数据描述和体现的重要内容，首先它为GIS数据库的有效建立，空间查询，空间分析，辅助决策等提供了最基本的关系，另首先有助于形成原则的SQL空间查询语言，便于空间特性的存储，提取，查询，更新等。,线,面,2-1,地理,实体及其描述,第二章 GIS 数据构造,返回,1、区域包含线：计算区域内线的密度，某省的水系分布状况。,2,、,线通过区域,：公路上否通过某县。,3、线围绕区域：区域边界，搜索左右区域名称，中国与哪些国家接壤。,4,、,线与区域分离,：距离。,面,面,2-1,地理,实体及其描述,第二章 GIS 数据构造,1,、,包含,：岛,某省的湖泊分布。,返回,学校,菜场,3,、,相交,：划分子区。,4,、,相邻,：计算相邻边界性质和长度，公共连接边界。,5,、,分离,：计算距离。,2、相合：重叠，学校服务范畴与菜场服务范畴重叠区。,四、,实体间空间关系,2-1,地理,实体及其描述,第二章 GIS 数据构造,（一）空间关系类型,北,a,b,1、次序空间关系：（方向空间关系）,用上下左右、前后、东南西北等方向性名称来描述空间实体的次序关系，算法复杂，至今没有较好的解决办法。,2、度量空间关系：实体间的距离关系,1）度量办法。,a、沿真实的地球表面进行,除与两点的地理坐标有关外，还与所通过途径的地形起伏有关。,b、沿地球旋转椭球体的距离量算。,2）距离类别：,欧氏距离（笛卡尔坐标系）、曼哈顿（出租车）距离、时间距离（纬度差）、大地测量距离（大地线）（沿地球大圆通过两个都市中心的距离）。,3,、,拓扑空间关系,：,（二）拓扑关系,2-1,地理,实体及其描述,第二章 GIS 数据构造,1、定义：,拓扑关系：图形保持持续状态下变形，但图形关系不变的性质。,拓扑变换,（橡皮变换）,非拓扑属性,（几何）,拓扑属性（,没发生变化的属性）,两点间距离,一点指向另一点的方向,弧段长度、区域周长、面积 等,一个点在一条弧段的端点,一条弧是一简单弧段（自身不相交）,一个点在一个区域的边界上,一个点在一个区域的内部/外部,一个点在一个环的内/外部,一个面是一个简单面,一个面的连通性,面内任两点从一点,可在面的内部走向另一点,1、定义 2、种类 3、拓扑关系的体现 4、意义,将橡皮任意拉伸，压缩，但不能扭转或折叠。,2、种类,2-1,地理,实体及其描述,第二章 GIS 数据构造,1,）关联性,：（,不同类,要素之间）结点与弧段：如,V9,与,L5,L6,L3,多边形与弧段：,P2,与,L3,L5,L2,P1,P2,P3,P4,P1,-,1,1,1,P2,1,-,1,0,P3,1,1,-,0,P4,1,0,0,-,2,）邻接性,：,(,同类,元素之间,),多边形之间、结点之间。,邻接矩阵,重叠：,-,邻接：,1,不邻接：,0,3）连通性：要素之间的通达关系,2-1,地理,实体及其描述,第二章 GIS 数据构造,连通矩阵,：,重叠：,-,连通：,1,不连通：,0,V1,V2,V3,V1,-,1,0,V2,1,-,1,V3,0,1,-,4）方向性：一条弧段的起点、终点拟定了弧段的方向。用于体现现实中的有向弧段，如都市道路单向，河流的流向等。,2-1,地理,实体及其描述,第二章 GIS 数据构造,5,）包含性,：指面状实体包含了哪些线、点或面状实体。,6,）区域定义,：多边形由一组封闭的线来定义。,7）层次关系：相似元素之间的等级关系，淮南市有各个区构成。,重要的拓扑关系：拓扑邻接、拓扑关联、拓扑包含。,拓扑关系具体可由4个关系表来表达：,（1）面-链关系：面 构成面的弧段,（2）链-结点关系：链 链两端的结点,（3）结点-链关系：结点 通过该结点的链,（4）链面关系：链 左面 右面,3、拓扑关系的体现,1）拓扑关系能清晰地反映实体之间的逻辑构造关系，它比几何关系含有更大的稳定性，不随处图投影而变化。,2）有助于空间要素的查询，运用拓扑关系能够解决许多实际问题。如某县的邻接县，-面面相邻问题。又如供水管网系统中某段水管破裂找关闭它的阀门，就需要查询该线（管道）与哪些点（阀门）关联。,3）根据拓扑关系可重建地理实体。,2-1,地理,实体及其描述,第二章 GIS 数据构造,返回,4,、拓扑关系的意义,：,第二章 GIS 数据构造,返回,空间数据构造：适合于计算机系统存储、管理和解决的地学图形的逻辑构造，是地理实体的空间排列方式和互有关系的抽象描述。,2-2 栅格数据构造,第二章 GIS 数据构造,2-2 栅格数据构造,第二章 GIS 数据构造,返回,栅格构造用密集正方形（或三角形，多边形）将地理区域划分为网格阵列。,位置由行，列号定义，属性为栅格单元的值。,一、图形表达,2,2,1,2,2,3,3,2,3,3,3,2,3,3,3,2,3,3,3,2,栅格数据表达的是二维表面上的地理数据的离散化数值。在栅格数据中，地表被分割为互相邻接、规则排列的地块，每个地块与一种象元相对应。,点：由单个栅格体现。,线：由沿线走向有相似属性取值的一组相邻栅格体现。,面：由沿线走向有相似属性取值的一片栅格体现。,栅格数据的比例尺就是栅格(象元)的大小与地表对应单元的大小之比，当象元所示的面积较大时，对长度、面积等的量测有较大影响。每个象元的属性是地表对应区域内地理数据的近似值，因而有可能产生属性方面的偏差。,3,3,3,二、,栅格数据,组织,2-2 栅格数据构造,第二章 GIS 数据构造,返回,针对一种栅格单元对应多个属性值的多层栅格文献。,空间数据库,2,2,2,2,2,a,a,a,a,a,2,2,土壤,植被,组织办法,组织办法,2-2 栅格数据构造,第二章 GIS 数据构造,返回,办法c：以层为基础，每层内以多边形为序统计多边形的属性值和多边形内各象元的坐标。节省用于存储属性的空间。将同一属性的制图单元的n个象元的属性只统计一次，便于地图分析和制图解决。,办法a：以象元为统计序列，不同层上同一象元位置上的各属性值表达为一种列数组。N层中只统计一层的象元位置，节省大量存储空间，栅格个数诸多。,办法b：以层为统计次序，每层每个象元的位置、属性一一统计，构造最简朴，但浪费存储。,三、栅格构造的建立,2-2 栅格数据构造,第二章 GIS 数据构造,返回,1、手工获取，专项图上划分均匀网格，逐个决定其网格代码。,（一）建立途径,2、扫描仪扫描专项图的图像数据行、列、颜色（灰度），定义颜色与属性对应表，用对应属性替代对应颜色，得到（行、列、属性）再进行栅格编码、存贮，即得该专项图的栅格数据。,3,、,由矢量数据转换而来,。,4、遥感影像数据，对地面景象的辐射和反射能量的扫描抽样，并按不同的光谱段量化后，以数字形式统计下来的象素值序列。,5,、,格网,DEM,数据,，当属性值为地面高程，则为格网,DEM,，通过,DEM,内插得到。,（二）栅格系统的拟定,2-2 栅格数据构造,第二章 GIS 数据构造,栅格编码普通用于区域性GIS，原点的选择常含有局部性质，但为了便于区域的拼接，栅格系统的起始坐标应与国家基本比例尺地形图公里网的交点相一致，并分别采用公里网的纵横坐标轴作为栅格系统的坐标轴。,2,2,1,2,2,3,3,2,3,3,3,2,3,3,3,2,3,3,3,2,表达含有空间分布特性的地理要素，不管采用什么编码系统，什么数据构造(矢、栅)都应在统一的坐标系统下，而坐标系的拟定实质是坐标系原点和坐标轴的拟定。,1、坐标系统的拟定,2）办法：用确保最小多边形的精度原则来拟定尺寸经验公式：,h为栅格单元边长,Ai为区域全部多边形的面积。,2、栅格单元尺寸的拟定,2-2 栅格数据构造,第二章 GIS 数据构造,1）原则：应能有效地逼近空间对象的分布特性，又减少数据的冗余度。,格网太大，无视较小图斑，信息丢失。,格网越小，分辨率愈高，适合表达复杂地物，但数据量愈大（按分辨率的平方指数增加），计算机成本越高，解决速度越慢。,（三）栅格代码（属性值）的拟定,2-2 栅格数据构造,第二章 GIS 数据构造,当一种栅格单元内有多个可选属性值时，按一定办法来拟定栅格属性值。,A,B,b,a,3、长度占优法每个栅格单元的值由该栅格中线段最长的实体的属性来拟定。,4、重要性法：根据栅格内不同地物的重要性，选用最重要的地物类型的属性作为栅格单元的属性值。沙漠地区：水,2、面积占优法：栅格单元属性值为面积最大者，惯用于分类较细，地理类别图斑较小时。,1,、中心点法,：取位于栅格中心的属性值为该栅格的属性值。,2,1,四、栅格数据编码办法,2-2 栅格数据构造,第二章 GIS 数据构造,1,、直接栅格编码：,A A A A,A B B B,A A B B,A A B B,数据压缩是将数据表达成更紧凑的格式以减少存储空间的一项技术。分为：,无损压缩：在编码过程中信息没有丢失，通过解码可恢复原有的信息-信息保持编码。,有损压缩：为最大程度压缩数据，在编码中损失某些认为不太重要的信息，解码后，这部分信息无法恢复。-信息不保持编码。,编码办法：将栅格数据看作一种数据矩阵，逐行统计代码数据。,1）每行都从左到右统计；,2）奇数行从左到右，偶数行从右到左；,AAAA,BBBA,AABB,BBAA,特点：最直观、最基本的网格存贮构造，没有进行任何压缩数据解决。,数据压缩：栅格数据量大，格网数多，由于地理数据往往有较强的有关性，即相邻象元的值往往是相似的。因此，出现了多个栅格数据压缩办法。,2、游程长度编码,：,2-2 栅格数据构造,第二章 GIS 数据构造,编码办法：按行扫描，将相邻属性值相似的像元合并，统计代码的重复个数。,属性码，长度，行号（可不要）,长度：持续相似码值的栅格个数。,特点：对于游程长度编码，区域越大，数据的有关性越强，则压缩越大，合用于类型区域面积较大的专项图，而不适合于类型持续变化或类别区域分散的分类图（压缩比与图的复杂程度成反比）。,这种编码在栅格加密时，数据量不会明显增加，压缩率高，并最大程度地保存原始栅格构造，编码解码运算简朴，且易于检索，叠加，合并等操作，这种编码应用广泛。,A A A A,A B B B,A A B B,A A B B,行与行间断编码：,A4,A1B3,A2B2,A2B2,行与行不间断编码：,A5B3A2B2A2B2,3、块码,-,游程编码向二维扩展,2-2 栅格数据构造,第二章 GIS 数据构造,编码办法：采用方形区域作为统计单元，每个统计单元涉及相邻的若干栅格。,数据对构成：（初始行、初始列，半径，属性值）,特点：,含有可变分辨率，即当属性变化小时图块大，对于大块图斑统计单元大，分辨率低，压缩比高。,小块图斑统计单元小，分辨率高，压缩比低,因此，与行程编码类似，随图形复杂程度的提高而减少分辩率。,依次扫描，编过的不重复。,1 2 3 4 5 6 7 8,1 0 4 4 7 7 7 7 7,2 4 4 4 4 4 7 7 7,3 4 4 4 4 8 8 7 7,4 0 0 4 8 8 8 7 7,5 0 0 8 8 8 8 7 8,6 0 0 0 8 8 8 8 8,7 0 0 0 0 8 8 8 8,8 0 0 0 0 0 8 8 8,（,1,1,1,0),(1,2,2,4),(1,4,1,7),(1,5,1,7),，,(1,6,2,7),(1,8,1,7),4、链式编码、Freeman 链码、边界链码,2-2 栅格数据构造,第二章 GIS 数据构造,1）首先定义一种3x3窗口，中间栅格的走向有8种可能，并将这8种可能07进行编码。,2）记下地物属性码和起点行、列后，进行追踪，得到矢量链.,编码办法：将栅格数据（线状地物面域边界）表达为矢量链的统计,链式编码表,a,a,a,a,a,a,a,b,属性码,起点行,起点列,链码,a,1,4,556656,b,3,7,576654323,优点：链码可有效地存贮压缩栅格数据，便于面积、长度、转折方向和边界、线段凹凸度的计算。,缺点：不易做边界合并，插入操作、编辑较困难（对局部修改将变化整体构造）。区域空间分析困难，相邻区域边界被重复存储。,A,A,A,A,A,B,B,B,A,A,B,B,A,A,B,B,5、四叉树编码,2-2 栅格数据构造,第二章 GIS 数据构造,（1）、基本思想：,将2n2n象元构成的图像,按四个象限进行递归分割，,并判断属性与否单一，单一：不分。,不单一：递归分割。,最后得到一颗四分叉的倒向树。,（一）四叉树概述,：,0,1,2,3,一种可变分辨率的非均匀网格系统。是最有效的栅格数据压缩编码办法之一,（2）、四叉树的树形表达：,用一倒立树表达这种分割和分割成果。,根：整个区域,高：深度、分几级，几次分割,叶：不能再分割的块,树叉：还需分割的块,每个树叉都有4个分叉，叫四叉树。,象限编码,（3）、编码办法,2-2 栅格数据构造,第二章 GIS 数据构造,1,）常规四叉树,指针不仅增加了数据的存储量，还增加了操作的复杂性：如层次数（分割次数）由从父结点移到根结点的次数来拟定，结点所代表的图像块的位置需要从根节点开始逐步推算下来。因此，常规四叉树并不广泛用于存储数据，其价值在于建立索引文献，进行数据检索。,统计这棵树的叶结点外，中间结点，结点之间的联系用指针联系，,每个结点需要6个变量：,父结点指针、四个子结点的指针和本结点的属性值。,2）线性四叉树,2-2 栅格数据构造,第二章 GIS 数据构造,统计叶结点的位置，深度（几次分割）和属性。,地址码（定位码、Morton码）四进制、十进制,优点：,存贮量小，只对叶结点编码，节省了大量中间结点的存储，地址码隐含着结点的分割途径和分割次数。,线性四叉树可直接寻址，通过其坐标值直接计算其Morton码，而不用建立四叉树。,定位码容易存储和执行实现集合相加等组合操作。,（,二,）四叉树优缺点,2-2 栅格数据构造,第二章 GIS 数据构造,优点,：,缺点：,1）对于团块图像，四叉树表达法占用空间比网络法要少得多，四叉树表达法基本上是一种非冗余表达法。,2）四叉树含有可变分辨率或多重分辩率的特点使得它有较好的应用前景，合用于解决凝聚性或呈块状分布的空间数据，特别合用于解决分布不均匀的块状空间数据，但不合用于持续表面（如地形）或线状地物。,1)矢/栅正反变换还不抱负。,3),四叉树虽可修改，但很费事,2)建立四叉树耗费机时诸多。,4)四叉树未能直接表达物体间的拓扑关系。,2-2 栅格数据构造,第二章 GIS 数据构造,返回,5)与非树表达法比较，四叉树表达法的缺点在于转换的不稳定性或叫滑动变异,例如，两个图像的差别仅由于平移，就会构成极为不同的四叉树，因而很难根据四叉树来判断这两个图像与否全同，故不利于做形状分析和模式识别，,A 0,A 1,A 4,A 5,A 2,B 3,B 6,B 7,A 8,A 9,B 12,B 13,A 10,A 11,B 14,B 15,A,A,A,A,A,B,B,B,A,A,B,B,A,A,B,B,6)一种物体的图像在构成四叉树时会被分割到若干个象限中，使它失去了内在的有关性。,A,A,A,A,A,B,B,B,A,A,B,B,A,A,B,B,
