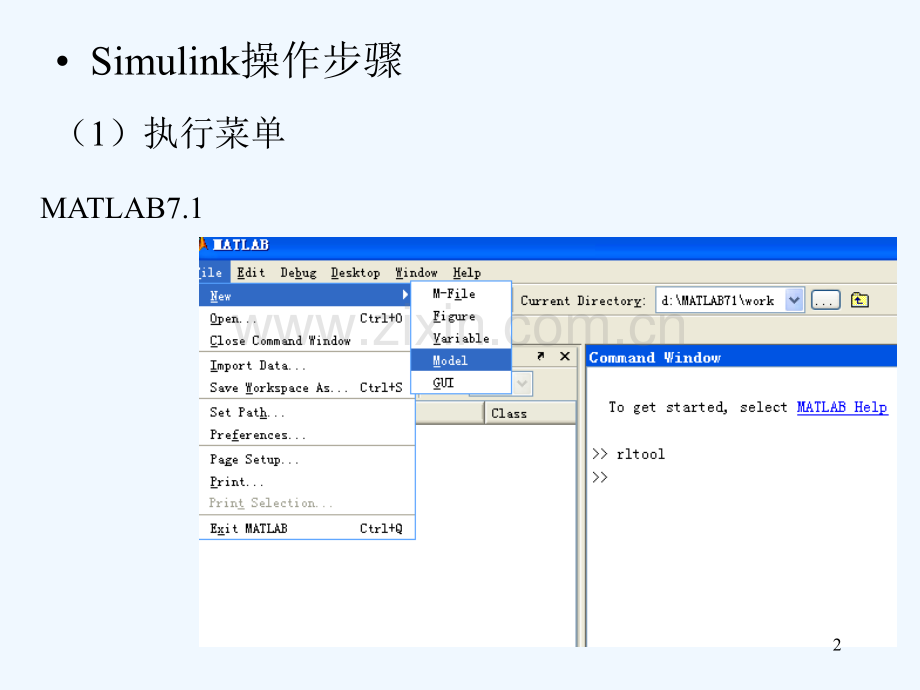

第四章 Simulink与微分方程组数解 Simulink操作步骤（1）执行菜单MATLAB7.12（2）点击库窗口SIMULINKCONTNUOUS，选择建立模型方式：传递函数形式（TRANSFER FCN），或状态方程模式（STATE-SPACE），一般可选传递函数，并拉入模型窗口。3(3)双击模型，修改参数，按OK或APPLY。可能的话可以重新命名新名字，或改变显示方向。MTALAB6.5分子多项式系数分母多项式系数4显示方向设置（FORMATFLIP（ROTATE）：5MATLAB7.1分子多项式定义分母多项式定义6（4）用和、乘、分支、建立复杂模型，和，积用MATH里的函数，分支直接从输入箭头拉直线到输出线，使两条线相交。7信号的+，-，比例放大在Math Operation项内8大家学习辛苦了，还是要坚持继续保持安静继续保持安静9信号加：可将+改成-，或增加+，表示多个信号加10（5）定义输入、输出，在源（SOURCE）选择输入信号源类型，在SINK选择输出类型，一般设置成SCOPE（示波器观察）。11（6）设置计算参数，按SIMULATIONPARAMETER。计算开始时间计算结束时间计算方法MATLAB6.512（7）按SIMULATIONSTART开始仿真计算。（8）点击SCOPE观察计算结果，或者查看WORKSPACE，观看变量值，根据需要保存绘制计算值。13SCOPE:14例215方法1：Laplace变换简化根据第1个方程，可得：电流电流iU16从Math operation选放大器，加法器，把机械运动方程加进去。比例放大，数据可以是具体数值，也可以是变量转速外部负载积分17定义输出：从sink选输出(out)示波器看输出18输出电流输出转速定义输出19计算选项设置：设置微分方程求解方法，计算时间，输出项数。20输出变量名，一般不改变保存输出变量个数计算结果矩阵下标序号每隔1输出21按Simulation-Start开始计算。查看计算结果，或用plot(tout,yout(:,1)等命令绘制计算结果22绘制转速曲线23方法2：根据微分方程直接利用积分，微分，求和绘制系统模型。积分电流转速第1个方程输入电压U24第2个方程：设置输出点：输出转速积分电流负载25输出点2输出点126电流计算结果27转速计算结果：28方法3：方法2需要对每一项求和，求积，操作复杂，可直接利用微分方程也即状态模型来计算动态响应。状态模型：29如果输出电流和转速，则输出方程为：例：直流电机模型30（1）根据上述方程定义矩阵A，B，C，D。31（2）设置矩阵，双击选项，出现设置菜单。将默认值1修改成矩阵常数或已经定义好的矩阵变量32（3）设置输入，输出设置输入值，可以是向量常数或是已经定义的向量变量33（4）设置计算选项，开始计算，并选取计算结果电流计算结果34转速计算结果：35子系统设计可将模型保存为子系统，求解其他问题时如果要引用该模型，可直接打开复制。输入1输入2子系统模型建立步骤：（1）定义模型36（2）定义输入输出（3）全选模型，并选Edit-Create Subsystem37(4)保存子系统到一文件，以后打开该文件显示如下输出输入点子系统名字，可修改38（5）引用子系统方法 （A）打开保存子系统的文件，出现：39（B）修改输入输出，构建新计算模型（C）计算40数值积分计算(1)定义函数菜单:进入编辑器41写程序:function f=f1(t)f=sin(t);函数编写格式：Function 返回变量=函数名(参数)函数的matlab命令(命令以;结束)返回变量=函数值(最后一条命令必须将函数值赋给返回变量)写好程序后保存到一文件,文件名一般与函数名相同(2)调用函数quad(name,tmin,tmax)求数值积分Name:函数名,tmin,tmax,积分下限,上限例:quad(f1,0,pi/2)42Function y=tuoyuan(t)X=sin(t);Y=1./(1-0.5.*x.*x).5;NOTE：函数内*，/一般采用.*,./43面积分(二重积分)函数dblquad()用法:dblquad(name,xmin,xmax,ymin,ymax)Name:函数名xmin,xmax,ymin,ymax积分区域例:function out=f2(x,y)out=y*sin(x)+x*cos(y);v=dblquad(f2,0,1,0,5);44微分方程数值求解1.多元一次微分方程组数值解45计算步骤如下:(1)定义函数例如:function df=f1(t,y)df=y(1)-y(2);y(1)+y(2)(2)调用函数t,y=ode45(name,tmin,tmax,y0;y1;)t为保存自变量的计算点向量变量,y保存计算点处各变量值,为矩阵.y(:,1)表示第1个变量在t各计算点的值,y(1,2)表示第2个变量在t的第1个计算点的值第1各参数为函数名第2个参数为积分范围第3个参数为变量初值(3)绘制曲线Plot(t,y(:,1)第1个参数为自变量第2个参数为向量变量返回值为列向量46T,Y=solver(odefun,tspan,y0)T,Y=solver(odefun,tspan,y0,options)T,Y,TE,YE,IE=solver(odefun,tspan,y0,options)sol=solver(odefun,t0 tf,y0.)Solver:ode45,ode113,ode15s,ode23s,ode23t,ode23tb 非刚性矩阵：ode45,ode113刚性矩阵：ode15s,ode23s,ode23t,ode23tb 刚性矩阵（条件数很大）的矩阵47Function dy=f2(t,y)dy=y(1)+y(2);y(1)-y(2);482.一元高次微分方程数值求解4950
