某国家粮食储备库工程施工组织设计.doc

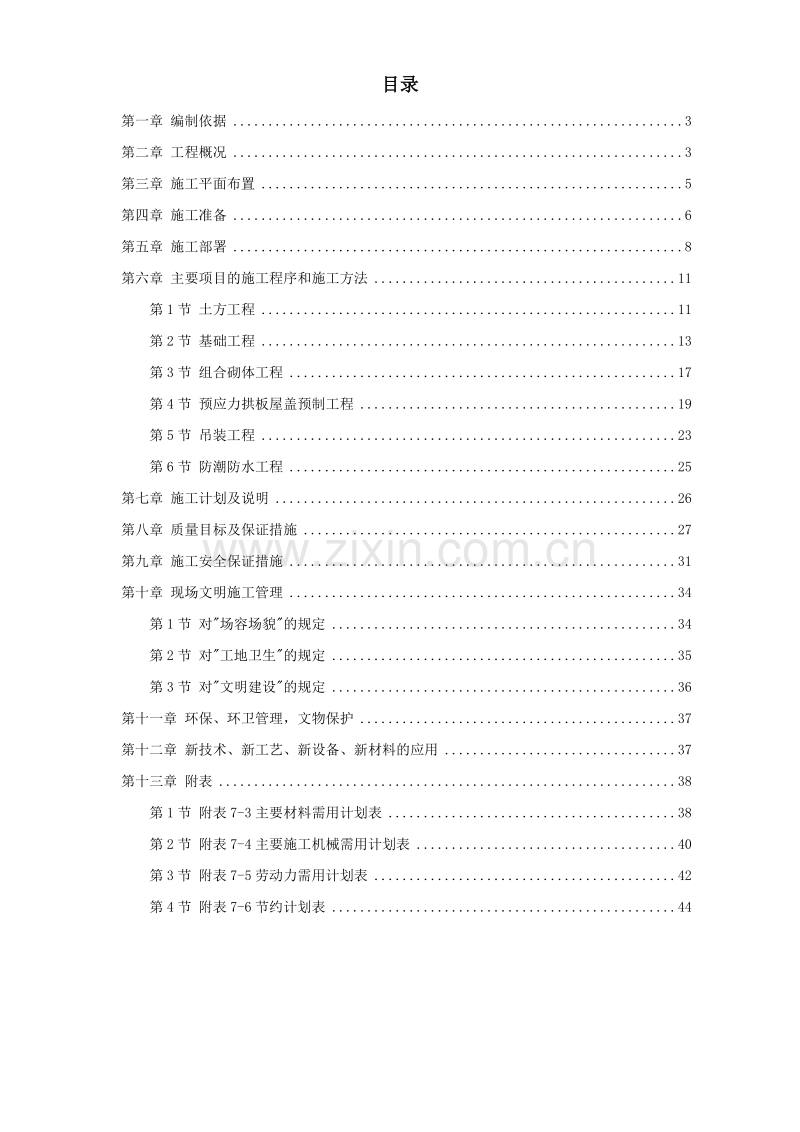

目录第一章 编制依据3第二章 工程概况3第三章 施工平面布置5第四章 施工准备6第五章 施工部署8第六章 主要项目的施工程序和施工方法11第1节 土方工程11第2节 基础工程13第3节 组合砌体工程17第4节 预应力拱板屋盖预制工程19第5节 吊装工程23第6节 防潮防水工程25第七章 施工计划及说明26第八章 质量目标及保证措施27第九章 施工安全保证措施31第十章 现场文明施工管理34第1节 对场容场貌的规定34第2节 对工地卫生的规定35第3节 对文明建设的规定36第十一章 环保、环卫管理，文物保护37第十二章 新技术、新工艺、新设备、新材料的应用37第十三章 附表38第1节 附表7-3主要材料需用计划表38第2节 附表7-4主要施工机械需用计划表40第3节 附表7-5劳动力需用计划表42第4节 附表7-6节约计划表44编制依据1.1 某市*国家粮食储备库扩建工程施工招标文书1.2 设计图纸、国家有关设计规范1.3 国家有关施工规范、验收标准1.4 施工调查纪录工程概况2.1 工程性质及作用本工程为某市*国家粮食储备库扩建工程，设计粮食总容量为0.4亿斤，是确保国家正常粮食储备的工程之一。2.2 建筑结构特点本工程施工范围为平房仓两栋及仓库周边道路。两栋仓库总建筑面积5006m2，建筑结构设计完全一致。仓库跨度24.0m，建筑总高10.6m，长度为102.0m，由两个廒间组合而成，一廒间长54.0m，另一廒间长48.0m。仓库外墙装饰颜色明快，具有现代气息：檐口勒角为蓝色涂料，其余部分为白色涂料。内墙标高6.05m 以上为水泥砂浆白色涂料面，标高6.05m 以下为TS-C 复合卷材防潮墙面。屋面防水等级二级，采用满粘高聚物改性沥青卷材（APP）防水。地面为空铺APP 卷材防潮层的细石砼地面。檐墙高窗是带防雀网的双面彩钢板夹芯密封窗，山墙高窗为铝合金通风百叶窗；仓房大门、粮情检查门、疏导风机洞门等采用保温密封的彩钢夹芯门。本工程抗震设防烈度六度，结构安全等级二级，设计使用年限50 年。基础采用钢筋砼墙下条形基础，基底相对标高-1.60m；墙体为能够承受较大水平荷载的组合砌体；屋盖系24.0m 跨预应力拱板结构，屋面板与屋架结合成为整体。2.3 施工条件工程位于某市*市*镇。该地区潮湿多雨，冬季连续低于5的气温未超过5 天，因此无冬季施工，亦不存在冻土施工，雨季出现在每年的6、7、8 月份。*镇距*市约10 公里，交通便利，能保障各种建筑材料的供应。施工场地前期工程：挡墙、平场、围墙均已完成。建筑物座落在原国家粮库内新近填筑场坪上，土质为红粘土，施工深度范围无地下水。通过原库区有一条4.0m 宽道路直至施工现场，施工用水电可经粮库预留端接入。2.4 施工重点本工程的屋盖采用了大跨度的预应力拱板结构，此种结构具有结构自重轻、美观经济的特点，但构件的制作特别是模板工程、预应力砼工程及结构吊装工程施工难度大：屋盖上弦为二次抛物线拱板、下弦是预应力直线板，其截面均为槽型，板厚较薄，模型尺寸不易保证；而屋盖砼是先张法的预应力砼，需要现场预制，预制场的铺设、屋盖吊装位置的规划将占用大部分施工场地，这将使施工场地变得拥挤狭窄；另外吊装构件的体积较大（26.0 长、2.4m 高），运输、吊装时安全保障也是施工的重点。仓房的防潮、防水工程亦为施工的重点部分：地面、墙面、屋面的防潮防水必须作到严密、严实，否则仓库将因防潮防水层施工出现的质量问题失去粮食的储备功能，所以要充分重视这部分的施工质量。施工平面布置3.1 构件平面布置图拱板的预制场地和构件平面布置是施工平面布置的关键，因此首先安排这两个场地的平面位置，同时安排吊装时起重机行走路线。基本原则是：预制场应尽量开阔、平坦、地基坚实；构件平面布置应尽量靠近仓库紧凑布置，使吊装时吊钩的行程缩短，这样有利于安全。构件平面布置图见附图3-1。3.2 施工平面布置图施工平面布置：机械设备、加工棚、材料库房应靠近施工作业面整齐设置；办公、生活区因地制宜，充分利用场地空余地方；道路应形成环形路线并能连接施工各工作区域；临时水电管线要与机械设备、办公、生活区相适应。作施工平面布置图，见附图3-2。施工准备4.1 建立组织机构，成立项目经理部，明确职责。项目经理部主要设项目经理一名，负责施工过程内外协调，全面控制工程的工期、质量、成本、安全；设技术主管一名，负责施工技术管理工作，编制实施性施工组织设计，提供工期、材料、劳动力计划，对施工员进行技术交底，并具体监控工期、质量；又设材料员、管库员各一名，负责材料的调查采购保管工作；再设安全员、质量员各一名，负责对员工进行安全、质量的教育工作，随时监控现场安全质量情况；设资料员、试验员各一名，负责工程各种技术资料的收集整理和原材料、半成品检验、试验工作；此外设钢筋、模板、砌体、安装施工员各一名，受技术主管领导，负责施工现场技术指导、劳动力调配、反馈工程进度、跟踪质量情况、进行安全监督。见组织机构图：4.2 施工详细调查，编制实施性施组施工前，项目经理部应作好相关施工调查，调查主要内容包括各种建材的出产和质量情况以及价格范围、运输条件；了解当地冬雨季出现和持续时间；场地“三通一平“的完善等等。然后根据本工程设计和调查情况编制实施性施工组织设计。并且对施工的重点分部或分项工程单独编制施工方案。4.3 后勤准备，场地布置进驻施工现场，搭设临时建筑，组织项目部的住宿、饮食、卫生、交通等相关后勤保障。平整场地，建设预制场地、制作预应力钢筋砼工程的张拉墩台、台面。4.4 劳动力组织认真作好工人的上岗技术培训工作，根据施工过程中各阶段的劳动力需要计划，安排开工阶段所需数量的各工种入场，以便一旦形成开工条件，就能及时投入施工，此后根据需要动态调整各工种劳动力的数量，确保工程顺利进行。4.5 机械、材料准备根据调查情况和公司实际能力组织施工所需各项机械设备按时进场，作安装、修理、试运行的准备工作，确保施工机械的完好。按照材料计划与相关供应商洽谈合同，保证首批材料及时运抵工地现场，并提前作好抽样检验。4.6 按照建筑总平面图的要求，作好现场控制网的测量。4.7 清除地上地下的障碍物、配合文物部门对地下埋藏物进行勘探。4.8 填写开工报告，交由业主、监理审批。经批准后方可进行施工。施工部署5.1 单位工程施工顺序基本原则由于本工程为一般的平房仓库，施工工艺按照 “先地下，后地上”、“先预制，后吊装”、“先结构，后装饰”的原则组织施工。5.2 主要施工流程：（同时穿插安装工程）5.3 结构吊装工程总体部署由于预应力拱板屋盖为大跨度异型结构，工厂生产一次性投资大，运输困难，因此决定进行现场预制。拟在场内建一块日产4 榀屋盖的预制场。待屋盖砼强度达到要求后放松钢筋，运至吊装位置就位。这样场地设备可周转使用，节约成本。构件的运输可利用墙体施工的技术间隙进行，以尽量消除因作业面交叉产生的不安全隐患。本吊装工程作业范围大，机械性能要求高，因此采用汽车起重机最为适宜，但是由于每榀屋盖的自重较重（约为10t），汽车起重机的起重幅度和高度将受到限制，采取以下施工顺序保证吊装过程起重机作业符合其起重的性能：先将山墙和廒间墙预留施工缝而不砌筑，将屋盖斜向布置在两檐墙间，待吊装完成之后再砌筑山墙和廒间墙。5.4 砌体工程施工层段划分，流水施工组织由于本工程组合砌体结构在竖向上有三道圈梁，所以将组合砌体工程分为三个施工层，根据平面结构布置和工程量计算，又将两栋平仓的四道檐墙分为四个施工段，每道为一段。在每个施工层段上的工序相同，均包括：砌砖（含拉筋和箍筋安放）组合柱、圈梁钢筋制安模板支设砼浇筑，因此组织四个专业队伍在四个施工段上流水作业，如下图：5.5 主要场内运输手段本工程的垂直运输设备主要服务于砌体施工和砼浇筑，其工作面太宽，大型垂直设备使用率底，不宜租用。因此采用龙门吊与搭设跑梯相结合的方式解决垂直运输问题。水平运输采用人力和斗车运输；屋盖的场内水平运输则依靠汽车起重机以及两台可以自由转向的运输台车。5.5 运用科技、确保施工质量、进度预应力拱板屋盖结构系非常规的结构形式，因此施工方案也很特殊，我们对预制墩台、工艺流程、模板体系进行了单独的设计；拱板的运输和吊装同样也进行了精心的组织，通过CAD 制图将构件按比例精确绘制在施工平面图上，确保构件的预制场地和就位位置与实际相符合，使构件布置和吊装顺序具有可实施性；运用Project、Pert 项目管理软件对项目的工期进行合理科学的规划，编制了施工网络计划进度图，同时优化各项资源、节约工程成本。主要项目的施工程序和施工方法第一节 土方工程6.1.1 挖方工程由于仓房的基础形式是钢筋砼条形基础，相应土方开挖为基槽开挖。因工程量不大，决定采用人工开挖。基底相对标高-1.60m，土质为黄粘土，休止角较大，土体易于稳定，边坡保护采用1：0.33 的放坡。因基础砼支模，基槽开挖每边加宽0.3m 工作面。基槽的开挖顺序为：测量放线分层开挖排水（需要时）修坡整平预留土层。挖土应自上而下水平分段分层进行，每层0.3m 左右，边挖边检查基底宽度和坡度。施工要点及安全要求：a.基槽开挖时基底未至地下水位线以下，但须考虑雨水进入基槽时的排水措施，如下图在距坡角0.3m 处挖一排水沟，每隔30m 设集水坑一处，用水泵抽出集水。此外地表水可根据实际情况设排水沟加以疏导，保证道路畅通、雨水不灌入基槽。b.堆土距离应距挖方边缘1.0m 以上，且堆土高度不超过1.5m。c.最后一层土方施工时应预留15cm 的一层土不挖，避免地基土被扰动。d.基槽挖至设计标高及时进行验槽，浇筑砼垫层，保护基底；使用轻便触探仪检查地基承载力，若发现承载力与设计不符，立即与监理、设计联系，提出处理措施。6.1.2 回填土方工程仓房投入使用后地面将承受较大的静荷载，回填土的质量关系到地面是否会发生不均匀沉降，一旦发生不均匀沉降地面就会开裂，导致防潮层被破坏而丧失防潮功能。因此必须严格控制回填施工的质量，使用打夯机械进行填筑。回填土施工程序：测定填土最优含水率虚铺第一层土控制填土的含水率打夯机压实三遍虚铺第i 层土控制填土的含水率打夯机压实三遍虚铺最后一层土控制填土的含水率打夯机压实三遍。施工要点及安全要求：a.在填土之前应测定填土的最优含水率，在进行填土时测定填土的实际含水率。加入适量水使填土的施工含水率达到最优含水率-4%+2%范围内。b.填土应分层进行，每层填土的虚铺厚度控制在20cm 以内。分段填筑时交接处应填成阶梯形。c.打夯前应使填料初步平整，打夯时要按一定方向进行，一夯压半夯，夯夯相接。d.基础两侧的回填夯实应同时施工。e.打夯机应由两人协同操作，一人保护电缆线，一人控制夯机，并且配戴好绝缘护具。第一节 基础工程6.2.1 基础模板工程基础以垫层作底模直接浇筑在垫层上，垫层的标高、平整度都应达到相关要求。基础侧模采用组合式定型钢模板，并以钢管脚手架作为支撑系统，如下图：施工程序：测量放线模板配板安装第一阶侧模支撑第一阶侧模钢管吊架拼装安装第二阶侧模模板校正固定浇筑砼养护拆模。施工要点及安全要求：a.模板支撑于土壁时，必须将松土清除修平，并加设垫板。b.为保证基础宽度，防止两侧模板位移，宜在两侧模板间相隔一定距离加设临时模条支撑，浇筑砼时撤除。c.各种连接件、支撑件、加固配件必须安装牢固，无松动现象。模板拼缝要严密。d.各种预埋件、预留孔洞位置要准确，固定要牢固。e.模板拆除时，砼强度应大于1N/mm2，以能保证砼表面及棱角不受损坏。f.拆模时严禁用大锤和撬棍硬砸硬撬。g.拆模时，操作人员应站在安全处，待该段模板全部拆除后方能将模板配件运出堆放。h.拆下的模板、配件严禁抛扔，要有人接应传递，按指定地点堆放，并作到及时清理、维修、保管，涂刷隔离剂以备周转。6.2.2 基础钢筋工程基础钢筋主要由两部分组成：基础梁钢筋和底板钢筋。梁中纵筋为二级螺纹钢，采用焊接接头；箍筋为四肢箍，中有腰筋和拉筋固定；底板钢筋为一级圆钢，与分布钢筋绑扎固定。施工程序：下钢筋加工单钢筋除锈调直钢筋切断弯曲成型划出钢筋位置线钢筋绑扎、安装。施工要点及安全要求：a.钢筋进场时应有出厂检验报告，进场后应及时按照规范要求抽样检验，确保化学成分、各项力学指标合格后方能使用。b.钢筋的下料要保证其规格、数量、尺寸符合设计和规范要求，绑扎时钢筋间距、位置要正确。c.在钢筋除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级或剔除不用。d.钢筋应调平直，无局部曲折；切断后断口不得有马蹄形或弯起现象，且长度要力求准确，其允许偏差10mm。e.经弯曲成型的钢筋在平面上不能有翘曲；二级钢筋不能弯曲过头再回弯，且弯曲点处不得有裂缝；一级钢筋末端弯钩净空大于2.5d，平直段长度为3d，箍筋弯钩平直段长度10d；f.基础梁纵筋采用搭接电弧焊连接。施焊前应先进行预弯，保证两钢筋的轴线在同一直线上；施焊时引弧应从搭接钢筋的一端开始，收弧应在搭接钢筋的端头上，焊坑应饱满；焊缝高度大于0.3d 且不小于4mm，宽度大于0.7d 且不小于10mm，长度当采用单面焊时大于10d，采用双面焊时大于5d。g.安装时底板受力钢筋在下，分布钢筋在上，且底板受力筋垫以砼垫块，确保保护层厚度;底板钢筋弯钩朝上，不能倒向一边;构造柱、组合柱的插筋位置要准确且固定牢固，以免造成柱轴线偏移。h. 焊工上岗必须要有操作证；焊机必须有可靠接地，以保证操作人员安全，焊接导线、导线与焊钳连接处绝缘性能要良好；焊工必须穿戴防护衣具，施焊时应立于木垫或其他绝缘垫上；焊机工作范围内严禁堆放易燃易爆物品，避免引起火灾。6.2.3 基础砼工程仓房的条形基础有两阶，所以需要分两次进行砼浇筑：第一次浇筑第一阶及斜面砼，第二次浇筑第二阶砼。施工顺序：砼配合比选定砂石含水率测定施工配合比计算现场配料搅拌运输浇筑捣固养护拆模。施工要点：a.砼生产原材料主要包括水泥、粗细骨料、水，在其进场后使用前应进行水泥检验，粗细骨料鉴定，符合标准后再选定配合比。b.在现场配料前，应测定砂石的含水率，计算出施工配合比，保证砼的水灰比达到要求；现场配料时要准确计量严格按照设计称量。c.采用350L 自落式搅拌机进行搅拌，搅拌前加水空转数分钟，将拌筒润湿并将积水到净。为使砼充分搅拌，其搅拌时间必须大于2min。d.砼的运输采用手推车，应以最少的转载次数和最短时间从搅拌地点运至浇筑地点，运至浇筑地点时应检测其稠度，所测稠度应符合设计和施工要求。e.条形基础砼的浇筑宜分层分段连续进行，不留设施工缝。各层段间要相互衔接，每段间浇筑长度控制在23m 距离，作到逐段逐层呈阶梯形向前推进。如下图：f.捣固时，振动棒插点要均匀，振动影响范围要相互搭接，并作到“快插慢抽”，减少气泡产生，斜坡面浇筑时要及时收面，有利于斜面形成。g.砼的养护可采用浇水养护的方法，随时保持砼表面的湿润。常温下养护时间不小于7 天。h.砼的拆模必须在砼的强度达到要求后方可进行，拆模时要注意避免损伤砼表面、棱角。第一节 组合砌体工程6.3.1 砌砖工程组合砌体由砖砌体和钢筋砼柱组成。其中砖砌体的施工与一般砌体施工工艺和质量要求基本相同，但组合砌体的砌砖工程增加了组合柱箍筋、拉接筋安放等工序。砌砖施工程序：放线制作皮数杆浇水湿砖立皮数杆挂线砌第一皮砖安放箍筋、拉接筋（需要时）移挂线砌第二皮砖安放箍筋、拉接筋（需要时）如此循环圈梁生产下一层砖砌筑。施工要点：a.砖的含水率以1015%为宜。b.制作皮数杆时应标明构造的竖向变化部位，如防潮层、预留洞、门窗洞、圈梁等的位置。c.水平及竖向灰缝应在812mm 之间，水平灰缝的饱满度应大于等于80%。d.因砌体厚度较厚，最薄处亦有490mm，所以砌筑时应挂双线加以控制，保证水平灰缝的位置。e.组合柱箍筋位置安放要准确而且要与拉接筋交错布置。f.构造柱、组合柱与砌体交界处应砌成马牙槎，马牙槎为“五进五出”，且第一段马牙应先退进60mm。每天砌筑高度不能超过1.8m。6.3.2 组合柱、圈梁模板工程组合柱、圈梁嵌入砌体之中，模板支设时需要在砌体中预留脚手眼，以利于模板的固定。本工程采用定型组合钢模板与钢管脚手架相结合作为柱和圈梁的模板系统。模板支撑示意图如下：第一节 预应力拱板屋盖预制工程6.4.1.预制场地设计仓房屋盖为先张法预应力钢筋砼。钢筋先进行张拉，再浇筑砼，待砼到达要求强度后才能放松钢筋。张拉钢筋时需要张拉墩台抵抗张拉力，根据张拉控制应力和钢筋的截面积计算出张拉力，设计出墩台、台座如下图：6.4.2 施工工艺如下流程图6.4.3 张拉控制应力计算根据设计图纸，LL800 级冷扎带肋钢筋的张拉控制应力为con=8000.7=560N/mm2。为简化施工，采用一次超张拉程序以减少应力松弛。具体程序为：01.03con 一次张拉完成。6.4.4 张拉机具、夹具选择按照设计要求计算单根钢筋的拉力值为约12kN，依据此拉力值和施工工艺要求选择2030kN 的电动卷扬机进行钢筋的张拉，夹具则采用优质高硬度的锥销式夹具。6.4.5 放张预应力钢筋放张预应力钢筋时砼的强度必须大于等于85%的设计强度。放张顺序为：先放张下弦板肋中预应力筋，后放松板中钢筋，并且要从两边同时对称向中间放张。放张采用氧炔焰切割。为减小构件因放张产生的冲击力，需要再放张的另一端浇筑一块起缓冲作用的砼块。施工要点：a.放张前应拆除侧模，使构件能自由压缩，特别注意下弦胎模应加涂隔离剂。b.检查放张后钢筋的回缩值，如果回缩值大于规定要求，则须加强构件端部的分布钢筋，提高放松时砼的强度。6.4.6 屋盖模板系统预应力拱板屋盖的上弦截面为二次抛物线薄槽板，下弦为直线薄槽板，其几何形状很复杂，模板工程主要施工难点在于曲线及带肋部分。考虑木模板的经济性、灵活性，决定采用钢管脚手架为支撑的木模板作为拱板屋盖的模板系统，详见下面模板支撑示意图：第一节 吊装工程通过计算，每榀屋盖重约10t。考虑屋盖平面布置图、建筑高度、起吊位置、构件尺寸等参数选择QY75 型汽车起重机一台作为屋盖在运输阶段的主要起重设备。吊装阶段则采用两台QY75 型汽车起重机协同抬吊。吊装要点及安全要求：a.吊装时按照预先安排的吊装路线逐榀进行。b.构件在吊装位置存放时，必须设置正确的支撑点：位于起吊点的下方，不得侧放或增加支撑点。c.吊装过程要采取有效措施防止构件倾斜、扭转。d.在吊运过程中，起重机不得满负荷运行，且只能将构件吊离地面30cm 左右。e.拱板安装前应将支座找平，吊装就位校正后，将拱板支座与圈梁预埋件焊接牢固，每榀拱板一端为满焊，另一端为点焊，两拱板的焊缝交叉设置。构件安装后，必须检查连接质量，只有连接确实安全可靠，才能松开吊钩。f.起重机行驶道路必须平整坚实，当起重机通过墙基或地梁时，应在其两侧铺垫道木或石子，以免起重机直接碾压在墙基或地梁上。g.尽量避免超载吊装；严禁倾斜起吊，即被吊重物不在起重机吊臂的正下方，起吊后吊钩滑轮组与地面不垂直而使负荷超标，钢丝绳出槽，甚至拉断绳索。h.指挥人员应使用统一指挥信号，信号要鲜明、准确。起重机驾驶人员要听从指挥。i.双机抬吊时要根据起重机的起重性能进行合理的负荷分配，并在操作时要统一指挥，密切配合。在整个抬吊过程中，两台起重机的吊钩滑车组均应基本保持垂直状态。j.在屋盖吊装过程中双机不能通视，因此在两个檐墙上分别安排一人，互相配合、协同指挥。第一节 防潮防水工程仓房的地面、墙体、屋面具有防潮防水的功能。本工程采用的均是卷材防潮防水层，施工工艺要求基本一致。主要工序为：基层表面清理、修补喷涂基层处理剂，节点附加处理定位、弹线、试铺铺贴卷材收头处理、节点密封清理检查、修整保护层施工。施工前的准备工作：a.进行图纸会审、掌握施工图的细部构造及有关技术要求，施工负责人应向班组进行技术交底，主要内容包括施工部位、施工工艺、构造层次、节点处理、质量要求、成品保护等内容。b.防水卷材应有质量证明文件，进场后按规定取样复试，试验报告合格方能投入使用。c.熬制胶粘剂，运输防水材料，准备各种必需工具，安全设施、灭火器材。d.修补基层缺陷。施工要点：a.铺设方向：屋面卷材应垂直屋脊铺贴；墙面卷材应垂直地面铺贴。b.屋面、墙面为满粘法施工，卷材在纵横两个方向的搭接长度均为100mm；地面为空铺法施工，卷材与卷材采用热熔连接，在地面与墙面交界处卷材应嵌入沉降缝中，卷材上翻至300mm 高并满粘。距墙1m 范围内的地面卷材也应满粘。c.屋面分隔缝加铺一道250mm 宽卷材，单边粘接。d.其他屋面、墙面、地面的节点处理应严格按照设计和规范要求进行。e.铺贴顺序：从屋面最底标高处向上施工，墙面则自下而上进行。f.APP 卷材热熔施工时，使用火焰烘烤卷材底层（该层软化点较底）直接与基层或搭接卷材粘接。要求烘烤时火候掌握要适度，这对基层的干燥程度要求并不高。g.铺贴卷材时在地面采用展铺法，在屋面采用滚铺法，以分别适应空铺和满粘铺贴的施工要求；墙面的卷材为冷粘贴施工，铺贴后应立即用长柄压锟从卷材一端沿横向滚压，以排出空气，使其粘贴牢固。施工计划及说明7.1 施工进度计划计算工程量，确定施工劳动力数量，明确各工序的持续时间和搭接关系，编制网络进度计划图，预计开工时间为2001 年10 月1 日，竣工时间为2002 年3 月19 日，总工期为170 天。如附图7-1，附图7-2。7.2 主要材料计划，见附表7-37.3 主要施工机械设备需用计划，见附表7-47.4 劳动力需用计划，见附表7-57.5 节约计划，见附表7-6质量目标及保证措施8.1 质量目标：单位工程为优良；分部工程优良率60%；分项工程合格率100%，优良率85%。8.2 施工质量保证措施8.2.1 建立质量管理组织机构如下图，成立由项目经理、技术主管、质量员、材料员参加的质量领导小组，负责对工程的施工质量进行指导、监督。8.2.2 按照质量手册、程序文件、作业指导书建立符合ISO9002 标准的质量体系，对工程施工进行全方位、全过程的指导监督。8.2.3 运用全面质量管理手段（TQC）对工程质量的重点或薄弱环节如本工程的拱板预制工程进行控制：按照质量标准和工程设计要求制定相应的质量分项目标；运用能提高质量的方法组织施工；及时对质量情况进行跟踪检查；分析存在的问题，提出新的质量改进措施。如此形成PDCA 循环，达到施工技术和施工质量共同提高。8.2.4 施工质量技术保证措施a.明确技术工作各相关人员的职责技术主管：负责对工程施工技术进行指导，具体组织对新技术、新工艺、新材料的应用编制施工方案、技术交底、办理变更事宜；技术员：受技术主管领导，协助主管进行内业资料的收集整理、现场测量放线工作；试验员：按规范进行检试验，填写各种报告表格，提供相关试验技术资料。施工员：负责接受技术主管的技术交底，并将内容下达给工班，组织、指导工人按照规范、标准和设计图纸、作业指导书等的规定正确施工，填写施工记录，负责对分项工程质量进行检查，实施不合格分项工程的纠正措施。材料员：负责按照技术部门提出的含材料标准的材料计划单及时购买施工各主辅材料，执行相关技术标准，采用正确的方法储存各种材料。工班工人：是施工技术的实施者，严格按照技术部门的技术交底进行施工，熟练掌握施工规范、施工工艺。b.建立逐级技术交底制度按照以下程序进行技术交底：技术室施工员班组长工班工人。c.施工技术资料保证施工技术资料的产生：材料部门提供的各种材料的质保书、出厂合格证等；检验、试验产生的数据报告单；施工过程产生的工程质量评定表（分项、分部、单位工程）、隐蔽工程的检查证、各种施工记录等。技术资料的收集整理：产生部门及时将资料移交到资料员，专职资料员在技术主管的指导下收集整理，最后装订成册归档保存。8.2.5 材料保证措施：对材料供应商必须进行调查，调查的内容包括：其质量体系、执行的产品标准、质量历史、履约能力等。调查的对象同一供应商必须是三家以上。根据调查的结果，对供应商进行评价，择优选用，在保证质量和供货能力的前提下价低者优先。重要材料的要求：钢材要有牌号、质量证明书，水泥要有出厂合格证，当钢材水泥进场后，按照相关要求对其进行抽样送检，确保其质量达到标准，未经检验或检验不合格的产品一律不允许投入生产。8.2.6 施工全过程质量控制：施工前要有充分的准备，通过施工调查和图纸会审，技术部门编制实施性施工组织设计，对施工的重难点、新技术、新材料、质量通病进行技术交底；施工专业操作人员必须经过培训，考试合格取得操作证方可上岗，特殊工程操作人员如焊接、防水等工种更应保证；施工使用的测量仪器、计量检测器具要定期进行校准，未经校准的测量、计量仪器不得使用；施工过程中严格执行自检、互检、专职质检员和技术人员检查鉴定的程序，质量合格后方能转入下一道工序，自检用相应验标表记录，互检用工班施工日志记录；隐蔽工程在隐蔽前先由检查工程师检查合格并填写检查证，再由业主现场代表检查验收；土建、安装工程在施工过程中相互配合、密切协作，避免出现因配合方面的问题影响整体建筑的工程质量；对施工中出现的质量通病如模板变形、砼蜂窝麻面、砌体灰缝不饱满，屋面漏水的问题应制定相应的预防措施；在施工过程中，必须保证设备机具处于完好状态，所以要定期检查、及时维修。建筑成品的保护：在竣工验收前，项目经理部指派专人负责防护、看守，对需要封闭、断电、关闭门窗的都应设置保护措施，直至验收合格、交付使用。施工安全保证措施9.1.建立项目安全组织机构如下，成立由项目经理、技术主管、安全员、机械设备管理员等人员参加的安全领导小组，负责制定各项安全制度。9.2 建立安全生产责任制9.2.1.项目经理全面负责施工安全，对施工各部门进行组织协调，下达安全任务。9.2.2.技术主管负责制定项目安全技术措施，和分项安全方案；负责安全技术交底；解决施工中的不安全技术问题，排除事故源。9.2.3.安全员负责监督施工全过程安全生产、纠正违章；配合有关部门排除安全障碍；进行全员安全活动和安全教育；调查处理重大安全事故。9.2.4.调度在安全生产的前提下合理安排生产计划；组织施工安全技术措施的实施；检查、发现隐患时及时消除。9.2.5.机械设备管理员保证各类机械设备安全运行；监督机械操作人员持证上岗、遵章作业；配备各类机械的防护设施。9.2.6.财务部保证安全措施的经费；卫生部门负责工业卫生和环境保护、预防治疗职业疾病。9.2.7.施工员、工班长、班组成员为安全生产的实施者。9.3 建立安全生产例会制建立安全生产月会（每月第一日）、周会制（每周第一日），由项目经理主持各部门产加，对安全生产作指导和总结。建立班前讲话制度，由施工员主持，工班长和班组成员产加。9.4 建立安全生产教育制度对新工人、特殊工种、新工艺操作、危害环境的操作等都必须进行安全教育。教育内容主要包括：安全思想教育、安全知识教育、安全技术技术教育、安全法制教育和安全纪律教育。9.5 建立安全检查制度9.5.1 定期检查：项目部接受主管部门每季一次的安全检查，项目部内部每月组织一次普遍检查。9.5.2 季节性检查：春季预防传染病爆发需要专项检查，夏季进行防暑、防汛检查，冬季进行防寒防冻检查等。9.5.3 临时性检查：在有重大安全隐患的工程施工时或在施工高峰时进行。9.5.4 专业检查：对易燃、易爆有毒物品要进行单独的检查。9.5.5 管理检查：安全生产的制度、记录、台帐、报表同样要接受检查。9.6 安全技术措施9.6.1 施工准备阶段的安全技术措施a.技术准备：了解工程特点对安全施工的要求，调查自然环境、施工环境，与周边有安全影响的单位签定安全施工协议，在施工方案中编制行之有效的安全技术措施。b.物资准备：及时提供安全防护用品，保证施工机械设备的技术性能良好，对施工周转材料认真挑选，不符合安全要求的禁止使用。c.施工现场准备：按照施工总平面要求作好现场准备，对易燃易爆等危险品的存储要经有关部门的批准并按相关要求设置储存点。场内电气管线设备符合安全指标，要有防护措施。场内沟坑洞设置围栏。在明显的位置设置足够的消防器材。在施工场地的出入口悬挂施工警示牌。d.施工队伍准备：对新工人，特殊工种进行上岗培训并取得合格证；从事高险难工作的工人经身体检查合格方能施工作业；组织安全技术交底 。9.6.2 施工阶段主要安全技术措施a.操作者严格遵守相应的操作规程，实行标准化作业。b.施工现场洞口临边、危险地段应设置醒目的防护、保险、警示标志。c.在明火作业现场（焊接、切割、卷材热加工）要有防火防爆安全技术措施。d.结构吊装，主体交叉作业要制定专项的安全技术措施。e.在各种机械设备前悬挂操作安全指示牌。9.7 安全事故的调查处理措施事故发生，根据事故的分类向相关主管部门及时报告，运用科学的方法分析事故原因，妥善处理事故，以达到不影响工期同时总结经验教训的目的。现场文明施工管理为树立企业形象，建立良好的施工周边关系，创造轻松工作环境，现场文明管理必不可少。按照1991 建设部颁布的建设工程施工现场管理规定制定以下措施：第一节 对场容场貌的规定10.1.1 施工现场实行围挡封闭：根据现场实际情况利用永久围墙作为主要的围挡。10.1.2 建立企业特色标志：在工地的门头、大门、设置司徽图案，标明企业的规范简称。10.1.3 在施工平面布置时应注意各区域要整齐有序，分布要合理，并且严格分隔。场容场貌要整齐、整洁，材料堆码要整齐规范。10.1.4 设置各种图牌a.需要在工地主要入口设置施工公告牌、工程项目简介牌、工程项目负责人员名单牌、安全文明纪律牌、施工平面布置图、施工进度计划图。b.需要在施工区域和危险区域设置醒目的安全警示标志。10.1.5 工地现场要做到三通一平、排水通畅，采取有效措施降低粉尘、噪音、废水、废气、污水的产生。第一节 对工地卫生的规定10.2.1 生活设施要齐全、设置要合理、生活区应设置鲜明的环境卫生宣传标牌和责任包干图。10.2.2 除“四害”，排水排污要通畅，控制“四害”滋生。10.2.3 生活办公临时房屋力求统一，设置整齐，厕卫等要经常清扫，保持整洁，并定期进行消毒处理。10.2.4 食堂达到卫生要求：堂内四周整齐清洁，没有积水；各种餐具、炊具严格消毒，防止交叉污染；炊事员每年进行一次体检，持健康证、卫生证上岗，保持良好的个人卫生习惯；生熟食品应分开使用一套炊具，严禁混合使用。10.2.5 生活垃圾装于容器中，定点放置、专人管理、定时清运。10.2.6 保健卫生要求：设立医务室，作好职工卫生防病的宣传教育，利用板报等形式向职工介绍防、治病知识。医务人员还对卫生起监督作用，定期检查食堂等处的卫生状况。第一节 对文明建设的规定10.3.1 对工地宣传要求：在工地四周设置反映企业精神时代风貌的宣传标语，工地内用宣传栏、黑板报等方式反映场内外动态。10.3.2 加强班组建设，形成良好的班容班貌。10.3.3 加强工地治安综合治理：做到目标管理、制度落实、责任到人，对外包队伍做到情况明、建立档卡、签定治安防火协议书，加强法制教育。10.3.4 社区服务要求：与地区合作开展共建文明活动，为民作想，降低施工噪音，努力做到施工不扰民，使工程成为爱民工程、便民工程。10.3.5 防火安全要求：建立防火安全义务消防队，按规定配置消防器材，派专人管理落实防火制度措施，严格管理易燃易爆物品，使用专门库房存放。环保、环卫管理，文物保护11.1 严格控制工业“三废”的排放，对施工过程产生的废水经净化处理后方可排入市政管网，产生废气的施工工序要密切注意风向，尽量减少废气排放，并使废气流向无人区。11.2 施工过程产生的建筑垃圾和生活垃圾分开处理，建筑垃圾倾倒到指定地点，生活垃圾使用容器收集，交由市政环卫部门处理。11.3 尽量避免夜晚、节假日产生噪音，并将噪音的分贝降低到最小。11.4 施工现场利用空闲场地进行绿化，使其与自然环境和谐、统一。11.5 进入施工现场，积极与文物保护部门配合，进行地下埋藏物的勘探工作，在施工过程中如发现有古迹或文物，及时封闭现场，通知有关部门处理，不得破坏或擅自发掘。新技术、新工艺、新设备、新材料的应用12.1 结合本粮食仓储结构设计的特点，本工程施工中，采用了先张法预应力施工的新工艺、新技术。先张法预应力拱板屋盖预制，是本工程施工控制的重点与难点，是确保工程质量的重心，因此对先张法预应力施工工艺进行详细的描述。12.2 本工程采用的新设备有张拉千斤顶和2 台75t 的吊车。张拉千斤顶是保证预应力拱板屋盖的动力设备，吊车是保证拱板屋盖吊装安全，快速的重要设备，是粮仓施工安全控制的关键点。12.3 本工程采用的新材料为预应力钢筋。附表第一节 附表7-3主要材料需用计划表附表7-3主要材料需用计划表工程名称：重庆*国家粮食储备库扩建工程序号材料名称规格单位数量备注钢筋热扎钢筋t190冷扎带肋t40水泥525t648425t1084325t340砂子t3490砾石t6533.6砖千匹888锯材m3117第一节 附表7-4主要施工机械需用计划表附表7-4主要施工机械需用计划表工程名称：某市*国家粮食储备库扩建工程序号名称规格单位数量进场时间1汽车起重机QY75台2屋盖运输阶段1台，吊装阶段2台2自制运输台车10t，转向台2屋盖运输阶段2搅拌机JD350台4随施工进度3蛙式打夯机台2回填土
