MM420变频器原理和西门子参数设置.pptx

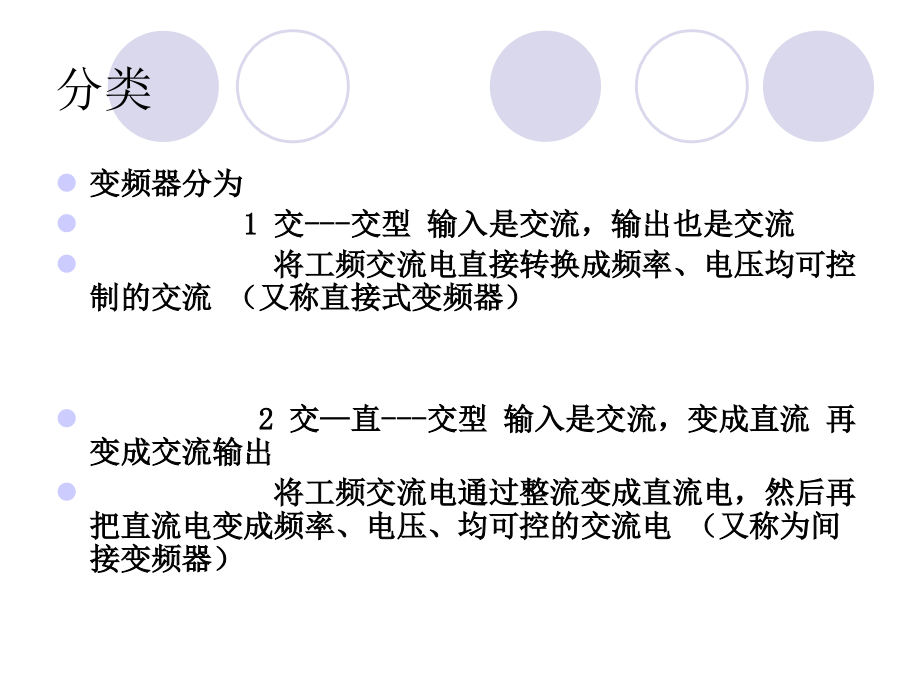

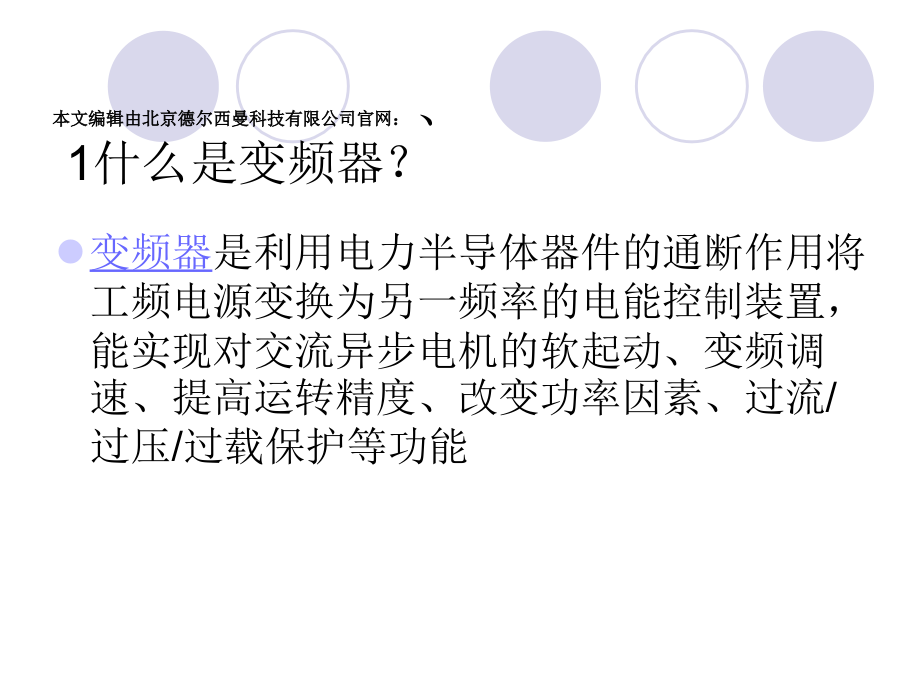

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,本文编辑由北京德尔西曼科技有限公司官网：,、,1,什么是变频器？,变频器,是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素、过流,/,过压,/,过载保护等功能,分类,变频器分为,1,交,-,交型 输入是交流，输出也是交流,将工频交流电直接转换成频率、电压均可控制的交流（又称直接式变频器）,2,交,直,-,交型 输入是交流，变成直流,再变成交流输出,将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电（又称为间接变频器）,工作原理：交,直,交,接线方法：,.,三种控制面板,设置键,设置参数,恢复工厂设定值,参数,描述,缺省值,设定值,P0300,选择电动机类型,1,（异步）,电机铭牌值,P0304,电动机额定电压,400,电机铭牌值,P0305,电动机额定电流,1.9,电机铭牌值,P0307,电动机额定功率,0.75,电机铭牌值,P0308,电动机额定功率因数,0.000,电机铭牌值,P0310,电动机额定频率,50.00,电机铭牌值,P0311,电动机额定速度,1440,电机铭牌值,第二步如何修改电动机参数,此时,P0010=1,，否则修改不了电动机参数,以上参数设定结束后，需将,P0010,改为,0,，否则变频器无法运行（除快速调试外）,故障排除,如果面板显示报警码,AXXX,或故障码,FXXX,请参阅说明书排除故障。,谢谢,!,
