SEW减速电机安装使用维护.ppt

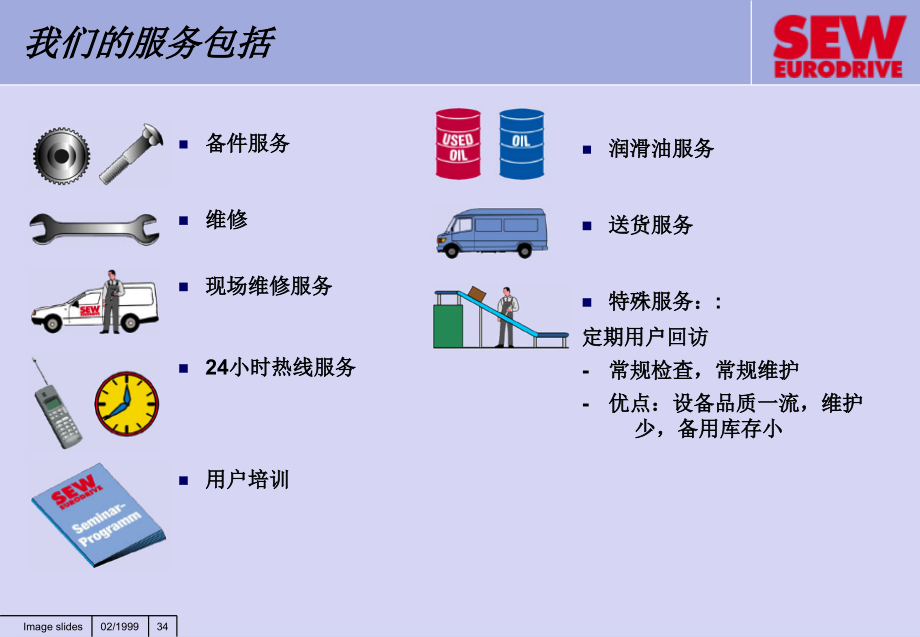

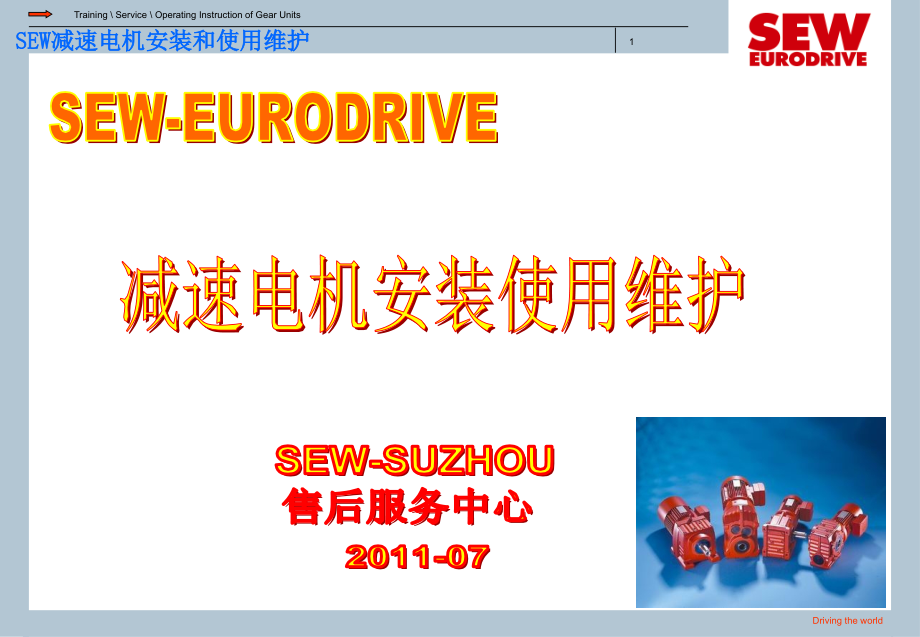

SEW,减速器的安装使用维护,Training Service Operating Instruction of Gear Units,Driving the world,*,SEW,减速电机安装和使用维护,SEW-EURODRIVE,减速电机安装使用维护,售后服务中心,SEW-SUZHOU,2011-07,1,我们的服务包括,Image slides 02/1999 34,n,备件服务,n,维修,n,现场维修服务,n,24,小时热线服务,n,用户培训,n,润滑油服务,n,送货服务,n,特殊服务：,:,定期用户回访,-,常规检查，常规维护,-,优点：设备品质一流，维护 少，备用库存小,减速机部分,安装前准备,安装、使用和维护,安装位置、润滑油,目录,3,减速机部分,1.1,SEW,减速机型号简介-1,Torque Range kNm,6,40,60,650,1200,Compact,M Series,CN Series,Quatro,High,Low,Customization Need,Geared Motors,R,系列同轴斜齿轮减速电机,F,系列平行轴斜齿轮减速电机,K,系列垂直轴斜齿轮-伞齿轮减速电机,S,系列垂直轴斜齿轮-蜗轮蜗杆减速电机,W,系列垂直轴螺旋平面减速电机,R,系列,F,系列,K,系列,S,系列,W,系列,4,减速机部分,1.1,SEW,减速机型号简介-,1,首先需要了解的几个技术要点：,一、润滑,：,减速机需要润滑，,SEW,三合一减速机为飞溅式润滑与油浴润滑，故不同的安装方式有不同的润滑油量。,5,润滑,径向旋转油封,涂漆,润滑、油封、涂漆,6,润滑,润滑方式决定于：,齿轮节圆线速度,v m/s=(,d mn,rpm,)/19,1,运行条件,运行功率,速度,环境温度,及温度变化范围,工作制,最大的油温限制,油品,.,安装位置,Gear,v,d,n,7,润滑,润滑方式,1,、飞溅润滑,仅仅低速轴齿轮与在有些结构的中间轴上的齿轮浸到油,这些浸到油的齿轮将油飞溅到所有的旋转件上,普遍采用，特别是水平安装时。,节圆线速度,v 15 m/s,Source:Training Material 1998,Oil level,Gear,v,8,润滑,润滑方式,2,、油浴润滑（也叫浸没润滑法）,所有的旋转件必须接触到油（,e.g.,在运行条件下所有的轴承滚子必须有油）,油位有时也会在所有的旋转件上面。,垂直安装时采用的较多,节圆线速度,v 6 m/s,for,1-and2-,stage units,节圆线速度,v,15 m/s,对于伞齿轮：节圆线速度,v 12 m/s,有时要考虑独立的冷却系统,特殊结构时不理想的轴承与齿轮位置设计,高速或者油量太大等场合油浴润滑不好选择时,基本上可以适用于任何安装方式,SEW,有专用的压力润滑系统,Source:Training Material 1998,Oil level,Gear,v,Bearing,Pump,10,安装方式：,SEW,减速电机设计从外形看安式是万能的，但仍需要注意安装方式的区别才可以将这一设计理念发挥到极致。,二、确定安装位置,11,安装方式,M1,M6,R17,R27,无油位孔,R17,R27,无,泄油孔,当,M5,安装时，,R47,和,R57,无油位孔,当,M1,、,M3,、,M5,、,M6,安装时，,R17,和,R27,无透气孔,多级减速机中，较大的减速机须注较多的油,安装方式示例：R系列产品,12,减速机部分,2.1,安装、使用和维护安装位置的规定 1,13,减速机部分,2.2,安装、使用和维护安装位置的规定 3,14,减速机部分,2.3,安装、使用和维护安装位置的规定 4,标准安装位置：,M1、M2、M3、M4、M5、M6,特殊安装位置：,M_,到,M_,旋转多少度,15,2.4,安装、使用和维护安装位置的规定 2,减速机部分,16,2.5,安装、使用和维护安装位置的规定 5,问题一：,为什么需要确定安装位置？,减速机主要采用飞溅润滑方式,不同的安装位置加不同的油量,不同安装位置透气阀位置不一样,（透气阀需要安装在最高点）,问题二：,如果安装位置错误会产生社么后果？,安装位置错误润滑油量错误,漏油、打齿、噪音或发热,M1,安装,要求油量,M4,安装,要求油量,减速机部分,17,减速机部分,1.,1,安装前准备工作-1,安装前的拆箱检查和安装准备,开箱前请查看包装箱是否完好（,主要针对备机或或直接从,SEW,公司发运,）,开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料（,对于购买整机才会有维护手册,）,安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致,型号、速比、安装位置、特殊要求,等,相关使用维护手册,安装前请仔细阅读,相关使用维护手册,18,1.2,安装前准备工作-1,减速电机铭牌举例：,安装前请仔细确认,型号、速比、安装位置、特殊要求,等铭牌参数。,减速机部分,19,1.2,安装前准备工作-1,电机铭牌举例：,安装前请仔细确认,型号、功率、安装位置、电压、电流,等铭牌参数。,减速机部分,20,K,F,87,DV,112,M,4,/,电机附件:温控保护、制动器、强冷风机、编码器等等（祥见电机技术）,电机极数：2/4/6/8等,电机铁芯长度代号：,S/Ls/M/ML/L,电机中心高,电机代号：,DR/DT/DV/DM/CM/CV/CT/DY,减速机特殊安装形式：,F,底角法兰安装形式,T/G,表示扭矩臂安装,减速机机座号,安装形式：,F,法兰安装,没有字母则表示底角安装,X,表示单级减速,M,表示搅拌专用带加长轴承箱减速电机,没有字母表示2级或3级减速,A/H/V/T,表示4种不同的空心轴形式,R/F/K/S/W,系列,GEARMOTOR,型号示例,减速机部分,21,1.3 安装、使用和维护安装注意事项：,减速机或减速电机,只能按规定的安装位置,安装在,平的,、减振的、抗扭的支撑结构上(,Spiroplan,减速器与安装位置无关),。箱体底脚与安装法兰在安装过程中不能过定位以免互相较劲。,油位塞、排油塞、透气阀使用时必须能方便地靠近或可见。,如果改变减速电机安装位置，需要调整,注油量和透气阀安装位置,。,如果,K,系列减速电机的安装位置改为,M5,、,M6,或介于,M5,和,M6,之间的位置时，请向我们的服务部门咨询。如果,S,系列的,S47 S97,的安装位置改为,M2,时，请向我们的服务部门咨询。,在潮湿地方或露天使用时，提供的减速电机具有防腐蚀能力。对油漆可能出现的损坏(例如在透气阀处)要修复,-,主要针对在现场重新喷涂油漆，需要对透气阀与红油堵作保护处理。,减速机部分,22,油位堵头与透气阀的结构,减速机部分,透气阀,油位显示的堵头,油镜,23,油位堵头与透气阀的结构,减速机部分,24,减速机部分,1.3 安装、使用和维护透气阀要求 1,为什么需要透气阀?,减速机运转造成压力升高,采用限压阀(0.12,MPa,）,透气减压阀的原理,透气减压阀即单向阀,减速箱及电机油封通常最大可以承受0.15,Mpa,压力,透气减压阀的使用,透气减压阀使用方法如右图,透气减压阀安装的位置：,总是安装在减速机较高部位,25,1.3 安装、使用和维护透气阀要求 2,减速机部分,运输过程中为防止透气阀由于外界因素引起的漏油,采用橡胶紧固件密封,减速机运转前应拆掉橡胶紧固件,26,透气减压阀错误使用后果（未除去橡胶密封件）,减速箱体输出轴油封漏油(,通常可以不必维修,),减速机箱体与电机联接法兰漏油(,必须进行维修,),电机定子进油,(,必须进行维修,),1.3 安装、使用和维护透气阀要求 4,减速机部分,27,实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项,装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难,如:注意装配时的润滑剂,安装前应检测轴、孔的配合公差,各输出元件采用正确的安装方法可以,避免产生附加的径向载荷及轴向力,安装精度应该严格按照相关标准执行。,必须避免粗暴拆卸，否则可能损坏减速,机,1.3 安装、使用和维护实心轴安装 1,减速机部分,28,1.3 安装、使用和维护实心轴安装 1,减速机部分,29,1.3 安装、使用和维护实心轴安装 2,减速机部分,30,减速电机的安装调整,实心轴配皮带轮，联轴器的注意事项,压入法，尽量选用细牙螺纹,油浴加热法的温度,禁止轴向击打带轮，联轴器等输出元件,31,1.3 安装、使用和维护实心轴安装 3,减速机部分,32,实心轴配皮带轮，联轴器的注意事项,采用压入法，尽量选用细牙螺纹,如可能，推荐采用热装、均匀加热,要注意热油或热量不要将油封损坏。,禁止轴向击打带轮，联轴器等输出元件,1.3 安装、使用和维护实心轴安装 4,减速机部分,33,1.3 安装、使用和维护实心轴安装 5,减速机部分,34,1.3 安装、使用和维护实心轴安装 6,减速机部分,35,皮带轮，联轴器等输出元件的拆缷方法,利用拉拔器将皮带轮，联轴器等输出元件拆缷,较大的联轴器拆缷工装的制定及拆缷方法,1.3 安装、使用和维护实心轴连接元件拆卸 8,减速机部分,36,1.3 安装、使用和维护力矩臂安装,减速机部分,37,1.3 安装、使用和维护力矩臂安装,减速机部分,38,空心轴安装步骤与注意事项,添加,NOCO,防粘合剂,使用特定工装进行安装,不得用暴力击打减速箱体,1.3 安装、使用和维护空心轴安装 单键（花键）空心轴 1,减速机部分,39,1.3 安装、使用和维护空心轴安装 单键（花键）空心轴 2,减速机部分,空心轴安装螺栓紧固力矩,40,1.3 安装、使用和维护空心轴安装 单键（花键）空心轴 3,减速机部分,空心轴拆缷,使用特定工装进行拆缷,以前不曾使用,NOCO,的或者结合面已经生锈的请用去锈剂,空心轴拆缷时的工装设计及方法,41,1.3 安装、使用和维护空心轴安装 单键（花键）空心轴 4,减速机部分,轴、孔的配合公差，推荐长度请参考,SEW,减速电机手册或有关样本,A：,客户轴带轴肩,不采用,SEW,专用拆装工装,B：,客户轴不带轴肩,不采用,SEW,专用拆装工装,42,1.3 安装、使用和维护空心轴安装 单键（花键）空心轴 5,减速机部分,A：,客户轴带轴肩,采用,SEW,专用安装工装,B,：,客户轴不带轴肩,采用,SEW,专用安装工装,43,空心轴收缩盘安装的注意事项,收缩盘夹紧区一定保证无油脂,收缩盘紧固的要求,1.3 安装、使用和维护空心轴安装 锁紧盘联接 1,减速机部分,44,1.3 安装、使用和维护空心轴安装 锁紧盘联接 2,减速机部分,45,1.3 安装、使用和维护空心轴安装 锁紧盘联接 3,减速机部分,46,1.3 安装、使用和维护空心轴安装 锁紧盘联接 4,减速机部分,47,1.3 安装、使用和维护空心轴安装 锁紧盘联接 5,减速机部分,48,安装注意事项,请按减速电机铭牌所注明的安装方式进行安装，不能随意更改安装，如需更改请咨询,SEW,售后服务部门,减速箱体地脚，法兰的安装机架平面必须减震、抗扭、平整，稳固，且箱体，避免过定位安装。,1.3 安装、使用和维护整机安装 1,减速机部分,49,整机安装的注意事项,安装中除了考虑接线方便之外，还须充分考虑拆缷检修和更换润滑油,主要联轴器：十字滑块联轴器，鼓形齿联轴器，弹性柱销联轴器等弹性联轴器的调整方法及检验标准,根据实际结构选择不同的联轴器,1.3 安装、使用和维护整机安装 2,减速机部分,50,减速电机的安装调整,法兰联结减速器的安装方法,法兰联结减速器输出轴受径向力较大情况:,法兰联结减速器对于固定机架是否有过定位的可能发生,过定位发生解决的办法,调整安装问题,1.3 安装、使用和维护整机安装 3,减速机部分,51,1.4 使用和维护 1,减速机部分,52,1.4 使用和维护 2,53,1.4 使用和维护 3,54,减速器的润滑,减速器不同的安装位置所要求的油量不同,SEW,产品采用的品牌,其它进口润滑油可以替代的品牌,1.4 使用和维护 4,减速机部分,55,1.4 使用和维护 5,减速机部分,56,减速器油润滑日常维护,减速器油润滑检查周期,润滑油样的检查,润滑油样的周期,减速器油池稳定状态图,1.4 使用和维护 6,减速机部分,57,*,磨合过程（运转24小时）油封少量渗漏油/油脂是正常的,常见故障处理,58,如果客户需要,SEW,公司服务部门提供帮助，请客户：,详细说明铭牌上的数据,详细说明故障的类型和程度,详细说明故障发生的时间和情况,详细说明可能的原因,您自己的连系方式（电话、传真）,1.4 使用和维护 7,减速机部分,59,
