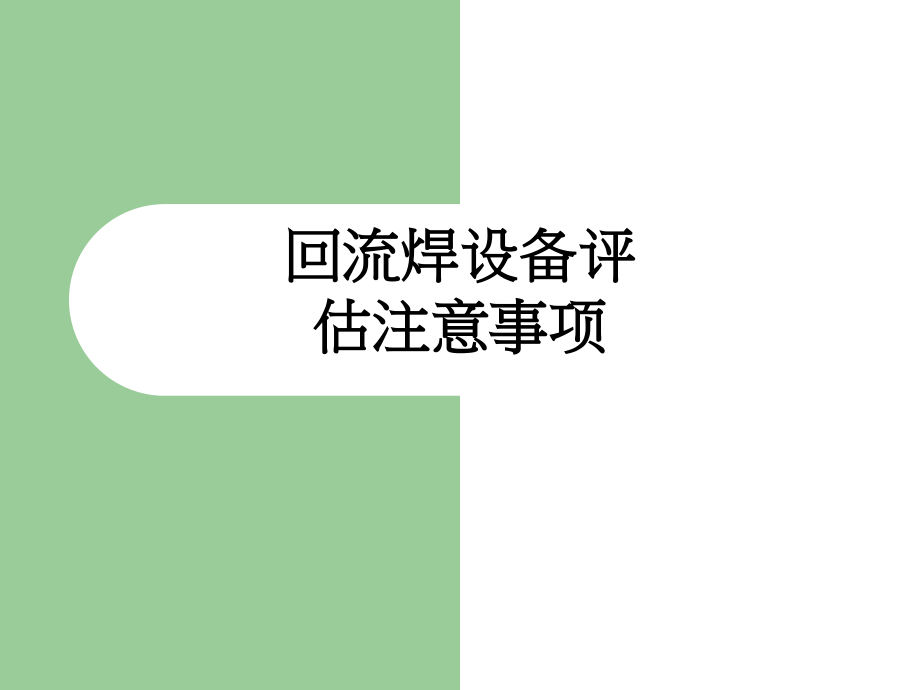

回流焊设备评估注意事项.ppt

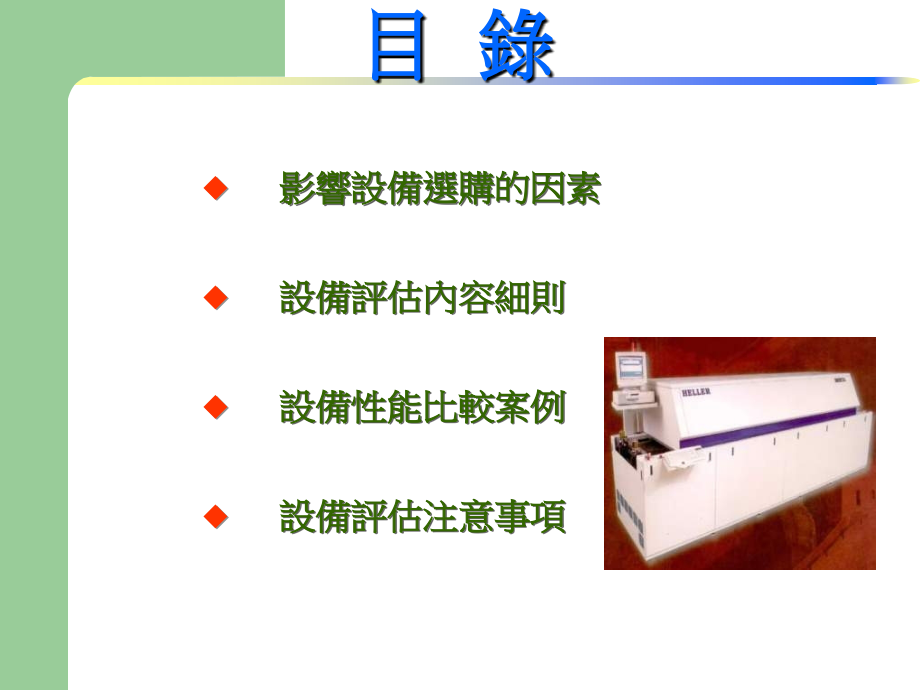

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,回流焊设备评估注意事项,目 錄,影響設備選購的因素,設備評估內容細則,設備性能比較案例,設備評估注意事項,影響設備選購的因素,評 估 內 容 細 則,1.,設備驗證評估項目,2.設備的優越性(供應商),3.未來發展性(廠商描述),4.設備優越性(使用者),1.,基本設計,2.軟件項目,3.耗電量,4.耗氮量,5.加熱系統,6.冷卻系統,7.FLUX淨化系統,8.傳輸系統,9.消耗性成本,10.客服支持能力評估,11.功能及未來必要性評估,12.機器費用評估,13.CPK與T測量,14.MTBFMTTR,設 備 驗 證 評 估 項 目,1.,基本設計,廠商(設備型號),評估項目 規格說明,備 注,尺寸(mm),重量(頓),地面單位面積受重量,爐膛開口高度,軌道自動潤滑系統,進出口有無導輪,停電保護,所需氣壓,2.軟件項目,廠商(設備型號),評估項目 規格說明,備 注,PC控制,密碼操作權限,生產情報管理,異常報警,PROFILE 分析軟體,基板跌落感應(報警),基板堵塞功能(報警),SPC,設 備 驗 證 評 估 項 目,3.耗電量,工作功率,啟動功率,輸入電流,輸入電壓,備 注,廠商(設備型號),評估項目 規格說明,設 備 驗 證 評 估 項 目,4.耗氮量,氮氣充滿爐膛內之均勻性,氣壓控制硬件配置(標準配置/可選,配置,),耗氮量(100ppm O2時),備 注,廠商(設備型號),評估項目 規格說明,設 備 驗 證 評 估 項 目,5.加熱系統,廠商(設備型號),評估項目 規格說明,備 注,加熱區個數/每區長度,熱均溫設計,熱補償設計,溫度精確控制,爐溫曲線切換時間,兩溫區之間串溫量有多大,兩溫區之間最大的溫差值,加熱方式,設 備 驗 證 評 估 項 目,5.加熱系統,升溫時間,溫度控制范圍,溫度控制方式,PCB溫度分布偏差,6.冷卻系統,廠商(設備型號),評估項目 規格說明,冷卻區個數/總長,冷卻方式,降溫能力,設 備 驗 證 評 估 項 目,7.FLUX淨化系統,回收方式,FLUX過濾系統之有效性&密封性,淨化方式,備 注,廠商(設備型號),評估項目 規格說明,設 備 驗 證 評 估 項 目,8.傳輸系統,防止板彎曲,運輸,速度,可調范圍,過板允許,零件,高度,軌道可調寬度范圍,備 注,廠商(設備型號),評估項目 規格說明,設 備 驗 證 評 估 項 目,防掉板設計,馬達控制方式,PCB最大寬度,運輸方式,運輸方向,9.消耗性成本,保養耗品年成本,年度保養總時數,保養週期&保養時數,耗品清單/更換週期,備 注,廠商(設備型號),評估項目 規格說明,保養down機時間生產成本,設 備 驗 證 評 估 項 目,10.客服支持能力評估,廠商(設備型號),評估項目 規格說明,備 注,客戶服務組織及資源,教育訓練(原廠&代理商),訓練中心設備數量,裝機時間及技術支援,設備保修期,保修點位置,市場佔有率,維修備品是否充足及時性,產品可升級能力及前後相容性,產品未來性及指標,MTTR,設 備 驗 證 評 估 項 目,11.功能及未來必要性評估,PROFILE隨機控制,PWI控制,SPC-即時資料彙集CPK分析,備 注,廠商(設備型號),評估項目 規格說明,12.機器費用評估,維修費用(US$),機器保固,機器價格(US$),備 注,廠商(設備型號),評估項目 規格說明,設 備 驗 證 評 估 項 目,13.CPK&溫差(T)值比較,溫差(T)值,ITEMS,1times,2times,3times,4times,5times,6times,7times,8times,avg,Com1,Com2,Com3,Com4,Com5,avg,T,T1,T2,CPK,設 備 驗 證 評 估 項 目,MTTR&MTBF,MTTRMean Time To Repair平均修機時間,1工程師技朮能力水平衡量,MTBFMean Time Between Failures,平均故障間隔時間,1設備穩定性評估,故障時間(Fromto),故障現象,相同故障間隔時間,處理方式,處理人員,設 備 驗 證 評 估 項 目,1.,熱效率高,能耗低,運行可靠,安全,.,2.,溫,度自動控制,各區,溫,差小,3.,出入口可根據基板上零件的大小調節高度,4.,氮,氣控制不超過,300L/min,消耗正常時較低,5.,可進爐,內,氣體循環,自動回收,FLUX,便于清理爐體,.,6.,溫,度控制精確,可滿足不同板的,焊,接,7.,操作控制簡單,故障率低,維護方便,評價人_,_年_月_日,設 備 優 越 性 評 價,設 備 的 優 越 性(供應商),1.,生產更有效的滿足不同板子,不同錫膏需要的設備,.,2.,設備的保養使用更加簡便,故障率更低,3.,設備使用費用更加低,效率更高,.,4.,每,年不定期開發更加先進的設備滿足市場的需要,5.,服務網點進一,步,擴大,以適應客,戶,的需求,.,評價人_,_年_月_日,未 來 發 展 描 述,未來發展Roadmap(廠商描述),设 备 性 能 比 较 案 例,耗電量,Rhem-Suneast V7-Extra,ETC A30-122,Heller 1912,耗電量,Max:83Kw,稳定状态:16Kw/H,Max:46.5Kw,穩定狀態:13.5Kw/H,Max:65.81Kw,穩定狀態:13.3Kw/H,穩定状态下,德日回焊炉耗电量最大,1.,耗電量,耗氮量,Rhem-Suneast V7-Extra,ETC A30-122,Heller 1912,耗氮量(100ppm O2時),低於30m,3,/H,12m,3,/H(視不同產品而有所增減),28 m,3,/H(視不同產品而有所增減),氣壓控制硬件配置(標準配置/可選配置),氮气氣壓計,氧普分析儀均為標準配置,可选配置,可选配置:彈性入口及出口閘門,迴銲區之取樣口選配:氮氣開關閥門,氧氣監控系統,氮氣待命系統(省氮裝置),氮氣充滿爐膛內之均勻性,氮氣註入孔的個數和分布決定著氮氣分布的均勻性,全部有3個氮氣註入孔,3个气体取样孔和兩根氮氣風刀管,/,氮氣注入口,全部共有44點,氮氣可均勻充滿爐膛,2.,耗氮量,穩定状态下,德日回焊炉耗,氮,量最大,设 备 性 能 比 较 案 例,加熱系統,Rhem-Suneast V7-Extra,ETC A30-122,Heller 1912,總結,加熱區個數/每區長度/總長,上,11/,下,11,每區長,300mm,總長,3800mm,上/下12區,每區長240mm,總長5633mm,上,13/,下,12,每區長,300mm,總長,3880mcm,熱均溫設計,每區一個频率可調的熱風風扇和穩流洞板保證散熱均勻性,风扇變頻使用范围,:15-45HZ,熱風風速可調範圍:0.5-6.0m/sec,风扇變頻使用范围15HZ-40HZ（可变频率由变频器控制）,变频热风扇+温流动洞板,实验结果显示ETC,T最小,ETC的均温性最好,熱補償設計,加熱器的熱補償能力取決與控制方式,:PID,迴路控制加熱器,最高加熱溫度可達,350,;,单区加热功率,.,感溫設計,:,每區上下洞板內各有一個感溫棒,在軌道上方靠近,PCB,的空間多增加一排感溫器,感溫更精確。冷啟動升溫時間,30Min,。,Profile,切換時間,1-15Min,PID迴路控制加熱器,各區上下各个溫控組件,單區加熱功率可達2400w,最高加熱溫度可達300,感溫設計:每區上下洞板內各有一個感溫棒。冷啟動升溫時間：德日ETC A30-122。,過板允許零件高度,Top:30mm Bottom:20mm 上下面零件高度可調,但總高度不能超過50mm,Top:20mm Bottom:20mm 總高度不能超過40mm,上下面零件高度可調,但總高度不能超過58mm,鏈條速度,1801800mm/min,4001600mm/min,max:1880mm/min,防止板彎曲,標準配置:中央支撐機構電腦控制,水平/垂直方向移動,可選配:中央支撐機構,可選配:中央支撐機構,防掉板設計,中央支撐機構+掉板感應 可選配鏈網,掉板感應可選配鏈網,標準配置:鏈網+掉板感應,5.,傳輸系統,轨道兼容能力介于,HELLER,與,ETC,之間,设 备 性 能 比 较 案 例,軟體項目,Rhem-Suneast V7-Extra,ETC A30-122,Heller 1912,總結,密碼操作權限,STD，多重設定保護,STD，多重設定保護,密碼設定分兩種模式,生產資料可設定Level Operator,Engineer,Supervisor,软体功能方面三者差别不大,日东回焊炉,軟體漏洞,:生產參數修改後，無須保存機器便執行新設定,這樣在發生品質異常追溯時，由於本次參數修改未保存，在參數修定履歷中並無記錄，因此，不便查找異常原因,生產情報管理,/,PC電腦控制系統提供回銲爐的各种控制及回銲爐條件數据的管理机能控制現狀狀況和故障歷史信息生產業績信息各個溫區的現行溫度与設定溫度的差异用棒形圖形式來表示。,前後連線功能,掉板偵測(Board Drop Sensor),計板功能(Board Count。,異常報警,/,急停止,输送链异常,面盖开启,基板跌落报警,基板堵塞报警,温度异常,过载异常报警,环流风扇马达异常,传感器异常,輸送帶異常,溫度異常,面蓋開啟,過載異常報警,緊急停止,停電保護,基板堵塞報警,基板跌落感應功能,PROFILE 分析軟體,選配,選配,選配:PROFILE 分析軟體,WIN-KIC Standard install in HELLER-WIN,6.,軟體項目,軟體設計處于劣勢,设 备 性 能 比 较 案 例,1,有鉛標準,2.,無鉛標準,測試方法,第一次,:,鋁板空爐,第二次,:,鋁板滿爐,第三次,:,實裝板空爐,第四次,:,實裝板滿爐,(,實裝板選用,MOTHER BOARD),设 备 性 能 比 较 案 例,能力評估,试验设计,T,比较,實驗數據統計分析,炉型,1 time,2 time,3 time,4 time,5 time,6 time,7 time,8 time,avg,Rehm-suneast v7-Extra,13.9,13.9,13.9,13.9,13.3,18.9,21.1,18.8,15.963,ETC,15.5,16.2,16.4,17.7,17,14.3,15.9,12.9,15.738,Heller,15.5,16,17,17.9,18.6,15.5,18.3,12.9,16.463,設備的均溫性,:ETCRehm-suneastHeller,设 备 性 能 比 较 案 例,設備的制程穩定性,HellerETCRehm-suneast,Rehm-suneast,ETC,Heller,CPK,0.204,0.2206,0.364,CPK,比较,设 备 性 能 比 较 案 例,實驗數據統計分析,總結,耗氮量,耗電量,加熱系統,冷卻系統,Flux,回收系統,傳輸系統,軟體,T,cpk,Rehm,劣,劣,中,優,優,中,劣,中,劣,ETC,優,中,優,劣,劣,劣,中,優,中,Heller,中,優,劣,中,中,優,優,劣,優,在回焊爐的重要性能中,德日回焊爐的冷卻系統優越,加熱系統一般,電力和氮氣消耗較多,整體性能處于中等略低水准。,對于無鉛生產,三種爐子都能滿足需求,但德日爐在冷卻和,Flux,過濾系統上占優勢。,设 备 性 能 比 较 案 例,加热效率,热量稳定性（包括温度和风速、风量）,热容量,回温速度,气流渗透能力,气流覆盖面和均匀性,设 备 評 估 注 意 事 項,設備评估需注意以下方面,风速和风量的可调性和可控性,温区间隔绝程度,温区的数目,加热区的长度,冷却的可调控性,对排风的要求,设 备 評 估 注 意 事 項,設備评估需注意以下方面,如加热效率、对流能力、负荷能力、回温能力等等，都缺乏技术指标和量化方法。只有通过实际测试比较才能确保有效益的采购。,测试炉子应该使用特别设计的,PCBA,。虽然有时候实际产品的测试可以看出差别，但由于产品本身的设计未必针对炉子的特性来制定高挑战度的条件，对于一些炉子特性可能不敏感。这造成测试结果不容易判断炉子间的差别,。,设 备 評 估 注 意 事 項,設備评估需注意以下方面,結 束,THANKS!,
