建筑制图CAD绘制工程图平面图的绘制.ppt

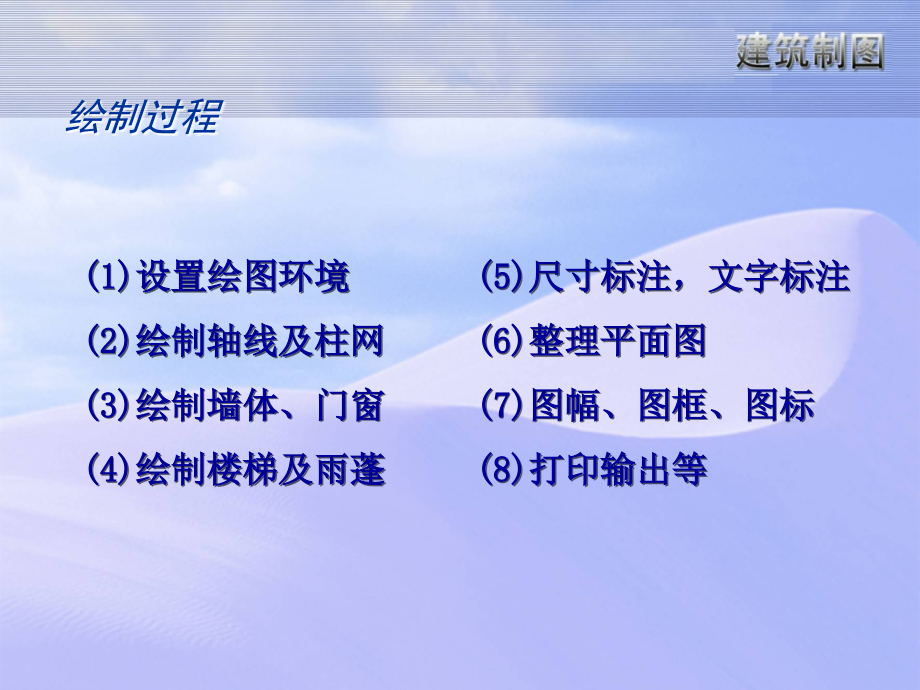

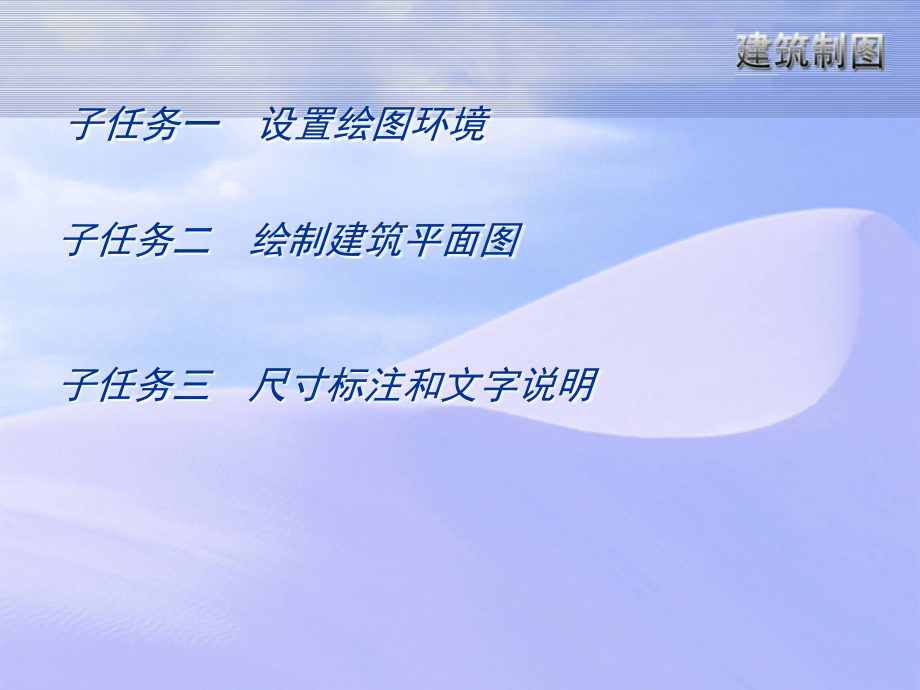

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,绘制过程,(1),设置绘图环境,(5),尺寸标注，文字标注,(2),绘制轴线及柱网,(6),整理平面图,(3),绘制墙体、门窗,(7),图幅、图框、图标,(4),绘制楼梯及雨蓬,(8),打印输出等,子任务一 设置绘图环境,子任务二 绘制建筑平面图,子任务三 尺寸标注和文字说明,子任务一 设置绘图环境,1.,绘图单位设置,建筑工程中，长度类型为小数，,精度为,0,；角度的类型为十进制数，,角度以逆时针方向为正，方向以东,为基准角度。,选择“格式,|,单位”，或在命令行,中键入,UNITS(UN),，将弹出如图,4-2,所示的“图形单位”对话框，用户可,在对话框中进行绘图单位的设置。,1.,绘图单位设置,子任务一 设置绘图环境,子任务一 设置绘图环境,2.,图层设置,建筑工程中的墙体、门窗、楼梯,、设备、尺寸、标注等不同的图形，,所具有的属性是不一样的。为了便于,管理，把具有不同属性的图形放在不,同的图层上进行处理。,首先创建图层。选择“格式,|,图层”,命令，或在命令行中键入,LAYET(LA),弹出“图层特性管理器”对话框。根据,首层平面，建立如下图层：,WALL,（墙,体,),、,DOTE(,轴线,),，,STAIR(,楼梯,),、,WINDOW(,门窗、,DIMENSION(,标注,)5,个,图层，如图下图所示。,子任务一 设置绘图环境,2.,图层设置,设置：,线型,颜色,线宽,子任务一 设置绘图环境,3.,标注样式设置,尺寸标注是建筑工程图中的重要组成部分。,但,AutoCAD,的默认设置，不能完全满足建筑工程,制图的要求，因而用户需要根据建筑工程制图的,标准对其进行设置。用户可利用“标注样式管理,器”设置自己需要的尺寸标注样式。,根据,教材,3.2.2,部分介绍的尺寸标注样式设置方,法，新建一个“,1:100”,样式。,子任务一 设置绘图环境,3.,标注样式设置,子任务一 设置绘图环境,3.,标注样式设置,在“直线”选项卡中设置尺寸线、尺寸界线的格式。一般按默认设置,“颜色”和“线宽”值，“基线间距”设置为,800,，“超出标记”设置为,0,。通过“尺,寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。,对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超出尺寸线”,设置为,250,，“起点偏移量”设置为,300,。,子任务一 设置绘图环境,3.,标注样式设置,子任务一 设置绘图环境,3.,标注样式设置,在“符号和箭头”选项,卡中修改“箭头形状”为“建,筑标记”形状，“引线”选择,默认为“实心闭合”，设置,“箭头大小”为,200,。在“圆,心标记”选项组中选择“标,记”方式来显示圆心标记，,设置“大小”为,200,。,子任务一 设置绘图环境,3.,标注样式设置,在文字选项卡中，设置,字体为,txt,，“文字颜色”为默,认；“文字高度”为,250,；不选,“绘制文字边框“选项。在“文,字位置”选项组中设置“从尺寸,线偏移”,100,。在“文字对齐”选,项中选择“与尺寸线对齐”。,子任务一 设置绘图环境,3.,标注样式设置,用户还可在“调整”选,项卡中对文字位置、标注,特征比例进行调整。,在本例中“使用全局比,例”为,1,。,子任务一 设置绘图环境,4.,文字样式设置,建筑工程图中，一般都有一些关于房间功能、图例及施工工艺的文字说明，将这些文字说明放在“文字标注”图层。,选择“格式,|,文字样式”命令，弹出“文字样式”对话框。,通过“文字样式”对话框设置文本格式。在本例中，样式名为,H300,，字体为大字体,Hztxt.shx,，字高为,300,，如没有,Hztxt.shx,字体，可将此字体文件拷贝到,AutoCAD,的字库中。,4.1,设置绘图环境,4.1.4,文字样式设置,子任务一 设置绘图环境,5.,模板文件的创建,绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后使用。,操作：选择“文件,|,另存为”，弹出“图形另存为”对话框。在该对话框中，选择文件类型选项“,AutoCAD,图形样板（*,.dwt,）”，文件名为建筑模板。单击保存按钮，出现“样板说明”对话框，在说明选项中注明“建筑用模板”，单击确认按钮，完成建筑模板的创建。,子任务一 设置绘图环境,5.,模板文件的创建,1.,绘制轴线网及标注编号,子任务二 绘制建筑平面图,建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼板柱网等细部的布置。所以，绘制轴线是使用,AutoCAD,进行建筑绘图的基本功之一。,定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直径为,8mm,圆圈内。横向编号用阿拉伯数字,1,、,2,、,3,等，从左至右编写；竖向编号用大写拉丁字母,A,、,B,、,C,等，从下至上编写，大写拉丁字母中的,I,、,O,、,Z,不能做轴线编号，以免与数字相混淆。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网,将“轴线”层置为当前图层，打开正交方式，使用直线,Line,命令，在绘图区域点取适当点作为轴线基点,绘制一条水平直线和一条竖直直线，整个轴线网就是以这两条定位轴线为基础生成的,如图所示。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网,绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式,|,线型”命令，弹出“线型管理器对话框”，单击对话框中的“显示细节”按钮，在“全局比例因子”中将其设置,如设置为,100,，即可将点画线显示出来，如图所示。还可以用线型比例命令,LTScale,命令进行调整。,在“全局比例因子”中设置的值越大，线的间隙越大。用户可根据需要选用设定值。,4.2.1,绘制轴线网及标注编号,4.2,绘制建筑平面图,（,1,）绘制轴线网,4.2.1,绘制轴线网及标注编号,4.2,绘制建筑平面图,（,1,）绘制轴线网横向轴线的绘制,通过使用拷贝命令绘制其它轴线，操作步骤为：,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网横向轴线的绘制,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网横向轴线的绘制,继续使用拷贝命令，将轴线,B,向上连续拷贝,5100,、,7500,、,15000,、,18600,、,2100,、,4200,，分别得到轴线,C,、轴线,D,、轴线,F,、轴线,G,，如图所示。,4.2.1,绘制轴线网及标注编号,4.2,绘制建筑平面图,（,1,）绘制轴线网横向轴线的绘制,横向轴线网图,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网竖向轴线的绘制,执行“拷贝”命令，将,1,号竖向轴线以连续方式向右拷贝,4800,、,23400,、,26100,、,33600,、,36600,、,39300,、,48300,、,51000,，分别得到轴线,2,、轴线,3,、轴线,4,、轴线,5,、轴线,6,、轴线,7,、轴线,8,、轴线,9,；至此，得到部分轴线网图如图所示。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网竖向轴线的绘制,轴线网图,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网轴线的修剪与局部增加,某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图,形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间,部分的轴线，修改成下图所示。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,1,）绘制轴线网轴线的修剪与局部增加,修改后的轴线网图,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号,标注轴线编号有两种方式，一种先绘制一个轴线编号图，其余各个轴线编号图可用复制命令 ，再编辑文字内容的方法完成。另一种是先创建轴线编号图块，用插入图块的方法完成其它轴线编号的绘制。,在本例中，以创建图块方式完成轴线编号的标注。利用图块与属性功能绘图，不但可以提高绘图效率，节约图形文件占有磁盘空间，还可以使绘制的工程图规范、统一。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号创建轴线编号图块,使用圆命令，在绘图区域画一个直径为,800,的圆。,定义图块属性。选择“绘图,|,块,|,定义属性”命令，弹出“属性定义”对话框，再按“属性定义”对话框的有关项进行设置。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号创建轴线编号图块,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号创建轴线编号图块,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号创建轴线编号图块,块定义。选择创建块命令，弹出“块定义”对话框。在名称中输入“轴线符号,1”,，单击“选择对象”，选择上述“轴线编号”图形。单击“拾取点”按钮，选择捕捉圆的正上方的象限点，此时对话框呈现为下图所示的画面。单击“确定”按钮后，就定义了名称为“轴线编号,1”,的图块。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号创建轴线编号图块,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号插入轴线编号图块,单击工具栏上的插入块按,钮 ，或在命令行中键,入,INSERT(I),启动插入块,命令，选择块名为“轴线,符号,1”,，然后确定；当出,现“输入轴号”时，依次输,入各轴线编号。,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号插入轴线编号图块,1.,绘制轴线网及标注编号,子任务二,绘制建筑平面图,（,2,）标注轴线编号插入轴线编号图块,最后图形,如图所示,2.,绘制墙体,子任务二,绘制建筑平面图,绘制墙体的方法大致有两种。一种是用“偏移“或者“拷贝“命令，以轴线,轴线为基准，向两边偏移得到墙线，再用格式刷将墙线转换至墙线图层,上，并按墙线的要求进行修剪。另一种是用“多线命令,MLine“,在墙线图层,直接绘制，再通过选择“修改,|,对象,|,多线”，按墙线的要求对多线进行编,辑。现仅介绍用拷贝命令来绘制墙线的方法。,2.,绘制墙体,子任务二,绘制建筑平面图,（,1,）拷贝轴线,执行“拷贝“命令；选择所有横向轴线，以连续拷贝的方式将所有横向轴线向左右各复制一次；本例中墙厚为,240MM,，故拷贝距离各为,120MM,。,所有竖向轴线也依此法绘制。斜向轴线则用偏移命令来进行复制。结果如后图所示,2.,绘制墙体,子任务二,绘制建筑平面图,（,1,）拷贝轴线,2.,绘制墙体,子任务二,绘制建筑平面图,（,2,）修改属性,单击工具栏上的对象特性按钮 ，或在命令行中,键入,CH,（或键入,MO,）,启动对象特性命令，弹出对,话框；选择所有应该在,WALL,层（墙线）的线，在,对话框中将其层设置为,WALL,层，得到如后图所示。,思考：,怎样用另外一种方法“多线”命令来绘制墙体？,2.,绘制墙体,子任务二,绘制建筑平面图,2.,绘制墙体,子任务二,绘制建筑平面图,（,3,）修剪墙线,执行“修剪”和“倒圆角”命令，对所有不合要求的墙线进行修改。,3.,绘制柱子,子任务二,绘制建筑平面图,（,1,）创建柱子,将“,WALL(,墙体,)”,图层置为当前层。,单击“矩形”命令或键入,RECTANG(REC),，绘制一个,300400,的矩形代表,柱子的截面轮廓。,用“图案填充”命令 进行图案填充。,将绘制好的柱子移动到对应的地方，注意使用对象捕捉，准确对正。,柱子的绘制过程如图所示。,3.,绘制柱子,子任务二,绘制建筑平面图,（,2,）拷贝并移动柱子,执行“拷贝”命令或键入,COPY(CO,或,CP),，将其他柱子复制出来；,单击“移动”命令或键入,MOVE(M),将其他柱子移动到对应的地方，注意使,用对象捕捉，准确对正。,结果如后图所示。,3.,绘制柱子,子任务二,绘制建筑平面图,（,2,）拷贝并移动柱子,4.,绘制门窗,子任务二,绘制建筑平面图,（,1,）开门窗洞口,在绘制门窗之前，要在墙体上开门洞和窗洞。以,D,轴上靠近,9,轴处的,M,3,门为例，介绍如何在墙上开门洞和窗洞。,置“,WALL,（墙体）”为当前层，在墙角,A,点（为便于演示，将此处的柱子,删除）处绘制一条短线，再将此线向左移动,2820,到,B,点；使用“拷贝”命,令将此线向左复制，距离为,1200,，即可定出门的位置，在这里也可使用,“偏移”命令得到门的定位,;,再用修剪命令把多余的直线进行修剪。过程,如后图所示。,4.,绘制门窗,子任务二,绘制建筑平面图,（,1,）开门窗洞口,其它的门洞和窗洞都可按以上方法分别开出，得到如下图所示图形。,4.,绘制门窗,子任务二,绘制建筑平面图,（,2,）绘制门窗线绘制门,在本例中，平开门的种类有两种，一是单开门，二是双开门，下面主要,介绍单开门的绘制方法；双开门可以通过镜像复制单开门的方法得到。,一般平开门用四分之一圆来表达，平开门的厚度为,60,。,以,F,轴上靠近,1,轴处的,M,2,门为例。,置“,WINDOW,（窗）”为当前层。,以墙角,A,点为起点绘制一条,900,的短线，端点为,C,点；,选择“绘图,|,圆弧,|,圆心、起点、端点”命令，根据提示行的反馈，依次点,击,A,、,B,、,C,点即可得到一个四分之一圆。,将垂直线向圆内偏移,60,，用来表示门的厚度。,平开门制图过程如后图所示。,4.,绘制门窗,子任务二,绘制建筑平面图,（,2,）绘制门窗线绘制门,4.,绘制门窗,子任务二,绘制建筑平面图,（,2,）绘制门窗线绘制窗,在本例中，窗户为“四线式”；以,A,轴上靠近,2,轴处的,C,2,窗为例。,窗体的绘制方法如下：,置“,WINDOW,（窗）”为当前层。,执行“绘线”命令，绘出与墙面相平的两条窗线；,执行“拷贝”或“偏移”命令，以,800,为距离复制出另外两根线。,平开门制图过程如下图所示。,其他门窗各依上述方法绘出，得到如后图形：,4.,绘制门窗,子任务二,绘制建筑平面图,（,2,）绘制门窗线,5.,绘制楼梯,子任务二,绘制建筑平面图,根据楼梯平面形式的不同，常见的楼梯形式可分为直跑楼梯、双跑直,楼梯、多跑直楼梯等。在本例中，楼梯为双跑楼梯，由为中间休息平台,和梯段组成。在绘制楼梯时，只需在楼梯间墙体所限制的区域内按设计,位置绘出楼梯踏步线、扶手、箭头及折断线等。,本例中首层平面楼梯只能表现一小半；但为便于二层楼梯的绘制，故在,首层也将楼梯的组成部分全部绘出。,5.,绘制楼梯,子任务二,绘制建筑平面图,（,1,）绘制楼梯踏步线,置“,STAIR,（楼梯）”为当前层；,以,A,点为起楼梯间墙绘线交于,B,点，得到第一根踏步线；,4.2.5,绘制楼梯,4.2,绘制建筑平面图,（,2,）绘制楼梯扶手,以第一根踏步线中点为起点向上画线；,将此线向左移动,30,（本例楼井宽度为,60,）；然后向右复制，距离,60,；,执行偏移或拷贝命令将表示楼梯扶手的线复制出来，并且修剪或倒角；,5.,绘制楼梯,子任务二,绘制建筑平面图,（,3,）绘制上下箭头及折断线绘制上下箭头,上下方向的箭头可用多段线绘制：定义起点线宽为,0,，定义中间点线宽为,90,，长度为,300,；接着画线宽为,0,的适当长度的直线；命令执行过程如下,图所示。,5.,绘制楼梯,子任务二,绘制建筑平面图,（,3,）绘制上下箭头及折断线绘制上下箭头,另一方向箭头可用镜像、绘线、倒圆角等命,令完成；,结果如右图所示。,5.,绘制楼梯,子任务二,绘制建筑平面图,（,3,）绘制上下箭头及折断线绘制折断线,关闭正交状态；,在左梯段中部偏下位置绘斜线；,用多义线命令绘折线；,修剪及倒圆角；,过程及完成结果如图所示。,1.,平面尺寸标注,子任务三,尺寸标注和文字说明,根据建筑制图标准的规定，平面图上的尺寸一般分为三道尺寸，即总尺,寸、轴线定位尺寸和细部尺寸。,标注时可按从细部到总体，也可从总体到细部的顺序。常常使用“线性”、,“对齐”（主要用于斜向尺寸的标注）、“连续”、“基线”等命令进行尺寸,标注。,在本例中，以,A,轴墙体标注为例，采用从细部到总体的顺序，命令主要选,择“线性”和“连续”和“基线”。,1.,平面尺寸标注,子任务三 尺寸标注和文字说明,（,1,）细部尺寸标注,置“,DIMENSION(,标注,)”,为当前层；,将所设置的名为“,1:100”,的标注样式作为当前的尺寸标注样式；,用“线性”命令 ，选取轴线,A,和轴线,1,的交点为起点，选取窗户左侧的墙,体节点为终点，进行尺寸标注；,再通过“基线”命令 标注出三道尺寸如下图所示。,1.,平面尺寸标注,子任务三 尺寸标注和文字说明,（,1,）细部尺寸标注,用“连续”命令 ，以上一步尺寸线终点为起点开始标注，依次选取各个,细部节点，进行连续标注，如下图所示。（为使图面清晰，标注线暂设,为黑色）,1.,平面尺寸标注,子任务三 尺寸标注和文字说明,（,1,）细部尺寸标注,在标注的过程中，发现部分尺,寸重叠，则用“标注样式管理,器”中的“调整”选项卡来进行,调整，如右图所示。可将发生,重叠的尺寸标注的文字放置在,尺寸线上方，带引线，或直接,采用“优化”，手动放置文字。,1.,平面尺寸标注,子任务三 尺寸标注和文字说明,（,2,）轴线定位尺寸标注,选择“连续”命令 ，对平面图上各个竖向轴线之间的尺寸进行连续标注，,标注后的图形如下图所示。,1.,平面尺寸标注,子任务三 尺寸标注和文字说明,（,3,）总轴线尺寸标注,总轴线尺寸在进行基线标注时已经绘出，此处不再讲述。,2.,文字说明,为传达施工图设计信息，建筑施工图中需要标注必要的文字进行说明。,文字标注的内容包括图名及比例、房间功能划分、门窗符号、楼梯说明,等。,2.,文字说明,子任务三 尺寸标注和文字说明,操作如下：,新建“,TXT(,文字,)”,图层，并将其置为当前层；,将“文字样式设置”中所设置的名为“,H300”,的文字样式作为当前的文,字样式；,单击绘图工具栏的文字标注按钮 ，在需要添加文字的地方选择一个合适,的区域输入文字说明。,完成尺寸标注和文字标注后的平面图如后图所示。,子任务三 尺寸标注和文字说明,3.,图面整理与添加图框,子任务三 尺寸标注和文字说明,（,1,）图面整理,根据设计或者图纸仔细检查，使用前述所讲命令对疏漏部分进行增补，以,使图面正确完整。,3.,图面整理与添加图框,子任务三 尺寸标注和文字说明,（,2,）添加图框,一般情况下，图框和标题栏会保存成专门的文件，可供以后绘图调用。执,行插入块命令 ，将图框插入到屏幕上指定的位置，使所绘平面图基本位,于图框正中，再填写标题栏中的内容。至此，平面图绘制完成，结果如后,图所示。,子任务三 尺寸标注和文字说明,平面图的最终效果,
