新建生产车间中的钢结构部分工程施工组织设计.doc

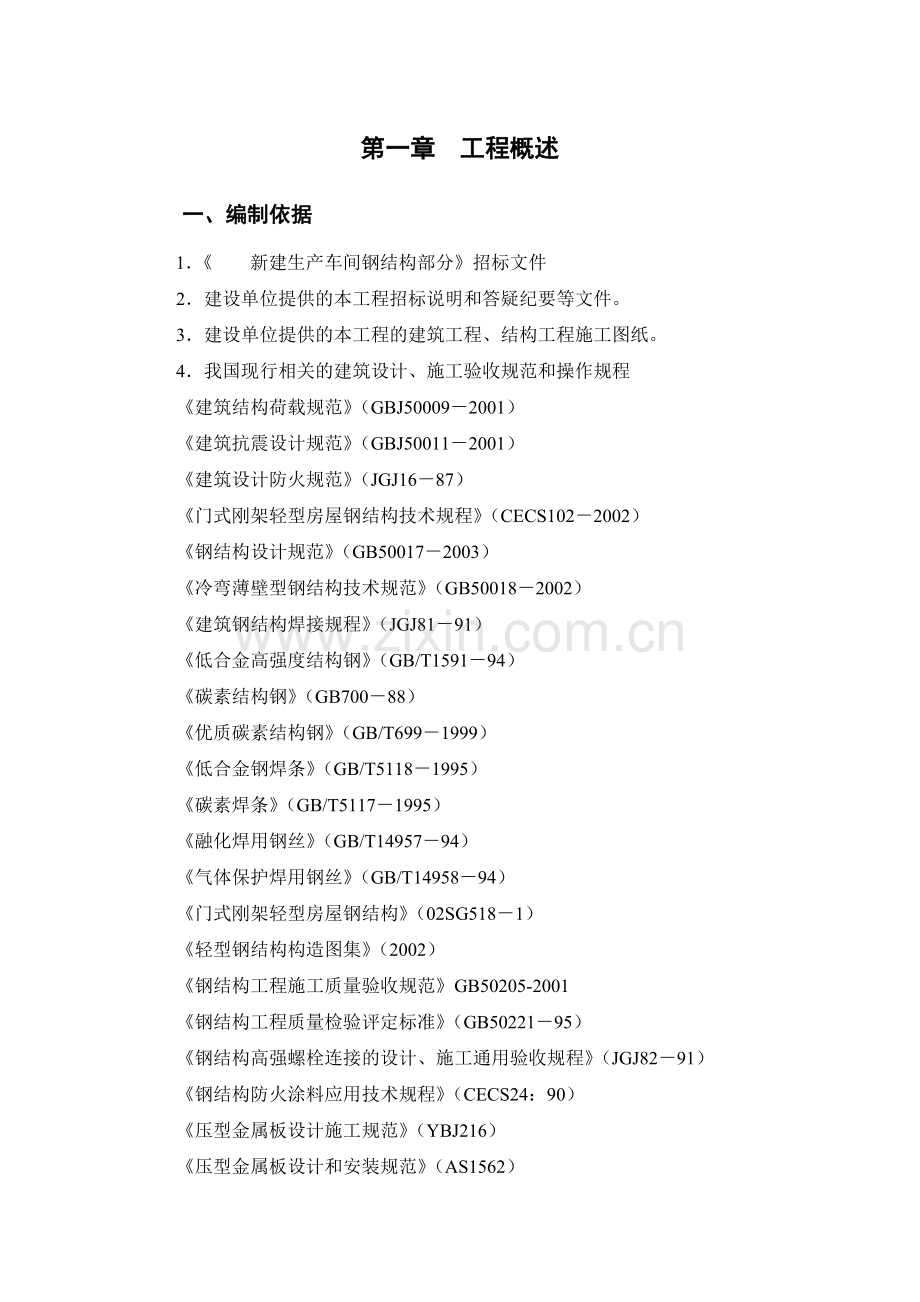

第一章 工程概述一、编制依据1 新建生产车间钢结构部分招标文件2建设单位提供的本工程招标说明和答疑纪要等文件。3建设单位提供的本工程的建筑工程、结构工程施工图纸。4我国现行相关的建筑设计、施工验收规范和操作规程建筑结构荷载规范（GBJ500092001）建筑抗震设计规范（GBJ500112001）建筑设计防火规范（JGJ1687）门式刚架轻型房屋钢结构技术规程（CECS1022002）钢结构设计规范（GB500172003）冷弯薄壁型钢结构技术规范（GB500182002）建筑钢结构焊接规程（JGJ8191）低合金高强度结构钢（GB/T159194）碳素结构钢（GB70088）优质碳素结构钢（GB/T6991999）低合金钢焊条（GB/T51181995）碳素焊条（GB/T51171995）融化焊用钢丝（GB/T1495794）气体保护焊用钢丝（GB/T1495894）门式刚架轻型房屋钢结构（02SG5181）轻型钢结构构造图集（2002）钢结构工程施工质量验收规范GB50205-2001钢结构工程质量检验评定标准（GB5022195）钢结构高强螺栓连接的设计、施工通用验收规程（JGJ8291）钢结构防火涂料应用技术规程（CECS24：90）压型金属板设计施工规范（YBJ216）压型金属板设计和安装规范（AS1562）钢结构设计规范（JGJ8291）5我国现行的安全生产、文明施工、环保及消防等有关规定6 市建筑工程施工现场安全管理标准7我公司项目管理手册8我公司现有同类工程的施工经验，技术力量和机械化施工能力。二、工程概况本工程为 股份有限公司 新建生产车间中的钢结构部分工程。 工程名称 股份有限公司 新建生产车间中的钢结构部分工程工程地址 广源西街南侧建设单位 股份有限公司 设计单位 基本特点、双层屋面板，带采光带；、多跨双坡带毗屋刚架，内天沟，直径160UPVC落水管排水；、局部夹层，夹层楼面采用高强度楼承板及钢砼；、双层墙面板；建筑面积 12296.81平方米层数 单层局部二层，多跨双坡带毗屋刚架，楼面采用钢承板及钢砼。建筑高度 高跨檐高10.75米，低跨檐高8.15米，屋脊12.5米。建筑跨度 二连跨双坡，最大跨度约31米结构类型 轻钢结构基础情况 柱脚锚栓，吊装后土建细石砼二次浇灌柱梁构造 焊接型钢，采用Q235B或Q345B钢，节点连接采用高强螺栓。屋面构造 高跨双面彩钢（镀铝锌）压型板折线形双坡屋面，低跨采用复合彩钢板单坡屋面。涂装要求 钢材表面采用喷丸处理达Sa2.5级，底漆、防火涂料（专业公司施工）。本工程总跨度为96m，单跨度为24m，柱距为9m。建筑物耐久年限（结构）50年，抗震8度设防。 本钢结构工程工程范围包括主体门式钢架部分安装、屋面安装、墙板安装、门窗安装以及雨棚的安装。门式刚架主钢结构梁柱的钢材采用现行国家标准碳素结构钢（GB70088）规定的Q235B钢和低合金高强度结构钢（GB/T159194）规定的Q345钢。门式刚架副钢结构的焊接檩条、墙梁采用Q235B或Q345钢，非焊接的檩条、墙梁、支撑、门框、雨棚等构件采用Q235A钢。屋面板采用双层彩钢板内安装玻璃棉做法，屋面采光带采用双层玻璃透光板。墙板采用双层面板内安玻璃棉做法。本工程的关键环节在钢结构框架的安装，钢结构框架的安装质量直接涉及工程的可靠度，也是其后续工程即屋面安装、墙板安装、门窗安装以及雨棚安装顺利进行的前提保证。由于工程施工面积较大，工程量较大，在安装钢结构框架时，要设计合理的施工顺序，一方面保证施工的安全进行、顺利进行，一方面保证可以流水作业进而有序合理的保证工期。三、工程特点本工程呈以下四个特点：（1）施工面积大：因本工程主体为单层轻钢厂房，总占地面积约为12296.81平方米，所以各种构件必须分类就近堆放及保管，尽量减少材料的二次搬运，同时合理安排起重机行车路线，做到均衡施工，以提高工效。（2）构件品种多：本工程因各种钢构件均需工厂加工制作，现场拼装工作量大，故各种构件必须按图纸要求分类编号，小构配件须分类打包，并进行有组织运输、有计划堆放。（3）工种多：本工程计划工期为75日历天，工期较紧，所以必须合理安排各工序平行交叉均衡施工，不可避免造成工种交叉作业等，故合理协调安排各工序工种的施工，以免造成不必要的窝工。根据以上三个特点，我公司将在组织施工过程中，将克服各种不利条件，以饱满的精神，拼搏求实的工作作风，创一流的管理水平，一流的工程质量，一流的工程速度，以优良工程为目标，顺利完成该车间钢结构厂房工程的建设任务。第二章 项目管理我公司具有雄厚的技术力量，拥有强大的科研实力，丰富的实际施工经验。近年来我公司先后承接了一批民用与工业建筑项目的设计与施工工作，积累了丰富的施工经验和大量的施工技术资料。我公司对承接本项程具有极大的信心，对与此项工程相关单位的合作充满诚挚的意愿。为此我们组织了各类专业技术人员对招标文件及原施工图进行了细致的探讨，精心编制了本工程施工组织设计。如我公司有幸中标承建，我们将依靠本公司的科研、管理、人才、技术、装备的优势，遵循设计、严守合同、精心组织，确保工程优质、如期完成。一、项目管理目标质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。2工期目标本工程计划总工期为75天。计划开工日期2004年6月15日，6月20日开始结构部分安装，8月10日前除门、窗外主体封闭，计划竣工日期2004年8月30日。3. 安全目标确保无重大安全事故发生，轻伤频率控制在3以内。4文明施工目标达到本企业文明施工工地的标准，争创文明样板工地。二、项目管理组织机构本工程施工管理将委派具有同类型工程施工经验的优秀管理人员组成工程项目经理部，项目经理部在公司总部领导下充分发挥企业的整体优势，按照“总部报务控制，项目受权管理，专业施工保障，社会协力合作”的公司项目管理模式，GBT19002ISO9002标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和优化企业及社会生产要素，以此出色地实现我公司的质量方针和质量目标，以及对企业的承诺。为规范该项目的管理工作，项目经理部将执行公司颁布的项目管理手册、质量保证手册、CI工作手册、项目技术手册、项目质量管理手册、项目安全管理手册、项目成本管理手册。三、主要岗位的职责1项目经理的职责1）按授权范围负责项目合同的全面履约；2）参与专业的合同谈判，并认真履行与业主签定的合同；3）组织编写工程总结，参与公司组织召开的项目制造成本测算会议；4）根据公司下达的制造成本，领导编制并保证项目制造成本计划的实施；5）主持编制项目质量计划和施工组织设计；6）指导商务经理做好合同管理工作；7）是项目安全生产的第一责任者，工程质量的第一责任人。2现场经理职责1）在项目经理授权下，负责施工现场全面管理工作，是现场的组织与指挥者；2）领导编制项目施工生产计划（年、月、日、周），并组织贯彻实施；3）领导项目质量计划的贯彻实施；4）对施工组织设计、施工技术方案编制与执行情况进行监督与检查；5）对项目安全生产负责；6）领导做好现场文明施工及现场CI形象管理；7）领导组织结构验收与竣工验收工作；3项目总工程师职责1）是施工现场工程技术管理工作的组织者和指挥者；2）协助项目经理做好质量管理工作；3）组织编制项目施工组织设计、施工技术方案、专业施工技术方案和工序设计；4）组织编制项目质量计划；5）领导做好施工详图设计和安装综合布线图设计工作；6）领导技术交底工作；7）领导项目计量设备管理及试验工作；8）负责引进有实用价值的新工艺、新技术、新材料；9）负责项目质量保证体系的运行管理工作；10）参与重大质量事故与安全事故的处理；11）参与项目制造成本实施计划的编制与分析工作；12）参与项目结构验收与竣工验收工作。4工程部经理1）按照项目年度计划，编制项目季度计划、月计划、周计划，并负责计划的落实和实施。2）负责项目质量目标及质量计划的贯彻实施。3）组织分承包方落实质量计划，落实三极制，对工程质量进行过程控制；4）负责对操作层的技术交底。5）负责对安全技术措施的落实，实现项目预定的安全生产目标。5质量负责人1）全面负责项目质量检查监督工作。2）对重点重要部位及工序实施全过程跟踪落实。3）按工程形象进度，分阶段提出质量控制要点，并组织落实。4）定期召开质量例会或分析会，研究质量状况及存在问题的负责人依情节严惩程序进行处罚。6安全负责人1）在生产经理的直接领导下，履行安全生产工作的监督职责。2）对项目各项安全生产管理制度的贯彻与落实情况进行检查和具体指导，及时发现薄弱环节或失控部位，并提出整改意见，并跟踪复查。3）查处违章指挥、违章操作、违反劳动纪律的行为和人员，督促有关人员对重大事故隐患采取有效的控制措施，必要时可责令其停产并及时报告现场经理。4）组织相关人员开展安全监督与检查工作。四、公司总部对项目的管理在工程中标后，公司根据工程需要配备经理部的各级管理人员，并根据对业主的承诺的工期、质量、安全、目标等下达责任状，项目根据责任书要求按照公司“项目管理手册”、“项目质量管理手册”、“项目安全管理手册”以及施工过程的协调和服务等要求组织施工。在施工过程中，公司总部除负责施工组织设计、质量计划、环境策划的审核外，还负责对项目施工阶段的各项管理进行监督和控制。主要部门职责如下：1项目管理部1）负责组建项目经理部及项目经理人选的推荐和施工前期策划准备；2）审核项目施工组织设计，对施工组织设计与技术方案的编制进行跟踪管理；3）负责施工进度计划控制，生产要素的平衡调配；4）负责编制项目预算制造成本，并定期检查执行情况；5）参加项目经理部组织的结构工程及竣工工程的验收工作；6）施工技术资料的管理定期抽检，竣工时对资料的审定；7）下达工程项目管理责任目标委托书（包括质量、工期、安全等方面）。并定期检查、考核；8）计量管理；9）组织工程竣工验收；2中心试验室负责材质校验，施工试验；3质保部1）审定项目编制的质量计划，创优计划；2）定期检查项目质量计划及质量保证体系工作情况；3）参加项目结构及竣工工程验收；4）负责创优工程资料上报及联络公关事宜；5）参与项目重大质量事故的调查及处理工作；6）负责质量保证体系ISO9000标准及环保体系ISO18001的运行检查、考核、验收；7）定期检查项目阶段计划、项目阶段预控计划实施情况；8）定期（月度）对项目工程施工质量进行检查，并写出检查报告通告各项目经理部；4安监部1）督促项目安全保证体系的正常运行与安全生产责任制的落实；2）督促项目认真贯彻执行各项安全管理制度；3）参与重大安全技术措施的编制；4）协助项目实施安全教育培训及年审工作；5）负责现场CI形象策划与管理；6）定期对项目施工现场的安全防护、临电、机电防护及文明施工进行检查；7）对项目安全管理工作进行考核评定；8）对项目安全总监的工作予以指导与帮助；9）监督、控制重要劳动保护用品按规定采购并正确使用。5合约部1）分包合约管理；2）公司内部专业公司合约管理；3）对业主指定分包方合约管理；6技术发展部；1）结合工程特点，有针对性的组织项目经理部推广三新；2）为项目经理部的科技示范项目提供技术信息与具体指导；3）收集有关信息资料，建立信息资料库；4）协助项目经理编制工程施工技术总结。7项目经理部1）贯彻执行国家和工程所在地政府的有关法律、法规和政策，执行公司的各项管理制度；2）维护公司的企业形象和社会信誉，尊重并贯彻业主的意见和要求；3）遵照公司质量手册和对业主的承诺，制订项目质量工作计划，建立和运行质量保证体系，确保工程质量达到合约要求的标准；4）参与业主合同谈判，认真履行与业主签订的合同；5）按照合同工期的要求，编制项目施工总进度计划及季、月、周施工进度计划；6）负责审核项目制造成本实施计划，并认真执行；7）认真执行有关技术规范与标准，积极推广应用新技术、新材料、新工艺，工程竣工后，认真做好上述总结和项目管理总结；8）做好文明施工，建立和运行环境保证体系；9）对项目安全生产负责；10）负责保修期内工程的所有保修工作；五、材料采购1材料调剂和及时供应是确保施工工期和建立正常施工秩序的重要因素。作为项目技术部须随时掌握工程进行情况，由总工负责，编制严密的材料使用计划，项目物资部根据技术部提供的物资采购计划，在公司合格分包商名录中选择多家合格分供方，并通过对其材料、规格、性能、服务及价格等多方面考察或试验后，报总包、业主和监理审批择优选择。2除特殊注明外，本工程所用材料、材质、规格、施工及验收均按照国家批准的现行规范、规程办理。3本工程所用材料如需以其它规格材料代替，需经过核算，并征得业主、监理工程师和设计单位同意。进场的材料需按规范要求取样试验，合格后方可使用，严禁无证和不合格材料用于本工程上。所有材料的取样试验和保管、发放，项目经理派专人负责，积极采用环保材料，对于非环保型材料要尽量减少使用，对有毒有害材料严禁用于工程。六、初步拟定项目施工技术力量配备严格按照项目施工管理，实行项目施工负责制，对本工程实施全面全过程的管理。项目组织机构人员名单如下： 序号姓 名职称学历拟在本项目中担任的工作1教授级高级工程师研究生项目经理2教授级高级工程师研究生现目总工3工程师本科现场经理4工程师研究生后勤经理5助理工程师研究生生产经理6助理工程师本科技术资料负责人7助理工程师本科安全管理负责人8助理工程师本科工程材料负责人第三章 施工准备一、技术准备1根据工程特点，结合现场实际情况，绘出施工平面布置图和临水、临电布置图。2认真审核、熟悉新旧施工图纸，领会设计意图，做好图纸会审。3明确工程内容，分析工程特点，并由技术负责人组织编制切实可行的分部分项施工组织设计。明确钢结构专业与常规土建以及钢结构与装饰工程的工作交接、互检、协调的具体内容与方法。4对施工班组进行有针对性的技术交底。5根据工程实际情况划分施工区域,并以此为依据确定劳动力及材料需用量。制定流水作业图，具体细化到每道工序在每层、每个流水段的作业部位及作业时间。6根据施工图提出半成品等材料加工计划。提早落实各种材料的货源，并根据工程进度计划确定进场日期。同时要做好各种材料进场的复试工作和样本、样品的报验工作。7根据工程的需要培训操作工人。特殊工种操作人员必须持证上岗。8对照施工图查验现场实际情况，提前将无法按照设计意图施工的部分整理出来，提前与设计协商施工方法。二、施工现场平面布置1现场布置要求：现场周边场地较狭窄，为保证施工现场内的畅通，确保进出场物流通畅。现场需保证一定量的办公用房及库房。钢结构构件运至现场后，按安装顺序分批吊运到安装现场并分散摆放。2临电布置要求说明在施工现场配置二级配电箱。三、施工机械设备准备建筑施工需要消耗巨大的社会劳动，在一些繁重的劳动施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧蜜相连的，所以，在选择施工机具时，我们还要从施工组织的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，我们将初步选择如下主要施工机具运用到本工程中：3.1 测量仪器选用序号名 称数量备 注1全站仪1定点、放线、测距2经纬仪DJ21垂直度3水准仪Z31测标高、找平3.2 安装设备选用序号名 称规格/型号数 量汽 吊吨2台2电动板手4把3气割设备5套4电 焊 机BX1-315F-25台5钢 卷 尺若干6板 手若干7电缆线及钢丝绳若干8手 动 葫 芦3T4只9千斤顶1只10总配电箱1套11铆钉枪5把12电 钻10把13切割机125型2台14移动铝管架外靠轻便式2付15钢管脚手架扣件式或门型若干3.2 制造设备选用序设备名称设备型号数量一起重设备1 天 车10T12龙门式吊车5T1二锻压设备1剪板机QC12Y-16250012剪板机A081613矫正机JZ-4014组立机Z12B113折弯机WC67Y-160/40001三金属切削设备1摇臂钻床Z3040及ZN305012台式钻床Z40-2313吸铁钻A05000及J2314砂轮切割机M30251四气割设备1火焰切割机CG1-300及ZSC-4005五焊接设备1CO2半自动焊机KR500及35052埋弧自动焊机DC-100053可控硅整流弧焊机ZXS-40014交流电焊机BX1-500F及300F-39五动力动能设备1焊剂烘干箱YGCH-G-10022压缩机SA350AII13空压机HTA-1201六铸造设备1抛丸清理机M2001七涂装设备1自动喷涂机GPQ9C及GPQ20C2八检试验设备1漆膜测厚仪TT220及34522超声波探伤仪CTS-22B及DUT-9723电子称SRS-51四、劳动力计划根据工程特点、所采用的主要施工方法及施工作业进度计划施工劳动力计划安排如下：各工种劳动力按动态管理，根据工程进展情况调整。序号工 种人数负 责 内 容1作业班长2现场作业指挥2安装工25钢结构、维护结构安装3测量工4测量、校正定位4电焊工3焊接5电工1现场电管理6吊工10吊装7力工10搬运等8架子工5搭建临时脚手架共计60五、主要设备材料用量计划暂按经济标中工程量清单列出数量考虑。六、工程安装进度计划 该钢构工程安装进度计划采用划分三级网络进行动态管理，一级网络为工程总安装进度计划，由甲方和公司共同管理，二级网络为各阶段施工安装进度计划，由公司与项目管理部共同管理，三级网络为细化至工序节点的工作计划，由项目部和各班组具体实施，本设计书中略。 钢构进场日期暂定为2004年6月15日进场，具体进场开工时间为6月20日。鉴于甲方实际要求，经过反复核定，并针对工程结构特点以及拟采用的施工安装机械，计划钢结构工程安装总工期75天，（主体应在2004年8月10日完成，工期为50天）其竣工日期暂定为2004年8月30日。 具体工程安装进度计划详见最后附表。相关工程安装进度保证措施详见后面章节“施工保证措施”。四、施工方法及主要工艺 一、构件制作与运输 依据厂内设备条件和钢结构制作的主要工艺流程，构件生产次序为：柱 梁 檩条、天沟、支撑 小型钢构配件 屋面板材（含配件） 墙面板材（配件）等。依以上生产次序，生产过程中主要抓住以下几点：1、放样制作样板时用金属划针放样，以确保其样板的精密性和正确性。放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。2、下料切割下料前严格按工艺详图对照品种、规格、牌号是否一致，必要时请有关人员鉴证，应确认所用材料与图纸要求对应相符时才可切割。钢板的剪切线、气割线必须弹直，当钢板有起伏呈波浪状时应特别注意。下料切割方法有气割、剪切、冲模落料、坡口和锯切，切割前应对钢板或型材进行矫正。对接、焊接钢板或型材必须进行检验和探伤，确认合格后才准切割，不得使一次剪切的宽度超过剪板机的宽度。剪切的长度超过剪板机宽度的料要采取相应的措施。可以放加工余量在剪切后进行刨边或者用自动割刀加工。下料切割尺寸公差应符合手工切割小于1.5MM，自动半自动切割小于1.0MM，垂直度应不大于钢板厚度的5%，且不大于1.5MM标准规范，切割周边要求光滑平整。下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验，经检合格后进行合理堆放，做上合格标识和编号。3、制孔制孔采用钻孔、冲孔、气割割孔等几种方法，普遍采用钻孔，另外该工程不重要的节点板、垫板、加强板及角钢拉撑等构件孔可采用冲孔。制孔前先在构件上划出孔的中心线和直径，为了提高效率，可采用涤纶片基的划线模板划线及将数块钢板重叠起来一齐钻孔。钻孔的允许偏差超设计和规范时，不能采用钢块填塞，可采用与因材质相匹配的焊条熔焊后重新制孔。4、矫正矫正工作贯穿钢结构制作的全过程。矫正主要采用机械矫正和火焰矫正等方法。因火焰矫正是利用局部受火焰加热后的收缩变形去抵消已经产生的焊接变形，故如果第一次矫正没有达到质量要求范围，可在第一次加热位置再进行火焰矫正，矫正量过大可在反方向再进行火焰矫正，直至符合技术要求，但加热温度要有控制范围。5、组立组装下料后的平板由专业放样人员划出中心线、定位线，在组立机上进行点焊定位固定，使其形成图纸所需形状。在组装前，组装人员必须熟悉施工图、组装工艺及有关文件的要求，并检查组装零部件的外观、材质、规格、数量，当合格无误后方可施工。组装定位采用断焊，其断焊长度30-50MM焊缝不大于设计焊缝的2/3，断焊分布均匀，保证有足够的强度和刚度。对大、长、复杂构件必须选择合适的工作平台，放出1：1实样，确认无误后按设定的组装程序工作，使用工具、器具等必须合适可靠，组装的间隙错位、垂直度、角度、平行度要严格控制，并满足规定要求，待检验后才准正式焊接。6、焊接与再矫正主要采用门式埋弧焊机对组立的H型钢等进行焊接，焊接人员必须持证上岗。焊接时必须根据钢板的规格尺寸按工艺要求选用相应的焊丝、电流、电压和焊接速度。对焊接材料选用要严格按照钢材焊接焊条、焊丝焊剂选配规定。该工程构件原则上选用适合各种焊接位置及焊接方式的低氢钾型焊条，使用前应仔细检查，凡发现有药皮脱落、污损、变质、吸湿、结块和生锈的焊条、焊丝、焊剂等焊材，不得使用。H型钢焊接后，因焊接对钢材进行局部不均匀的加热，而导致焊接应力的产生发生焊接变形。故应进行矫正，矫正在矫正机上进行。7、喷丸除锈构件成品采用全自动喷丸除锈机进行喷丸除锈，构件的磨擦面经处理后再喷丸并加以保护，磨擦面应规定要求制作，并做抗滑移系数试验，以确保磨擦系数达到要求，经处理的磨擦面不得有飞边，毛刺、焊疤或污损等，喷丸除锈等级应在Sa2.5级以上，并保证下下道涂装工程的可靠。8、涂装及编号构件经除锈检验验收合格后，必须在返锈前涂完第一道底漆，一般在除锈完24小时内涂完底漆。必须严格根据工程要求在车间对构件进行底层喷涂，做到喷涂均匀，无明显起皱流挂，附着良好，油漆的种类 、遍数、涂层的原度应符合设计要求。涂装时应对柱脚底板、高强度螺栓摩擦接合面、现场待焊接的部位相邻两侧各100mm的热影响区及超声波探伤区域等部位应进行保护。涂装完毕后，应在构件上标注构件的原编号，标记可用标签或油漆直接写，必须时可标明重量，重心位置和定位标记，且构件编号宜放置在构件两端醒目处。9、钢檩条和板材制作（含配件）该钢构工程檩条由技术部提供具体的放样图纸，并由厂内选派有多年经验的工人对其进行加工制作，为确保构件的质量，同时指定专人对加工件进行质控。板材生产首先核对所用彩板是否与合约要求相符，生产时必须先试车，检验首件产品合格后方可成批生产，并定时、定量进行检查。产品经检验合格后，贴上合格标识，并进行合理堆放。10、钢构件验收出厂前必须对钢构件进行验收，出厂的成品构件应具有出厂合格证及有关技术文件等，并在工厂内进行预拼装，检查是否符合设计尺寸和整体质量情况等，待检验合格后方可出厂。11、成品的堆放及装运钢构件制作完毕后，考虑到不能及时运出或暂时不需安装，故需及时分类标识、分类堆放。堆放需考虑到安装运出顺序，先安装的构件应堆放在装车前排，避免装车时的翻动。钢构零配件及小型构件须分类打包捆扎，必要时进行装箱，箱体上应有明显标识。像拉条等细长杆件可用镀锌铁丝捆绑扎，但每捆重量不宜过大，吊具不要直接钩在捆所铁丝上。彩板及配件按规定包装出厂，包装必须可靠避免损伤或刮痕，每件包装巾上标签，注明材质、形状、数量及生产日期。选择合理装卸机械，尽量避免构件在装卸时损伤，特别是要考虑该工程屋面板较长的情况。成品装车时尽量考虑构件的吊装方向，以免运抵工地重新翻转，装运构件时务使下面的构件不受上面构件重量的影响而发生下垂弯曲现象，故下面的构件应垫以足够数量的方木。成品装车时应成套，以免影响安装进度。因该工程运输采用公路运输，故装运的高度极限为4.5m，构件长出车身不得超过车间2米。12、钢结构制作主要工艺流程钢结构制作主要工艺流程见下面流程图NO.4A：焊 接矫 正小 装 配总 装 配端部铣平焊 接矫 正端部铣平成品钻孔铲磨除锈退火处理油漆包装半成品按分类堆放弯 制煨（滚圆）模压边缘加工（铣、刨、铲）制 孔（冲、钻）二次下料 割出厂放 样原材料矫正器剪 冲 锯气 割零 件 平 直拼 装焊 接矫 正 NO.4A 二、钢结构基础工程1、该钢构工程基础虽由土建专业队负责施工，但当基础垫层砼凝固后开始绑扎钢柱砼基础钢筋时，钢结构工程项目部随之立即派专业技术人员进行钢结构螺栓预埋指导工作。为确保上部结构安装质量，也必须与土建施工单位密切配合，共同把关。预埋时必须严格控制地脚螺栓的位置和伸出长度、基础支承面水平度和标高等。2、螺栓预埋施工要点：当基础垫层砼凝固后，即在垫层面上投测中线点，并根据中线点强出墨线，绘出地脚螺栓的位置，根据垫层投测的中心点，把地脚螺栓安放在设计位置。为便于螺栓就位，可采用在工厂预制好的钻孔钢模辅助就位，（也可采用与基础模板连结在一起的钻孔木架，在模板与木架支撑牢固后，即在其上投点放线。）地螺栓安装以后，检查螺栓第一丝扣标高是符合要求，合格后即将螺栓焊牢在钢筋网上。为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用防护套将螺纹进行保护。而为了保证地脚螺栓位置及标高的正确，应进行看守观测，如发现变动应立即通知施工人员及时处理。三、钢结构安装工程1、钢结构安装准备工作 钢结构吊装前按照构件明细表核对进场构件，查验质量证明单和设计更改文件，检查验收构件在运输过程中造成的变形情况，并记录在案，发现问题及时进行矫正至合乎规定。对于基础和预埋件，应先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高(见图表NO.4B)，并必须取得基础验收的合格资料。由于涉及到钢结构制作与安装两方面，又涉及到土建与钢结构之间的关系，因此它们之间的测量工具必须统一。0.000-0.150RC基础水准仪(柱底标高)(基准标高)-0.200(一次浇筑标高)钢柱柱底标高引测示意图（NO.4B）2、钢结构安装该工程系采用两台16t汽吊进行吊装，次构件及板材采用人工悬拉，钢柱吊装采用单机旋转法吊装，梁由于跨度大，又是多节组成故先在地面拼装后再吊装，同时人工抬升辅助拼装，钢梁扶正翻身起板采用两点起板法。为确保吊装安全和避免吊机停转次数，该工程钢结构吊装按行进路线的先后顺序吊装施工，且吊装时先吊装竖向构件，后吊装平面构件，以减少建筑物的纵向长度安装累计误差。具体施工时采用一台吊车负责轴和，另外一台吊装轴和，两台吊车同时进行吊装：1） 应当利用两台吊车将各自负责的区域的钢柱从A轴开始依次进行吊装，直至把所有钢柱进行吊装完毕。2）吊装钢柱过程中应当同时进行钢柱的校正和钢大梁的拼装工作。钢柱吊装完毕和校正完毕，进行钢梁的吊装，计划每一带毗刚架吊装四钩子。拼装时对容易变形的构件应作强度和稳定性验算，必要时采取加固措施。设计要求顶紧的节点，相接触的两个平面必须保证有70%梁紧贴，用0.3mm塞尺检查，插入深度的面积之和不得大于总面积的30%，边缘最大间隙不得大于0.8mm，需要利用已安装的结构吊装其它构件和设备时，应征得设计单位同意，并采取措施防止损坏结构，确定几何位置的主要构件，应吊装在设计位置上，在松开吊钩前就作初步校正并固定。3）吊装钢梁的同时，每两榀之间的系杆同时在钢柱和钢梁校正之后安装，与刚架形成稳定的体系。依次进行吊装直至完毕。4）檩条、墙梁、支撑、拉条以及隅撑在钢梁吊装时应当可以进行交叉作业，在吊装钢梁同时人工笨力安装支撑体系。3、钢柱的吊装与校正钢柱的吊装方法与装配式钢筋混凝土柱子相似，该工程由于结构吊装时间紧，故拟采用人工抬升辅助就位，构件就位后采用单机旋转法吊装（见图表NO。4C），为提高吊装效率，在堆放柱时，尽量使柱的绑扎点、柱脚中心与基础中心三点共圆弧。起吊时吊机将绑扎好的柱子缓缓吊起离地20cm后暂定，检查吊索牢固和吊车稳定，同时打开回转刹车，然后将钢柱下放到离安装面40-100 mm，对准基准线，指挥吊车下降，把柱子插入锚固螺栓临时固定，钢柱经初校正后，待垂直度偏差控制在20mm 以内方可使起重机脱钩，钢柱的垂直度用经纬仪检验，如有偏差立即进行校正，在校正过程中随时观察底部和标高控制块扎之间是否脱空，以防校正过程中造成水平标高误差。123（a）平面布置；（b）旋转过程；1柱平放时，2起吊中途，3直立旋转法吊装示意简图（NO.4C）（a）（b） 柱子的垂直校正，测量用两台经纬仪安置在纵横轴线上，先对准柱底垂直翼缘板或中线，再渐渐仰视到柱顶，如中线偏离视线，表示柱子不垂直，可指挥调节拉绳或支撑，可用敲打等方法使柱子垂直。在实际工作中，常把成排的柱子都竖起来，然后进行校正。这时可把两台经纬仪分别安置在纵横轴线一侧，偏离中线一般不得大于3m(详见图表No。4-D)。在吊装屋架时或安装竖向构件时，还须对钢柱进行复核校正。钢柱垂直校正测量示意图（NO.4D）经纬仪视线柱子中心线4、钢梁的吊装与校正 钢梁构件运到现场，先应拼装。钢梁扶正需要翻身起板时采用两点翻身起板法，人工用短钢管及方木临时辅助起板。钢梁翻身就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢梁不变形为最佳状态，达到要求后即进行吊升旋转到设计位置，再由人工在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用高强螺栓固定。并且第一榀钢梁应增加四根临时固定揽风绳，第二榀后的大梁则用屋面檀条及连系梁加以临时固定，因该钢构工程跨度为24米左右，故应设五道以上(拟定为15轴系杆)，在固定的同时，用吊锤检查其垂直度，使其符合要求(简要示意图详见：图表No.4-E)。 本钢构工程因每个节点处的高强度螺栓总数很多，从而安装节点时应当用若干螺栓先暂时作为钢梁临时固定用的临时螺栓。钢梁的检验主要是垂直度，垂直度可用挂线球检验，检验符合要求后的屋架再用高强度螺栓作最后固定。钢梁的起吊示意简图（NO.4E）1吊升前的位置；2吊升过程中的位置；3对位（就位）后位置123 在吊装钢梁时还须对钢柱进行复核，此时一般采用葫芦拉钢丝绳缆索进行检查，待大梁安装完后方可松开缆索。对钢梁屋脊线也必须控制。使屋架与柱两端中心线等值偏差，这样各跨钢屋架均在同一中心线上。临时固定的檩条缆风绳刚架临时固定示意图（NO.4F）5、柱底板垫块安装及二次灌浆 钢柱安装时，因需调整柱高程、通常于柱底端头板下放置垫块，而垫块的尺寸，一般只考虑承载钢架本身的重量。基础砼面的高程与柱底板高程间两者之差即为所需加垫块的厚度，由此可计算出所需垫块的数量。柱底垫块应包括6 mm垫铁和锲形垫铁(详见图表：No.4-G)，锲形垫铁垫到柱底板角。 主钢构吊装校正完成后，才可进行灌浆通常在校正完毕后三天内完成，以免因其他原因造成结构体移位，灌浆材料应采用细石混凝土，使柱底板与基础完全接触，灌浆砼标号比柱砼标号高一级。灌浆前准备工作，削除砼表面过高处使灌浆厚度至少保持4cm以上，去除砼表面的细微物，油脂、泥土等不良物质，而保持适当粗糙。一端及两侧而之模板亦需高出板面，且留出间隔，并稍具倾斜，以使插入木棒或钢筋。灌浆料必须以拌和机拌和，若以手拌和，则缺乏流动性而使水易增加，造成收缩之危险。一经灌注，必须连续不断进行作业，直到灌浆从周围出为止，灌浆料必须从一
