人防地下室技术交底施工交底.ppt

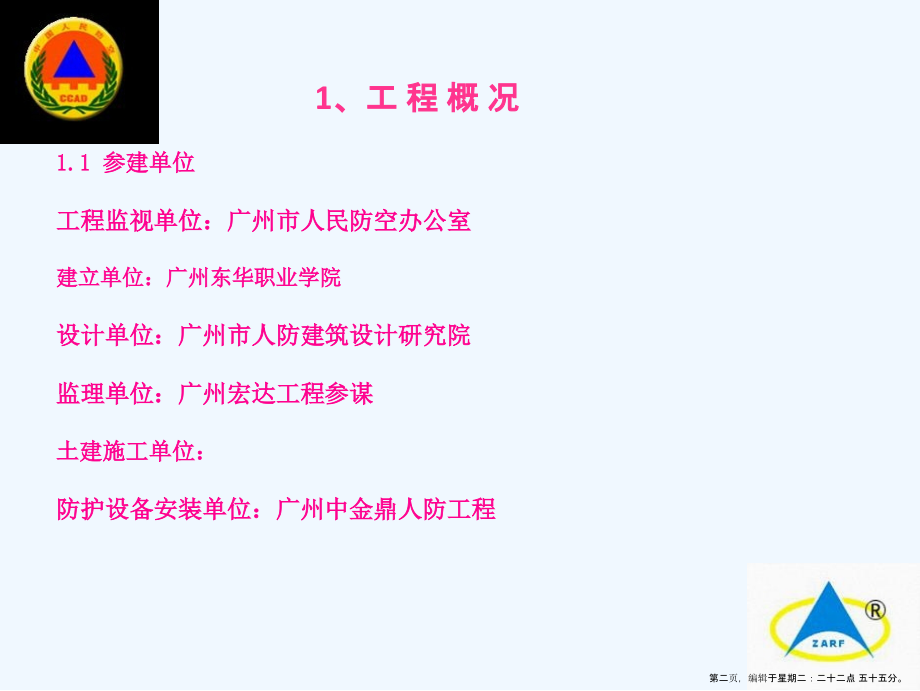

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,人防地下室技术交底施工交底,人防地下室技术交底施工交底人防地下室技术交底施工交底1、工 程 概 况,1.1 参建单位,工程监视单位：广州市人民防空办公室,建立单位：广州东华职业学院,设计单位：广州市人防建筑设计研究院,监理单位：广州宏达工程参谋,土建施工单位：,防护设备安装单位：广州中金鼎人防工程,第一页，编辑于星期二：二十二点 五十五分。,1,、工 程 概 况,1.1 参建单位,工程监视单位：广州市人民防空办公室,建立单位：广州东华职业学院,设计单位：广州市人防建筑设计研究院,监理单位：广州宏达工程参谋,土建施工单位：,防护设备安装单位：广州中金鼎人防工程,第二页，编辑于星期二：二十二点 五十五分。,本人防地下室位于广州市白云区太和镇，由,广州东华职业学院,开发的,地下负二层防空地下室，平时功能为地下车库，战时功能为核,6,级常,6,级二等人员掩蔽所，人防区建筑面积总计,3971,平方米。战时共掩蔽,1600,人。,1.2,设计概况,防护单元名称,战时功能,抗力等级,防化级别,建筑面积（,m,2,）,掩蔽人数,第一防护单元,二等人员掩蔽所,常,6,级、核,6,级,丙级,1979,800,人,第二防护单元,二等人员掩蔽所,常,6,级、核,6,级,丙级,1992,800,人,合计,3971,1600,人,第三页，编辑于星期二：二十二点 五十五分。,2.1 预埋施工阶段,人防工程是一个独立的单位工程，共分为建筑、构造、通风与空调、给排水、电气、消防、装饰装修和孔口防护八大分项。因为其防护密闭性能要求和施工不可逆性，所以人防门预埋件及各相关专业穿墙预埋设备必须一次性整体施工到位，不允许后期钻孔。,在前期预埋施工过程中，各专业明确分工，设备安装与土建施工严密结合，确保不遗漏。,2,、技术交底,A、后浇带施工部署,人防工程口部、防护密闭段、采光井、水池、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。后浇带设置严禁穿越人防大门及临战封堵，也不允许穿越人防功能房间及口部。,假设因根底承台等原因必须穿越人防密闭段时，那么必须同设计院联系，要求设计出具变更。,第四页，编辑于星期二：二十二点 五十五分。,错误的后浇带设置,第五页，编辑于星期二：二十二点 五十五分。,B、构造底板施工阶段：,1、人防口部扩散室、洗消间、密闭通道要设防爆地漏，通过排水管接至口部染毒集水井，并将镀锌管道预埋于构造底板内；战时男女干厕、用水房间只设普通地漏即可，通过排水管接至内部污水集水井，不能接到非防护区。水池所在位置宜预留地漏或者清扫口排至附近集水井。,地漏管必须在底板浇筑混凝土前预埋完成。,底板浇筑前地漏管预埋 完成后的防爆地漏,第六页，编辑于星期二：二十二点 五十五分。,2、防空地下室内的底板应双层双向配筋，上下层钢筋网间应设直径不小于6，间距不大于500 x500梅花状布置构造拉结钢筋。,底板拉结筋大样,第七页，编辑于星期二：二十二点 五十五分。,底板未设置拉结筋 底板设置拉结筋,第八页，编辑于星期二：二十二点 五十五分。,3、当人防地下室构造面与建筑完成面之间有150mm的找平层时，人防钢构造大门门框及临战封堵框下门槛不要求预埋，底板不需要预留凹槽；当人防地下室构造面与建筑完成面150mm时，那么需要预留凹槽，无门槛方便平时汽车通行。,活门槛大门做法,第九页，编辑于星期二：二十二点 五十五分。,临战封堵门槛做法,第十页，编辑于星期二：二十二点 五十五分。,4、人防门门框墙底板反梁钢筋应按照人防图纸施工，其下门槛反梁钢筋的高度应该按照人防门框墙构造大样绑扎，不允许遗漏，并给人防门预留合理的保护层。,值得注意的是：大门框及临战封堵底部反梁结,构为一个主梁和一个次梁，必须按图纸施工到位。,第十一页，编辑于星期二：二十二点 五十五分。,5、人防门安装完后，请其他施工班组不要讲我单位的人防门支撑构造随意撤除，且在模板安装过程中，模板不要将人防门框铰页板封在里面，要与门框铰页板平齐安装。,钢筋支撑被撤除 大门铰页板被模板包裹,第十二页，编辑于星期二：二十二点 五十五分。,C、人防墙体构造施工阶段,1、当人防门门框墙厚度400mm时，四角的内外侧均要设216构造加强钢筋：当门框墙厚度400mm时，四角的内外侧均要设316构造加强钢筋，其长度不小于1.1米。,?混凝土门框墙图集?07FG04编制说明9.4：门洞四角，当墙厚小于或等于400mm时，应各配置2条直径16mm的斜向钢筋；当墙厚大于400mm时，应各配置3条直径16mm的斜向钢筋，其长度不小于1100mm。,第十三页，编辑于星期二：二十二点 五十五分。,2、人防地下室外墙、临空墙、防护单元隔墙、密闭墙双层钢筋网之间要设构造拉结筋6500，梅花形布置，不允许遗漏或增大间距，,第十四页，编辑于星期二：二十二点 五十五分。,错误做法 正确做法,3、人防门的门框墙钢筋应按照人防构造图纸施工，门框墙下部反梁标高控制在合理范围内，不能遗漏、过高或过矮；人防门门洞钢筋横截面宽度应比人防门门洞净空宽度10mm，以满足人防门框横向角钢闭锁盒的预埋安装。,第十五页，编辑于星期二：二十二点 五十五分。,人防门底部反梁预留过矮，超出钢筋保护层厚度,第十六页，编辑于星期二：二十二点 五十五分。,?人民防空工程施工及验收标准?GB50134-2004,6.2.1.5：临空墙、门框墙的模板安装，其固定模板,的对拉螺栓上严禁采用套管、混凝土预制件等。,4、施工中不能破坏人防地下室防护密闭性，在人防地下室的外墙、临空墙、密闭墙、单元隔墙等墙体固定模板的对拉螺栓，应采用一次性止水螺栓巩固，严禁采用PVC套管穿越墙体、重复使用螺杆的施工及放置砼预制件等做法,第十七页，编辑于星期二：二十二点 五十五分。,?人民防空工程施工及验收标准?GB50134-20046.2.1.5：,临空墙、门框墙的模板安装，其固定模板的对拉,螺栓上严禁采用套管、混凝土预制件等。,第十八页，编辑于星期二：二十二点 五十五分。,5、所有穿过人防墙的预埋管采用壁厚大于2.5mm的钢管及镀锌管，必须带有密闭翼环，密闭翼环用厚度大于3mm的钢板制作，钢板应平整，其翼高为3050mm。密闭翼环与短管的结合部位应双面满焊，安装时穿墙短管的轴线应与所在墙面垂直，两端伸出墙面的长度宜为50100mm左右。具体参见各专业标准,第十九页，编辑于星期二：二十二点 五十五分。,6、人防墙体预埋管圆形洞口孔径大于150mm并小于1000mm时，应在洞口配直径为12-16mm的加强筋，长度为1000 mm；假设孔洞直径大于1000 mm时，采用钢筋绑洞的方法施工，预埋后四角局部加强。,正确做法 错误做法,第二十页，编辑于星期二：二十二点 五十五分。,D、人防顶板及四周围护构造局部,1、与防空地下室无关指战时及平时均不使用的管道尽可能不穿过墙、板等围护构造，上部建筑的三大管污水管、雨水管、燃气管不得进入防空地下室；,假设出现管道必须穿防空地下室顶板、临空墙和门框墙时，其公称直径不宜大于150mm；并做好防护密闭处理；,平时施工预埋过程中，需考虑后期电信、监控等设备管线走向，预留预埋管线供其后期使用，严禁后期钻孔。,穿过人防顶板、侧墙的给排水管道应采用钢塑复合管或热镀锌钢管，不能采用,PVC,管；,第二十一页，编辑于星期二：二十二点 五十五分。,正确做法 错误做法,第二十二页，编辑于星期二：二十二点 五十五分。,2、人防门的门扇吊钩应钩住顶板上层钢筋，吊钩应放置在门扇宽度的中点以门轴为圆心转过45处。,第二十三页，编辑于星期二：二十二点 五十五分。,正确做法 错误做法,第二十四页，编辑于星期二：二十二点 五十五分。,2.2,设备施工阶段,A、在后期地下室各专业设备安装施工时，应注意是否有管道、后砌砖墙及通道隔墙或防排烟管道、消防给排水等阻碍人防门的开启或人防设备安装，如有此类现象应及时与防护设备企业沟通，并与设计联系解决。,后砌砖墙阻碍人防门开启,消防管道阻挡人防设备安装,第二十五页，编辑于星期二：二十二点 五十五分。,B、人防地下室是一个密闭整体，但凡穿过墙、板等围护构造的管道均要加以防护；需要安装的预埋件、预埋管不得遗漏，不得捣砼后再钻孔。预留的管道出墙长度符合要求，并做好密闭填塞处理。,错误做法 正确做法,第二十六页，编辑于星期二：二十二点 五十五分。,C、工程口部、防护密闭段、采光井、水库、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑砼包括下门槛，门框墙面要做到平整光滑。,错误做法 正确做法,第二十七页，编辑于星期二：二十二点 五十五分。,D、除设计有特别说明，平时的通排烟管不能穿过人防墙。,错误做法,第二十八页，编辑于星期二：二十二点 五十五分。,E、当管道给水、排水、消防、通气管等从非人防区进入人防区时，应在人防区的内侧垂直墙面 200mm的管道上，设公称压力1.0MPa的防护阀门，防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀；阀体应在垂直墙面管道处设置，之后再转弯布置。,电缆桥架穿过防护单元隔墙、临空墙、密闭隔墙等处时，应在墙的两侧将电缆桥架断开，不得在墙上直接开孔通过，须改为单线单管，并裸线穿过。管内用防火材料密闭填塞。假设为直径不大于25MM的线管，必须采用密闭线盒施工。,此处为设备安装阶段的消防专业、电气专业及给排水专业最常见的错误,第二十九页，编辑于星期二：二十二点 五十五分。,消防水管未按要求加装密闭阀门，且套管之间未做密闭措施。,第三十页，编辑于星期二：二十二点 五十五分。,电缆桥架不得直接穿越临空墙、防护密闭隔墙、密闭隔墙、一线一管。,第三十一页，编辑于星期二：二十二点 五十五分。,穿越人防围护构造的排水管未按要求加设闸阀并做防护密闭处理,第三十二页，编辑于星期二：二十二点 五十五分。,穿越围护构造水管做法,第三十三页，编辑于星期二：二十二点 五十五分。,穿越围护构造水管做法,当水管从非人防区穿越入人防地下室时，在人防地下室构造内侧不大于200mm处设置防护阀门；防护阀门的公称压力不应小于1.0MPa，闸阀应在预理管的直线段加装。,第三十四页，编辑于星期二：二十二点 五十五分。,电缆桥架穿越人防围护构造做法,第三十五页，编辑于星期二：二十二点 五十五分。,电缆桥架穿越人防围护构造做法,防空地下室内的各种动力配电箱、照明箱、控制箱不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，应采用挂墙式明装。,第三十六页，编辑于星期二：二十二点 五十五分。,F、穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的各种电缆包括动力、照明、通信、网络等管线和预留备用管公称直径大于25MM的，应进展防护密闭或密闭处理，应选用管壁厚度不小于2.5mm的热镀锌钢管，并应在人防墙处加设密闭肋密闭肋板厚不小于3毫米的镀锌钢板。双面出墙不小于50MM。假设多跟电管同组预埋时，其线管间距应大于线管直径1倍D,第三十七页，编辑于星期二：二十二点 五十五分。,公称直径小于25MM的电气套管预埋，必须采用密闭线盒连接。主要针对是防爆门铃按钮预埋,第三十八页，编辑于星期二：二十二点 五十五分。,预埋时效果图 安装后效果图,第三十九页，编辑于星期二：二十二点 五十五分。,人防工程安装范畴与其它施工单位人防验收本卷须知,1、人防区域内我公司只是负责战时设备的安装人防资质要求；平时的通风、给排水、电气照明、配电、消防及平战结合的专业内容等所有平时需要的设备及预埋都不属于我公司的安装因无这方面的生产安装资质，属于其有资质的相关单位来负责安装。,2、所有给排水管道(包括消防管)穿人防防护构造墙体及人防顶板后需安装防护阀门与相邻防护单元之间管道两端都需要安装防护阀门(闸阀或截止阀)，防护阀门的公称压力不应小于1.0MPa，材质应采用阀芯为不锈钢或铜材质的闸阀或截止阀，并且阀门近端面距墙不大于200MM，管道需经过阀门后才可以分支或转弯；当水管穿越人防地下室防毒通道或密闭通道时，要求在临空墙即第一道门框墙的内侧设置防护阀门穿第二道墙时，如果在密闭通道段管上有开孔，第二道墙同样需要加装阀门，安装方法同上。此项人防办验收强制严格要求，请告知相关施工单位。,3、从市政供水到人防区防护单元的战时水箱水管需要平时给排水专业施工单位安装完成。此项人防办验收要求，请告知相关施工单位。,4、凡设有地漏防爆地漏、普通地漏的地面,均按不小于0.5%坡度坡向地漏,请在回填地面时通知我司，并必须保持地漏畅通。,第四十页，编辑于星期二：二十二点 五十五分。,5、人防地下室所有密闭通道、防毒通道、滤毒室安装照明灯应该是吊链灯、不能安装吸顶灯此项人防办验收要求，请告知相关施工单位。,6、人防地下室所有防护构造墙体模板支撑需使用定位止水螺杆，不允许用PVC套管套住普通螺杆加预制水泥支撑垫块，否那么墙上留下很多洞和预制水泥支撑垫块与混凝土之间不密实产生的缝隙会导致人防地下室不能形成一个密闭的空间。此项人防办验收强制严格要求，请施工单位特别注意。,7、人防地下室所有穿人防防护构造墙体的管道需预埋带有密闭肋的防护密闭套管并出墙5cm-10cm(包括平时给排水管、消防管、平时电气、电缆穿线套管必须是一管一线)，通风短管必须出墙10cm。,8、穿过人防墙上所有电线电缆预埋管不得使用PVC管，应采用壁厚不小于2.5mm的热镀锌钢管，并且暗埋的直径不得大于DN25。,9、与人防地下室无关的管道不宜穿入人防围护构造，宜设置在防护密闭区外。确因条件限制无关管道需穿过其顶板时，只允许给水、消防、采暖、空调冷媒管道穿过；且其公称直径不宜大于150mm。,人防工程安装范畴与其它施工单位人防验收本卷须知,第四十一页，编辑于星期二：二十二点 五十五分。,人防工程安装范畴与其它施工单位人防验收本卷须知,10、人防区一定要保持密闭性，平时各专业的给排水管、电缆、通讯线路通过人防区时先预埋好防护密闭套管，电缆穿线套管必须是一管一线，不允许在安装时来拆墙、凿洞此项人防办验收强制严格要求，请告知相关施工单位。,11、所有人防门的门框整个角钢、铰页的正面不能有混凝土横梁、十字梁、柱帽等覆盖，且木工封模时一定不能把人防门门框整个角钢、铰页包裹在模板内，应与角钢、铰页面平齐。,12、人防大门两边及周边开启范围内不能预埋消防管、电缆管、给排水管等，这些管道一定要高于门框或者超过门的开启范围方可安装，否那么会影响以后的门扇不能正常开启到180度，导致人防门扇占用平时汽车位，特别是连通口双向受力双扇防护密闭门是可以完全开启180度的，切记。,13、人防门框安装完成后木工及钢筋工不能将门框的支撑支架撤除，否那么会导致门框垂直度过大或门框变形。,14、底板施工时请优先将集水井的木箱安装好，因有排水管需出集水井侧壁模板5cm以上，假设排水管安装时木箱未放置，那么会影响木箱施工；墙体施工时请优先将门洞两边钢筋绑扎完成，否那么门框安装后会导致钢筋绑扎难度很大。,第四十二页，编辑于星期二：二十二点 五十五分。,广州中金鼎人防工程,以上内容并未完整反映人防施工中存在的缺乏，欢送指正与补充，请各相关施工单位认真审图，如施工图纸与以上内容有矛盾的地方请及时指正。,谢 谢！,第四十三页，编辑于星期二：二十二点 五十五分。,谢谢欣赏！,第四十四页，编辑于星期二：二十二点 五十五分。,2021/11/5,44,
