消防给水及消火栓系统技术规范.ppt

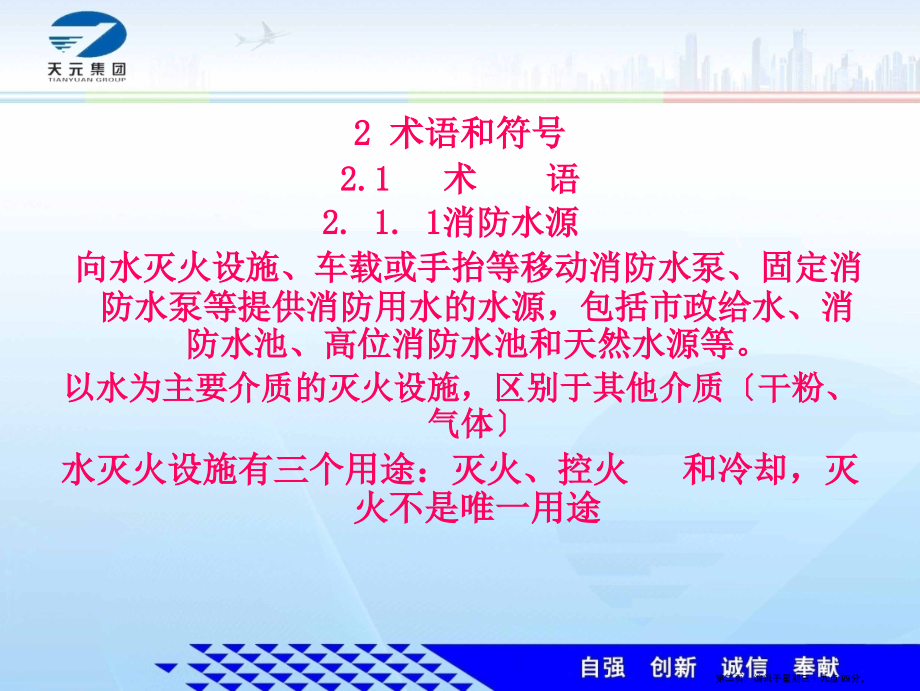

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,消防给水及消火栓系统技术标准,消防给水及消火栓系统技术标准消防给水及消火栓系统技术标准2 术语和符号,2.1 术 语,2.1.1消防水源,向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。,以水为主要介质的灭火设施，区别于其他介质干粉、气体,水灭火设施有三个用途：灭火、控火 和冷却，灭火不是唯一用途,第一页，编辑于星期三：九点 四分。,2 术语和符号,2.1 术 语,2.1.1消防水源,向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。,以水为主要介质的灭火设施，区别于其他介质干粉、气体,水灭火设施有三个用途：灭火、控火 和冷却，灭火不是唯一用途,第二页，编辑于星期三：九点 四分。,2.1.2 高压消防给水系统,能始终保持满足水灭火设施所需工作压力和流量，火灾时无需消防水泵直接加压的消防给水系统。,2.1.3 临时高压消防给水系统,平时不能满足水灭火设施所需的工作压力或流量，火灾时能直接自动启动消防水加压以满足水灭火设施所需的工作压力和量的消防给水系统。,2.1.4 低压消防给水系统,能满足消防车或手抬泵等取水所需的压力从地面算起不应小于0.10MPa和流量的消防给水系统。,第三页，编辑于星期三：九点 四分。,2.1.5消防水池,人工建造的供固定或移动消防水泵吸水的储水设施。,2.1.6高位消防水池,设置在高处直接向水灭火设施重力供水的储水设施。,2.1.7高位消防水箱,设置在高处直接向水灭火设施重力供给初期火灾消防用水量的储水设施。,2.1.8 消火栓系统,由消防水源、管网和消火栓等组成的系统。,2.1.9 湿式消火栓系统,平时管网内充满水的消火栓系统。,2.1.10 干式消火栓系统,平时管网内不充水，火灾时向管网充水的消火栓系统。,2.1.11静水压力,消防给水系统管网内水在静止时管道某一点的压力，简称静水压力。,2.1.12动水压力,消防给水系统管网内水在流动时管道某一点的总压力与速度压力之差，简称动压。,第四页，编辑于星期三：九点 四分。,4 消防水源,4.1 一般规定,4.1.1 在城乡规划区域范围内，市政消防给水应与市政给水管网同步规划、设计与实施。,本条强调三同时原那么：,三同时指市政消防给水与市政给水管网,同步规划 同步设计 同步实施,强调市政消防给水的重要性过去很容,易被疏忽，被遗忘，水量要从源头抓起,第五页，编辑于星期三：九点 四分。,4.1.3,1、市政给水、消防水池、天然水源等可以作为消防水源，宜采用市政给水管网供水。,2、雨水清水池、中水清水池、水景和游泳池等可作为消防范用水源。,消防水源排序：,1 市政给水管网,2 消防水池,3 天然水源,4其他水源,推荐市政给水管网供水,第六页，编辑于星期三：九点 四分。,4.1.5 严寒、寒冷等冬季结冰地区的消防水池和高位消防水池塔等应采取防冻措施。,本条对消防水池的防冻问题作出规定,冬季会结冰，就要防冻,消防水池防冻措施：埋地设置,池顶覆土保温,双层井盖,高位消防水池塔防冻措施：外保护,采暖或者管道外保温、电伴热,第七页，编辑于星期三：九点 四分。,4.2 市政给水,4.2.2 市政两路消防供水应符合以下条件，当不符合时应视为一路消防供水：,1 市政给水厂应至少有两条输水干管向市政给水管网输水；,2 市政给水管网应为环状管网；,3 应有不同市政给水干管上不少于两条引入管向消防给水系统供水。,第八页，编辑于星期三：九点 四分。,4.3 消防水池,4.3.3消防水池进水管应根据其有效容积和补水时间确定，补水 时间不宜大于48h，但当消防水池有效总容积大于2000m3时，不应大于96h。消防水池进水管管径应经计算确定，且不应小于DN100。,条文解释：消防水池的补水时间主要考虑第二次火灾扑救需要，以及 火灾时潜在的补水能力。,第九页，编辑于星期三：九点 四分。,4.3.4 当室外给水管网供水充足且在火灾情况下能保证连续补水时，消防水池的有效储水容积可减去火灾延续时间内补充的水量，但消防水池的有效储水容积不应小于100m3，当仅设有消火栓系统时不应小于50m3。,条文说明：本条为强制性条文，必须严格执行。本条的目的是保证消 防给水的平安可靠性。规定了消防水池在火灾时能有效补水的最小有效储水容积，仅设有消火栓系统时不应小于50m3，其他情况消防水池的有效容积不应小于100m3，目的是提高消防给水的靠性。,第十页，编辑于星期三：九点 四分。,4.3.6 消防水池的总有效容积大于500m3时，宜设两个能独立使用的消防水池，并应设置满足最低有效水位的连通管；但当大于1000m3时，应设置能独立使用的两座消防水池，每座消防水池应设置独立的出水管，并应设置满足最低有效水位的连通管。,并联有利于提高平安度,消防水池能独立使用，清洗、检修仍能继续工作,管道设置要求：独立的出水管连通管,消防水池设连通管设有控制阀门 可认为是独立使用?建规?审查意见,第十一页，编辑于星期三：九点 四分。,对第 条的理解,第十二页，编辑于星期三：九点 四分。,4.3.8 消防用水与其它用水共用的水池，应采取确保消防用水量不作他用的技术措施。,技术措施：,先进消防贮水局部，再溢流至生活，出水管上开小孔，小孔以下的消防 水不会被取走,第十三页，编辑于星期三：九点 四分。,4.3.9 消防水池应符合以下要求：,1 消防水池的出水管应保证消防水池的有效容积能被全部利用；,2 消防水池应设置就地水位显示装置，当建筑物设有消防控制中心时，应在值班室或控制室等地点设置显示消防水池水位的装置，并应有最高和最低报警水位；,3 消防水池应设置溢流水管和排水设施，并应采用间接排水；,本条为强制性条文，必须严格执行。消防水池的技术要求。,1、消防水池出水管的设计能满足有效容积被全部利用是提 高消防水池有效利用率，减少死水区，实现节地的要求;消防水池(箱)的有效水深是设计最高水位至消防水池(箱)最低有效水位之间的距离。消防水池(箱)最低有效水位是消防水泵吸水喇叭口或出水管喇叭口以上O.6m水位，当消防水泵吸水管或消防水箱出水管上设置防止旋流器时，最低有效水位为防止旋流器顶部以上O.20m。,2、消防水池设置各种水位的目的是保证消防水池不因放空 或各种因素漏水而造成有效灭火水源缺乏的技术措施;,3、消防水池溢流和排水采用间接排水的目的是防止污水倒 灌污染消防水池内的水。,A-肖防水池最低水位线;D吸水管喇叭口直径z,h1喇叭口底到吸水井底的距离;h3喇叭口底到池底的距离,第十四页，编辑于星期三：九点 四分。,5.1.12 消防水泵吸水应符合以下规定：,1 应采取自灌式吸水；,2 消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置倒流防止器；,3 当吸水口处无吸水井时，吸水口处应设置旋流防止器。,本条对消防水泵吸水作出规定,要求自灌式吸水,自灌式吸水有利于消防水泵的快速启动,设置旋流防止器可以防止空气进入,第十五页，编辑于星期三：九点 四分。,5.1.13 离心式消防水泵吸水管、出水管和阀门等应符合以下规定：,1 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防用水量；,2 吸水管布置应防止形成气囊；,3 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供给全部消防用水量。,4 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行平安的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm；,第十六页，编辑于星期三：九点 四分。,3 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供给全部消防用水量,4 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行平安的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm；,5 吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但暗杆阀门带有开启刻度时也可以采用；当管径超过 DN300 时宜设置电动阀门；,6 消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，必须带有自锁装置；当管径超过DN300时，宜设置电动阀门；,7 消防水泵吸水管的直径小于DN250时，其流速宜为1.0 m/s1.2m/s；直径大于DN250时，宜为1.2 m/s1.6m/s；,8 消防水泵出水管的直径小于DN250时，其流速宜为1.5 m/s2.0m/s；直径大于DN250时，宜为2.0 m/s2.5m/s；,9 吸水井的布置应满足井内水流顺畅，流速均匀，不产生涡漩，且便于施工安装；,10 消防水泵吸水管、出水管道穿越外墙应采用防水套管；当穿越墙体和楼板时，应符合本标准12.3.19条第5款的要求；,11 消防水泵吸水管穿越消防水池时，应采用柔性套管；假设采用刚性防水套管那么应在水泵吸水管上设置柔性接头。,第十七页，编辑于星期三：九点 四分。,5.2 高位消防水箱,包括：,屋顶消防水箱、分区消防水箱,气压水罐,性质：自动供水设施,功能：,贮水功能 对水箱容积有要求,自动供水功能 对设置高度有要求,建筑的最高部位,能重力供水,能把水充满整个消防管网,第十八页，编辑于星期三：九点 四分。,5.2.1临时高压消防给水系统的高位消防水箱的有效容积应满 足初期火灾消防用水量的要求，并应符合以下规定:,1 一类高层公共建筑，不应小于36m，但当建筑高度大于 100m时，不应小于50m，当建筑高度大于150m时，不应小于 100m;,2 多层公共建筑、二类高层公共建筑和一类高层住宅，不应 小于18m，当一类高层住宅建筑高度超过100m时，不应小于36m,3 二类高层住宅，不应小于12m;,4 建筑高度大于21m的多层住宅，不应小于6m;,5 工业建筑室内消防给水设计流量当小于或等于25L/s 时，不应小于12m，大于25L/s时，不应小于18m;,6 总建筑面积大于10000且小于30000的商店建筑，不 应小于36m，总建筑面积大于30000旷的商店，不应小于50m，当与本条第1款规定不一致时应取其较大值。,本条对高位消防水箱的有效容积作出 规定,明确规定满足初期火灾水灭火系统所需,初期火灾按 10min 计，10min 接警后消防车到火灾现场所需时间。,第十九页，编辑于星期三：九点 四分。,高位消防水箱的最小有效容积,建筑物类别,室内消防流量,水箱容积,一类高层民用公共建筑,18m,3,多层及二类高层公共建筑,12m,3,一类高层居住建筑,大于,7,层的多层居住建筑,6m,3,大于,7,层的多层居住建筑,工业建筑,25L/s,12m,3,25L/s,18m,3,建筑面积超过,10000m,2,的大型商店,36m,3,第二十页，编辑于星期三：九点 四分。,5.2.2高位消防水箱的设置位置应高于其所效劳的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按以下规定确定:,1一类高层公共建筑，不应低于0.10MPa，但当建筑高度超 过100m时，不应低于0.15MPa;,2高层住宅、二类高层公共建筑、多层公共建筑，不应低于 0.07MPa，多层住宅不宜低于0.07MPa;,3工业建筑不应低于0.10MPa，当建筑体积小于20000m3 时，不宜低于0.07MPa;,4自动喷水灭火系统等自动水灭火系统应根据喷头灭火需 求压力确定，但最小不应小于0.10MPa;,5当高位消防水箱不能满足本条第1款第4款的静压要求时，应设稳压泵。,第二十一页，编辑于星期三：九点 四分。,高层建筑高位消防水箱设置高度,0.07MPa=7m水柱静压要求,7m=2m+3m3.5m+1.5m2m,2m 屋面至顶层消火栓的垂直距离,3m3.5m电梯机房高度,1.5m2m水箱架空层高度,7m水箱架设在电梯机房上部,不能满足0.07MPa或 0.l5MPa时，设增,压设施,第二十二页，编辑于星期三：九点 四分。,5.2.4 高位消防水箱的设置应符合以下规定：,1 当高位消防水箱在屋顶露天设置时，应采取保护水箱进出水管的阀门、人孔等处于可靠状态的技术措施。,2 严寒、寒冷等冬季冰冻地区的消防水箱应设置在消防水箱间内，其他地区宜设置在室内，当必须在屋顶露天设置时，应采取可靠的平安措施；,3 高位消防水箱与根底应结实连接；,1款对“可靠的平安措施作具体规定具体措施：,进出水管的阀门加锁 人孔加盖、加锁,第二十三页，编辑于星期三：九点 四分。,5.2.5 高位消防水箱间应通风良好，不结冰，当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防冻措施,环境温度或水温不应低于5。,要求：,通风良好,不结冰,防冻,环境温度或水温不低于,5,第二十四页，编辑于星期三：九点 四分。,5.2.6高位消防水箱应符合以下规定:,1 高位消防水箱的有效容积、出水、排水和水位等，应符合本 标准第4.3.8条和第4.3.9条的规定;,2 高位消防水箱的最低有效水位应根据出水管喇叭口和防 止旋流器的淹没深度确定，当采用出水管喇叭口时，应符合本标准第5.1.13条第4款的规定;当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度;,3 高位消防水箱的通气管、呼吸管等应符合本标准第 4.3.10条的规定;,4 高位消防水箱外壁与建筑本体构造墙面或其他池壁之间 的净距，应满足施工或装配的需要，无管道的侧面，净距不宜小于0.7m;安装有管道的侧面，净距不宜小于1.Om，且管道外壁与建 筑本体墙面之间的通道宽度不宜小于0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净空不应小于0.8m;,5 进水管的管径应满足消防水箱8h充满水的要求，但管径 不应小于DN32，进水管宜设置液位阀或浮球阀;,第二十五页，编辑于星期三：九点 四分。,6进水管应在溢流水位以上接入，进水管口的最低点高出溢 流边缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于I50mm;,7当进水管为淹没出流时，应在进水管上设置防止倒流的措 施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的,1/5，,且不应小于25mm。但当采用生活给水系统补水时，进水管不应淹没出流;,8溢流管的直径不应小于进水管直径的2倍，且不应小于 DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5倍 2.5倍;,9高位消防水箱出水管管径应满足消防给水设计流量的出 水要求，且不应小于DN100;,10高位消防水箱出水管应位于高位消防水箱最低水位以 下，并应设置防止消防用水进入高位消防水箱的止回阀;,11高位消防水箱的进、出水管应设置带有指示启闭装置的 阀门。,第二十六页，编辑于星期三：九点 四分。,5.3 稳压泵,5.3.1稳压泵宜采用离心泵，并宜符合以下规定:,1宜采用单吸单级或单吸多级离心泵;,2泵外壳和叶轮等主要部件的材质宜采用不锈钢。,第二十七页，编辑于星期三：九点 四分。,本标准 5.2.2条、6.1.7条和 6.1.9条规定的临时高压消防给水系统宜采用稳压泵维持系统充水和压力。,5.2.2.5 当高位消防水箱不能满足上述静压要求时，应设增设稳压泵。,6.1.7 室外消防给水系统采用临时高压消防给水系统时，宜采用稳压泵维持系统充水和压力。,6.1.9.2其他建筑应设置高位消防水箱，但当设置高位消防水箱确有困难，且采用平安可靠的消防给水形式时，可不设高位消防水箱，但应设稳压泵。,第二十八页，编辑于星期三：九点 四分。,5.3.2 稳压泵的设计流量应符合以下规定：,1 不应小于消防给水系统管网的正常泄漏量和系统自动启动流量；,2 消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定，当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水系统设计流量的1%3%计，且不宜小于1L/s；,3 消防给水系统所采用报警阀压力开关等自动启动流量应根据产品技术确定。,条文说明：稳压泵的设计流量是根据其功能确定，满足系统维持压力的功能要求，就要使其流量大于系统的泄漏量，否那么无法满足。因此规定稳压泵的设计流量应大于系统的管网的漏水量;另外在消防给水系统中，有些报警阀等压力开关等需要一定的流量才能启动，通常稳压泵的流量应大于这一流量。通常室外管网比室内管网漏水量大，大管网比小管网漏水量大，工程中应根据具体情况，经相关计算比较确定，当无数据时，可参考给定值进展初步设计。,第二十九页，编辑于星期三：九点 四分。,5.3.4 稳压泵设计压力应满足以下要求：,1 应满足系统自动启动和管网充满水的要求；,2 应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜0.07MPa0.10MPa；,3 应保持系统最不利点处水灭火设施的在准工作状态时的压力大于该处的静水压，且增加值不应小于0.15MPa。,5.3.5 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h 计算确定，但有效储水容积不宜小于150L。,第三十页，编辑于星期三：九点 四分。,性质：临时供水设施,全称：室内消防水泵接合器,特点：水泵接合器是连接消防车向室内消防给水系统加压装置，一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方，消防车上的泵通过水泵接合器向室内管网供水，水泵接合器分为地上式、地下式和墙壁式三种。,室内无泵，消防车上的泵通过水泵接合器向室内管网供水。,室内有泵，泵不能启动，消防车上的水泵通过水泵接合器向室内管网供水,室内有泵，泵能启动，但水量缺乏，通过水泵接合器并联供水,室内有泵，泵能启动，但水池容量缺乏，需向水池供水,室内有泵，泵能启动，但水压缺乏，需与室内水泵串联供水,作用不同，接收点位置不同。,第三十一页，编辑于星期三：九点 四分。,5.4.7水泵接合器应设在室外便于消防车使用的地点，且距室外 消火栓或消防水池的距离不宜小于15m，并不宜大于40m。,超过四层的厂房和库房、高层工业建筑、设有消防管网的住宅及超过五层的其他民用建筑，其室内消防管网应设消防水泵接合器。,接合器的数量应按室内消防用水量计算确定，每个接合器的流量,按,计算。,第三十二页，编辑于星期三：九点 四分。,水泵接合器通水能力,公称尺寸（mm）,DN100,DN150,流速,V,（m/s）,2.0,2.5,2.0,2.5,流量,Q,（L/s）,15.7,19.6,35.3,44.2,第三十三页，编辑于星期三：九点 四分。,水泵接合器,水泵接合器接收点位置如图,组成：栓口、闸阀、止回阀、平安阀、泄水装置水流方向自外而内,5.4.8墙壁消防水泵接合器的安装高度距地面宜为0.70m;与墙 面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.40m，且不应小于井盖的半径。,a)SQ型地上式 b)SQ型地下式 c墙壁式,1一法兰接收 2、9法兰弯管 3一升降式单向阀 4一放水阀,5一平安阀 6一闸阀 7一进水接口 8一本体,第三十四页，编辑于星期三：九点 四分。,水泵接合器,5.4.9水泵接合器处应设置永久性标志铭牌，并应标明供水系 统、供水范围和额定压力。,第三十五页，编辑于星期三：九点 四分。,5.5 消防水泵房,5.5.5消防水泵房内的架空水管道，不应阻碍通道和跨越电气设 备，当必须跨越时，应采取保证通道畅通和保护电气设备的措施。,第三十六页，编辑于星期三：九点 四分。,5.5.9 消防水泵房的设计应根据具体情况设计相应的采暖、通风和排水设施，并应符合以下规定：,1 严寒、寒冷等冬季结冰地区采暖温度不应低于为10，但当无人值守时不应低于5；,2 消防水泵房的通风宜按 6 次/h设计；,3 消防水泵房应设置排水设施。,第三十七页，编辑于星期三：九点 四分。,5.5.12消防水泵房应符合以下规定:,1 独立建造的消防水泵房耐火等级不应低于二级;,2 附设在建筑物内的消防水泵房，不应设置在地下三层及以 下，或室内地面与室外出入口地坪高差大于10m的地下楼层;,3 附设在建筑物内的消防水泵房，应采用耐火极限不低于 2.0h的隔墙和1.50h的楼板与其他部位隔开，其疏散门应直通安 全出口，且开向疏散走道的门应采用甲级防火门。,第三十八页，编辑于星期三：九点 四分。,由室外,给水管网,直接供水的,消防给水方式,设水箱的,消火栓,给水方式,设水泵、水箱,的消火栓,给水方式,设水池、水泵,的消火栓,给水方式,设水泵、,水池、水箱,的消火栓,给水方式,分区,给水方式,6 给水形式,第三十九页，编辑于星期三：九点 四分。,水表,消火栓,由室外给水管网直接供水的消防给水方式,室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。,第四十页，编辑于星期三：九点 四分。,水表,消火栓,水箱,2.,设水箱的消火栓给水方式,水泵结合器,第四十一页，编辑于星期三：九点 四分。,2.仅设水箱的消火栓给水方式,供水特点：由室外给水管网向水箱供水，箱内贮存,10min消防用水量。,火灾初期：由水箱向消火栓给水系统供水；,火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水。,适用条件：外网水压变化较大。,用水量小时：水压升高能向高位水箱供水,用水量大时：不能满足建筑消火栓系统的水量、水压要求。,第四十二页，编辑于星期三：九点 四分。,3.,设水泵、水箱的消火栓给水方式,水表,水泵,水泵接合器,水箱,第四十三页，编辑于星期三：九点 四分。,水池,消火栓,水泵,水表,止回阀,4.,设水池、水泵,的消火栓给水方式,第四十四页，编辑于星期三：九点 四分。,4.设水池、水泵的消防给水方式,设置特点：水泵从贮水池抽水，与室外给水管网间接连接，可防止水泵 与室外给水管网直接连接的弊病。当外网压力足够大时，也可由外网直接供水。,适用条件：设水池、水泵的给水方式适用于室外给,水管网的水压经常不能满足室内供水所,需的建筑。,第四十五页，编辑于星期三：九点 四分。,5.,设水泵、水池、水箱的消火栓给水方式,水泵接合,器,消火栓,水 池,水 泵,增压稳压设备,水 箱,第四十六页，编辑于星期三：九点 四分。,5.设水泵、水池、水箱的消火栓给水方式,设置特点：室外给水管网供水至贮 水池，由水泵从水池吸水送至水箱，箱内贮存10min消防用水量。,火灾初期：由水箱向消火栓给水系统供水。,水泵启动：水泵从水池吸水，由水泵供水灭火。,设水池、水泵、水箱的,消火栓给水方式的适用条件：,a.外网经常不能满足建筑物消火栓系统的水压水量要求，也不能确保向高位水箱供水。,b.系统需外援供水时，可借助室外消防车经水泵接合器向建筑消火栓给水系统加压供水。,c.室外给水管网为枝状或只有一条进水管时，消防给水系统中均需设置消防贮水池，储藏火灾,延续时间内的消防用水量。,第四十七页，编辑于星期三：九点 四分。,6.1.3 建筑物室外宜采用低压消防给水系统，当采用市政给水管 网供水时，应符合以下规定:,1 应采用两路消防供水，除建筑高度超过54m的住宅外，室 外消火栓设计流量小于等于20L/s时可采用一路消防供水;,2 室外消火栓应由市政给水管网直接供水。,6.1.8 室内应采用高压或临时高压消防给水系统，且不应与生产 生活给水系统合用;但当自动喷水灭火系统局部应用系统和仅设有消防软管卷盘或轻便水龙的室内消防给水系统时，可与生产生活给水系统合用。,第四十八页，编辑于星期三：九点 四分。,6.1.9室内采用临时高压消防给水系统时，高位消防水箱的设置 应符合以下规定:,1 高层民用建筑、总建筑面积大于10000时且层数超过2层 的公共建筑和其他重要建筑，必须设置高位消防水箱;,2 其他建筑应设置高位消防水箱，但当设置高位消防水箱确 有困难，且采用平安可靠的消防给水形式时，可不设高位消防水箱，但应设稳压泵;,3 当市政供水管网的供水能力在满足生产、生活最大小时用 水量后，仍能满足初期火灾所需的消防流量和压力时，市政直接供水可替代高位消防水箱。,第四十九页，编辑于星期三：九点 四分。,6.2.1符合以下条件时，消防给水系统应分区供水:,1 系统工作压力大于2.40MPa;,2 消火栓栓口处静压大于1.0MPa;,3 自动水灭火系统报警阀处的工作压力大于1.60MPa或喷 头处的工作压力大于1.20MPa。,第五十页，编辑于星期三：九点 四分。,7 消火栓系统,7.1 系统选择,7.1.1 市政消火栓和建筑室外消火栓应采用,湿式消火栓系统。,消火栓系统有湿式和干式之分,但室外只有湿式系统，无干式系统,第五十一页，编辑于星期三：九点 四分。,7.1.2 室内环境温度不低于4，且不高于70的场所应采用湿式室内消火栓系统。,7.1.3 室内环境温度低于4，或高于70的场所宜采用干式消火栓系统。,7.1.4 多层住宅建筑设置室内湿式消火栓系统确有困难时，可只设置干式消防竖管。,第五十二页，编辑于星期三：九点 四分。,7.2.1市政消火栓宜采用地上式室外消火栓;在严寒、寒冷等冬季结 冰地区宜采用干式地上式室外消火栓，严寒地区宜增设消防水鹤。当采用地下式室外消火栓，地下消火栓井的直径不宜小于1.5m，且当地下式室外消火栓的取水口在冰冻线以上时，应采取保温措施。,7.2.3市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但 当市政道路宽度超过60m时，应在道路的两侧穿插错落设置市政消火栓。,7.2.4市政桥桥头和城市交通隧道出入口等市政公用设施处，应设置市政消火栓。,7.2.5市政消火栓的保护半径不应超过150m，间距不应大于120m。,第五十三页，编辑于星期三：九点 四分。,7.2.6市政消火栓应布置在消防车易于接近的人行道和绿地等 地点，且不应阻碍交通，并应符合以下规定:,1 市政消火栓距路边不宜小于0.5m，并不应大于2.Om;,2 市政消火栓距建筑外墙或外墙边缘不宜小于5.Om;,3 市政消火栓应防止设置在机械易撞击的地点，确有困难时，应采取防撞措施。,第五十四页，编辑于星期三：九点 四分。,水鹤,7.2.9严寒地区在城市主要干道上设置消防水鹤的布置间距宜 为1000m，连接消防水鹤的市政给水管的管径不宜小于DN200。,铁路给水装置机车进水用,特点：有一定高度高于机车车身,地上局部为空管，立管段无水，不会冻结,可旋转配水,第五十五页，编辑于星期三：九点 四分。,7.3 室外消火栓,7.3.2建筑室外消火栓的数量应根据室外消火栓设计流量和保 护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10L/s-15L/s计算。,7.3.3室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建 筑一侧;建筑消防扑救面一侧的室外消火栓数量不宜少于2个。,7.3.4人防工程、地下工程等建筑应在出入口附近设置室外消火 栓，且距出入口的距离不宜小于5m，并不宜大于40m。,7.3.5停车场的室外消火栓宜沿停车场周边设置，且与最近一排 汽车的距离不宜小于7m，距加油站或油库不宜小于15m。,第五十六页，编辑于星期三：九点 四分。,7.4 室内消火栓,1.消火栓设备,消火栓设备由,水枪、水带和消火栓,组成，均安装于消火栓箱内。,第五十七页，编辑于星期三：九点 四分。,1水枪一般为直流式口径13、16、19；,2水龙带：有麻织和化纤两种，长度15米、20米、25米和30米等；,3消火栓：内扣式接口，球形阀式龙头，有单出口和双出口之分。口径DN50、DN65，双 出口口径为DN65；,4消防水喉，也称消防卷盘、自救式消火栓、自救水枪、消防软管转轮等。由小口径室内消火栓口径为25mm或32mm、输水胶管内径为19mm、小口径开关水枪喷嘴口径为6.8mm或9mm和转盘配套组成，长度为2040米；,5消火栓箱：启动按钮、报警信号装置。,消火栓给水系统组成,第五十八页，编辑于星期三：九点 四分。,7.4.2 室内消火栓的选用应符合以下要求：,1 室内消火栓 SN65可与消防软管卷盘一同使用；,2 SN65的消火栓应配置公称直径65有内衬里的消防水带，每根水带的长度不宜超过25；消防软管卷盘应配置内径不小于19的消防软管，其长度宜为30m；,3 SN65的消火栓配当量喷嘴直径16mm或19mm的消防水枪；消防软管卷盘应配当量喷嘴直径6mm的消防水枪。,第五十九页，编辑于星期三：九点 四分。,7.4.3 设置室内消火栓的建筑，各层包括设备层均应设置消火栓。,7.4.5 消防电梯前室应设室内消火栓，并应计入消火栓使用数量。,本条对消防电梯前室设室内消火栓作,出规定能否计入消火栓使用数量是个有争议的问题,消防电梯前室消火栓作用：,翻开消防通道,保证前室平安,向消防队员身上淋水降温灭火,第六十页，编辑于星期三：九点 四分。,7.4.8建筑室内消火栓栓口的安装高度应便于消防水龙带的连 接和使用，其距地面高度宜为1.1m;其出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成90角或向下。,7.4.9设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合以下规定:,1多层和高层建筑应在其屋顶设置，严寒、寒冷等冬季结冰 地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置;,2单层建筑宜设置在水力最不利处，且应靠近出入口。,第六十一页，编辑于星期三：九点 四分。,7.4.12 室内消火栓栓口压力和消防水枪充实水柱应符合以下规定：,1 消火栓栓口动压力不应大于0.50MPa，当大于0.70MPa时必须设置减压装置；,2 高层建筑、厂房、库房和室内净空高度超过 8m 的民用建筑等场所的消防水枪充实水柱应按不小于13m 计算；其他场所消防水枪充实水柱应按不小于10m计算。,条文说明：室内消火栓一股配置直流水枪，水枪反作用力如果超过 200N，一名消防队员难以掌握进展扑救。DN65消火栓口水压如 大于0.50MPa，水枪反作用力将超过220N，故本款提出消火栓口动压不应大于0.50MPa，如果栓口压力大于0.70MPa，水枪反作用力将大于350N，两名消防队员也难以掌握进展灭火。因此，消火栓栓口水压大于0.70MPa必须采取减压措施，一般采用减压阀、减压稳压消火栓、减压孔板等;,第六十二页，编辑于星期三：九点 四分。,减压稳压装置,固定接口,手 轮,栓 体,外形图,SNW65-H型,室内减压稳压消火栓,第六十三页，编辑于星期三：九点 四分。,旋转型消火栓,旋转型消火栓的三种类型：,旋转型消火栓可旋转的普通消火栓,旋转型减压消火栓旋转装置,+,减压消火栓,旋转型减压稳压消火栓旋转装置,+,减压稳压消火栓,第六十四页，编辑于星期三：九点 四分。,旋转型消火栓的功能和特点,旋转功能能平面转动360,优点：,消火栓箱可以减薄消火栓栓口可对准用水方向，水力条件好,旋转灵活，扭矩小6N,材质好,旋转装置不浸在水中，不影响出流量,手轮,可旋转的栓体,底座,第六十五页，编辑于星期三：九点 四分。,7.4.13 当住宅采用干式消防竖管时应符合以下规定：,1 住宅干式消防竖管宜设置在楼梯间休息平台，干式消防竖管仅配置栓口；,2 干式消防竖管应设置消防车供水的接口；,3 消防车接口应设置在首层便于消防车接近和平安的地点；,4 竖管顶端宜设置自动排气阀。,7.4.15 跃层住宅和商业网点的室内消火栓应至少满足一股充实水柱到达室内任何部位，并宜设置在户门附近。,第六十六页，编辑于星期三：九点 四分。,8 管网,8.1.3 向室外、室内环状消防给水管网供水的输水干管不应少于两条，当其中一条发生故障时，其余的输水干管应仍能满足消防给水设计流量。,本条对输水干管的数量作出规定,为了供水的平安，要求输水干管不少 于两条,室外环状管网的三种形式：,市政管网成环,室外管网成环,市政管道与室外管道共同构成环网,第六十七页，编辑于星期三：九点 四分。,8.1.4 室外消防给水管网应符合以下规定：,1 室外消防给水采用两路消防供水时应采用环状管网，但当采用一路消防供水时可采用枝状管网；,2 管道的直径应根据流量、流速和压力要求经计算确定，但不应小于DN100；,3 消防给水管道应采用阀门分成假设干独立段，每段内室外消火栓的数量不宜超过 5,个；,4 管道设计的其它要求应符合现行国家标准?室外给水设计标准?GB 50013 的有,关规定。,第六十八页，编辑于星期三：九点 四分。,8.1.5 室内消防给水管网应符合以下规定：,1 室内消火栓系统管网应布置成环状，当室外消火栓设计流量不大于20L/s但建筑高度超过50m的住宅除外，且室内消火栓不超过10个时，可布置成枝状；,2 当由室外生产生活消防合用系统直接供水时，合用系统除应满足室外消防给水设计流量以及生产和生活最大小时设计流量外，还应满足室内消防给水系统的设计流量和压力要求；,3 室内消防管道管径应根据系统设计流量、流速和压力要求经计算确定；室内消火栓竖管管径应根据竖管最低流量经计算确定，但不应小于DN100。,第六十九页，编辑于星期三：九点 四分。,第8.1.5 条续,本条 3 款对室内消防管道管径确实定作出规定,并规定室内消火栓竖管最小管径不小 于DN100,DN100：,可通过 10L/s15L/s 的流量,第七十页，编辑于星期三：九点 四分。,8.1.6 室内消火栓环状给水管道检修时应符合以下规定：,1 室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根，当竖管超过 4 根时，可关闭不相邻的两根；,2 每根立管上下两端与供水干管相连处应设置阀门；,3 水平环状管网干管宜按防火分区设置阀门。,第七十一页，编辑于星期三：九点 四分。,8.1.7 室内消火栓给水管网宜与自动喷水等其他水灭火系统的管网分开设置；当合用消防泵时，供水管路应在报警阀前沿水流方向分开设置。,本条规定消防系统的分开与合并,系统：消火栓系统,自动喷水灭火系统等水灭火系统,系统分开与合并的三种形式：,完全分开,水泵合用，管网分开,完全合并,第七十二页，编辑于星期三：九点 四分。,8.2.5埋地管道当系统工作压力不大于1.20MPa时，宜采用球 墨铸铁管或钢丝网骨架塑料复合管给水管道;当系统工作压力大于1.20MPa小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管;当系统工作压力大于1.60MPa时，宜采用无缝钢管。钢管连接宜采用沟槽连接件(卡箍)和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。,第七十三页，编辑于星期三：九点 四分。,8.2.6埋地金属管道的管顶覆土应符合以下规定:,1管道最小管顶覆土应按地面荷载、埋深荷载和冰冻线对管 道的综合影响确定;,2管道最小管顶覆土不应小于0.70m;但当在机动车道下时 管道最小管顶覆土应经计算确定，并不宜小于0.90m;,3管道最小管顶覆土应至少在冰冻线以下0.30m。,第七十四页，编辑于星期三：九点 四分。,8.2.8架空管道当系统工作压力小于等于1.20M
