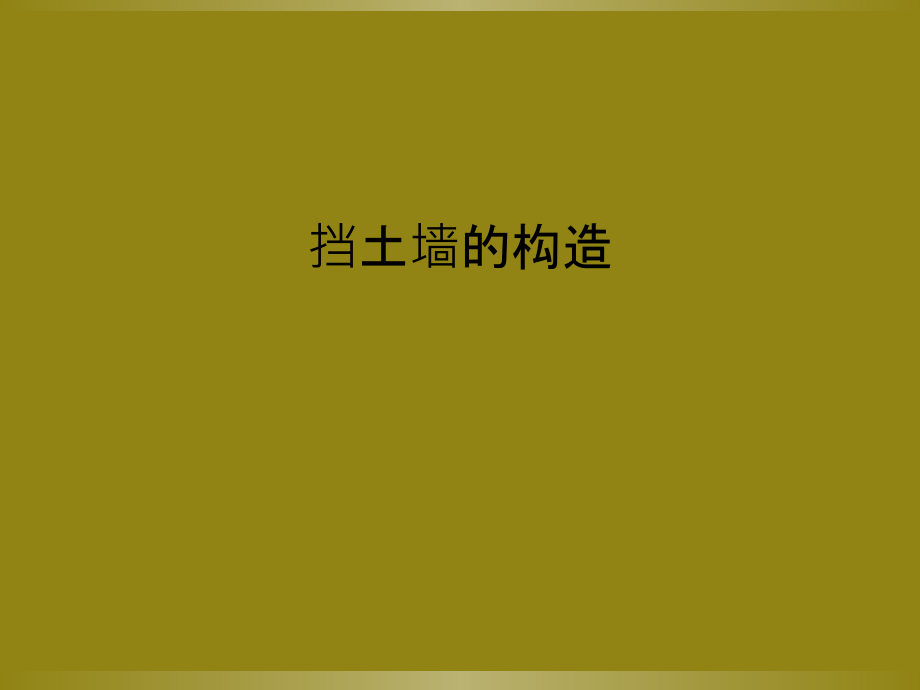

挡土墙的构造.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,挡土墙的构造,挡土墙的构造挡土墙的构造挡土墙的构造(1)挡土墙的类型,挡土墙的形式根据建设用地的实际情况由结构设计确定。,按结构形式分，主要有重力式、半重力式、悬臂式和扶臂式；,从形态上分，有直墙式和坡面式。,挡土墙的外观质感由用材确定。毛石和条石砌筑的挡土墙要注重砌缝的交错排列方式和宽度；预制混凝土砌块挡土墙应设计出图案效果；嵌草皮的坡面上需铺上一定厚度的种植土，并加入改善土壤保温性的材料，以利于草根生长。,”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；,挡土墙的构造,(1),挡土墙的类型,挡土墙的形式根据建设用地的实际情况由结构设计确定。,按结构形式分，主要有重力式、半重力式、悬臂式和扶臂式；,从形态上分，有直墙式和坡面式。,挡土墙的外观质感由用材确定。毛石和条石砌筑的挡土墙要注重砌缝的交错排列方式和宽度；预制混凝土砌块挡土墙应设计出图案效果；嵌草皮的坡面上需铺上一定厚度的种植土，并加入改善土壤保温性的材料，以利于草根生长。,挡土墙的构造,常见挡土墙如图,1,图,4,。,图,1,毛石挡土墙,挡土墙的构造,图,1,毛石挡土墙,挡土墙的构造,图,3,毛石挡土墙,挡土墙的构造,图,4,毛石挡土墙,挡土墙的构造,常见挡土墙技术要求及适用场地见表,1,。,表,1,常见挡土墙技术要求及适用场地,挡墙类型,技术要求及适用场地,干砌石墙,墙高不超过,3m,，墙体顶部宽度宜在,450-600 mm,，适用于可就地取材处,预制砌块墙,墙高不应超过,6m,，这种模块形式还适用于弧形或曲线形走向的挡墙,土方锚固式挡墙,用金属片或聚合物片将松散圆填土方锚固在连锁的预制混凝土面板上。适用于挡墙面积较大时或需要进行填方处,仓式挡土墙格间挡土墙,由钢筋混凝土连锁砌块和粒状填方构成，模块面层可有多种选择，如平滑面层、骨料外露面层、锤凿混凝土面层和条纹面层等。这种挡墙适用于使用特定挖举设备的大型项目以及空间有限的填方边缘,混凝土垛式挡土墙,用混凝土砌块垛砌成挡墙，然后立即进行土方回填。垛式支架与填方部分的高差不应大于,900 mm,，以保证挡墙的稳固,木制垛式挡土墙,用于需要表现木质材料的景观设计。这种挡土墙不宜用于潮湿或寒冷地区，适宜用于乡村、干热地区,绿色挡土墙,结合挡土墙种植草坪植被。砌体倾斜度宜在,2570,。尤适于雨量充足的气候带和有喷灌设备的场地,挡土墙的构造,(3),毛石（条石）挡土墙的剖面图，如图,5,所示。,图,5,毛石（条石）挡土墙剖面图,挡土墙的构造,(4),挡土墙的立面图、断面图如图,6,所示，挡土墙的选型表见表,2,。,(a),挡土墙正立面图,挡土墙的构造,(b),挡土墙正断面图,图,6,挡土墙的构造,挡土墙的构造,说明：,1,本图单位：除注明外，其余为,mm(,毫米,),。,2,墙背填料为粘土夹石。,3,墙身为大于,MU30,条石，,M7.5,水泥砂浆安砌，且砂浆必须饱满。,4,墙背渗水量大时，可适当加密和增大泄水孔。挡土墙泄水做法如图,7,。,挡土墙的构造,图,7,挡土墙泄水做法,挡土墙的构造,5,基础埋深应符合地基强度和稳定要求，最小埋深不小于,0.6 m,，基底力求粗糙。,6,墙身沉降缝中可塞浸透沥青的木板或沥青麻筋。,7,墙面用,1,：,2,水泥砂浆勾缝。,8,地基土为中风化页岩时，地基承载力特征值应不小于,250 kPa,。,9,填土应分层夯石，密实度达中密，墙体砌筑与填土交叉进行。,10.,砌体应上下错缝，内外搭接，砂浆饱满，严禁铺石灌浆。,11,其他未尽事宜请与设计人员协商解决或按标准图集施工。,挡土墙的构造,表,2,挡土墙选型表,H/m,2,3,4,5,6,7,8,H/m,1.85,2.81,3.42,4.11,4.80,5.78,6.84,b/m,0.40,0.40,0.50,0.65,0.80,1.45,2.25,B/m,0.77,0.96,1.38,1.82,2.26,3.02,3.87,a/m,-,-,0.20,0.35,0.50,0.41,0.26,d/m,-,-,0.30,0.53,0.75,0.61,0.38,h/m,0.15,0.19,0.28,0.36,0.45,0.60,0.77,K,S,-,1.83,1.39,1.33,1.37,1.74,2.42,K,t,-,1.77,1.81,1.93,2.23,2.91,3.86,P,1,/(kN.m,-2,),-,135.45,160.21,183.78,188.35,190.78,191.77,P,2,/(kN.m,-2,),-,-,-,-,21.35,71.83,121.70,V/m,3,1.14,2.00,3.49,5.65,8.35,14.49,23.06,谢谢观赏！,2020/11/5,15,人有了知识，就会具备各种分析能力，,明辨是非的能力。,所以我们要勤恳读书，广泛阅读，,古人说“书中自有黄金屋。,”通过阅读科技书籍，我们能丰富知识，,培养逻辑思维能力；,通过阅读文学作品，我们能提高文学鉴赏水平，,培养文学情趣；,通过阅读报刊，我们能增长见识，扩大自己的知识面。,有许多书籍还能培养我们的道德情操，,给我们巨大的精神力量，,鼓舞我们前进,。,
