连杆轴承间隙检查.ppt

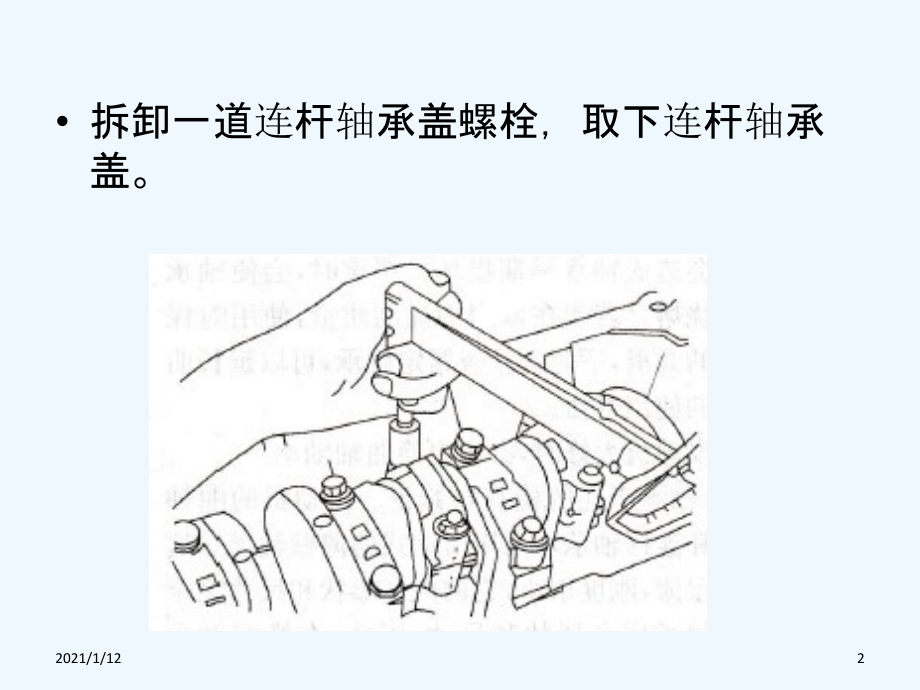

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/1/12,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,连杆轴承间隙检查,连杆轴承间隙检查连杆轴承间隙检查拆卸一道连杆轴承盖螺栓，取下连杆轴承盖。22021/1/12,通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；,拆卸一道连杆轴承盖螺栓，取下连杆轴承盖。,2021/1/12,2,径向间隙的检查：,清洁连杆轴颈，在轴颈中间放上一条塑性间隙规（或软铅丝）。,2021/1/12,3,按标记装上清洁好的轴承盖（轴承已配装好），按规定力矩用力矩扳手拧紧轴承盖螺母，但不得进一步拧紧，不得转动曲轴。,2021/1/12,4,按规定力矩将连杆轴承螺栓拧紧。,大众汽车连杆螺栓的拧紧力矩：2030Nm+90,2021/1/12,5,将装好的轴承盖拆掉，用测量尺与被压扁的塑性间隙规比较，,对比测量被压扁的塑胶最宽点的宽度,换算成径向间隙值,，或用外径千分尺测软铅丝的厚度，即为连杆轴承径向间隙。,2021/1/12,6,连杆轴承与轴颈配合关系的经验检查方法,在连杆轴承上涂上一层薄机油，将连杆装在相应的轴颈上，按规定力矩拧紧连杆螺栓。然后用手甩动连杆，连杆应能转动,1/2-1,圈，沿曲轴轴线方向扳动连杆，无明显间隙感，用手锤左右敲击连杆轴承盖，连杆大头应有沿轴向少许移动现象。,一般要求连杆轴承与曲轴连杆轴颈的径向配合间隙：汽油机为,0.03,0.06mm,。柴油机为,0.06,0.10mm,。连杆轴向间隙为,0.10,0.35mm,。,2021/1/12,7,汇报结束,谢谢大家,!,请各位批评指正,
