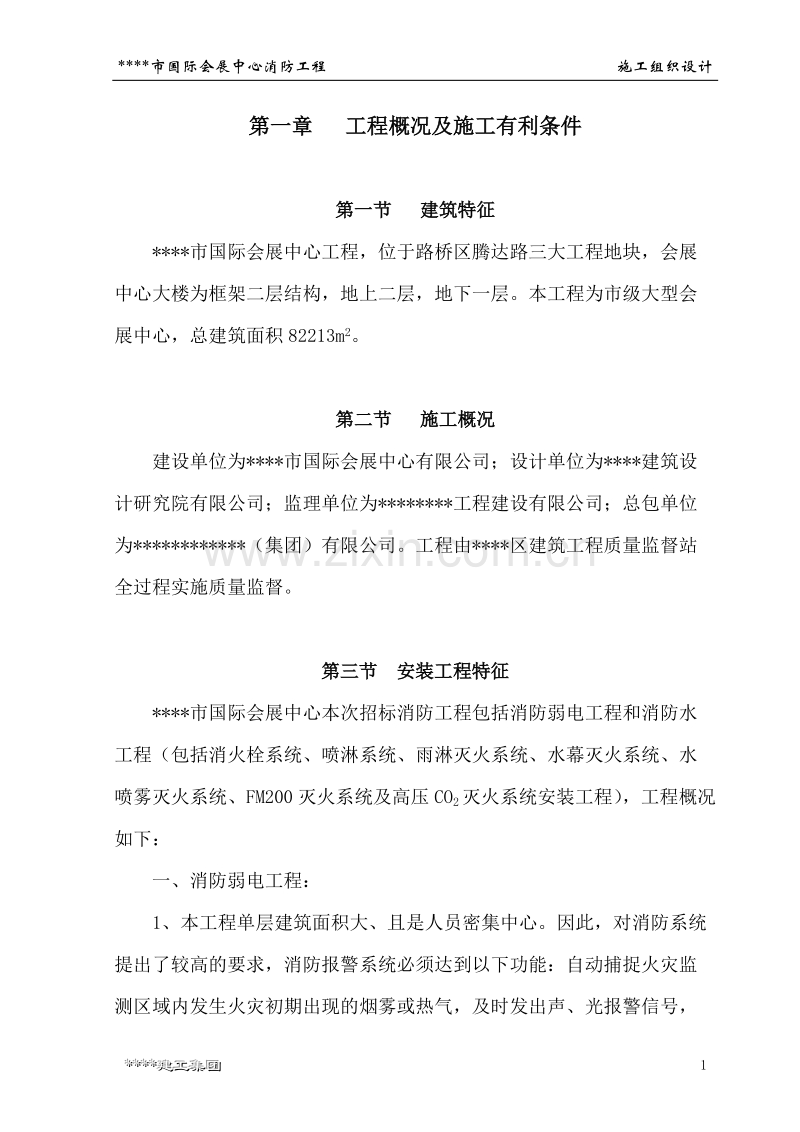

1、第一章 工程概况及施工有利条件第一节 建筑特征*市国际会展中心工程,位于路桥区腾达路三大工程地块,会展中心大楼为框架二层结构,地上二层,地下一层。本工程为市级大型会展中心,总建筑面积82213m2。第二节 施工概况建设单位为*市国际会展中心有限公司;设计单位为*建筑设计研究院有限公司;监理单位为*工程建设有限公司;总包单位为*(集团)有限公司。工程由*区建筑工程质量监督站全过程实施质量监督。第三节 安装工程特征*市国际会展中心本次招标消防工程包括消防弱电工程和消防水工程(包括消火栓系统、喷淋系统、雨淋灭火系统、水幕灭火系统、水喷雾灭火系统、FM200灭火系统及高压CO2灭火系统安装工程),工程
2、概况如下:一、消防弱电工程:1、本工程单层建筑面积大、且是人员密集中心。因此,对消防系统提出了较高的要求,消防报警系统必须达到以下功能:自动捕捉火灾监测区域内发生火灾初期出现的烟雾或热气,及时发出声、光报警信号,并联动其它设备的输出接点,能够控制联动灭火系统、事故广播、事故照明、消防给水、火灾区域隔离和排烟系统。实现火灾监测、报警和报警的自动化。成为现代化建筑防灾设施。 2、本工程地大楼B区底层设有消防控制中心。并分别在A区、B区、C1区和C2区分层设中继收容箱,然后将信号送至消控中心。 3、本工程探头采用智能型和普通型的感烟、感温探测器。 4、本工程设置消防报警及联动系统,待产品设备确定后,
3、按设备厂家的要求进行施工。现根据常规施工方法进行编制施工组织设计。 二、消防水工程: (一)消火栓系统:1、大楼内外消火栓为一个系统,其消火栓用水量:室内为30L/S;室外为30L/S。 2、按火灾历时3小时计算,室内消火栓3小时的用水量为324m3,储存大楼室外消防水池(1800m3)内,室外消火栓用水由市政管网供给。 3、在大楼地下室消防泵房中配消火栓给水泵2台(一用一备),型号为:80XBD1.5/15-L1,Q=30L/S,H=68m,N=45kW。消火栓系统增压泵2台(一用一备),型号:80XBD0.6/15-L1,Q=5L/S,H=74m,N=15kW(带气压罐1000mm)。 4
4、、在室外设2组地上式消防水泵接合器(DN150),并在室外给水环网上设置室外地上式三出口消火栓(DN150)。 5、每个楼面均设有消火栓,保证每个着火点有二股充实水柱同时到达。消火栓系统中消火栓出口动水压大于0.5MPa处加减压孔板。 6、室内消火栓栓口离地1.1m,单出口消防箱内配19水枪一支;DN65消火栓一只;6525m衬胶水龙带一根,消防按钮一只。双出口消防箱内配19水枪二支;DN65消火栓二只;6525m衬胶水龙带二根,消防按钮一只。消防箱带软管卷盘。 7、地下室及各楼层消防箱内均设手提式磷酸铵盐灭火器。 (二)、喷淋系统 1、大楼内喷淋为一个系统,其设计流量为48L/S。在地下室消
5、防泵房内九套湿式报警阀(ZSS150),每个分区每层设水流指示器。 2、在大楼地下室消防泵房中配喷淋给水泵2台(一用一备),型号为:100XBD1.5/30-L1,Q=48L/S,H=72m,N=75kW。喷淋系统增压泵2台(一用一备),型号:80XBD0.4/15-L1,Q=1L/S,H=79m,N=11kW(带气压罐800mm)。 3、在室外设4组地上式消防水泵接合器(DN150)。 4、地下车库及各个楼层公共部位、走道、房间内等可用水灭火之处均设置自动喷淋头子,采用68、5mm玻璃球喷头。地下室及地下车库喷头朝上安装。 5、净空高度大于800mm的闷顶内设直立型喷头,上喷。 6、舞台葡萄
6、架上方设直立型喷头(上喷),舞台的侧上方设直立型喷头(上喷,快速响应喷头)。 (三)、雨淋、水幕、水喷雾、FM200及高压CO2灭火系统 1、雨淋灭火系统 (1)舞台葡萄架下方设雨淋灭火系统,雨淋灭火系统的设计流量为207L/S。 (2)在大楼地下室消防泵房中配雨淋给水泵6台(四用二备),型号为:100XBD1.5/30-L1,Q=52L/S,H=65m,N=75kW。雨淋系统增压泵2台(一用一备),型号:80XBD0.4/15-L1,Q=1L/S,H=72m,N=11kW(带气压罐1400mm)。并设42组雨淋阀(ZSFY150、舞台1组、二层41组)。 2、水幕灭火系统 (1)舞台口防火幕
7、采用冷却水幕防火保护。系统设计流量为22L/S。 (2)在大楼地下室消防泵房中配水幕给水泵2台(一用一备),型号为:80XBD1/15-L1,Q=22L/S,H=53m,N=30kW。消火栓系统增压泵2台(一用一备),型号:80XBD0.4/15-L1,Q=1L/S,H=59m,N=5.5kW(带气压罐1400mm)。并设1组雨淋阀(ZSFY150)。 3、水喷雾灭火系统 (1)地下室燃气溴化锂机组室设水喷雾灭火系统,喷头工作压力不小于 0.35Mpa,设计喷雾强度为15L/minm2。 (2)水喷雾灭火系统与喷淋灭火系统共用给水泵。并设1组雨淋阀(ZSFY 150)。 4、FM200灭火系统
8、:地下室电话、计算机中心,底层安保消防中心设FM200气体灭火系统。设计浓度为7%。 5、高压CO2灭火系统:地下室高、低压配电室,变压器室设高压CO2灭火系统,为全淹没式。设计浓度为40%。 6、雨淋、水幕、水喷雾、FM200及高压CO2灭火系统待业主确定专业厂商后再施工。 (四)管材及保温 1、室内消火栓、喷淋、雨淋、水幕管道管材及连接方式:管径DN100时采用镀锌钢管,丝扣连接;管径DN100时采用无缝钢管热镀锌防腐,机械沟槽连接。 2、明露消防管道采用橡塑保温管保温,保温厚度30mm,材料密度45kg/m3。 第四节 施工有利条件 一、雄厚的技术力量 本公司具有消防一级施工资质,有一支
9、具有较强施工实力的施工队伍,安装技术工人的施工年限均在八年以上。高级工程师、工程师、助理工程师及技师等各类技术人员30多人,安装13级项目经理16人,消防项目经理6人。 二、丰富的综合楼消防工程施工经验 1、最近二年曾完成类似的消防安装工程,对安装技术的要点领会较深,具备一定的施工经验。 2、近期本公司大型工程已趋尾声,能集中财力、人力、物力精心组织、精心施工。 第四节 工程质量目标质量目标:确保工程质量达到合格等级标准。第二章 施工组织设计的编制依据施工组织设计编制依据一、建设单位投标通知书和招标文件及答疑纪要。二、上海建筑设计研究院设计的消防工程施工图。三、有关施工及验收规范和文件。1、建
10、筑给排水及采暖工程施工质量及验收规范(GBJ502422002)2、电气安装工程1KV及以下配线工程施工及验收规范(GB5025896) 3、电气装置安装工程低压电器施工及验收规范(GB5025496)4、电气装置安装工程电力变压器、滤波电抗器、互感器施工及验收规范(GBJ148-90)5、电气装置安装工程母线装置施工及验收规范(GBJ14990)6、电气装置安装工程电缆线路施工及验收规范(GB5016892)7、电气装置安装工程接地装置施工及验收规范(GB5016992)8、电气装置安装工程旋转电机施工及验收规范(GB5017092)9、电气装置安装工程盘、柜及二次回路结线施工及验收规范(G
11、B5017192)10、火灾自动报警系统施工及验收规范(GB50166-92)11、自动喷水灭火系统施工及验收规范(GB50261-96)12、水喷雾灭火系统设计规范(GB50219-95)13、气体灭火系统施工及验收规范(GB50263-97)14、机械设备安装工程施工及验收通用规范(GB5023198)15、建筑工程施工质量验收统一标准(GB50300-2001)16、建筑采暖卫生工程质量检验及评定标准(GB50302-2002)17、建筑电气工程质量检验及评定标准(GB50303-2002)18、施工现场临时用电安全技术规程(JGJ46-88)19、工程建设标准强制性条文房屋建筑部分建设
12、部20、建筑施工安全检查标准(JGJ5999)21、浙江省、*市有关建筑施工规程、安全、消防、质量等文件。22、浙江省建筑设备安装工程提高质量的若干意见(安装300条)。23、有关产品的技术标准和技术说明书。24、我公司有关施工质量、安全生产、技术管理、文明现场等有关文件。 第三章 施工方案本消防工程涉及水、电和设备安装,根据国家的有关标准、规程和规定以及以往施工经验,有关该工程的消防管道、消防电气、设备安装工程的施工方案分述如下: 第一节 消防管道安装 一、管道安装根据设计要求,本工程消防管道管径DN100时采用镀锌钢管,丝扣连接;管径DN100时采用无缝钢管热镀锌防腐,机械沟槽连接。管道安
13、装应执行建筑给排水及采暖工程施工质量及验收规范(GBJ50242-2002)、自动喷水灭火系统施工及验收规范(GB50261-96)等有关施工规范和规定,具体施工方法如下:(一)材料、设备要求1、本工程消防管道采用镀锌钢管和无缝钢管。在施工过程中,各种钢材、管材、管件及附件等在进场后安装前应认真检查、检验,必须符合国家有关规范、部颁标准或消防监督部门的规定和要求,并有产品出厂质量证明书或产品合格证。2、各种管材管壁厚度应符合设计要求,管材平直、镀锌层均匀,无锈蚀、无飞刺。各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全、角度不准等现象。3、各种阀门的外观要规矩无损伤、阀体严密性好,阀杆不得弯
14、曲,安装前应按设计或施工规范要求进行严密性试验。4、石棉橡胶垫、油麻、线麻、生料带、电焊条、防腐涂料等质量都必须符合设计及规范要求。5、设备及附件的规格、型号、尺寸、质量必须符合设计要求。产品说明书、合格证等质量文件齐全。(二)主要机具1、机具:套丝机、砂轮锯、弯管机、砂轮机、电焊机、台钻、电锤、电钻、电动试压泵等。2、工具:套丝板、圆丝板、管子钳、链条钳、硬板手、活板手、手锯、手锤、大锤、錾子、螺丝板、压力案、压力钳、改锤、气焊工具等。3、量具:水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。(三)作业条件1、根据施工方案安排好适当的现场工作场地、工作棚、料具库。在管道层、地下室、地沟内操作
15、时,应配备低压安全照明灯。2、配合土建施工进度做好各项预留洞、管槽及预埋套管。稳固各种型钢支、吊架。浇注楼板孔洞、堵抹墙洞工作应在土建装修工作开始前完成。3、在各项预制加工项目进行前,要根据安装测绘草图及材料计划,将需用材料、设施的规格、型号、质量、数量确认合格并准备齐全、运到现场。(四)工艺流程预 留孔洞、埋件套管安装安装准备管道安装管 道预制加工防腐处理支、吊架安装填堵孔洞竣工验收调 试系统冲洗水压试验1、安装准备(1)认真熟悉施工图纸、施工方案、技术及安全交底的具体措施。(2)核对有关专业图纸,查看各种管道的坐标、标高是否有交叉或排列位置不当,及时与有关人员研究解决、办理变更手续。(3)
16、合理安排施工顺序,避免工种交叉作业干扰,影响施工。2、预留孔及预埋铁件(1)在混凝土楼板、梁、墙上预留孔、洞、槽和预埋铁件时,应有专人按设计图纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制的模盒、预埋铁件在绑扎钢筋前按标记固定好,盒内满塞纸团等物。在浇注混凝土过程中应有专人配合校对、看管模盒及埋件,以免移位。(2)凡属预制墙板楼板需要剔孔洞的,必须在抹灰前剔凿,其直径与管外径的间隙不得超过30mm,遇有剔混凝土空心楼板或断钢筋,必须预先征得有关部门的同意及采取相应的补救措施后,方可剔凿。 (3)在外砖内模和外挂板内模工程中,对个别无法预留的孔洞,应在大模板拆除后及时进行剔凿。(4)
17、用电锤或手锤、錾子剔凿孔洞时,用力要适度,严禁用大锤操作。(5)预留孔应配合土建进行,其尺寸如设计无要求时应按表3.1.1的规定执行。预留孔洞尺寸 (mm) 表3.1.1项次管 道 名 称管径(mm)明管暗管留孔尺寸长宽墙槽尺寸宽深1单根采暖或给水立管2510010013013032-5015015015013070-1002002002002002单根排水立管50150150200130701002002002502003二根采暖或给水立管321501002001304一根给水立管和一根排水立管50200150200130701002502002502005二根给水立管和一根排水立管5020
18、0150250130701003502003802006给水支管或散热器支管25100100606032401501301501007排水支管80250200-100300250-8采暖或排水主干管80300250-100125350300-9给水引入管100300200-10排水排出管穿基础80300300-100-150(管径+300)(管径+200)-3、管道预制加工(1) 管道丝扣连接1)断管:根据现场测绘草图,在选好的管材上画线,按线断管:用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢进行断管。断管时压手柄用力要均匀,不可用力过猛,断管后要将管口断面的管膜、毛刺清除干净。用手工
19、锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手拉锯,锯条要保持与管材的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不得扭断或折断,以防管口断面变形。2)套丝:将断好的管材,按管径尺寸分次套制丝扣,一般以管径1532mm者套二次;4050mm者套三次;70mm以上者套34次为宜。用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板套号码,上好板牙,按管径对好刻度的适当位置,紧住固定板机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开板机。用手工套丝板套丝,先松开固定板机,把套丝板板盘退到零度,按顺序号上好板牙,把板盘对准所需刻度,拧紧固定板机,将管材放在压
20、力案压力钳内,留出适当长度卡紧,将套丝板轻轻套入管材,使其松紧适度,而后两手推套丝板,带上23扣,再站到侧面扳转套丝板,用力要均匀,待丝扣将套成时,轻轻松开板机,开机退板,保持丝扣应有的锥度。管子螺纹长度尺寸详见表3.1.2。3)配装管件:根据现场测绘草图,将已套好丝扣的管材配装管件。配装管件时应将所需的管件带入丝扣,试试松紧度(以用手带入3扣为宜),在丝扣处涂铅油、缠麻丝后带入管件,然后用管子钳将管件拧紧,使丝扣外露23扣,去掉麻头,擦净铅油,编号放到适当位置等待调直。管子螺纹长度尺寸 表3.1.2项次公称直径普通丝头长 丝短 丝长 度螺纹数长 度螺纹数长 度螺纹数(mm)(mm)(mm)(
21、mm)115148502812.06.5220168553013.56.5325188603615.06.543220917.07.5540221019.08.0650241121.09.077027128803013910033144)管段调直:将已装配好管件的管段,在安装前进行调直。在装好管件的管段丝扣处涂抹铅油,连接两段或数段,连接时不能只顾预留口方向而要兼顾到管材的弯曲度,相互找正后再将预留口方向转到合适部位并保持平直。管段连接后,调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。管段调直要放在调管架上或调管平台上,一般两人操作为宜,一人在管段端头目测,一人在弯曲处用手锤敲
22、打,边敲打、边观测,直至调直管段无弯曲为止,并在两管段连接点处标明印记,卸下一段或数段,再接上另一段或数段直至调完为止。对于管件连接点处弯曲过死或直径较大的管道可采用烘炉或气焊加热到600800时,放在管架上将管道不停地转动,利用管道自重使其平直,或用木板垫在加热处用锤轻击调直。调直后在冷却前要不停地转动,等温度降到适当时在加热处涂抹机油。凡是经过加热调直的丝扣,必须标好印记,卸下来重新涂铅油缠麻丝,再将管段对准印记拧紧。配装好阀门的管段,调直时应先将阀门盖卸下来,将阀门处垫实再敲打,以防震裂阀体。镀锌碳素钢管不允许用加热法调直。管段调直时一般不允许损坏管材。(2)法兰连接1)凡管道与管道、管
23、道与法兰阀门、管道与设备法兰接口连接时,必须按设计要求和工作压力选用标准法兰。2)法兰连接螺栓直径、长度应符合规范要求,紧固螺栓时要对称拧紧紧固后螺栓外露丝扣23扣,不宜大于螺栓直径的1/2。3)法兰垫片,一般给水管(冷水)采用厚度为3mm的橡胶板,垫片要与管道同心。(3)管道焊接1)管道焊接应有防风、雨、雪措施。2)一般管道采用V型坡口组对,坡口尺寸应符合施工规范要求。管壁厚度4mm时如能保证焊透可不开坡口。3)焊接前要将两管轴线对中,留出规定间隙用点焊固定,管径100mm可点焊三个点,管径150mm以点焊四个点为宜。4)管材与法兰焊接,应先将管材插入法兰内,点焊二点后用角尺找正找平后方可焊
24、接,应采用双面焊接,其内侧焊缝不得凸出法兰密封面。4、套管安装(1)钢套管:根据所穿构筑物的厚度及管径尺寸确定套管规格、长度,下料后套管内刷防锈漆一道,用于穿楼板的套管应在适当部位焊好架铁。管道安装时,把预制好的套管穿好,再安装管道。穿楼板套管一端应高出地面50mm,下端与楼板面平;穿墙套管两端应与墙面平齐。预埋上下层套管时,中心线应垂直。(2)防水套管:根据构筑物及不同介质的管道,按设计或施工安装图册中的要求进行预制加工,将预制加工好的套管在浇注混凝土前按设计部位固定好,校对坐标、标高,平正合格后一次浇注,待管道安装完毕后用防水填料将空隙封填密实。5、支、吊、托架安装(1)按核对无误的管道单
25、线图,实测管线标高、走向、支架位置,选择正确的支、吊、托架形式,按国标图集制作。(2)支、吊、托架应在预埋件上焊接或采用膨胀螺栓固定。(3)按设计要求的管道坐标、标高、坡度确定管架的位置安装管架。(4)管道支、吊、托架的安装,应符合下列规定:位置正确,埋设平整牢固;与管道接触紧密,固定牢靠;固定在建筑结构上的管道支、吊架,不得影响结构的安全。(5)钢管水平安装的支架间距应符合表3.1.3的规定。(6)立管管卡安装:层高3m,每层一个,安装高度1.4m;层高3m4.5m,每层一个,安装高度1.8m,层高4.5m,平分为三段安装二个管卡。钢管管道支架的最大间距 (m) 表3.1.3管径(mm)15
26、20253240507080100125150200250300保 温 管1.52.02.02.53.03.04.04.04.55.06.07.08.08.5不保温管2.53.03.54.04.55.06.06.06.57.08.09.511126、填堵孔洞(1)管道安装完毕,必须及时用不低于结构标号的混凝土或水泥砂浆把孔洞堵严、抹平,为了不致因堵洞而使管道移位,应有专人配合土建封堵孔洞。(2)堵楼板孔洞宜用定型模具或用木板支搭牢固后,往洞内浇水清洗后用C20以上细石混凝土或M20以上水泥砂浆填平捣实,不得堵塞砖头、杂物。7、管道试压(1)根据设计要求,本工程消火栓系统的试验压力为工作压力的1
27、.5倍,但不得小于0.60Mpa;喷淋系统的试验压力不得小于1.40Mpa;水幕系统的试验压力不得小于1.60Mpa。管道试压一般分阶段试压和系统试验两种。阶段试压是在干管敷设完成后或隐蔽部位的管道安装完毕按设计和规范要求进行的水压试验。系统试验是全部干、立、支管安装完毕按设计和规范要求进行的水压试验。(2)试压泵应设在最低一层,阶段试压时设在该管段的最低处。(3)试压前应将预留口堵严,关闭入口总阀门和所有出水阀门及低处放水阀,打开各分路及主管阀门和系统最高处的放气阀门。(4)打开进水阀门,往系统内充水,排净空气满水后关闭阀门。(5)管道系统充满水后,对全系统进行水密性检查。(6)对系统加压,
28、加压时应缓慢升压,升压时间不应10min。升到规定的试验压力后,停止加压,检查各接口有无渗漏现象。(7)观察15min,压力降不超过0.05Mpa为合格。通知有关单位验收并办理验收手续。(8)管道系统试压时,发现渗漏或压力降超过规定值时,应检查管道系统,及时整改。渗漏点排除后,再按以上规定进行试压,直至符合要求。(9)拆除试压泵和水源,将管道系统内的水排净。8、管道系统冲洗(1)管道冲洗应在管道试压合格后,调试、运行前进行。(2)管道冲洗进口及排水口应当选择适当位置,并能保证将管道系统内的杂物冲洗干净。排水管截面积不应小于被冲洗管道截面积的60%,排水管应接至排水井或排水沟内。 (3)冲洗时,
29、以系统内可能达到的最大压力和流量进行,直到出口处的水色和透明度与入口处目测一致为合格。(五)应注意的质量问题1、管道断口有飞刺、铁膜。用砂轮锯断管后应铣口。2、锯口不平、不正,出现马蹄型。锯管时站立角度不合适或锯条未上紧。3、丝扣有缺丝、乱丝,不能只套一板,套丝时应加润滑剂。4、管段表面有飞刺和环形沟。主要是管钳失灵,压力失控,压不住管材,致使管材转动滑出横沟,应及时修理或更换工具。5、管段局部凹陷。是由于调直时手锤用力过猛或锤头触管部位太集中,调直时应轻轻、均匀锤击。6、支、吊、托架不牢固。是由于金属膨胀螺栓安装不正确或管架与预埋铁件焊接不牢固。7、管道焊口错口,焊缝不匀,主要是在焊接管道时
30、未将管材轴线对准,厚壁管道未认真开坡口。二、管道保温本工程设计要求明露管道要采用橡塑材料保温。(一)材料要求1、保温材料应符合设计要求并具有制造厂合格证或检验报告。2、保温材料选用橡塑保温管壳。该材料导热系数小,具有一定的强度能承受来自内外水或气体渗透,无腐蚀性,不易燃烧,施工方便。3、保温材料在贮存、运输、现场保管过程中应不受潮湿或机械损伤。(二)主要机具主要机具有:手电钻、刀锯、剪刀、钢卷尺、钢丝钳、螺丝刀、腻子刀、漆刷、抹布、小桶、弯钩等。(三)作业条件1、管道保温施工必须在系统压力试验检漏合格、防腐处理结束后进行。2、场地应清洁干净、有良好的照明设备。冬、雨季施工应有防冻防雨措施。3、
31、管道支架处的木垫缺损或漏装的应补齐。仪表接管部件等已安装完毕。4、应施工员的书面技术、质量、安全交底。(四)操作工艺1、直管段应按自上而下的顺序进行,水平管从一侧或弯头的直管段处开始。2、弯头处应采用定型的弯头管壳或用直管壳加工成虾米弯,每个弯头不少于3块,确保管壳与管壁结合紧密,平滑美观。3、设备管道上的阀门、法兰及其它可拆卸部件保温时两侧应留出螺栓长度加25mm的空隙。阀门、法兰部位则应单独进行保温。4、遇到三通处应先做主干管,后分支管。保温管道穿套管时,套管与管道四周的空隙应用保温材料填塞密实。5、管道上的温度计插座宜高出设计的保温层厚度。保温管道与不保温管道、建筑物保持足够的间距。(五
32、)成品保护1、保温材料应放在干燥处妥善保管,露天堆放应有防潮、防雨、雪措施。此外还应防止挤压损伤变形。2、施工时要严格遵循先上后下、先里后外的施工原则,以确保施工完的保温层不被损坏。3、操作人员在施工中不得脚踏挤压或将工具放在安装好的保温层上。4、拆移脚手架时不得碰坏保温层,由于脚手架或其它因素影响当时不能施工的地方应及时补好,不得遗漏。5、当与其他工种交叉作业时要注意共同保护好成品。(六)应注意的质量问题应当注意的质量问题见表3.1.4应注意的质量问题及防范措施 表3.1.4序号常产生的质量问题防范措施1保温层严密平整不够加强责任心按工艺操作2管道穿楼板墙处结露保温材料填实3法兰、阀门保温不
33、到位加强责任心经常检查4保温外表有褶皱现象加强成品保护措施5保温层与管道有脱胶现象保温前清理好管道外表面第二节 消防电气安装 消防电气工程应重点做好以下几件工作:一、管、盒 、箱安装;二、导线安装;三、元器件和消防设备安装;四、施工检查。 一、管、盒、箱安装 (一)材料要求1、钢管(或电线管)壁厚均匀,焊缝均匀,无裂缝、砂眼、毛刺和凹凸现象,并有产品合格证或质量证明书。除镀锌管外其它管材需预先除锈刷防腐漆(埋入混凝土时,可不刷漆,但应除锈),镀锌管或刷过防腐漆的钢管外表层完整无剥落现象。2、电气管箍使用通丝管箍。丝扣清晰、不乱扣,两端光滑无毛刺,有产品合格证。3、锁紧螺母外形完好无损,丝扣清晰
34、,并有产品合格证。4、护口吸用于薄、厚管之分,护口要完整无损,并有产品合格证。5、铁制灯头盒、开关盒、接线盒等,金属板厚度应不小于1.2mm,镀锌层无剥落,无变形开裂,敲落孔完整无缺,面板安装孔与地线焊脚齐全,并有产品合格证。6、面板、盖板的规格、高宽、安装孔距应与盒配套,外形完整无损,板面色泽均匀,并有产品合格证。7、圆钢、扁钢、角钢等材质应符合国家现行规范要求,并有产品合格证或质量证明书。8、螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。9、其它材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。(二)主要机具1、机具:套丝机、弯管器、弯管机、砂轮机、电焊机、台钻、电锤、电钻等。
35、2、工具:套丝板、圆丝板、管子钳、活板手、鱼尾钳、钢锯、手锤、錾子、压力案、改锤、扁锉、半圆锉、圆锉等。3、量具:水平尺、钢卷尺、线坠、皮尺、小线等。(三)作业条件1、暗管敷设(1)各层水平线和墙厚度线弹好,配合土建施工;(2)现浇混凝土板内配管,在底层钢筋绑扎完后,上层钢筋未绑扎前,根据施工图尺寸位置配合土建施工;(3)随墙(砌体)配合施工立管;(4)随大模板现浇混凝土墙配管,土建钢筋网片绑扎完毕,按墙体配管。2、吊顶内或护墙板内管路敷设(1)结构施工时,配合土建安装好预埋件;(2)内部装修施工时,配合土建做好电气器具位置翻样图,并现场标出实际位置。(四)操作工艺1、工艺流程(1)暗管敷设工
36、艺流程为:预制加工1、热煨管2、冷煨管3、切管4、套丝测定盒箱位置稳注盒箱1、稳注盒、箱2、托板稳注灯头盒暗管敷设变形缝处理1、地板上部做法2、地板下部做法管路连接1、管箍丝扣连接2、焊接套管连接3、坡口(喇叭)连接地线焊接1、跨接地线2、防腐处理暗管敷设1、随墙(砌体)配管2、大模板现浇混凝土墙配管3、现浇混凝土楼板配管4、预制空心楼板配管(2)吊顶内、护墙板管路敷设工艺流程为:1、盒箱固定2、支架吊架固定固定点位置测定盒箱及预制加工管弯支 架吊 架明管敷设变形缝处理1、地板上部做法2、地板下部做法地线焊接1、跨接地线2、防腐处理管路连接1、管箍丝扣连接2、焊接套管连接3、坡口(喇叭)连接(
37、五)暗管敷设1、暗管敷设基本要求(1)敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理;(2)暗配的电线管路宜沿最近的路线敷设并应减少弯曲;埋入墙或混凝土内的管子,离表面的净距不应小于15mm;(3)进入落地式配电箱电线管路,排列应整齐,管口应高出基础面不小于50mm 。(4)埋入地下的电线管路不宜穿过设备基础,在穿建筑物基础时,应加保护。2、预制加工:根据设计,加工好各种盒、箱、管弯。管煨弯可采用冷煨弯或热煨弯法。弯管的弯扁度不应大于外径的1/10;暗配管时,弯曲半径不应小于管外径的6倍;埋设于地下或混凝土楼板内时,不应小于管外径的10倍。切管时,断口处平齐不歪斜,管口刮铣光滑
38、无毛刺,管内无铁屑。管子套丝时,丝扣不乱不过长,消除渣悄,丝扣干净清晰。管径在20mm以下应分二板套成;管径在25mm以上应分三板套成。3、测定盒、箱位置:根据设计图纸要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际位置。4、稳注盒、箱(1)稳注盒、箱要求灰浆饱满,平整牢固,坐标正确。现浇混凝土板墙处加支铁固定盒、箱,盒、箱底距外墙面小于30mm时,需加金属网固定后再抹灰,防止空裂。(2)托板稳注接线盒:将盒子堵好随底板钢筋固定,管路配好后,随土现浇混凝土施工同时完成。5、管路连接(1)管路连接方法1)管箍丝扣连接,套丝不得有乱扣现象;管箍必须使用通丝管箍。
39、上好管箍后,管口应对严。外露丝扣不应多于2扣。2)套管连接宜用于暗配管,套管长度为连接管径的1.53倍;连接管口的对口处应在套管中心,焊口应焊接牢固严密。(2)管与管连接:管径20mm及其以下钢管及各种管径电线管,必须用管箍连接。管口锉光滑平整,连接应牢固紧密。管径25mm及其以上钢管,可采用管箍连接或套管连接。1)管路超过下列长度,应加装接线盒,其位置应便于穿线:无弯时,30m;有一个弯时,20m;有二个弯时,15m;有三个弯时,8m。2)导线管路与其它管道的最小距离见表3.2.1配线与管道间最小距离(mm) 表3.2.1管 道 名 称配线方式穿管配线绝缘导线明配蒸汽管平行1000(500)
40、1000(500)交叉300300暖、热水管平行300(200)300(200)交叉100100通讯、上下水、压缩空气管平行100200交叉50100(3)管进盒、箱连接1)盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。铁制盒、箱严禁用电焊、气烛开孔,并应刷防锈漆。如用定型盒、箱,其敲落孔大于管径时,可用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞。2)管口入盒、箱,暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管口露出盒、箱应小于5mm。有锁紧螺母者与锁紧螺母平,露出锁紧螺母的丝扣为24扣。两根以上管入盒、箱要长短一致,间距均匀,排列整齐。6、暗管敷设方式(1)随墙(
41、砌体)配管:砖墙、加气混凝土块墙、空心砖墙壁配合砌墙立管时,该管最好放在墙中心;管口向上要堵好。为使盒子平整,标高准确,可将管先立偏高200mm左右,然后将盒子稳好,再接短管。短管入盒、箱端可不套丝,可用跨接线焊接固定,管口与盒、箱里口平。往上引管有吊顶时,管上端应煨成90弯进吊顶内。由顶板向下引管不宜过长,以达到开关盒上口为准。等砌好隔墙,先稳盒后接短管。(2)大模板混凝土墙配管:可将盒、箱焊在该墙的钢筋上,接着敷管。每隔1m左右,用铅丝绑扎牢。管进盒、箱要煨灯叉弯。往上引管不宜过长,以能煨弯为准。(3)现浇混凝土楼板配管:先找准预埋位置,根据房间四周墙的厚度,弹出十字线,将堵好的盒子固定牢
42、后敷这。有两个以上盒子时,要拉直线。7、变形缝处理变形缝处应增设补偿装置,可采用以下方法施工:变形缝两侧各预埋一个接线箱,先把管的一端固定在接线箱上,另一侧接线箱底部的垂直方向开长孔,其孔径长度尺寸不小于被接入管直径的2倍,两侧连接好后焊上补偿跨接地线。(六)吊顶内、护墙板内管、盒、箱安装吊顶内、护墙板内配管基本上与暗配管相同,应强调的是:1、配管弯曲半径一般不小于管外径的6倍,如只有一个弯,可不小于管外径的4倍。2、支架、吊架应按设计图要求加工。设计无规定时,应不小于以下规定:扁钢303mm;角钢25253mm。3、探头位置测定后,用不小于2个螺丝把接线盒固定牢。如有防火要求,可用防火布或其
43、它防火措施处理灯头盒。无用的敲落孔不应敲掉,已脱落的要补好。4、管路应敷设在主龙骨的上边,管入盒、箱要煨灯叉弯,并应里外带锁紧螺母。采用内护口,管进、箱以与内锁紧螺母平为准。5、固定管路时,如为木龙骨可在管的两侧钉钉,用铅丝绑扎后再用钉钉牢。如为轻钢龙骨,可采用配套管卡和螺丝固定,或用拉铆固定。6、管路敷设应牢固通顺,禁止做拦腰管或拌脚管。遇有长丝接管时,必须在管箍后面加锁紧螺母。受力灯头盒应用吊杆固定,在管进盒处及弯曲部位两端150300mm处加固定卡固定。(七)成品保护1、剔槽不得过大、过深或过宽。预制梁柱预应力楼板不得随意剔槽打洞。混凝土楼板、墙等不得私自断筋。2、现浇混凝土楼板配管时,注意不要踩坏钢筋,土建浇注混凝土时,应有专人看守,防止振捣时损坏配管及盒、箱移位,遇有管路损坏时,应及时修复。3、明配管路时应保持顶棚、墙面及地面清洁完整。搬运材料和使用高凳、机具时。不得碰坏门窗、墙面等。4、吊顶内配管、安装盒、箱时,不要踩坏龙骨。严禁踩管路行走,刷防锈漆不得污染墙面、吊顶或护墙板。
