1、1K411000城镇道路工程1K411010城镇道路工程结构与材料-全选择题1K411011掌握城镇道路分类与分级一、城镇道路分类分类方法:按地位快速路、主干路、次千路及支路;按对交通运输作用全市性道路、区域性道路、环路,放射路、过境道路等;按运输性质公交专用道路、货运道路、客货运道路等;按根据环境中心区道路、工业区道路、仓库区道路等。以地位、交通功能、服务功能快速路、主干路、次干路与支路。快速路交通功能,大容量、长距离、快速交通的主要道路。主干路交通功能为主,道路网的主要骨架。次干路区域性的交通干道,交通集散服务,兼有服务功能。支路解决局部地区交通,以服务功能为主。二、城镇道路分级除快速路外
2、根据城市规模、设计交通量、地形等分为I、级。不同级别的设计速度是不同的。三、城镇道路路面分类按结构强度高级路面适用于城市快速路、主干路(水泥混凝土30年、沥青混凝土15年)次高级路面城市次干路、支路(沥青贯入式碎石、沥青表面处治)按力学特性分类柔性路面荷载作用下弯沉变形较大、抗弯强度小,它的破坏取决于极限弯拉强度,代表是各种沥青类路面。刚性路面板体作用,抗弯拉强度大,弯沉变形很小,它的破坏取决于极限垂直应变和弯拉应变,代表是水泥混凝土路面。1K411012掌握沥青路面结构组成特点一、结构组成(一)基本原则(二)路基与填料路基断面形式路堤路基顶面高于原地面的填方路基;路堑全部由地面开挖出的路基(

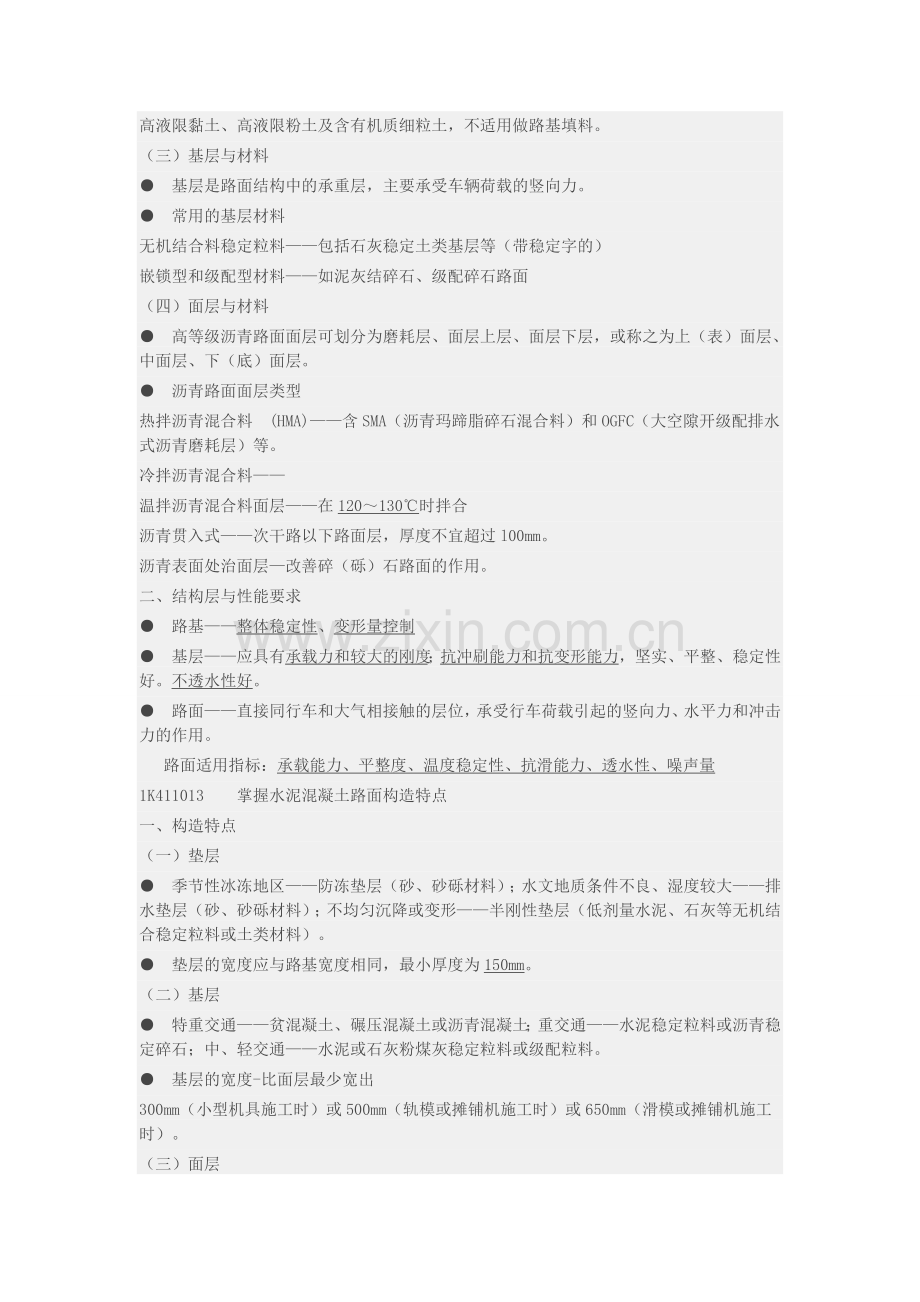

3、又分重路堑、半路堑、半山峒三种形式);半填、半挖横断面一侧为挖方,另一侧为填方的路基。路基填料高液限黏土、高液限粉土及含有机质细粒土,不适用做路基填料。(三)基层与材料基层是路面结构中的承重层,主要承受车辆荷载的竖向力。常用的基层材料无机结合料稳定粒料包括石灰稳定土类基层等(带稳定字的)嵌锁型和级配型材料如泥灰结碎石、级配碎石路面(四)面层与材料高等级沥青路面面层可划分为磨耗层、面层上层、面层下层,或称之为上(表)面层、中面层、下(底)面层。沥青路面面层类型热拌沥青混合料(HMA)含SMA(沥青玛蹄脂碎石混合料)和OGFC(大空隙开级配排水式沥青磨耗层)等。冷拌沥青混合料温拌沥青混合料面层在1
4、20130时拌合沥青贯入式次干路以下路面层,厚度不宜超过l00mm。沥青表面处治面层改善碎(砾)石路面的作用。二、结构层与性能要求路基整体稳定性、变形量控制基层应具有承载力和较大的刚度;抗冲刷能力和抗变形能力,坚实、平整、稳定性好。不透水性好。路面直接同行车和大气相接触的层位,承受行车荷载引起的竖向力、水平力和冲击力的作用。路面适用指标:承载能力、平整度、温度稳定性、抗滑能力、透水性、噪声量1K411013掌握水泥混凝土路面构造特点一、构造特点(一)垫层季节性冰冻地区防冻垫层(砂、砂砾材料);水文地质条件不良、湿度较大排水垫层(砂、砂砾材料);不均匀沉降或变形半刚性垫层(低剂量水泥、石灰等无机
5、结合稳定粒料或土类材料)。垫层的宽度应与路基宽度相同,最小厚度为150mm。(二)基层特重交通贫混凝土、碾压混凝土或沥青混凝土;重交通水泥稳定粒料或沥青稳定碎石;中、轻交通水泥或石灰粉煤灰稳定粒料或级配粒料。基层的宽度-比面层最少宽出300mm(小型机具施工时)或500mm(轨模或摊铺机施工时)或650mm(滑模或摊铺机施工时)。(三)面层分普通(素)混凝土板、钢筋混凝土板、连续配筋混凝土板、预应力混凝土板,我国多采用普通(素)砼板具有足够的强度、耐久性(抗冻性),表面抗滑、耐磨、平整。采用刻槽、压槽、拉槽或拉毛等方法形成一定的构造深度。二、主要原材料选择水泥快速路、主干路应采用道路硅酸盐水泥
6、或硅酸盐水泥、普通硅酸盐水泥;出厂期超过三个月或受潮的水泥,必须经过试验,合格后方可使用。粗骨料最大公称粒径,碎砾石不得大于26. 5mm;碎石不得大于31. 5mm;砾石不宜大于19.0mm;钢纤维混凝土粗骨料最大粒径不宜大于19.0mm。砂海砂不得直接用于混凝土面层。外加剂钢筋胀缝板厚20mm,经防腐处理。填缝材料宜加入耐老化剂。1K411014熟悉沥青混合料组成与材料(一)材料组成沥青混合料是一种复合材料,主要由沥青、粗骨料、细骨料、矿粉组成,有的还加入聚合物和木纤维素拌合而成的混合料的总称。(二)基本分类按材料组成及结构连续级配、间断级配混合料。矿料级配组成密级配、半开级配、开级配混合
7、料。按公称最大粒径特粗式(公称最大粒径大于31. 5mm)、粗粒式(公称最大粒径等于或大于26. 5mm)、中粒式(公称最大粒径16mm或19mm)、细粒式(公称最大粒径9. 5mm或13. 2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。按生产工艺热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。(三)结构类型嵌挤原则构成和按密实级配原则构成的两大结构类型。结构组成三种形式密度、空隙率W、矿料间隙率VMA不同密实一悬浮结构:较大的黏聚力c,但内摩擦角较小,高温稳定性较差。骨架一空隙结构:内摩擦角较高,但黏聚力c较低。沥青碎石混合料(AM)和OGFC排水沥青混合料。骨架一密实结构:内
8、摩擦角较高,黏聚力c也较高。沥青玛谛脂混合料(简称SMA)是这种结构典型代表。二、主要材料与性能(一)沥青粘结性抵抗变形的能力即沥青的黏度。对高等级道路,夏季高温、重载交通用稠度大的沥青;对冬季寒冷、交通量小的道路宜选用稠度小的沥青。感温性黏度随温度变化的感应性。表征指标是软化点、针入度指数(PI)。耐久性老化后沥青的质量变化、残留针入度比、残留延度(10或5)等。塑性外力作用下发生变形而不被破坏的能力,即反映沥青抵抗开裂的能力。改为10延度或15延度。在冬季低温或高、低温差大的地区,要求采用低温延度大的沥青,安全性(二)粗骨料城市快速路、主干道路表面层粗骨料压碎值不大于26%,对沥青的黏附性
9、应大于或等于4级。(三)细骨料沥青混合料中天然砂用量不宜超过骨料总量的20%,SMA、OGFC不宜使用天然砂。(四)矿粉城市快速路、主干道的沥青路面不宜采用粉煤灰作填料。(五)纤维稳定剂不宜使用石棉纤维。250高温条件下不变质。三、热拌沥青混合料主要类型普通沥青混合料AC城市次干道、辅路或人行道等。改性沥青混合料较高的高温抗车辙的能力、低温抗开裂的能力、耐磨耗能力和延长使用寿命。城市主干道和城镇快速路。改性(沥青)SMA采用改性沥青,材料配比采用SMA结构形式。高温抗车辙的能力、低温抗开裂和水稳定性好、快速路、主干路。1K411015了解沥青路面材科的再生应用一、再生目的与意义(一)再生机理旧
10、沥青路面材料的再生,关键在于沥青的再生。(二)再生效益二、再生剂技术要求与选择(一)再生剂作用调节过高的黏度并使脆硬的旧沥青混合料软化,便于充分分散,和新料均匀混合。(二)技术要求具备适当的黏度;良好的流变性质;具有溶解分散沥青质的能力;具有较高的表面张力;耐热化和耐候性三、再生材料生产与应用再生沥青混合料配合比设计可采用普通热拌沥青混合料的设计方法马歇尔试验方法。再生剂选择与用量的确定应考虑旧沥青的黏度、再生沥青的黏度、再生剂的黏度等因素。1K411020城镇道路路基施工1K411021掌握城镇道路路基施工技术本条介绍了城市道路路基工程施工的特点、施工程序、施工要求及质量检验的要点。一、路基
11、施工特点与程序(一)施工特点路基施工以机械作业为主,人工配合为辅;采用流水或分段平行作业方式。(二)基本流程1准备工作2附属构筑物涵洞(管)等构筑物可与路基(土方)同时进行,地下管线施工必须遵循“先地下,后地上”、“先深后浅”的原则。3路基(土、石方)施工开挖路堑、填筑路堤,整平路基、压实路基、修整路床,修建防护工程等。二、路基施工要点(案例题知识点)(一)填土路基1路基填土不得使用腐殖土、生活垃圾土、淤泥、冻土块或盐渍土。粒径超过lOOmm的土块应打碎。3地面坡度陡于1:5时,需修成台阶形式,每层台阶高度不宜大于300mm,宽度不应小于1.Om。5碾压前检查铺筑土层的宽度与厚度,最后碾压应采
12、用不小于12t级的压路机。6填方高度内的管涵顶面填土500mm以上才能用压路机碾压。(二)挖土路基3挖方段不得超挖,应留有碾压而到设计标高的压实量。4压路机不小于12t级,碾压应自路两边向路中心进行,直至表面无明显轮迹为止。5碾压时,应视土的干湿程度而采取洒水或换土、晾晒等措施。6过街雨水支管沟槽及检查井周围应用石灰土或石灰粉煤灰砂砾填实。(三)石方路基三、质量检查与验收主控项目压实度和弯沉值一般项目路基允许偏差和边坡等要求。1K411022掌握城镇道路路基压实作业要点(案例题知识点)处理好压实机具、压实方法与压实厚度三者的关系,达到所要求的压实度。一、路基材料与填筑(一)材料要求填料的强度(
13、CBR)值应符合设计要求。(二)填筑填土应分层进行,填土宽度应比设计宽度宽500mm。二、路基压实施工要点(一)试验段试验目的主要有:(1)以便确定路基预沉量值。(2)合理选用压实机具;选用机具考虑因素有道路不同等级、工程量大小、施工条件和工期要求等。(3)按压实度要求,确定压实遍数。(4)确定路基宽度内每层虚铺厚度。(5)根据土的类型、湿度、设备及场地条件,选择压实方式。(二)管道回填与压实管顶以上500mm范围内不得使用压路机。覆土厚度不大于500mm对管道结构进行加固。覆土厚度在500800mm保护措施。(三)路基压实土质路基压实原则:“先轻后重、先静后振、先低后高、先慢后快,轮迹重叠。
14、”压路机最快速度不宜超过4km/h。夯击面积重叠1/41/3。三、土质路基压实质量检查1K411023热悉岩土分类与不良土质处理方法一、工程用土分类(一)工程用土分类分类指标土颗粒组成、土塑性指标、土中有机质(二)按照土的坚实系数分类五类二、土的性能参数(一)土的工程性质(二)路用工程(土)主要性能参数含水量W;天然密度;孔隙比e;塑限Wp;塑性指数Ip;液性指数IL;孔隙率。三、不良土质路基处理方法:软土天然含水量较高、孔隙比大、透水性差、压缩性高、强度低等特点。常用的处理方法可采取置换土、抛石挤淤、砂垫层置换、反压护道、砂桩、粉喷桩、塑料排水板及土工织物等处理措施。湿陷性黄土土质较均匀、结
15、构疏松、孔隙发育,在一定压力下受水浸湿,土结构会迅速破坏。处理采取换土法、强夯法、挤密法、预浸法、化学加固法等方法。膨胀土具有吸水膨胀性或失水收缩特性的高液限黏土。具有较大的塑性指数。采取的措施包括用灰土桩、水泥桩;开挖换填、堆载预压。其胀缩特性可使路基发生变形、位移、开裂、隆起等严重的破坏。冻土增加路基总高度;选用不发生冻胀的路面结构层材料;隔温性能好的材料;防冻层厚度。1K411024了解水对城镇道路路基的危害一、地下水分类与水土作用(一)地下水分类液态水有吸着水、薄膜水、毛细水和重力水,其中毛细水可在毛细作用下逆重力方向上升一定高度,在0以下毛细水仍能移动、积聚,发生冻胀。根据地下水的埋
16、藏条件又可将地下水分为上层滞水、潜水、承压水。二、地下水和地表水的控制(一)路基排水分为地面和地下两类各种管渠、地下排水构筑物。路基各种病害和变形的产生,都与地表水和地下水的浸湿和冲刷等破坏作用有关。(二)路基隔(截)水三、危害控制措施1K411030城镇道路基层施工1K411031掌握不同无机结合料稳定基层特性一、无机结合料稳定基层二、常用的基层材料(一)石灰稳定土类基层石灰稳定土有良好的扳体性,但其水稳性、抗冻性以及早期强度不如水泥稳定土。温度低于5强度几乎不增长。石灰稳定土的干缩和温缩特性十分明显,且都会导致裂缝。严格禁止用于高等级路面的基层,只能用作高级路面的底基层。(二)水泥稳定土基
17、层水泥稳定土有良好的板体性,其水稳性和抗冻性都比石灰稳定土好。容易干缩,低温时会冷缩,而导致裂缝。水泥土(水泥稳定细粒土)只用作高级路面的底基层。(三)石灰工业废渣稳定土基层。二灰稳定土(石灰粉煤灰稳定土)二灰稳定土有良好的力学性能、板体性、水稳性和一定的抗冻性,其抗冻性能比石灰土高很多。二灰稳定土也具有明显的收缩特性,但小于水泥土和石灰土禁止用于高等级路面的基层,而只能做底基层。二灰稳定土温度低于4强度几乎不增长,二灰中的粉煤灰用量越多,早期强度越低,3个月龄期的强度增长幅度也越大。二灰稳定粒料可用于高等级路面的基层与底基层。1K411032掌握城镇道路基层施工技术(案例题知识点)一、石灰稳
18、定土基层与水泥稳定土基层(一)材料与拌合2城区施工应采用厂拌(异地集中拌合)方式,不得使用路拌方式。5宜用强制式拌合机进行拌合,拌合应均匀,(二)运输与摊铺3宜在春末和气温较高季节施工,施工最低气温为5。5雨期施工应防止石灰、水泥和混合料淋雨;降雨时应停止施工,已摊铺的应尽快碾压密实。(三)压实与养护2摊铺好的稳定土应当天碾压成活,。碾压时的含水量宜在最佳含水量的士2%范围内3由两侧向中心碾压;内侧向外侧碾压。5压实成活后应立即洒水(或覆盖)养护。6稳定土养护期应封闭交通。二、石灰工业废渣(石灰粉煤灰)稳定砂砾(碎石)基层(也可称二灰混合料)(一)材料与拌合4拌合时应先将石灰、粉煤灰拌合均匀,
19、再加入砂砾(碎石)和水均匀拌合。(二)运输与摊铺(三)压实与养护1混合料每层最大压实厚度为200mm,且不宜小于lOOmm。3禁止用薄层贴补的方法进行找平。4湿养,也可采用沥青乳化液和沥青下封层进行养护,养护期为714d。三、级配砂砾(碎石)、级配砾石(碎砾石)基层(一)材料与拌合(二)运输与摊铺2宜采用机械摊铺且厂拌级配碎石,级配砂砾应摊铺均匀一致,发生粗、细骨料离析(“梅花”、“砂窝”)现象时,应及时翻拌均匀。(三)压实与养护2控制碾压速度,碾压至轮迹不大于5mm,表面平整、坚实。可采用沥青乳化液和沥青下封层进行养护1K411033了解土工合成材料的应用一、土工合成材料(一)分类(二)功能
20、与作用具有加筋、防护、过滤、排水、隔离等功能。二、工程应用(一)路堤加筋(二)台背路基填土加筋(三)路面裂缝防治玻纤网网孔尺寸宜为其上铺筑的沥青面层材料最大粒径的0.51O倍。土工织物应能耐170以上的高温。(四)路基防护(五)过滤与排水层1K411040城镇道路面层施工1K411041掌握沥青混合料面层施工技术(案例题知识点)一、施工准备(一)透层与粘层基层表面喷洒透层油。(液体沥青、乳化沥青做透层油)。双层式或多层式热拌热铺沥青混合料面层之间应喷洒粘层油。或在水泥混凝土路面、沥青稳定碎石基层、旧沥青路面上加铺沥青混合料时,应在既有结构、路缘石和检查井等构筑物与沥青混合料层连接面喷洒粘层油。
21、沥青混合料面层不得在雨、雪天气及环境最高温度低于5时施工。(二)运输与布料沥青混合料上宜用篷布覆盖保温、防雨和防污染。不符合施工温度要求或结团成块、已遭雨淋现象不得使用。摊铺机前应有足够的运料车等候;对高等级道路,开始摊铺前等候的运料车宜在5辆以上。运料车应在摊铺机前100300mm外空挡等候,避免撞击摊铺机。二、摊铺作业(一)机械施工2.1台摊铺机的铺筑宽度不宜超过6(双车道)7. 5m(三车道以上),通常采用2台或多台摊铺机前后错开1020m呈梯队方式同步摊铺,两幅之间应有3060mm左右宽度的搭接。应避开车道轮迹带。3.预热熨平板使其不低于100。4.缓慢、均匀、连续不间断地摊铺,摊铺速
22、度宜控制在26 mmin的范围内。5.摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式。上面层宜采用平衡梁或滑靴并辅以厚度控制方式摊铺。6.热拌沥青混合料的最低摊铺温度根据铺筑层厚度、气温、风速及下卧层表面温度。三、压实成型与接缝(一)压实成型1压实分初压、复压、终压,压实层最大厚度不宜大于100mm3压路机的碾压温度应根据沥青和沥青混合料种类、压路机、气温、层厚等因素经等因素经试压确定。4初压宜采用钢轮压路机静压12遍。5密级配沥青混合料(AC)复压宜优先采用重型轮胎压路机进行碾压。对粗骨料为主(SMA、OGMC)的混合料,宜优先采用振动压路机复压。层厚较大时宜采用低频大振幅,
23、厚度较薄时宜采用低振幅。6终压应选用双轮钢筒式压路机或关闭振动的振动压路机,碾压不宜少于2遍,至无明显轮迹为止。8压路机不得在未碾压成型路段上转向、掉头、加水或停留。(二)接缝1上、下层的纵缝应错开150mm(热接缝)或300400mm(冷接缝)以上。相邻两幅及上、下层的横向接缝均应错位1m以上。3高等级道路的表面层横向接缝应采用垂直的平接缝,以下各层和其他等级的道路的各层可采用斜接缝。四、开放交通自然降温至表面温度低于50后,方可开放交通。IK411042掌握改性沥青混合料面层施工技术一、生产和运输(一)生产通常宜较普通沥青混合料的生产温度提高1020。改性沥青混合料宜采用间歇式拌合设备生产
24、,具有添加纤维等外掺料的装置。改性沥青混合料的拌合时间应适当延长。贮存过程中混合料温降不得大于10,贮存时间不宜超过24h;改性沥青SMA混合料只限当天使用;OGFC混合料宜随拌随用。二、施工(一)摊铺宜使用履带式摊铺机。摊铺温度不低于160。改性沥青混合料的摊铺速度宜放慢至13m/min。(二)压实与成型初压开始温度不低于150,碾压终了的表面温度应不低于90。宜用振动压路机和钢筒式压路机碾压,不宜采用轮胎压路机碾压。振动压路机应遵循“紧跟、慢压、高频、低幅”的原则,不得采用轮胎压路机碾压,以防沥青混合料被搓擦挤压上浮,造成构造深度降低或泛油。1K411043掌握水泥混凝土路面施工技术一、混
25、凝土配合比设计、搅拌和运输(一)混凝土配合比设计混凝土的配合比设计在兼顾技术经济性的同时应满足抗弯强度、工作性、耐久性三项指标要求;高温施工时,混凝土拌合物的初凝时间不得小于3h,低温施工时,终凝时间不得大于l0h;(二)搅拌1搅拌设备应优先选用间歇式拌合设备(三)运输1混凝土拌合物从搅拌机出料到运输、铺筑完成的允许最长时间应符合规定。二、混凝土面板施工(一)模板1宜使用钢模板,木模板直线部分板厚不宜小于50mm,每0.8lm设1处支撑装置;弯道部分板厚宜为1530mm,每0.50. 8m设1处支撑装置。(二)钢筋设置(三)摊铺与振动1三辊轴机组铺筑混凝土面层2采用轨道摊铺机铺筑3采用人工摊铺
26、混凝土分两次摊铺时,上层混凝土的摊铺应在下层混凝土初凝前进行,且下层厚度宜为总厚的3/5。(四)接缝1胀缝设置胀缝补强钢筋支架、胀缝板和传力杆。缝中不得连浆。缝上部灌填缝料,下部胀缝板和安装传力杆。2传力杆的固定安装方法有两种。一种是端头木模固定传力杆安装方法,宜用于混凝土板不连续浇筑时设置的胀缝。另一种是支架固定传力杆安装方法,宜用于混凝土板连续浇筑时设置的胀缝。3横向缩缝采用切缝机施工,切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种。昼夜温差确定切缝方式。4热天施工时缝料宜与板面平,冷天缝料应填为凹液面,中心宜低于板面12mm。(五)养护采取喷洒养护剂或保湿覆盖等方式;在雨天洒水湿养护
27、方式,不宜使用围水养护;昼夜温差大于10以上的地区或日均温度低于5施工的混凝土板应采用保温养护措施。养护时间不宜小于设计弯拉强度的80%,一般宜为1421d。(六)开放交通在混凝土达到设计弯拉强度40%以后,可允许行人通过。混凝土完全达到设计弯拉强度后,方可开放交通。1K411044熟悉城镇道路大修维护技术要点(新增知识点)一、微表处(Micro-Surfacing Technique)工艺(一)工艺适用条件1原路面的强度满足设计要求、路面基本无损坏,经微表处大修后可恢复面层的使用功能。(二)施工流程与要求5不需碾压成型,摊铺找平后必须立即进行初期养护,禁止一切车辆和行人通行。6通常,气温2530时养护30min满足设计要求后,即可开放交通。7微表处施工前应安排试验段,长度不小于200m。二、旧路加铺沥青混合料面层工艺(一)旧沥青路面作为基层加铺沥青混合料面层(二)旧水泥混凝土路作为基层加铺沥青混合料面层三、加铺沥青面层技术要点(一)面层水平变形反射裂缝预防措施2在沥青混凝土加铺层与旧水泥混凝土路面之间设置应力消减层(采用土工织物),具有延缓和抑制反射裂缝产生的效果。(二)面层垂直变形破坏预防措施(三)基底处理要求来源:
