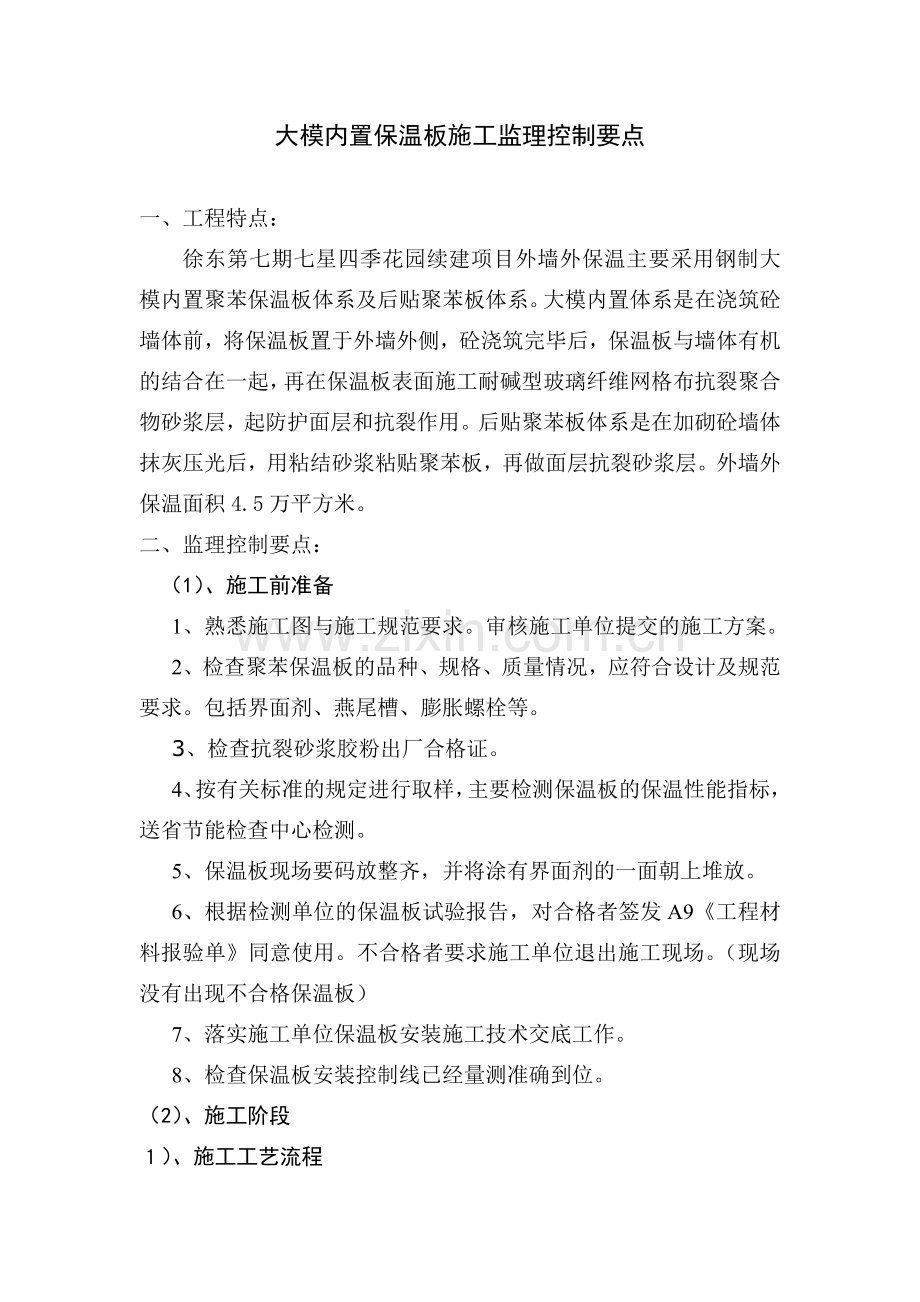

大模内置保温板施工监理控制要点

一、工程特点：
徐东第七期七星四季花园续建项目外墙外保温主要采用钢制大模内置聚苯保温板体系及后贴聚苯板体系。大模内置体系是在浇筑砼墙体前，将保温板置于外墙外侧，砼浇筑完毕后，保温板与墙体有机的结合在一起，再在保温板表面施工耐碱型玻璃纤维网格布抗裂聚合物砂浆层，起防护面层和抗裂作用。后贴聚苯板体系是在加砌砼墙体抹灰压光后，用粘结砂浆粘贴聚苯板，再做面层抗裂砂浆层。外墙外保温面积4.5万平方米。
二、监理控制要点：
（1）、施工前准备
1、熟悉施工图与施工规范要求。审核施工单位提交的施工方案。
2、检查聚苯保温板的品种、规格、质量情况，应符合设计及规范要求。包括界面剂、燕尾槽、膨胀螺栓等。
3、检查抗裂砂浆胶粉出厂合格证。
4、按有关标准的规定进行取样，主要检测保温板的保温性能指标，送省节能检查中心检测。
5、保温板现场要码放整齐，并将涂有界面剂的一面朝上堆放。
6、根据检测单位的保温板试验报告，对合格者签发A9《工程材料报验单》同意使用。不合格者要求施工单位退出施工现场。（现场没有出现不合格保温板）
7、落实施工单位保温板安装施工技术交底工作。
8、检查保温板安装控制线已经量测准确到位。
（2）、施工阶段
１）、施工工艺流程
a、大模内置保温板体系：
墙体及保温板控制线量测→墙体钢筋帮扎、验收→保温板安装、验收→预留洞预埋管→钢模板安装、验收→砼施工→模板拆除→保温板面基层处理、聚苯颗粒修补→膨胀逢、分格缝施工→抹底层聚合物水泥砂浆→压网格布→抹面层聚合物抗裂砂浆→高弹性腻子、水溶性涂料施工
b、后贴聚苯板保温体系：
基面准备→弹线→安装板底托架→粘贴聚苯板→钻孔安装锚固件→贴加强网格布→膨胀逢、分格缝施工→抹底层聚合物水泥砂浆→压网格布→抹面层聚合物抗裂砂浆→高弹性腻子、水溶性涂料施工
２）、施工控制要点
1、复核墙体控制线，确保墙体厚度。保温板安装定位必须依据墙体控制线确定，偏差不得大于5mm。
2、检查保温板拼缝大小、阴阳角方正、表面平整度、垂直度，必须符合设计及规范要求。
3、检查保温板切割缝平直度，要求必须拉直。
4、检查锚固件数量及锚固深度，一般每平方米不少于4个。
5、模板安装后，检查保温板是否有移位，若有移位必须进行调整。
6、砼施工前，必须检查模板内保温板碎块清理情况，否则将影响砼质量。
7、模板拆除时，不得野蛮施工，避免损坏保温板。模板拆除后，抗裂砂浆施工前要注意对保温板成品保护，严禁重物撞击、乱刻、乱抠。
8、保温板垂直度、平整度有较大误差时，采用聚苯颗粒砂浆进行修补。聚苯颗粒砂浆施工前应对聚苯板面进行清理，无论是抹聚苯颗粒砂浆，还是将凸出部分用钢丝刷打掉均应加界面剂。
9、抗裂层施工（网格布、聚合物抗裂砂浆），首先应进行底层抹面，抹灰厚度为2—3mm，由上向下进行。每次抹灰高度、长度应以粘贴网格布速度可以跟上为宜。
10、网格布采用木抹子压入基层表面后，进行表层抹灰。网格布不得外露。每一施工段网格布均应预留10cm搭接长度，与下一段搭接按上压下，先压后搭施方法施工。
11、门窗洞口周边设置反包网格布，洞口边保温材料粘贴施工时和一块网格布相压，网格布压入保温材料5cm，反包后与大面网格布搭接10cm。
12、阴阳角加强网格布，在抹面砂浆施工前先压入20cm（左右各10cm）宽网格布进行加强。
13、膨胀缝施工时，先压入20cm宽网格布（上下各10cm），然后压入Ø20聚苯乙烯棒，注胶、抹聚合物抗裂砂浆、安装分格条，应注意该处大面网格布必须完全断开。
14、抗裂砂浆必须控制好原材料配合比及搅拌时间、使用时间。
3）、监理控制目标
1、保温板、抗裂砂浆的品种、质量必须符合设计要求。
2、聚苯板必须与墙面粘结牢固，无松动、空鼓现象。
3、聚苯板碰头缝不得抹胶粘剂，上下应错缝。
4、抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
5、保温板、抗裂砂浆抹灰一般项目控制目标如下：
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
3
2m靠尺、塞尺
2
阴阳角垂直
3
直角检测尺
3
阳角方正
3
直角检测尺
4
接缝高差
1.5
钢直尺、塞尺
5
立面垂直
3
靠尺
