天津某广场施工组织设计方案.doc

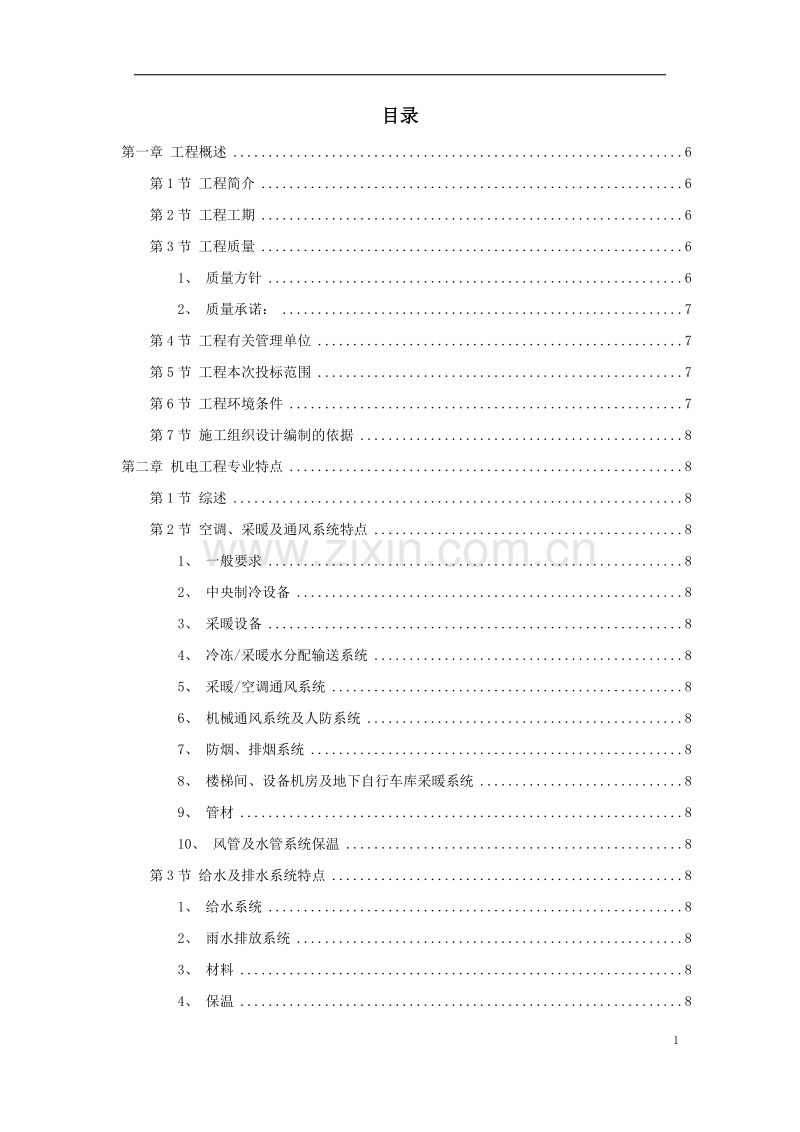

目录
第一章 工程概述 6
第1节 工程简介 6
第2节 工程工期 6
第3节 工程质量 6
1、 质量方针 6
2、 质量承诺： 7
第4节 工程有关管理单位 7
第5节 工程本次投标范围 7
第6节 工程环境条件 7
第7节 施工组织设计编制的依据 8
第二章 机电工程专业特点 8
第1节 综述 8
第2节 空调、采暖及通风系统特点 8
1、 一般要求 8
2、 中央制冷设备 8
3、 采暖设备 8
4、 冷冻/采暖水分配输送系统 8
5、 采暖/空调通风系统 8
6、 机械通风系统及人防系统 8
7、 防烟、排烟系统 8
8、 楼梯间、设备机房及地下自行车库采暖系统 8
9、 管材 8
10、 风管及水管系统保温 8
第3节 给水及排水系统特点 8
1、 给水系统 8
2、 雨水排放系统 8
3、 材料 8
4、 保温 8
第4节 电气系统 8
1、 设计依据 8
2、 设计范围 8
3、 供配电系统 8
4、 电气照明 8
5、 动力系统 8
6、 接地系统 8
7、 防雷系统 8
第5节 弱电（各）系统 8
1、 闭路电视监察系统（CCTV） 8
2、 广播系统 8
3、 无线电对讲机系统 8
4、 综合布线系统 8
5、 有线电视（CATV）及卫星天线电视（SMATV） 8
6、 保安报警及巡更系统 8
7、 停车场自动门栅系统 8
8、 机电设备监控系统（BMS） 8
9、 可视对讲系统 8
第三章 项目管理 8
第1节 项目管理目标 8
第2节 机电工程总承包管理模式 8
第3节 机电安装项目管理机构设置 8
第4节 合约管理 8
1、 总承包商的责任与义务： 8
2、 对分包方的各项要求： 8
3、 投标报价： 8
4、 分包施工合同条款： 8
第5节 物资管理 8
1、 采购管理模式 8
2、 设备、材料采购审定及测试检验程序 8
3、 与业主指定分供方的配合与服务 8
4、 设备、材料的运输及保管 8
第6节 分承包方的管理 8
1、 与业主指定分包方的配合与服务 8
2、 分承包方的评定及管理 8
第7节 计算机文档管理及应用 8
第四章 施工部署及配套计划 8
第1节 施工部署 8
1、 施工流水段的划分及部署原则 8
2、 机电各专业的施工部署 8
3、 施工配合与协调 8
第2节 施工进度计划 8
1、 工程总控计划 8
2、 工程进度控制计划 8
第3节 工期保证措施 8
1、 采用先进的施工技术，提高生产率 8
2、 发挥大型企业集团优势，提供专业施工保证 8
3、 搞好项目资金管理 8
4、 融洽各方关系，做好施工配合工作 8
第4节 施工主要机具及检测设备计划 8
第5节 劳动力计划安排 8
第6节 主要设备及材料供货计划 8
第7节 施工用水、用电量计划 8
第五章 施工准备工作 8
第1节 人力资源的组织准备 8
第2节 物质准备 8
第3节 现场临时设施 8
第4节 技术准备工作 8
第5节 施工详图的二次设计 8
第六章 主要施工方法与技术措施 8
第1节 通风、空调及采暖系统 8
1、 空调水管道安装 8
2、 采暖管道安装 8
3、 硬聚氯乙烯管道的安装 8
4、 阀门安装 8
5、 通风管道制作安装 8
6、 通风、空调设备安装 8
7、 消声与隔震 8
8、 风管系统的透光法检查及漏风量测试 8
9、 冲洗与试压 8
10、 防腐与保温 8
11、 试运转及系统调试 8
第2节 给排水系统安装 8
1、 排水用聚氯乙烯管道的安装 8
2、 铸铁管安装 8
3、 镀锌钢管的卡箍式连接 8
4、 铜管安装 8
5、 换热器及污水泵安装 8
6、 卫生洁具的安装 8
7、 试验要求 8
8、 管道保温及防腐 8
第3节 设备吊装运输方案 8
第4节 电气系统安装 8
1、 变配电设备及发电机组安装 8
2、 变、配电线路敷设及安装 8
3、 动力照明设备及灯具安装 8
4、 防雷与接地系统 8
第5节 弱电系统技术设计方案 8
1、 闭路电视监察系统（CCTV） 8
2、 广播系统 8
3、 综合布线系统 8
4、 有线电视（CATV）及卫星天线电视（SMATV） 8
5、 保安报警及巡更系统 8
6、 停车场自动门栅系统 8
7、 机电设备监控系统（BMS） 8
8、 可视对讲系统 8
第七章 推荐本工程中使用的新工艺 8
第1节 组合法兰风管制作与安装工艺 8
1、 材质要求 8
2、 加工工艺流程 8
第2节 工艺管道支吊架标准化技术 8

工程概述
第1章 工程简介
天津信达广场工程位于天津市和平区小白楼商业街黄金地段，解放路与曲阜道交口处，是一个集办公、商业、餐饮及娱乐为一体的多功能综合性的高级发展项目。
本工程占地面积1.8万平方米，建筑面积153940平方米，为一幢五十一层高的多功能综合大楼。其功能主要包括十四层拥有约四百间客房的宾馆、十五层办公室、十层服务公寓及一个云霄餐厅，另连同一个高的裙楼商场，商场的功能广泛，包括商店及美食广场等。此外，还包括两层的地库层，其功能包括保龄球场、超级市场、停车库、自行车库及机电设备用房等。
本工程结构主体分为塔楼与群楼两部分。塔楼为钢筋混凝土框筒结构，平面形式为正六边形；裙楼部分为钢筋混凝土框架结构。

第2章 工程工期
本工程总承包工程已于2001年9月开工，从开工之日起计，施工总承包工程的甲期（裙楼）工期为730日历天，乙期（塔楼）工期为890日历天。
机电工程要求工期：2002年3月15日开工，2004年3月15日竣工，工期730日历天。
我们将根据工程总体进度要求及土建总包的施工进度计划，作出详细的机电工程总体及单项专业施工进度配套计划，包括施工进度控制网络计划、劳动力计划、施工机具及检测设备计划、设备及材料的供货计划、施工用水用电量计划等，并在实施过程中进行细化，根据总体计划制订阶段计划和月计划，由阶段和月计划制订周计划，再由周计划制订日消项计划，层层落实总体计划。同时以诚信的态度服从业主及机电顾问公司对工程的指导，做好与土建（总包）、装修单位及机电各专业的配合与协调工作，确保工程总体工期。

第3章 工程质量
第1节 质量方针
信手合同：坚定不移地完成与业主所签合同中应承担的义务；
精心施工：细致地做好施工前的准备工作，周密地组织好工程的施工，一丝不苟地完成工程的交付。
保证质量：配备足够的资源，通过有计划、有系统的活动来满足工程质量的要求。
竭诚服务：诚心尽力地满足顾客在合同中的要求及实际中的需要。

第2节 质量承诺：
工程一次交验合格率100％
分部工程的优良品率80％以上。
整体工程在达到《建筑安装工程质量检验评定标准》中的优良标准的基础上，创市（部）优质工程，争创国家优质工程“鲁班奖”。

第4章 工程有关管理单位
发展商：天津和信发展有限公司
设计单位：天津市建筑设计院
建筑师：兴业建筑师事务所
结构工程师：天津市建筑设计院
机电工程顾问：柏诚（亚洲）有限公司
工料测量师：利比建筑工料测量师

第5章 工程本次投标范围
1.5.1机电设备系统
空调、采暖及通风系统
给水及排水系统、生活热水系统、雨水系统
低压配电系统、照明系统、动力系统、防雷及接地系统及弱电系统。
1.5.2投标工程量
机电专业公共部分（各种机电主干线）；
服务公寓部分（做五层）；
办公楼部分（做六层）；
商贸部分（做三层）；
裙楼全部；
宾馆部分和云霄部分，不在投标范围。

第6章 工程环境条件

夏季温度
夏季极端温度（干球）
39.7℃
最热月份平均温度（干球）
26.4℃
夏季通风温度（干球）
29℃
冬季温度
冬季极端温度（干球）
－22.9℃
最冷月份平均温度（干球）
－4.6℃
温度≤5℃的总天数
每年122日
雨量
最大雨量：每小时119毫米
平均风速
冬季：3.1m/s
夏季：2.6m/s
地震（抗震防护）
基本烈度（中国标准）：7级
相对湿度
最热月份平均值：78％
最热月份平均值：78％
电力供应
电压：380V供三相设备
220V供单项设备
频率：50HZ
电力波动
电压波动：10％正常数值
频率波动：2％正常数值

第7章 施工组织设计编制的依据
天津信达广场机电工程各系统技术规格说明书、邀标文件；
天津信达广场工程议标图纸；
我国现行的各种规程、规范、标准图集及等同的国际标准；
我国颁布的与建筑有关的各种法律、法规；
我公司同类型或类似大型工程施工管理经验。
本工程现场技术答疑会及答疑文件
参考天津设计院的设计（深化）图纸。

机电工程专业特点
第8章 综述
本工程为综合性高级发展项目，在有着建设经济效益的同时，有其深远的社会意义，天津信达广场将成为未来天津市的标志性建筑。为此我们将配备精良的高素质专业人员，建立完善的项目管理制度，统筹安排，均衡部署，把严谨履行合同、保证工期、保证质量、安全生产、文明施工、树立良好的信誉和社会形象放在工程建设管理的首位。
本工程为机电设施配套齐全的现代化综合性工程，立体交叉作业，因此搞好与业主、总包、土建及各机电专业之间的配合工作，创立良好施工氛围，是做好项目施工管理的必要条件。
本工程为超高层建筑，做好机电设备及材料的吊装运输是机电施工的关键环节之一，我们在组织好物资供应的同时，依据工程具体情况，结合以往的工程经验和先进设备，精心编制本工程的设备及大宗材料的吊装运输方案。此外我们还时刻关注天气（风力）对工程带来的影响，采取措施做好季节性施工部署。
深化设计和完善施工图纸，是本工程搞好施工工作的前提条件，我公司设计所（华运设计所）具备良好的设计能力，并具有北京西客站、东方广场、中银大厦、北京SOHO现代城等数十座现代化综合大型建筑机电设备图纸的二次深化设计经验，并具有与许多国内外知名设计公司、顾问咨询公司及建筑公司良好合作的经历。
本工程工程量大、作业面广，为确保工程项目的良好实施，我们将发挥我公司的整体实力和专业上的优势，调集先进的施工机具，建立完善的配套计划控制体系，以充足的人力、物力和良好的管理保证整个项目工程的实施。
装配化工艺水平的程度，是衡量现代施工和传统施工重要标志，也是提高工效，保证工程质量的有利手段，我们在工程中除按要求采用管道凹槽卡箍式接口连接，以及带佛丁胶圈的316不锈钢节套接口外，将推荐采用两种新型的装配化施工工艺。

第9章 空调、采暖及通风系统特点
第1节 一般要求
除特别指示外，所有连接至风机盘管的冷冻/采暖水管及凝结水管的管径皆为DN25；与2或3个FCU相接的冷冻/采暖水管管径为DN32，冷凝水管管径为DN25；接至MAHU的水管管径为DN32。
风量调节阀应装置在下列地方：
所有处理新风管的支管；
所有散流器，包括出风口、排风口及回风口等；
所有进入个店铺单位的处理新风管；
所有连接于空调机风机箱的新风管；
所有连接于处理新风机风箱的新风管；
所有连接于空调机风箱的处理新风管。
除特别指示外，所有盘管风机的出风管尺寸应依照盘管风机出风口。
所有空调机及处理新风机的凝接水管出口应装置足以阻止空气倒流的存水弯管。
所有水管当经过建筑物的伸缩缝时，要装置合适的水管膨胀接头。
所有风管当经过建筑物的伸缩缝时，要装置合适的膨胀接头。
在各水管的最高位置要装置自动排气阀。
在各主水管及其他水管的最低位置应装置泄水阀连同旋塞。
所有穿越人防区的管道均需于穿越外墙或顶板处的内侧装设公称压力不少于1Mpa的防爆阀门，并应有明显标示。
七层及八层升降机房内进风百页之电动开关阀须与升降机房内的排风机联锁。

第2节 中央制冷设备
中央制冷设备系统包括中央制冷及其散热系统装置。
整座综合建筑的制冷系统冷冻量及设备的运行程序是根据设计参数及符合分析所得的资料而制定。根据空调负荷分析，显示出整座建筑所需的最大空调负荷为19000kW。在考虑到各区域的用途、使用时间、设备的经济效益和设备机房面积的限制，在中央制冷系统方面预算选用5台3517 kW及1台1406 kW的水冷式制冷机组，以提供总冷量18991 kW，以满足整个项目的冷冻负荷要求。制冷机组的散热是经由安装于六层的冷却水塔组处理，冷却水经由冷却水泵组循环使用，冷却塔水盆及室外管线设置电发热线以房冬季冷却系统停止运行时水盆及管道结冰。同时考虑设置两台热交换器分别连接冷却水及冷冻水系统，以便在冬季时运行冷却塔以冷却水作为冷媒，从而提供冷冻水至建筑内围地区作空调使用，以收节能之效。除了冷却水塔外，整个制冷系统设备包括制冷机组、热交换器及有关的冷冻水及冷却水循环水泵组均安装在建筑地库层的制冷机房内。

第3节 采暖设备
中央采暖设备系统是包括中央采暖热水及其热媒供应系统装置。
采暖热水系统
根据采暖负荷分析显示，整座建筑所需的最大采暖负荷约为16000 kW，整个采暖热水系统将包括两组共六台（四台4040 kW及两台275 kW）蒸汽/水热交换器及两组每组分别设五及三台恒量式采暖热水水泵组组成，并安排放置在设备机房内，供热热媒由市政供应，采暖热水经热交换器加热后由采暖热水水泵经输水管网至各采暖热水散热器及采暖设备。
热媒供应系统
由于天津市市政供应公司全年提供全日二十四小时的市政供应，同时考虑到各系统的用途，使用时间、设备之经济效益与节省设备的使用面积，故整座综合建筑的采暖热水系统（最大采暖负荷约为16000 kW）及生活热水系统的供热热源将由市政供应。
由于市政的供汽压力较高，故经减压后才接至采暖系统的蒸汽/水热交换器及生活热水系统的储水式热交换器。

第4节 冷冻/采暖水分配输送系统
由于本建筑项目楼高50多层，为减低系统压力，故冷冻/采暖水分配输送系统将分为高区及低区两组，低区由地下二层至二十一层，高区由二十一层至屋顶。
低区的冷冻/采暖水分配输送系统将由一组全年供冷冻水（供水水温为9.8℃）以应付建筑内围地区的需要的管网；一组夏季循环冷冻水而冬季输送采暖热水（供水水温分别为6℃及60℃）以应付建筑外围地区在夏、冬两季气候变化时的需要的两管转换供水管网；以及一组只于冬季时输送采暖热水（供水水温为95℃）至采暖热水散热器的管网（以应付设备房、停车库、自行车库及楼梯间所需的采暖水作热力流失补偿）组成。
二十一层避难层机房内，将装设两台板式热交换器，以利用低区的冷冻/采暖水作为冷媒/热媒，以提供高区的冷冻/采暖水。低区的冷冻/采暖水管（供水水温分别为6℃及60℃）将接至该两台板式热交换器，以提供高区的一组夏季循环冷冻水而冬季输送采暖热水（供水水温分别为7℃及59℃）的两管转换供水管网。低区膨胀水箱设于二十一层，高区膨胀水箱设于五十一层；而高区投药设备设于二十一层，低区投药设备设在地下二层。
由于各区的用途和使用时间不同，故此在每个地区的分送管网装设遥控阀门，以操控冷冻或采暖水的供应以配合各区的独特需求和操作时间，使能达到节能的效果。由于供水系统将采用两通控制阀，故此冷冻水/采暖水的需求量会应室内负荷变化而增减，当负荷需求减少时，有关水量亦相应减少，因而令管网系统内之压力增高，为避免系统压力过大，故此在系统内将装设压差旁通控制阀，用以平衡系统内之压力在允许的范围内。

第5节 采暖/空调通风系统
采暖/空调通风系统是包括所有采暖/空调送风、回风、新风进风及排风系统。由于各区的用途有别，故此有关系统亦按各区需要提供，分述如下：
宾馆
各宾馆客房将采用二管转换式风机盘管以应付各客房的空调及采暖负荷要求；并配以中央处理新风系统以满足各房间的通风要求。在宾馆客房未有租出或客人外出时，设计将考虑利用插匙式控制系统控制风机盘管以低速继续运行，以保证客房温度。
至于宾馆公共地段及后勤地区，包括有行政办公室、中西餐厅、入口大堂、多功能厅、咖啡厅等多种不同用途的地方，故此将按各区的面积和用途而提供适当的空调/采暖系统，例如面积较小而用途变化较大的地区，将会选用二管式风机盘管及中央处理新风系统；而面积较大的地区，则会选用中央式定风量变温空调风机系统。
服务公寓
各服务公寓单位将采用二管转换式风机盘管以应付各客房的空调及采暖负荷要求；并配以中央处理新风系统以满足各房间的通风要求。
至于入口大堂，则选用中央式定风量变温空调风机系统，以满足空调的要求。
办公室
为迎合办公室的弹性要求，将采用二管转换式风机盘管以应付办公室内的空调及采暖负荷要求，并配以中央处理新风系统，供应新风以满足各区的通风要求。有关风机盘管的供水量由室内恒温控制器按所需的室温自动调配，而风量则由三速选择器按需要由人手调节。新鲜空气由室外进风经中央新风处理机处理后，再经由风管按通风要求分送至各办公室，以提供舒适的工作环境。各楼层的余风将被利用作为该楼层卫生间的排风补风，从而改善该房间的环境条件。
塔楼二层大堂、三层过厅及四十七、四十八层云霄餐厅采用组合式空调机组集中送风，气流组织为上送上回方式，送风末端装置为散流器，回风末端装置为单层百叶式风口；机组分别设于二层、三层空调机房及193.6m标高空调机房内。气流组织为上送上回方式，
裙楼商用区
裙楼商用区内有多种不同用途的地方，包括购物商场、美食广场、超级市场及保龄球场等。在面积比较细小且用途变化较大的地区，例如购物商店等，将采用二管式风机盘管及中央处理新风系统，在位于裙楼外围的风机盘管组将接驳至两管转换供水系统管网，以配合夏冬两季外间气候变化时供冷气及暖气，。而在内围部分的风机盘管组则接至全年供冷冻水的管网全年提供冷气。而新风则会先经处理后再按各区实际通风要求输送。
至于空调面积比较大的地区，则会个别采用中央式定风量变温空调风机系统提供冷气/暖气。如地下一层超市商场采用两管制组合式空调机组，夏季供/回水温度为6/11℃，冬季供/回水温度为50/60℃；其送风方式为上送上回式，送风系统的末端装置为散留器，回风系统末端装置为单层百叶风口。而裙楼商场的大台阶，将会采用四管制定风量变温组合式空调机组，夏季供/回水温度为6/11℃，冬季供/回水温度为50/60℃；冬季供冷水温度为9.8/14℃；其送风系统的末端装置为球形可调式风口，回风系统为单层百叶集中回风。
以上各组合式空调机组由混合段、初效过滤段、中效过滤段、加热段、表冷挡水板段、风机段、出风段及各段之间须分隔的中间段所组成；新风机组则由进风段、初效过滤段、加热段、表冷段、风机段并配套高压喷雾式加湿器组成，进新风道上设电动保温阀与机组风机连锁，同时启闭。
空调器及新风机须按设计、技术规格说明书及相关规范图集方法设隔震设施；各风机盘管回风口处设过滤网，并配套三挡调速开关、调节室内温度铜制阀门，并在回水支管上安装电动两通阀，供水支管上安装Y型过滤器。
首层外门设热风幕，热风幕的热媒95℃～70℃的低温热水，由地下二层换热机组供给。

第6节 机械通风系统及人防系统
各机电设备用房、卫生间、垃圾房、洗衣房、餐饮厨房及停车库等地方，将会采用机械通风系统。而卫生间、垃圾房、厨房及停车库等地方为防止异味外溢，室内设计将保持负压。
办公室、服务公寓、宾馆客房及裙楼商用区的卫生间将采用中央机械排风系统，而排风补风是利用相邻空调地区的余风，使房间内的环境条件略为改善。
服务公寓的茶水间将采用中央机械排风系统及中央补风系统。
而由垃圾房所排出之废气，将先经过活性碳过滤设备以吸收废气中的臭味，然后在不会直接影响公众的位置排放。
为保持餐饮厨房的环境卫生及空气清洁，新风进风将先经过滤处理才送各作业地区，而因部分作业地区的工艺要求提供局部空调系统。至于由事物烹煮过程中所产生的高温油烟废气将会经降温除油处理后在适当位置排放。
至于其他地区，如各机电设备用房，则会按个别通风或设备使用条件要求设置独立的机械通风系统。
在寒冷季节时，为保持室内温度不低于各通风房间和地区所要求的室温或保持在5℃以上，所有经由机械进风系统进风的新风会先预热后再输送至室内，或/及提供采暖热水散热器。
裙楼地下二层人防送排风设计为五级人防标准，内设清洁式、过滤式和隔绝式三种通风系统。

第7节 防烟、排烟系统
楼梯间、楼梯前室及消防电梯前室加压防烟系统。
在无外窗的防烟楼梯间及其前室和消防电梯合用前室，将分别设置机械加压送风系统，每一楼梯间设一个加压送风系统，送风口为自垂百叶风口；而前室各加压送风系统送风口为平时常闭的多叶送风口。当有火灾事故发生时，加压送风机即时启动，并由手动或由消防控制中心控制，通过电信号将着火层及着火层的上层、首层前室送风口打开，向上述区域加压送风，使其处于正压状态（设计参数：防烟楼梯为50Pa,而前室及合用前室为25 Pa），阻止烟气渗入，以便建筑内人员能够安全离开。加压送风机将安排在适当位置，经垂直风管道及送风口将空气送到各层楼梯间和前室使其加压。
多功能综合楼走道防、排烟系统
在二层大堂、办公室、宾馆及服务公寓各层的内走廊通道装设排烟口连接垂直排烟风管道，做机械排烟。
二层大堂共设三个排烟系统，排烟风机设于本层内；三～二十层的办公层、二十二～三十五层的宾馆层及三十七～四十六层的服务公寓之走道各设一个排烟系统，排烟风机分别设于二十一层、三十六层及五十一层风机房内；每一层排烟口均设排烟防火阀，为常闭状态，排烟防火阀和排烟风机由消防控制中心控制，当某层发生火灾时排烟防火阀打开，排烟风机同时启动，当烟气温度高于280℃时排烟防火阀关闭，本层系统排烟防火阀全部关闭时，排烟风机停止运转。
有关系统的设计、操作和设备的选用均符合防、排烟规范的要求。由于有关系统会担负多个防烟分区排烟，排烟风机的风量是按最大防烟分区面积每平方米不少于120立方米/小时计算。
裙楼商场防、排烟系统
首层～六层的商场、美食广场按照防火分区的划分，共设四个排烟系统进行排烟，排烟风机分别设于六层、七层、八层风机房内，其排烟量将按最大防烟分区面积每平方米不少于60立方米/小时计算。
大台阶中庭为一个排烟系统，每一个排烟风口设一台排烟风机，共设六台风机，两台设在六层屋顶上，四台设于七层屋顶上，其系统排烟量视乎中庭体积大小以6次/小时或4次/小时换气计算，若中庭体积大于17000立方米时，排烟两则不少于102000立方米/小时。
每一排烟口设一个电动排烟防火阀为常闭状态，排烟防火阀和排烟风机由消防中心控制，当某一防烟分区发生火灾时打开排烟防火阀和排烟风机，烟气温度高于280℃时排烟防火阀关闭，本系统排烟防火阀全部关闭时，排烟风机停止运转。
地库、停车库及自行车库
地库停车库及自行车库将利用平时用做机械通风的风机，在火灾时用作机械排烟设施（地下二层共设八个排烟系统和八个补风系统，地下一层共设八个排烟系统和七个补风系统），系统风机的排烟量将按规范要求，按换气次数不小于每小时6次计算。对无直接通向室外的汽车疏散出口的防火分区，将按规范要求同时提供进风系统，且风量不小于排烟量的50%。有关系统的设计、操作和设备的选用君、均符合防、排烟规范的要求。
5封闭避难层
在封闭避难层将按规范要求提供机械加压送风系统，其送风量将按避难层净面积每平方米不小于30立方米/小时，使其处于正压状态。

第8节 楼梯间、设备机房及地下自行车库采暖系统
设备房、停车库、自行车库及楼梯间采用冬季散热器采暖，采暖热媒为95℃～ 70℃的低温热水，由地下二层换热机组供应（与热风幕为一管道系统）；地下一层自行车库为双管系统，其他均为单管顺流系统，散热器采用华琛牌LP－1-12-A型铝合金散热器，每组散热器均装配套跑风门一个，双管系统的散热器进、出水管装截止阀一个。

第9节 管材
(见下页附表)
39

天津信达广场机电安装工程施工组织设计
附表1 — 管道材料
用途/系统
额定内径（mm）
最小厚度
喉管规格见表2

20 ~ 100
—
A

（黑软钢）
冷冻水管
125～200
4.9
B
采暖水管
250 ~ 300
6.3
（铸钢）
冷却水管
350 ~ 400
8

蒸气管
450 ~ 550
8.8

600
8.5

650
10

700
11

750 ~ 800
12.5

接驳系统的排水管，溢水管及通气管
20 ~ 200
—
C
补给水管

（镀锌软钢）
通过地板和防火分区间墙的排水管

凝结水管

10 ~ 150
—
D
水质处理系统

(硬质聚氯乙烯)

（UPVC）
冷媒管
10 ~ 200
—
E

（铜管）
气动控制系统压缩气管
6 ~ 50
—
F

（铜管）
附表2 — 管道规格
按表一中的
喉管规格
规格
管道接驳
法兰/管接头
管配件

（见注1）

A
BS 1387：ISO65 “重级”黑软钢管
1. 内径50毫米以下：
1. 内径50毫米以下：黑延性钢；青铜铁合金球座管接头
1. 螺纹接合：只适用50毫米内径以下黑软钢管用BS143及1256黑延性钢螺纹管接配件

螺纹或焊接结合
B
BS3600：1975及
BS3601：1974“410
型”碳钢管
2. 内径65毫米～300毫米：
焊接或机械槽式连接器接合
2. BS4504钢法兰连焊接颈口
2. 焊接接合：

a. 内径50毫米以下：采用预制的钢平式焊接管接配件

b. 内径150毫米以下：采用预制的钢上勾式焊接管接配件

c. 泵：长曲变径弯头

d. 在水平管道变径时，采用预制的偏心变径焊接管接配件，以保持各管径管道顶部水平

3. 机械槽式接合：采用预制槽式配件以及机械槽式连接器

C
BS1387：ISO65
1. 内径50毫米以下：
1. 内径50毫米以下：镀锌延性
BS1256镀锌延性钢螺纹管接配件

“中级”镀锌钢管
螺纹接合配件
钢，青铜铁合金球座管接头

2. 内径65毫米以上：
2. B.S.4504螺纹铜轮法兰

螺纹接合配件或螺纹法兰

附表2 — 管道规格（续）
按表一中的喉管规格
规格
管道接驳
法兰/管接头
管配件

（见注1）

D
BS3506：1969“D”级
BS4346溶剂焊接配件，使用
BS4346机械式管接口
灌注模UPVC管接配件，

聚氯乙烯（UPVC）管
BS4346：Part 3的溶剂胶合剂

BS4346：Part 1溶剂焊接
E
符合英国标准
1. 内径50毫米以下：
1. 内径50毫米以下：
1. 内径50毫米以下：

BS1306：1975
Table 3铜管
以焊接方式接头
以焊接方式接头
以焊接方式接头

2. 内径50毫米以上：以法兰接
2. 内径50毫米以上：以法兰接
2. 内径50毫米以上：以法兰接

头，并应符合英国标准BS4504
头，并应符合英国标准BS4504
头，并应符合英国标准BS4504
F
BS2871：1971 Part 1
BS864 Part 1压缩或毛细管接头
BS864压缩接头
BS864铜压缩配件

Table X铜管

注：1)
a. 选用有关接驳方法作为管道接。

b. 除按要求需接驳管接配件外，管与管之接驳口不可小于3000毫米。

2)
a. 按不同管材提供所需的管接配件。

b. 在管道变径时，须采用偏心变径管接配件，以利于管道水排空和避免管道积气堵塞。

c. 除在不允许情况下，所有管道转向均须采用长曲弯头。但方型弯头绝对不能利用。

天津信达广场机电安装工程施工组织设计

第10节 风管及水管系统保温
各种保温材料的规格要求：
预制刚性玻璃纤维保温管段，表面须附有原厂装贴的铝制防潮层，以铝质管夹和箍固定。
最小密度：64kg/m3
最大K系数：在平均温度25℃下3.3210-2W/mK。
操作温度范围：在0℃至260℃之间。
（2）半刚性玻璃纤维保温板，表面须附有原厂装贴的铝制防潮层，以胶黏剂和固定钉及锁紧垫圈加以固定在管道表面。如保温面的任何一方的尺寸大于1200毫米时，则需附加两根镀锌钢条作加固。
最小密度：60kg/m3
最大K系数：在平均温度25℃下3.7510-2W/mK。
操作温度范围：在0℃至120℃之间。
自灭式聚苯乙烯板，以热沥青固定。
最小密度：16kg/m3
最大K系数：在平均温度25℃下3.610-2W/mK。
耐热程度：79℃。
（4）自灭式预制聚苯乙烯定型管段，以热沥青固定。
最小密度：19.2kg/m3
最大K系数：在平均温度25℃下3.1710-2W/mK。
耐热程度：79℃。
自灭闭泡式结构泡沫聚乙烯保温隔热材料，以及胶贴剂及带固定。
最小密度：36kg/m3
最大K系数：在平均温度0℃下3.4610-2W/mK。
操作温度范围：在-40℃至85℃之间。
（6）发泡橡塑隔热材料
最小密度：65kg/m3
最大K系数：0.04W/m℃（平均温度20℃）。
最高工作温度：80℃。
透湿系数：0.28μgm/Nh
保温外表的处理
采用22#厚（0.8mm）的镀锌钢板覆盖保温表面作保护，并以拉锁铆钉在每隔50mm的间距作固定。在管道转向位置须采用“龙虾背”方法作覆盖，使覆盖层的外观整齐和一致。
在外露的保温表面，须先以铁丝织网包缠，然后再加上15mm厚的水泥抹灰，再外加聚异丁烯片以提供一防风雨的保护。
所有设在厨房内的保温设备装置、风管和水管应采用26#（0.5mm）厚的不锈钢板作覆盖保护，并以拉锁铆钉在每隔50mm的间距作固定。
关于设计图纸所示部分的风管道亦按照上述保温材料的规格及要求进行制作，但有关保温面向气流的表面，按国标图集及华北标办91SB的要求做（特别）保护处理，以防止保温表面在10m/s的风速下产生作用。
保温厚度：
见下页（附表3）

管道系统
管径（mm）
保温厚度（mm）
保温材料规格：按（一）
表面处理规格：按（二）
机房内
一般
室外
机房内
一般
室外
采暖热水及锅炉热水外露部分（见注b）
50及以下
65至300
300以上
外露管道
25
50
65
80
1
1
1
1
1
见注a
2
空调水管及补给水管外露部分（见注b）
50及以下
65至200
200以上
外露管道
20
30
40
50
5
5
5
1
1
见注a
2
冷却水管（见注b）
所有管径
50
——
——
5
——
——
2
冷凝水管（见注b）
所有管径
15
5
5
5
1
1
见注a
2
蒸汽管道
40及以下
50至60
75至100
100以上
50
65
75
90
1
1
1
1
1
见注a
2
蒸汽凝结水管
20及以下
25至40
50以上
25
40
50
1
1
1
1
1
见注a
2
燃油管外露部分
（见注b）
50及以下
65至300
300以上
外露管道
25
50
65
80
——
——
4
——
——
2
分体式热泵空调机冷热媒
冷媒液体管
冷媒气体管
25
20
6
6
6
1
无
2
空调送风管、回风管及处理新风管
各种风管
规格大小
40
2
2
3
1
1
见注a
2
注：a.装于吊顶内的保温管道表面不需作处理。
b.外露管道均需配有伴热设备。

2.2.11电伴热
为确保外露在户外的水管不会因当地严寒天气结冰及破坏水管，所有外露的水管需附有伴热设备。
伴热设备须为电发热型，连接有关的感应元件，当水温低于5℃时，伴于外露水管的电发热线会发挥作用。
伴热线应为双层保护外套式。第一层为热塑料，并以热粘合式套在发热体外，防止水汽穿越或沿夹缝渗入。第二层于第一层外，为防止漏电的绝缘材料。
伴热线外层为镀锡铜线织网，作漏电保护接地。
伴热线应沿水管平衡安装。
伴热线应适用于220伏特供电而不需附加电源变压器。
伴热系统应配备足够的恒温器，感应适当位置的气温。同时，选择他、适当的电源接触器供电至各伴热小组，伴热系统应确保外露水管温度不低于摄氏5℃。
伴热线应于水管试压成功后才安装。
如接电点位于管路的较低位置，该接电箱应附排水设备，以免积水流进伴热系统内。
装置了伴热线的水管应安排警告贴于保温防水层外。

第10章 给水及排水系统特点
第1节 给水系统
整个建设项目的生活用水和其他一般用水均由市政供水管供应，引入管于总表前分支至消防系统后，将直接接至位于地下室的生活用水储水池。生活用水是经由地下室上水泵抽水至位于三十六层避难层的储水箱，再转经另一组上水泵送至塔楼屋顶的生活水箱，然后以自流方式供水至各用水点。空调补给用水则利用一组上水泵，从埋地水池转运至裙楼平台的储水箱。其余的杂用水如冲洗汽车、绿化、浇洒道路等均从市政供水引入管道直接供给。为确保供水水压维持在设计范围内，将在适当位置设置减压阀。
整个项目将提供中央生活用热水，并利用市政作为热媒，经电/蒸汽两用的热交换器换热后进行供水。当市政供热于每年五月一日及十月一日前后进行例行检修而暂停供应时，热媒将改以电热式以维持生活热水的供应。生活用热水将按生活给水系统的分区安排进行供水。

2.3.2污水及废水排放系统
整个项目的污废水排放系统将采用双管污废分流设计。塔楼及裙楼等地方的污水将由污水管道系统收集后排入化粪池进行净化处理，然后再排入开封路及曲阜路的市政排水管网。生活废水及比较洁净的废水，如空调冷凝水和消防电梯井底排水则将与经化粪池净化处理后的污水于红线内合流排入市政下水道。浇洒道路废水、绿化排水则和雨水直接排入市政雨水管网。此外，酒楼/美食广场/餐厅厨房的废水和停车库的废水将先经过隔油池处理后才排入市政排水管网。
各卫生间内的洁具，除大便器和小便器装设透气管外，其他卫生洁具将装设防虹吸式隔气或再封闭式隔气存水弯。此外，每隔数层，排水立管便与透气管连接以减低于高峰排水时排水管道内压力波动对系统的影响。
集水井内的排水泵用电将由正常及紧急电源供给，以确保于市政供电停顿时，排水泵任能维持运作。

第2节 雨水排放系统
雨水排放系统的设计是根据每小时119毫米的降雨量而设计。系统将采用重力排放为主。雨水经由雨水斗、明沟、检查井等收集后分别排放入解放路和大沽北路上行入广场的市政雨水下水道。

第3节 材料
给水及排水系统管道的规格应符合下列表1及表2所述的要求：
附表5——管道类别
系统
管道设施
管道类别
生活用水
市政供水管道至贮水池、室内环网管、泵送水管和泵房内的管道
A
至空调系统设备用水
B
配水系统至各给水点
D
生活热水
所有管道
D
一次热水/蒸汽
（连接容积式热水器）
所有管道
I
