框架结构（某营房）施工组织设计.doc

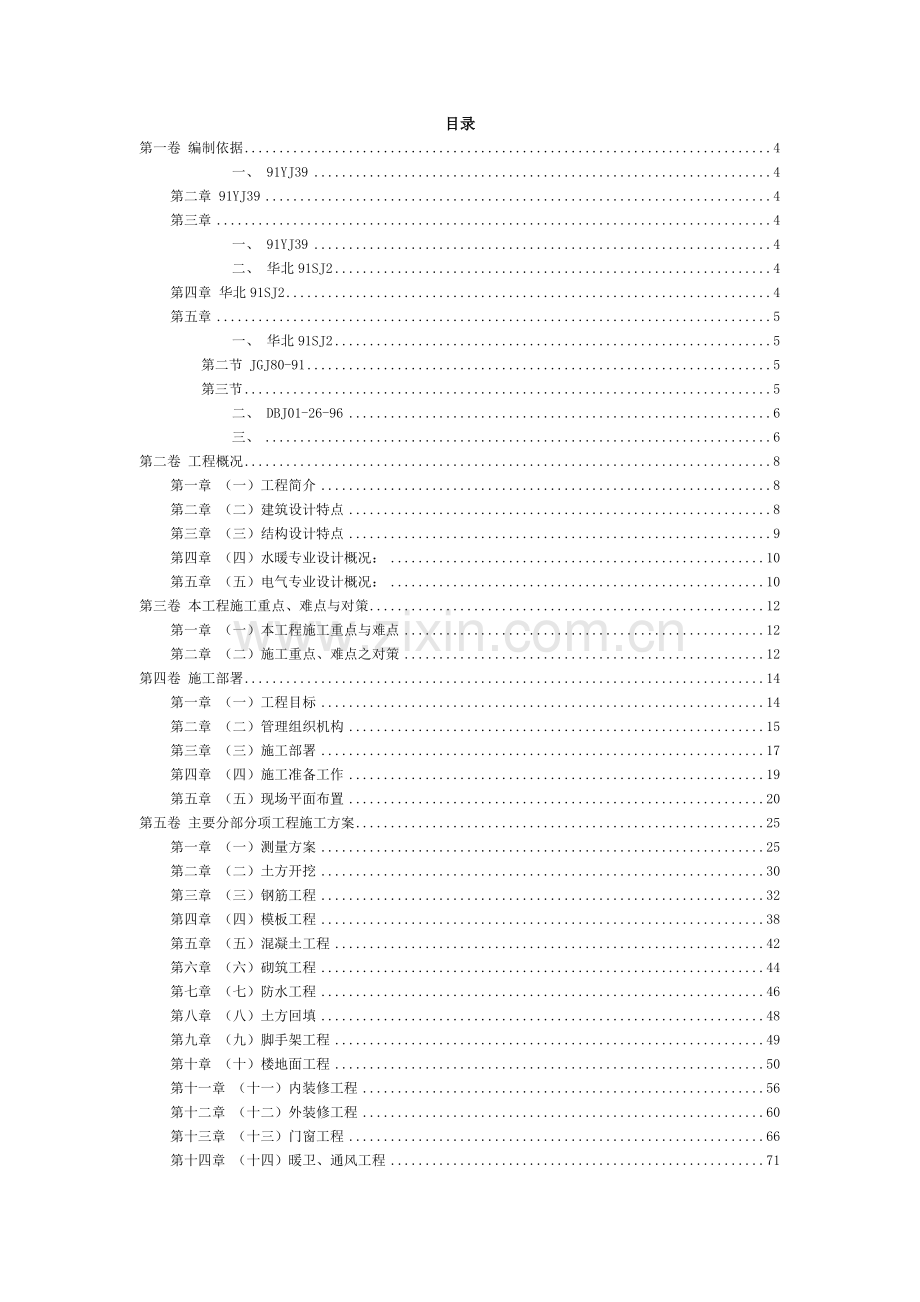

25框架结构（某营房）编制日期：2004年5月10日编制单位：目录第一卷 编制依据4一、 91YJ394第二章 91YJ394第三章4一、 91YJ394二、 华北91SJ24第四章 华北91SJ24第五章5一、 华北91SJ25第二节 JGJ80-915第三节5二、 DBJ01-26-966三、6第二卷 工程概况8第一章 （一）工程简介8第二章 （二）建筑设计特点8第三章 （三）结构设计特点9第四章 （四）水暖专业设计概况：10第五章 （五）电气专业设计概况：10第三卷 本工程施工重点、难点与对策12第一章 （一）本工程施工重点与难点12第二章 （二）施工重点、难点之对策12第四卷 施工部署14第一章 （一）工程目标14第二章 （二）管理组织机构15第三章 （三）施工部署17第四章 （四）施工准备工作19第五章 （五）现场平面布置20第五卷 主要分部分项工程施工方案25第一章 （一）测量方案25第二章 （二）土方开挖30第三章 （三）钢筋工程32第四章 （四）模板工程38第五章 （五）混凝土工程42第六章 （六）砌筑工程44第七章 （七）防水工程46第八章 （八）土方回填48第九章 （九）脚手架工程49第十章 （十）楼地面工程50第十一章 （十一）内装修工程56第十二章 （十二）外装修工程60第十三章 （十三）门窗工程66第十四章 （十四）暖卫、通风工程71第十五章 （十五）电气工程82第六卷 施工进度计划92第一章 （一）总工期控制92第二章 （二）主要分部工程工期安排92第七卷 工期保证措施93第一章 （一）工期目标：93第二章 （二）工期保证措施：93第八卷 冬季施工措施96第一章 （一）混凝土工程：96第二章 （二）钢筋工程：97第三章 （三）砌筑工程：97第四章 （四）水暖工程98第九卷 主要材料用量计划99第十卷 主要机具设备配备100第一章 （一）设备配置说明100第二章 （二）本工程所采用的主要机械设备表100第三章 （三）拟投入本工程的试验和检测、测量仪器设备表:101第十一卷 质量保证措施103第一章 （一）质量目标：103第二章 （二）质量保证体系103第三章 （三）组织保证措施103第四章 （四）质量管理制度104第五章 （五）技术保证措施106第十二卷 安全技术措施和保证制度115第一章 安全生产目标115第二章 （二）安全生产保证体系115第三章 （三）安全生产教育116第四章 （四）安全技术措施和保证制度117第五章 （五）工程安全措施118第一卷 编制依据（一）施工图图 纸 名 称图 纸 编 号出 图 日 期建筑施工图结构施工图电气施工图设备施工图给排水施工图（二）主要图集、标准、规程、规范：类 别名 称编 号图集国家钢筋混凝土结构预埋件91SG362建筑产品优选集91YJ39第二章 91YJ39第三章 建筑产品优选集91YJ39防水套管S312钢筋混凝土结构施工图整体表示方法制图规则和构造详图00G101地方华北地区标准图88J、91SB、92DQ系列木质防火门图集华北91SJ2第四章 华北91SJ2第五章 木质防火门图集华北91SJ2钢筋混凝土过梁京92G21外墙内保温构造图集（一）京93SJ8外墙内保温构造图集（二）京95SJ9框架结构填充墙空心砌块构造图集京94SJ19 规范规程国家采暖与卫生工程施工及验收规范GBJ242-82土方与爆破工程施工及验收规范GBJ201-83地基与基础工程施工及验收规范GBJ202-83混凝土结构工程施工及验收规范GB50204-92建筑地面工程施工及验收规范GB50209-95电气装置安装工程施工及验收规范GB50254-59-96砌体工程施工及验收规范GB50203-98行业建筑机械使用安全技术规程JGJ33-86施工现场临时用电安全技术规范JGJ46-88建筑施工高处作业安全技术规程JGJ80-91第二节 JGJ80-91第三节 建筑施工高处作业安全技术规程JGJ80-91建筑装饰工程施工及验收规范JBJ73-91钢筋焊接及验收规程JGJ18-96玻璃幕墙工程技术规范JGJ102-96建筑工程冬期施工规程JGJ104-97外墙饰面砖工程施工及验收规范JGJ126-2000建筑给水铝塑复合管道工程技术规程CECS 105:2000地方建筑工程施工测量规程DBJ01-21-95建筑安装分项工程施工工艺规程DBJ01-26-96DBJ01-26-96建筑安装分项工程施工工艺规程DBJ01-26-96建筑安装工程资料管理规程DBJ01-51-2000标准国家建筑安装工程质量检验评定统一标准GBJ300-88建筑工程质量检验评定标准GBJ301-88建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88建筑电气安装工程质量检验评定标准GBJ303-88地方工程建设监理规程DBJ01-41-98企业ISO9002质量手册及程序文件（三）主要法规：序号 名 称 编 号1建筑工程质量管理监督法规文件汇编北京市建设工程质量监督总站2中华人民共和国计量法85年主席令第28号3建设工程质量管理条例2000年1月10日国务院颁发4中华人民共和国建筑法97年主席令第91号5北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知京建法（1997）144号6预防砼工程碱集料反应技术管理规定（试行）京建科（1999）230号7房屋建筑工程和市政基础设施工程实行见证取样和送检的规定京建质2000578号（四）建设单位提供施工用地、水、电等条件施工场地基本能满足施工要求。水电由甲方指定地点引入。（五）地质条件根据勘测结果如下：层为粘质粉土填土,松散,工程性能差,厚度为1.85.0米；层为砂质粉土，中密，厚度为01.8米；层为粘质粉土、粘土，厚度为0.71.9米；层为粉质粘土，厚度为1.01.9米，它们的工程性能好, 地基承载力标准值均为150Kpa;层为砂质粉土、粉砂，密实度中上，厚度为1.52.2米，工程性能好，地基承载力标准值为220Kpa；层为细砂，密实，工程性能好。根据勘测结果采用天然地基，基础持力层为层砂质粉土，地基承载力标准值为150Kpa。建筑场地土类别为类。第二卷 工程概况（一）工程简介序项 目内 容1工程名称2工程业主3设计单位4建筑面积5192 M25建筑檐高20.80 M6工程地点7结构形式A段现浇钢筋混凝土框架-剪力墙结构B段现浇钢筋混凝土框架结构8基础形式柱下独立基础、联合基础与筏基9质量要求达到优良等级（二）建筑设计特点序项目内 容1建筑规模建筑面积（m2）5192层数A段地上六层局部三层B段地上五层局部三层2建筑高度0.0相当于绝对标高39.99 m建筑檐高20.80 m3屋面上人保温屋面10厚广场砖，双层SBS（3+3）防水卷材，100厚FSG防水保温板。不上人保温屋面着色剂涂料保护层，双层SBS（3+3）防水卷材，100厚FSG防水保温板。不上人不保温屋面着色剂涂料保护层，双层SBS（3+3）防水卷材。4外墙面面砖墙面、干挂花岗石墙面、喷丙烯酸弹性高级涂料墙面5内墙面喷涂墙面、乳胶漆墙面、玻化砖墙面6楼地面水泥地面、玻化砖地面、水磨石地面地毯楼面、玻化砖楼面、水磨石楼面7顶棚喷涂顶棚、轻钢龙骨石膏板吊顶、金属扣板吊顶、轻钢龙骨硅钙板吊顶8门窗防火门、夹板门、铝合金门窗、玻璃门9防水屋面为双层SBS（33）防水卷材。卫生间、开水间等房间地面均做聚氨酯涂膜防水层，卫生间地面做刚性防水。10节能保温外墙内侧做60厚增强水泥聚苯复合板。屋面采用100厚FSG防水保温板。过街楼板底做100厚岩棉保温层。（三）结构设计特点土质情况持力层为砂质粉土地基承载力标准值fka=150KPa基础类型柱下独立基础、联合基础与筏基结构形式A段现浇钢筋混凝土框架剪力墙结构B段现浇钢筋混凝土框架结构抗震重要性类别丙类抗震设防烈度八度耐火等级二级安全等级二级砼强度基础垫层C10基础C30框架梁、柱、板C30圈梁、构造柱、现浇过梁C20钢筋混凝土剪力墙C30标准构件按标准图要求钢筋类别级钢：6、8、10mm级钢：12、14、16、18、20、22、25mm钢筋接头形式及要求框架柱剪力墙暗柱的纵向钢筋采用机械冷挤压或焊接接头，其余构件受力钢筋直径22时，应采用机械冷挤压或焊接接头。框架梁纵向钢筋采用绑扎接头时，绑扎接头范围内箍筋按加密区间距设置。结构尺寸筏基底板500mm楼板100、120、130、150mm钢筋混凝土剪力墙200、250、300mm（四）水暖专业设计概况：系统名称管材连接方式保温防腐采暖焊接钢管DN32丝接DN40焊接超细玻璃棉防锈漆银粉各两道给水镀锌钢管丝接橡聚塑保温管银粉两道热水镀锌钢管丝接橡聚塑保温管银粉两道消火栓无缝钢管焊接防锈漆、调和漆各两道排水UPVC管粘接聚乙烯泡沫凝水UPVC管粘接（五）电气专业设计概况：序号项目系统介绍1供配电系统380V/220V电源进线A段、B段分别引入，保护系统为TN-C-S。2动力系统干线、支线主要在吊顶、墙体及顶板内暗敷设。3照明系统主要灯具采用白炽灯、荧光灯等。4保护接地电源进线处重复接地、A段、B段总等电位联结、客房卫生间局部等电位联结。5防雷接地采用10的圆钢在屋顶做避雷带，利用结构内两根主筋做防雷引下线，利用基础钢筋做接地装置。6弱电系统包括电话系统、有线电视系统。第三军 本工程施工重点、难点与对策（一）本工程施工重点与难点1、本工程紧临招待所和办公楼，在土方开挖和基础施工过程中必须加强安全措施，以保证原有建筑物的安全。2、为了给办公楼和招待所提供良好的办公和住宿环境，在施工过程中必须加强文明施工措施。3、本工程施工现场场地狭小，必须合理进行平面布置，优化施工顺序，以保证施工正常进行。（二）施工重点、难点之对策1、施工重点、难点对策之一为保证周围原有建筑物的安全，在施工过程中将采取如下措施：（1）土方开挖前，先弄清原有建筑物地下管线埋藏情况，挖出的管线必须请甲方确认并加以保护，以防人为破坏。（2）对开挖出来的原有建筑物基础加强保护，危险部位采取边坡支护措施。（3）派专职测量员每天两次对原有建筑物进行沉降观测，及时撑握沉降情况。2、施工重点、难点对策之二为给施工现场周围办公楼和招待所提供良好的休息和办公环境，在施工过程中将采取如下措施：（1）选择低噪音机具进行施工。（2）严格遵守市建委夜间施工作业时间规定，合理安排施工时间。早7：00至晚22：00施工。（3）夜间照明用的镝灯和碘钨灯采取低照，并且在建筑物全高满挂密目安全网，形成遮光带，以最大限度降少夜间的光污染。夜间不作业时关闭所有大型照明设施。（4）在四周的外脚手架上满挂阻燃隔音布降低噪音。（5）现场木工棚和搅拌站采用吸音材料进行封闭降噪处理。（6）振捣混凝土时严禁振捣钢筋和模板，必要时采用无声振捣棒，以降低噪音污染。（7）教育职工不得敲打钢管、钢模板，尽量减少噪音。（8）加强对操作人员的教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中的计划调控。（9）装修期间，石材、地砖尽量采用定尺材料，减少现场加工。（10）用声级机随时测现场噪音级数，控制噪音不超过国家规定范围。3、施工重点、难点对策之三为解决现场场地狭小问题，在施工过程中将采取如下措施：（1）现场不设生活区，所有施工人员均住在我单位基地内，每天安排班车接送，用餐在基地食堂做好后用汽车运到现场。（2）为方便人员及车辆出入，在原大门处搭设全封闭安全通道，通道宽度为6m，高度4m。第四卷 施工部署（一）工程目标、质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达到80%以上。观感质量得分率90以上。工程质量达到优良等级。、安全目标：(1)无人身重伤及以上伤亡事故；(2)无交通死亡事故；(3)无重大行车事故；(4)无等级火灾事故。、工期目标： 、现场管理目标：按北京市文明安全工地标准施工。本工程在施工现场管理中运用采用计算机应用及信息技术管理：1）周围建筑物采用计算机变形检测、信息处理技术；业主、监理、施工单位之间计算机局域联网信息共享技术；微机成本分析、网络计划、资料管理等，将技术交底、施工日志等技术、施工资料通过信息管理系统发布，使之传递迅速、及时。2）施工现场闭路监视系统；在施工现场各个部位设摄像探头，对所有施工工序进行全程电视监控，通过现代化管理手段，将图象集中于各主管部门，便于集中管理。3）电视闭路监视系统组成：系统由前端摄像设备、中间信息传输线和控制中心组成。前端设备：由彩色低照度CCD摄像机，各种规格的镜头，云台，解码器，防护罩等组成。控制中心的设备组成：控制中心有中心控制图象切换矩阵，各种规格的监视器，画面分割器，长时间录象机，交流稳压电源等组成。主控室设在项目经理办公室，甲方现场领导办公室，监理现场领导办公室，现场派出所设分控。（二）管理组织机构、组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具备丰富施工管理经验的项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平、并有创优管理经验的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织、协调、管理，严格执行ISO9002质量标准，确保本项目质量体系持续、有效地运行。确保实现合同规定的工期，工程质量达到优良标准、现场管理达到北京市文明安全工地标准目标。项目部班子主要成员及各主要组室的职责执行我单位的质量手册和程序文件。（1）领导班子：由项目经理、项目副经理、项目总工程师组成，对施工项目进行成本、安全、质量、进度和创优及文明施工等管理。（2）技术组：负责编制工程实施性施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。（3）施工组：负责组织施工实施，安全文明施工及劳动组织安排，工程质量的管理;负责各劳务分包和工程分包的协调管理。（4）安质组：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。（5）物资组：负责工程材料及施工材料和工具的购置、运输，监督控制现场各种材料和工具的使用情况等。（6）机械组：负责施工机械调配、进场安装及维修、保养等日常管理工作,确保机械处于良好运行状态。 （7）核算组：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。（8）综合办公室：负责文件管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作。（9）公安派出所：负责施工现场治安保卫、防火消防和成品保护工作。以上各组在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，确保优质、高效的完成施工任务。、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T190021994idt ISO9002：1994标准。、主要施工技术工人配备：木工：35人 钢筋工：35人 架子工：10人 瓦工：30人混凝土工： 10人 电工：15人 水暖工：15人总计：150人，高峰期：200人。（三）施工部署、项目经理部下设作业队及分工：（1）结构施工队：负责主体结构工程的施工。（2）瓦工作业队：负责砌筑工程、内外墙抹灰、内外墙面砖、楼地面工程的施工。（3）油工作业队：负责油漆、粉刷工程的施工。（4）木工作业队：负责内外门窗安装和吊顶工程的施工。（5）防水作业队：负责屋面防水、厕浴间防水工程的施工。（6）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。（7）水、暖、通风工程作业队：负责水暖安装、配件预埋，空洞预留及管线敷设、水暖及通风设备的安装调试工作。、施工段划分：本工程流水段划分按如下考虑：（1）A段：1-6轴按2个流水段划分，施工缝设在3-4轴间1/3跨中范围内；四层7-10轴按一个流水段施工。（2）B段：按两个流水段施工，施工缝设在14-15轴间1/3跨中范围内。、垂直运输：由于本工程南北向较长，因而将一台垂直运输设备MC60臂固定式塔吊（塔臂45m）设在A段东侧（B段必要时设一台汽车吊），负责基础及主体结构模板、钢筋及零星混凝土的垂直运输；装修期间设两部上料架，负责砌筑、装修材料垂直运输。安装平面位置详见平面布置图。4、基础及主体结构混凝土主要采用商品混凝土，混凝土罐车运输到工地，汽车泵输送至浇筑部位。、本工程模板体系：剪力墙、独立柱采用木模体系，顶板、梁采用防水竹胶合板。 、脚手架工程：主体结构防护及外装修均采用双排钢管脚手架，外脚手架内侧挂绿色密目网。墙体砌筑及室内装修采用工具式脚手架。、本工程拟分二次进行结构验收，第一次A段，第二次验收B段。砌筑工程在顶板模板拆除及结构验收后及时插入施工，初装修在结构验收后分阶段、分层进行，初装修工程及水电管道安装采取交叉作业；精装修在屋面防水工程完成后从上往下进行。精装修大面积展开前先做样板间，验收合格后全面进行装修。、现场设一栋木工加工间、一栋钢筋加工间，分别负责模板和钢筋的加工配制。（四）施工准备工作、技术准备工作：（1）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。（2）针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。（3）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（4）做模板设计图，进行模板加工。（5）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。（6）编制施工预算，提出主要材料用量计划。、劳动力及物质、设备准备工作：（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（2）落实各组室人员，制定相应的管理制度。（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。（4）组织施工机械进场、安装、调试，做好开工前准备工作。、施工现场及管理准备工作：（1）做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。（2）按北京市要求做好场区施工道路的路面硬化工作。（3）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。（4）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。（五）现场平面布置、给水：1）从建设单位指定位置接入水源，管径DN100，并做水表井； 2）围绕施工现场敷设管径DN100的 消防环线，设室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品；3）从环线引支管，枝状分布。分供办公生活区、大门冲洗用水；4）沿结构设管径DN65的生产消防竖管，每层设DN65的消火栓，配25米水龙带，19毫米水枪（见系统图）。冬施时外露部分做50mm厚岩棉保温；、排水）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池；）在大门处设冲洗水槽，负责车辆清洗；）施工现场设沉淀池。现场污废水经沉淀处理后排出；）沉淀池定期清掏；3、临时用水量计算：q1=k1Q1N1K2/（83600）=1.1(80300+10300)/36008）1.5=1.55L/Sq1：施工用水量k1：未预计的施工用水系数，取1.1Q1：日工程量N1：施工用水定额K2：用水不均衡系数，取1.5按每日砼养护量为80 m3，每日砂浆用量为10m3计算。（2）施工现场生活用水量：q2=p1N2K2/（t3600）=（1508020/（63600）=1.11L/S q2：施工现场生活用水量P1：为施工现场人员总数N2：施工现场生活用水定额K2：为施工现场生活用水不均衡系数，取2T：为高峰用水时间，按6小时计算（3）现场消防用水量：q3：按施工手册取10 L/Sq1q22.66 L/Sq1q2 q3故总用水量Qq310 L/S（4）管道选择：d=(4q/1000v)1/2=(410/1.61000) 1/20.089 mm故管径选为DN100 mm其中V为经济流速选为1.6 m3/s4、施工临时用电：根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截面。现场布置，均按三级配电，二级保护。本工程临时用电均从甲方提供的变压器引出，并进入本施工现场的红线内，在红线内设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于4 W。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。其他内容严格执行施工现场临时用电安全技术规范JGJ46-88。5、临时用电量计算：()塔吊：取x=0.3 cos=0.7 tg=1.02Pj1=0.335=10.5KWQj1=Pj1tg=10.7Kvar（2）钢筋加工机械及木工加工机械：取x=0.3 cos=0.75 tg=0.88Pj2=0.3（3+4+15+3+7.5+7.5）=12KWQj2=Pj2tg=10.6Kvar（3）各类焊接设备：取x=0.35 cos=0.45 tg=1.98Pj3=0.35244=33.6KWQj3=Pj3tg=66.5Kvar（4）卷扬机、砂浆机：取x=0.7 cos=0.68 tg=1.08Pj4=0.7（32+32）=8.4KWQj4=Pj4tg=9.1Kvar（5）震捣器（平板式、插入式）：取x=0.7 cos=0.65 tg=1.17Pj5=0.7（1.1+1.18）=6.9KWQj5=Pj5tg=8.1Kvar（6）气泵：取x=0.65 cos=0.68 tg=1.08Pj6=0.657.5=4.9KWQj6=Pj6tg=5.3Kvar（7）其它用电：取x=1 cos=0.8 tg=0.5Pj7=1100=100KWQj7=Pj7tg=50Kvar取同期系数Kp=Ka=0.9Pj（1-6）=0.9（10.5+12+33.6+8.4+6.9+4.9）=68.7KWQj（1-6）=0.9（10.7+10.6+66.5+9.1+8.1+5.3）=99.3Kvar总负荷：Sj=Pj（1-6）+Pj72+Qj（1-7）+Qj821/2 =（68.7+100）2+（99.3+50）21/2 =225.3KVA考虑变压器自身的损耗Pb=0.02Sj=0.02225.3=4.5KWQb=0.08Sj=0.08225.3=18KvarSb=（Pb2+Qb2）1/2=18.6KVA系统总容量为计算总负荷+变压器损耗=243.9KVA考虑到系统总容量应安装1台300KW干式节能型变压器，为防止停电，配备两台75KW的柴油发电机备用。第五卷 主要分部分项工程施工方案（一）测量方案、施工测量的准备工作：（）了解工程的总体布局、定位及标高情况。（）对图纸进行校核。（）确定放线精度。（）测量设备、仪器确保在有效期内。、建筑定位放线：（）建筑物平面控制网的测设：建筑物平面控制网的定位依据为北侧原有招待所及南侧原有办公楼。根据原有建筑及红线用地，计算并放出-、-、-、-的位置点，用经纬仪对五点进行闭合检查，再由经纬仪控制，在、布置距轴线1米的控制桩线，其控制桩设在槽外1米处。以上的控制桩组成了营房楼的控制网。）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 12，边长相对误差为 1/15000。）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：（考虑采用标准拉力，则拉力改正数不计）式中：L-丈量时钢尺读数 t0-鉴定时标准温度 L0-实际距离 a-钢尺线膨胀系数 L实-钢尺实际长度 t-测量时实际温度 L明-钢尺名义长度 h-两端高差）角度测设方法：如图所示： 根据已知的起始方向，测设角度：用正倒镜法测出AOB1后，用经纬仪精确测设出AOB1=1，1与的差为，过B1点作OB1，并量取距离。（）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求： L：为附和线路长度。（）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。3、基础开挖和基础施工放线：（1）基础开挖放线1）根据轴线控制点，按图纸尺寸撒出基槽开挖边线及放坡线。2）基础开挖接近槽底时，随时进行抄平，及时在基底按3m3m设标高控制点，并在槽壁上测设出标高控制桩。基底标高允许误差为10mm。3）基础钎探完后，在基底上测设垫层标高，每隔米测设一个标高并做上灰饼。（2）基础施工放线：1）做完垫层后，检查垫层标高。2）用经纬仪将控制线投测在垫层上，经闭合校测后，按设计图纸测设出轴线及墙、柱的位置线。3）以轴线为准，检查垛子、管道穿墙孔洞、重要埋件等位置。4）模板上口轴线位移不得超过mm，内墙用线坠检查，外墙用经纬仪检查。、结构施工测量：（）结构竖向投测：控制轴线投测采用外控法。当控制轴线投测至施工层后，应组成闭合图形，校测合格后，再测设细部轴线，然后据此测设墙、柱、梁、门窗洞口等边线，其允许误差见下表：项目允许误差（mm）外廓主轴线长度（L）10细部轴线2梁、柱边线3非承重墙边线3门窗洞口线3（）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口的边线，各部位放线的允许误差为：项 目精 度主轴线10 mm细部放线2 mm墙、柱边线+3 mm门窗洞口线+3 mm（）高程的竖向传递：1）工程主体结构施工时，保证传递到施工楼层的标高点不少于3个，以便进行互相校核。2）标高传递的允许误差：项 目精 度层 间3 mm总 高10 mm3）各层标高的传递起始点均以首层50cm控制线为准，以防止层间误差的积累，标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。（）钢筋混凝土墙体、柱施工测量：）墙、柱钢筋绑扎完毕后，在竖向主筋上测设标高点，用油漆标注，作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的规定。）柱支模后，用经纬仪校核模板垂直度，校核时用经纬仪在相互垂直的两轴线上同时测量。、装修工程施工测量：（）地面工程的施工测量：）标高的传递方式采用在楼梯间和窗口处进行传递。）测设50 cm水平控制线：50 cm水平控制线的测设允许误差应符合测表1的要求。室内的50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。测表1:项 目精 度 要 求水平线（室内、室外）1 每3 m两端高差小于1 mm。2 同一条水平线的标高允许误差为3 mm。铅垂线室内经纬仪两次投测校差小于2 mm室外高于1/3000）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5 m、房间应小于2 m。（）门窗安装施工测量：）从建筑最顶层找出外窗口的边线，用线坠将边线向下引测，并采用经纬仪进行校核以保证精度。其精度应符合测表1的要求。）门窗口的水平位置由室内50 cm水平控制线确定，向上反到窗下皮标高，并弹线找直。各门口应从水平控制线测设门口上皮标高并拉通线，保证所有的门在同一水平线上。其精度应符合测表1的要求。（二）土方开挖1、土方开挖（1）工程概况：本工程为营房楼工程，独立柱基底标高主要为： -2.300 m。地下水位埋藏较深（不需降水）。“三通一平”已完，现场交通较好。（2）施工准备：1）审查设计图纸，核对平面尺寸和基底标高，摸清地下构筑物及地下管线分布情况，与甲方确认。2）现场工程定位放线工作已完成，场区内的控制网点已设立，且不受土方开挖的影响。3）开挖边线已用白灰撒好，其范围内的障碍物不影响土方开挖。（3）开挖方案：本工程地上1m深范围内杂填土采用机械大开挖，1m以下采用人工开挖。为了加快土方开挖进度，尽量避免或减少气候对土方工程的影响，拟选用一台WD100型反铲挖掘机挖土，自卸式汽车配合运土，人工开挖出的土方在现场堆放，作为回填土用。（4）开挖顺序：1）表层土由挖掘机自北向南开挖。2）人工开挖部分按机械开挖顺序逐个基础进行，形成流水作业。3）在开挖过程中，配备专职测量员，测设距离基底300mm的标高，并在槽帮上钉水平标高木桩，人工清槽时用300mm标准尺杆随时以木桩为准校核槽底标高，最后由两端轴线（中心线）引桩拉通线检查距槽边尺寸，确定槽宽标准，根据此来修整槽帮，最后清除槽底土方。（5）排水措施：1）基坑开挖前，应在基坑四周上口外侧1m以外设置水泥围堰，基坑外排水与下水接通，防止雨水从地面流入基坑内。2）为防止基坑积水，基坑内沿四周设置排水沟，在基坑边设集水坑，及时将积水抽出基坑。（6）注意事项：1）由于A段北侧、B段东侧紧邻已有建筑，故开挖时应注意地下已有管线布置，避免破坏原有管线。2）挖土过程中应有测量工及时将标高引测至基坑壁上，并随时检测，避免超挖。3）基坑开挖完毕后，应及时进行钎探和验槽，并尽快打上垫层，以防扰动。4）严禁在基坑边大量堆载或载重车辆穿行，并设专人对基坑壁进行观测，发现问题及时处理。5）基槽上口500mm处设钢管护栏，并用红白漆做出突出标记，外挂密目安全网，夜间设警示灯。（三）钢筋工程本工程的质量目标是达到优良，对钢筋工程要求严格。在施工过程中，要加强过程控制，从原材料的入场到钢筋的绑扎成型，每一步都严格管理，精心施工。本工程钢筋集中加工配料，现场绑扎成型。、原材料：（）原材料的采购和进场检验严格按处采购程序、顾客提供产品的控制程序、产品标识和可追溯性程序、进货检验和试验程序等有关程序执行。（）钢筋进场应有出厂质量证明，物资采购人员应对其外观、材质证明及标牌进行检查，核对无误后方可入场。（）钢筋入场后及时抽样试验并做好见证取样，试验合格后方可使用。具体要求如下：）外观检查：热轧钢筋的表面不得有裂缝，结疤和折叠。钢筋表面允许有凸块但不得超过横肋的最大高度。钢筋的外形尺寸应符合GB1499-84的规定。）抽检取样:热轧钢筋进场应分批验收。每批同一牌号、同一规格和同一炉号的钢筋组成，重量不大于60t。允许由同一牌号同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批。各炉罐号的含碳量差不超过0.02%，含锰量差不得超过0.15%。）力学性能试验：从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉力试验和冷弯试验，如有一项不满足规范要求，则从同一批中另取双倍数量的试样重做各项试验。（）用于
