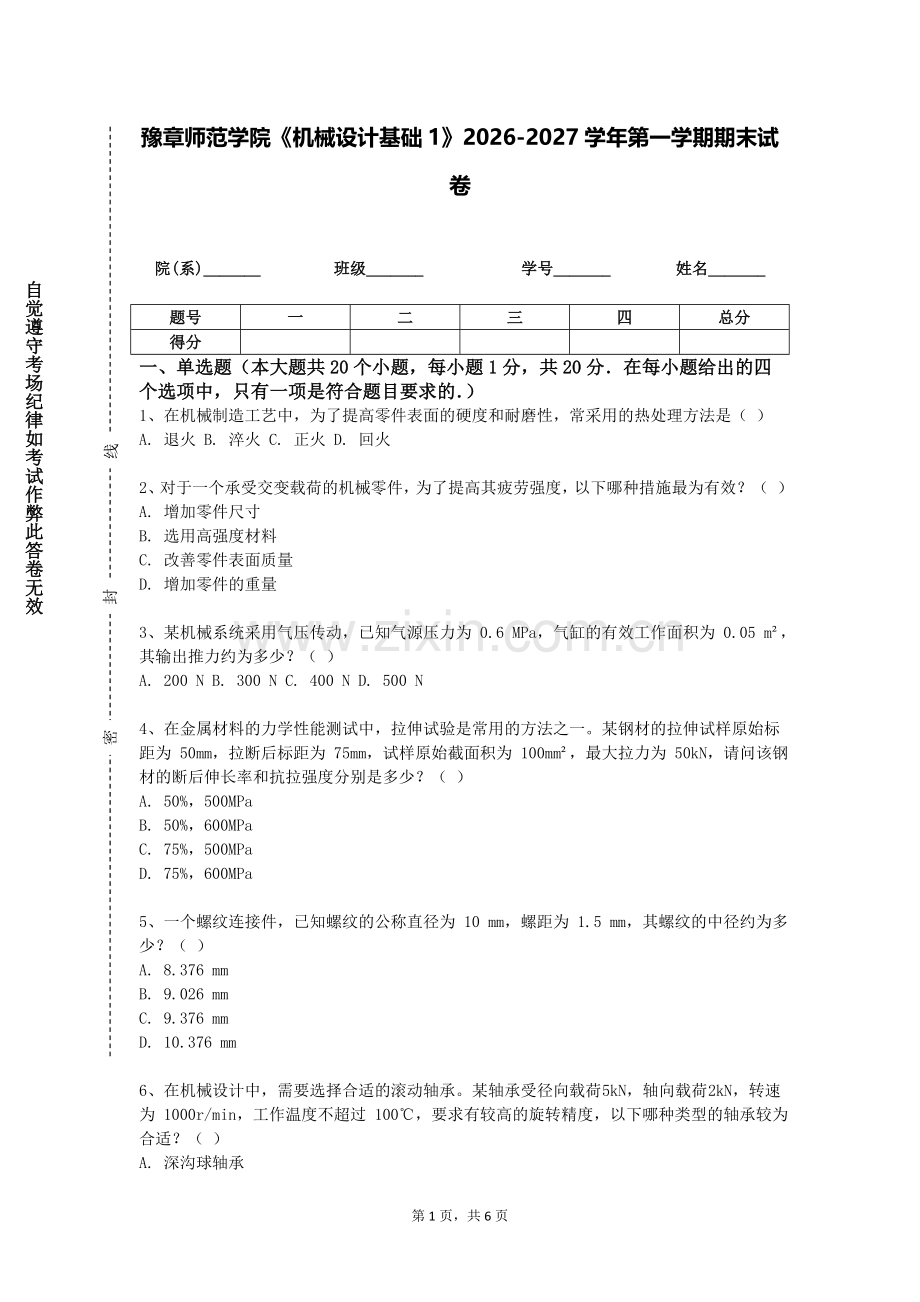

豫章师范学院《机械设计基础1》2026-2027学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在机械制造工艺中，为了提高零件表面的硬度和耐磨性，常采用的热处理方法是（ ）
A. 退火 B. 淬火 C. 正火 D. 回火

2、对于一个承受交变载荷的机械零件，为了提高其疲劳强度，以下哪种措施最为有效？（ ）
A. 增加零件尺寸
B. 选用高强度材料
C. 改善零件表面质量
D. 增加零件的重量

3、某机械系统采用气压传动，已知气源压力为 0.6 MPa，气缸的有效工作面积为 0.05 m²，其输出推力约为多少？（ ）
A. 200 N B. 300 N C. 400 N D. 500 N

4、在金属材料的力学性能测试中，拉伸试验是常用的方法之一。某钢材的拉伸试样原始标距为 50mm，拉断后标距为 75mm，试样原始截面积为 100mm²，最大拉力为 50kN，请问该钢材的断后伸长率和抗拉强度分别是多少？（ ）
A. 50%，500MPa
B. 50%，600MPa
C. 75%，500MPa
D. 75%，600MPa

5、一个螺纹连接件，已知螺纹的公称直径为 10 mm，螺距为 1.5 mm，其螺纹的中径约为多少？（ ）
A. 8.376 mm
B. 9.026 mm
C. 9.376 mm
D. 10.376 mm

6、在机械设计中，需要选择合适的滚动轴承。某轴承受径向载荷 5kN，轴向载荷 2kN，转速为 1000r/min，工作温度不超过 100℃，要求有较高的旋转精度，以下哪种类型的轴承较为合适？（ ）

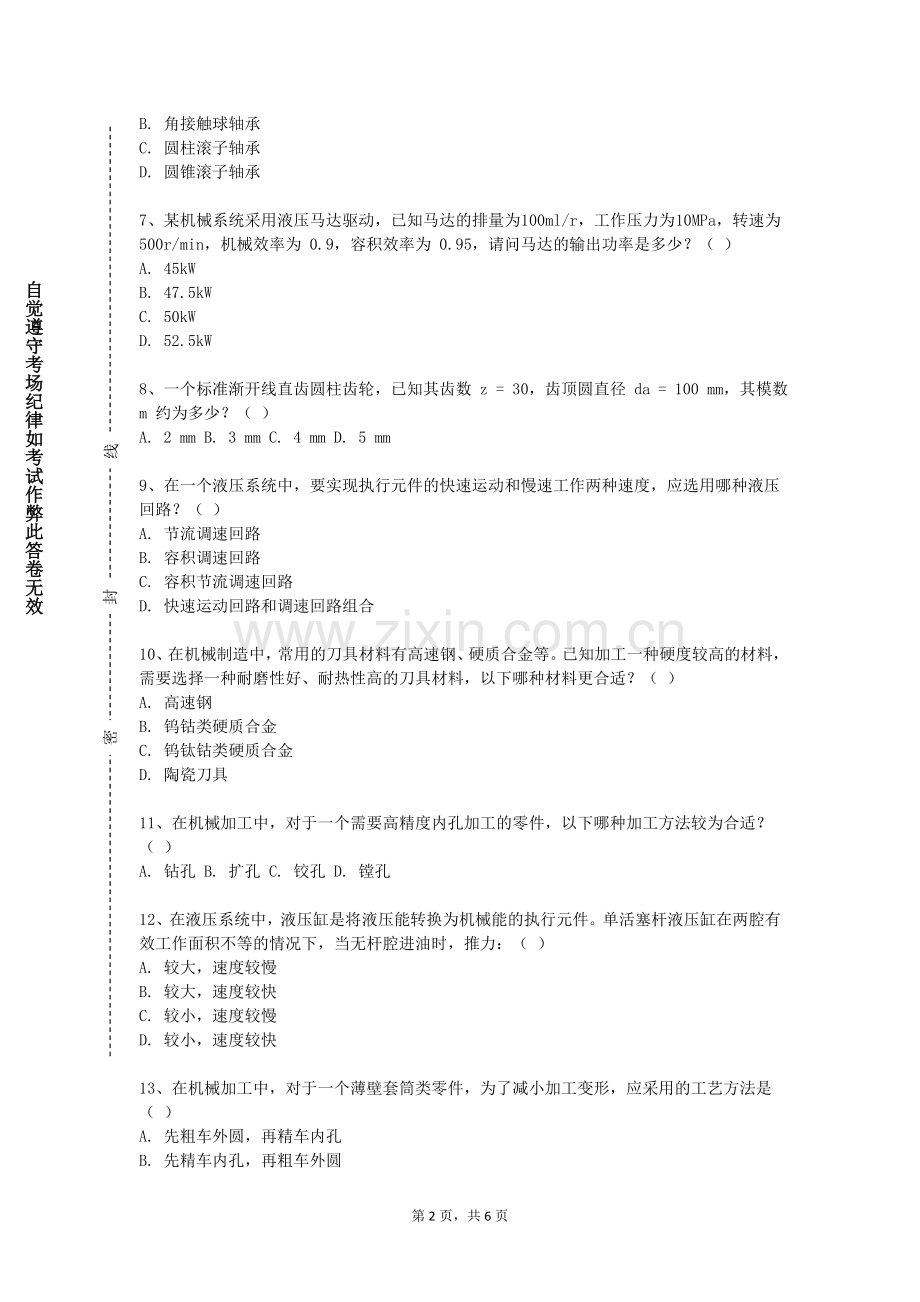

A. 深沟球轴承
B. 角接触球轴承
C. 圆柱滚子轴承
D. 圆锥滚子轴承

7、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

8、一个标准渐开线直齿圆柱齿轮，已知其齿数 z = 30，齿顶圆直径 da = 100 mm，其模数 m 约为多少？（ ）
A. 2 mm B. 3 mm C. 4 mm D. 5 mm

9、在一个液压系统中，要实现执行元件的快速运动和慢速工作两种速度，应选用哪种液压回路？（ ）
A. 节流调速回路
B. 容积调速回路
C. 容积节流调速回路
D. 快速运动回路和调速回路组合

10、在机械制造中，常用的刀具材料有高速钢、硬质合金等。已知加工一种硬度较高的材料，需要选择一种耐磨性好、耐热性高的刀具材料，以下哪种材料更合适？（ ）
A. 高速钢
B. 钨钴类硬质合金
C. 钨钛钴类硬质合金
D. 陶瓷刀具

11、在机械加工中，对于一个需要高精度内孔加工的零件，以下哪种加工方法较为合适？（ ）
A. 钻孔 B. 扩孔 C. 铰孔 D. 镗孔

12、在液压系统中，液压缸是将液压能转换为机械能的执行元件。单活塞杆液压缸在两腔有效工作面积不等的情况下，当无杆腔进油时，推力：（ ）
A. 较大，速度较慢
B. 较大，速度较快
C. 较小，速度较慢
D. 较小，速度较快

13、在机械加工中，对于一个薄壁套筒类零件，为了减小加工变形，应采用的工艺方法是（ ）
A. 先粗车外圆，再精车内孔
B. 先精车内孔，再粗车外圆
C. 内外圆同时加工
D. 以上都不对

14、在一个机械传动系统中，主动轮的转速为 1500r/min，从动轮的转速为 500r/min，若主动轮的直径为 200mm，那么从动轮的直径应该是多少？（ ）
A. 600mm B. 800mm C. 1000mm D. 1200mm

15、在机械精度设计中，需要确定配合的类型。已知一根轴和一个孔配合，轴的基本尺寸为 50mm，上偏差为 +0.039mm，下偏差为 +0.010mm，孔的上偏差为 +0.059mm，下偏差为 +0.030mm，请问该配合属于哪种配合类型？（ ）
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 以上都不是

16、在一个机械系统中，要实现精确的直线运动，以下哪种机构最为合适？（ ）
A. 曲柄滑块机构 B. 凸轮机构 C. 丝杠螺母机构 D. 棘轮机构

17、某一机械结构需要进行焊接工艺，若要求焊缝具有良好的塑性和韧性，以下哪种焊接方法较为合适？（ ）
A. 手工电弧焊 B. 气体保护焊 C. 埋弧焊 D. 电渣焊

18、某台数控机床在加工零件时，出现了加工精度不稳定的情况。以下可能导致这一问题的原因是（ ）
A. 刀具磨损 B. 数控系统故障 C. 机床导轨润滑不良 D. 以上都有可能

19、对于一个承受静载荷的紧螺栓连接，已知螺栓的直径为 16mm，许用拉应力为 120MPa，所受轴向载荷为 20kN，请问需要的螺栓个数至少为多少？（ ）
A. 2
B. 3
C. 4
D. 5

20、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

二、简答题（本大题共5个小题，共25分)
1、（本题5分）在机械加工中，如何选择合理的切削用量以提高加工效率和保证加工质量？请结合具体加工工艺进行说明。

2、（本题5分）详细论述在机械传动系统中，蜗杆件的材料选择和热处理要求，以及对传动性能的影响。

3、（本题5分）在机械制造工艺中，说明机械加工工艺规程的优化方法，包括基于工艺参数优化、基于生产流程优化等，并举例说明如何通过优化提高生产效率和降低成本。

4、（本题5分）解释在机械设计中，滚动轴承的密封装置的作用和类型。如何根据工作环境选择合适的密封装置？

5、（本题5分）详细阐述在机械系统的绿色制造评价中，如何建立评价指标体系，对制造过程的资源利用、环境影响等进行综合评价？

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械传动系统中的联轴器用于连接两轴。请分析不同类型联轴器的特点和应用场合，并讨论联轴器的选择原则。

2、（本题5分）某型液压系统用于驱动大型起重机的起重臂升降，近期出现了油温过高、工作速度缓慢和压力不稳定的现象。结合液压系统的原理和组成，分析产生这些问题的根源，并提出有效的解决办法。

3、（本题5分）机械加工中的误差分析是质量控制的重要环节。分析机械加工中误差的类型和产生原因，并提出控制误差的方法。

4、（本题5分）在一款包装机械的设计中，需要对其封口装置的温度控制和压力调节系统进行分析。请探讨温度和压力参数对封口质量的影响，以及如何实现精确的控制。

5、（本题5分）分析在机械产品的绿色设计中，如何考虑产品的生命周期，从原材料选择、制造工艺、使用过程到报废回收，减少对环境的影响，实现可持续发展。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）按照给定的工作原理和结构特点，绘制一个比例阀的装配图，展示其内部结构和工作过程中的阀芯动作。

2、（本题10分）根据给定的设计要求，绘制一个工业烤箱的加热系统装配图，包括发热元件、风道、风扇等部件。

3、（本题10分）绘制一个自行车的传动系统装配图，包括链轮、链条、飞轮等零件，并说明其工作原理。
