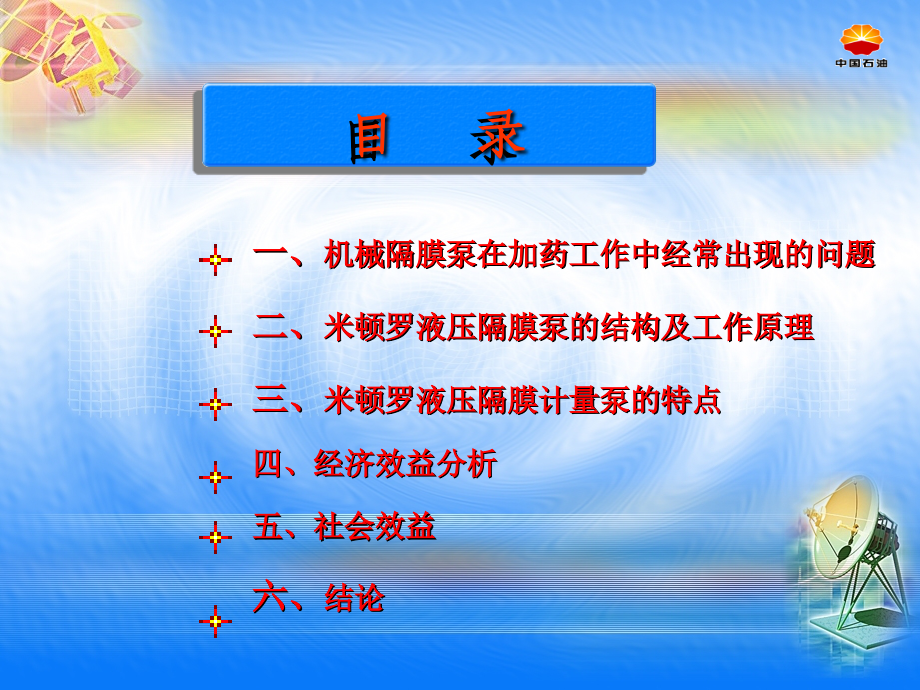

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,米顿罗液压隔膜泵在污水加药中的运用,准东沙南作业区北联站,仰成,一、,机械隔膜泵在加药工作中经常出现的问题,二、,米顿罗液压隔膜泵的结构及工作原理,三、,米顿罗液压隔膜计量泵的特点,四、经济效益分析,五、社会效益,六、,结论,目 录,摘要：针对机械隔膜泵加药过程中存在的问题，本文阐述了液压式隔膜式计量泵的工作原理及在生产中的应用效果。,关键词：液压隔膜泵 污水加药 应用,米顿罗液压隔膜泵在污水加药中的运用,引言,准东沙南作业区北联站污水加药处理中，我们使用的是机械隔膜泵，由于存在着性能和质量方面的问题，使加药工作不能正常进行，影响了污水处理的效果。因此，选择了现在的米顿罗液压隔膜泵,。,米顿罗液压隔膜泵在污水加药中的运用,1,机械隔膜泵在加药工作中经常出现的问题,1.1,泵不能正常输送液体,原因是,:,吸入止回阀和排出止回阀，在工作过程中关闭不严密。当柱塞连接的隔膜推动液体时，入口阀关闭不严密，使一部分液体回到入口管线，当泵在完成,吸液,过程时，出口管线的一部分液体回到容积腔内，使泵不能达到规定的排量。这是加药中出现最严重的问题，直接影响到水质达标。,米顿罗液压隔膜泵在污水加药中的运用,1.2,由于经常出现上述问题，延长了工作人员频繁进入 加药操作间的时间，有损健康。,1.3,隔膜的损坏率高,平均每台泵,6,个月就损坏一次隔膜，原因是：,1.3.1,由于柱塞直接作用与隔膜，对隔膜的损伤较大。,1.3.2,由于管线不畅或冻堵造成憋压，使隔膜破裂。,1.3.3,由于人员的误操作造成憋压使隔膜破裂。,针对以上出现的种种问题，准东沙南作业区北联站在污水处理加药系统中采用了米顿罗液压隔膜泵，有效地解决了机械隔膜泵在加药工作中经常出现的问题。,米顿罗液压隔膜泵在污水加药中的运用,2.,米顿罗液压隔膜泵的结构及工作原理,2.1,米顿罗液压隔膜泵的,外形,结构,米顿罗液压隔膜泵在污水加药中的运用,电机,泵体,调节药量手柄,加油孔,出口,进口,内置泄压调节,2.,米顿罗液压隔膜泵的结构及工作原理,2.,2米顿罗液压隔膜泵的内部结构,米顿罗液压隔膜泵在污水加药中的运用,2.,米顿罗液压隔膜泵的结构及工作原理,2.,3米顿罗液压隔膜泵的工作原理,泵的柱塞以一定的行程作往复运动，液压油被挤压进入隔膜腔，推出隔膜。隔膜是液压油和输送液体之间可移动的分割物。当柱塞向前运动时推动液压油，液压油作用在隔膜上，液体通过出口止回阀排出。在吸入时，泵柱塞将油带出隔膜从而移动隔膜，将液体通过入口止回阀吸入，完成液体连续不断的输送。,米顿罗液压隔膜泵在污水加药中的运用,3.,米顿罗液压隔膜计量泵的特点：,3.1,减小了容积损失：,泵在正常工作完成吸液和排液的过程中，有高性能的止回阀，不会造成容积损失，能够完全保证所规定的排量。不会因为加药量不够影响水质达标。,3.2,流量控制可靠：,由于增加了液压旁路设计，无论运行和停机均可从,0100%,额定流量进行调节，精度可达,1%,。,3.3,减少了有害药品对人体的伤害：,运行中出现的问题少，减少工作人员与药品的接触时间，,3.4,液压驱动的隔膜使用寿命长：,由于泵内有可调节的泄放阀，不会造成管线憋压、以及人员误操作使隔膜破裂，延长了隔膜的使用周期。,米顿罗液压隔膜泵在污水加药中的运用,4.,经济效益分析,米顿罗液压隔膜计量泵的易损件就是隔膜，根据准东沙南作业区使用情况及资料统计：,4.1,液压隔膜泵的隔膜使用周期长，平均,5,年换一次，而机械隔膜泵的隔膜平均,6,个月换一次。,4.2,机械隔膜泵上的隔膜单价是：3000元。,机械隔膜泵每年要换两个隔膜，年费用是：,2*,3000=6000（元）,米顿罗液压隔膜泵在污水加药中的运用,米顿罗液压隔膜泵在污水加药中的运用,4.3 液压隔膜泵的隔膜单价是：3000元。,液压隔膜泵的年费用是：1/5*3000=600（元）,4.4使用隔膜泵可节约费用,6000-600=5400（元），使用液压隔膜泵一台泵每年节省5400元;,加药泵房按十台泵计算，年节省费用5400*10=54000（元）,米顿罗液压隔膜泵在污水加药中的运用,4.5社会效益：米顿罗液压隔膜泵由于排量稳定，隔膜使用寿命长，减少了工作人员的维修，缩短了工作人员与有毒有害药品的接触时间，这对预防职业病起到了一定的作用，就这一项带来的社会效益是不可忽视的。,5.,结论：,机械隔膜泵与液压隔膜泵相比，液压隔膜泵具有隔膜使用寿命长，性能安全可靠，内置自动泄压装置，流量可控制等优点。,适应于输送一般的腐蚀性或有毒有害的化学介质。在现场使用中具有较高的推广价值。,米顿罗液压隔膜泵在污水加药中的运用,欢迎领导、专家批评指正谢谢大家,
