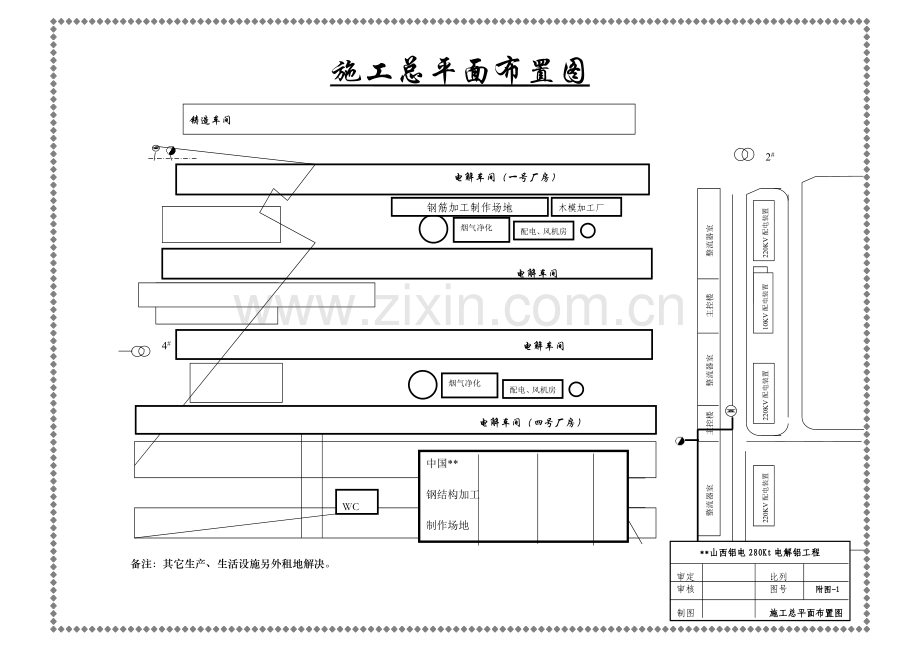

施工总平面布置图
铸造车间

2#

电解车间（一号厂房）
木模加工厂
钢筋加工制作场地
220KV配电装置
整流器室 主控楼 整流器室 主控楼 整流器室

配电、风机房
烟气净化

10KV配电装置
电解车间

4# 电解车间
配电、风机房
烟气净化
220KV配电装置

电解车间（四号厂房）
电解车间（四号厂房）
中国**

钢结构加工

制作场地

WC
220KV配电装置

**山西铝电280Kt电解铝工程

审定 比列
审核 图号 附图-1

制图 施工总平面布置图

备注：其它生产、生活设施另外租地解决。
