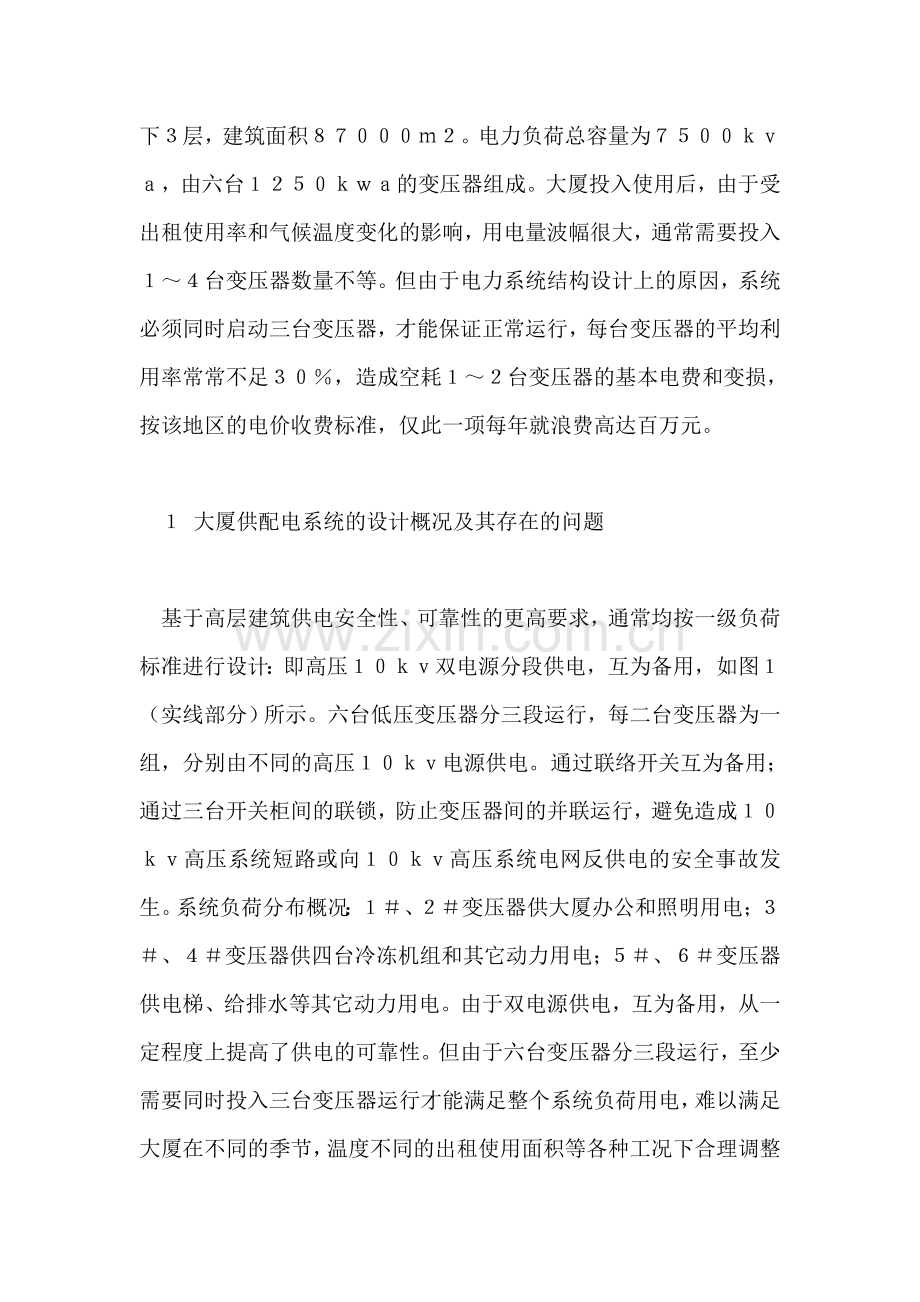

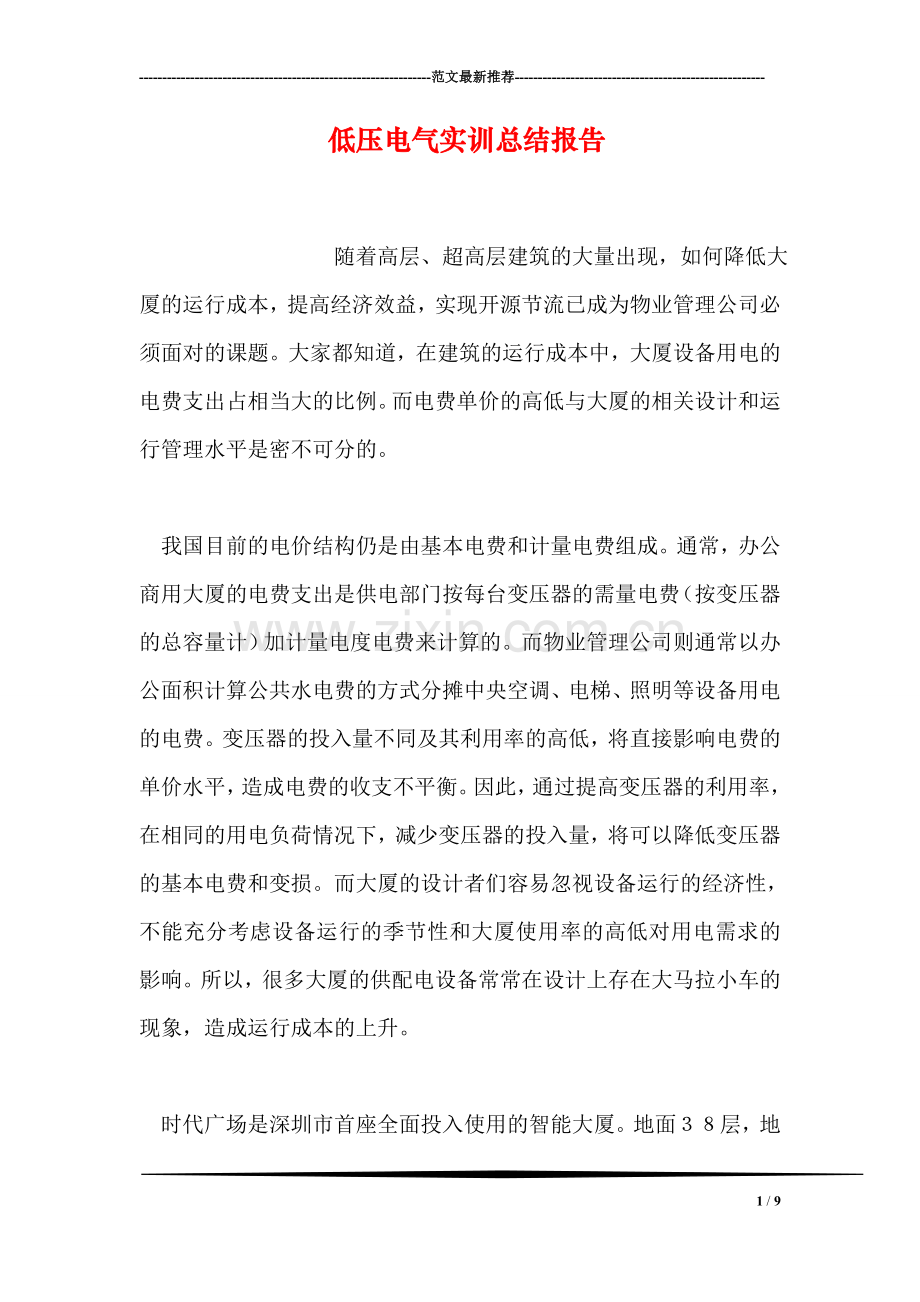

-范文最新推荐- 低压电气实训总结报告 随着高层、超高层建筑的大量出现，如何降低大厦的运行成本，提高经济效益，实现开源节流已成为物业管理公司必须面对的课题。大家都知道，在建筑的运行成本中，大厦设备用电的电费支出占相当大的比例。而电费单价的高低与大厦的相关设计和运行管理水平是密不可分的。 我国目前的电价结构仍是由基本电费和计量电费组成。通常，办公商用大厦的电费支出是供电部门按每台变压器的需量电费（按变压器的总容量计）加计量电度电费来计算的。而物业管理公司则通常以办公面积计算公共水电费的方式分摊中央空调、电梯、照明等设备用电的电费。变压器的投入量不同及其利用率的高低，将直接影响电费的单价水平，造成电费的收支不平衡。因此，通过提高变压器的利用率，在相同的用电负荷情况下，减少变压器的投入量，将可以降低变压器的基本电费和变损。而大厦的设计者们容易忽视设备运行的经济性，不能充分考虑设备运行的季节性和大厦使用率的高低对用电需求的影响。所以，很多大厦的供配电设备常常在设计上存在大马拉小车的现象，造成运行成本的上升。 时代广场是深圳市首座全面投入使用的智能大厦。地面层，地下层，建筑面积。电力负荷总容量为，由六台的变压器组成。大厦投入使用后，由于受出租使用率和气候温度变化的影响，用电量波幅很大，通常需要投入台变压器数量不等。但由于电力系统结构设计上的原因，系统必须同时启动三台变压器，才能保证正常运行，每台变压器的平均利用率常常不足，造成空耗台变压器的基本电费和变损，按该地区的电价收费标准，仅此一项每年就浪费高达百万元。 大厦供配电系统的设计概况及其存在的问题 基于高层建筑供电安全性、可靠性的更高要求，通常均按一级负荷标准进行设计：即高压双电源分段供电，互为备用，如图（实线部分）所示。六台低压变压器分三段运行，每二台变压器为一组，分别由不同的高压电源供电。通过联络开关互为备用；通过三台开关柜间的联锁，防止变压器间的并联运行，避免造成高压系统短路或向高压系统电网反供电的安全事故发生。系统负荷分布概况：、变压器供大厦办公和照明用电；、变压器供四台冷冻机组和其它动力用电；、变压器供电梯、给排水等其它动力用电。由于双电源供电，互为备用，从一定程度上提高了供电的可靠性。但由于六台变压器分三段运行，至少需要同时投入三台变压器运行才能满足整个系统负荷用电，难以满足大厦在不同的季节，温度不同的出租使用面积等各种工况下合理调整复压器运行台数的需求。 大厦供配电系统的技术改造要点 从大厦一次线路系统图（如图所示）不难看出，只要在系统的分段点增加二台联络柜，便能解决上述问题。六台变压器通过五台联络柜的分合，按实际用电量合理投切变压器，随变压器的投入量分段运行，向整个低压系统负荷供电。这一方案的技术难点在于，如何解决多个开关的相互联锁，防止变压器间的并联运行造成上述高压系统短路或反供电安全事故的发生。 由三台开关的相互联锁延伸到五台开关的相互联锁，实现多台变压器的多种组合运行。由图得出结论：无论系统由多少台变压器组成，只要任意一台开关柜与相邻的开关能实现互锁，便满足了整个系统的联锁要求。 （）如图所示：变压器主开关的二次回路中，任何一台变压器的主开关（如），只要与相邻的两联络开关、互锁，实现三台开关的互锁。即合闸的前提条件是：、的互锁常闭触点处于闭合状态，即两开关在分闸的位置时，的合闸线圈得电，合闸机构动作。合闸后，、的操作程序按下述联络开关控制原理执行，其它开关均可处于任意状态； （）如图所示：联络柜开关的二次回路中，任何一台联络开关（如）只要与相邻的两联络开关、和相邻的两变压器主开关、联锁，实现五台开关间的联锁。也就是说，合闸的前提条件是：和或和的常闭触点处于闭合状态，即和或和在分闸位置时，的合闸线圈得电，合闸机构动作。合闸后，、的操作按相应的开关控制原理执行，其它开关处任意状态。这样便确保了十一台开关甚至无限多的开关的联锁，即可根据实际用电量投入变压器运行：投入一台变压器时，全段供电运行，其它变压器主开关因联锁处于分闸位置；投入二台变压器时，分两段运行，其它变压器的主开关及分段的联锁开关因联锁处于分闸状态。依此类推，投入任意数量变压器运行均能满足系统的联锁要求。确保了系统运行的经济性。同时，由于变压器组合运行方式的重要，又大大提高了供电的可靠性。 元件选型及其工作原理分析说明 该系统使用的是世界著名品牌系列开关，保护功能齐全，自动化程度高，性能可靠。 （）上述所有开关联锁触点均为开关本体触点联动，不会发生误动作； （）所有开关正常状态均为电动驱动。从图、图中不难看出，变压器主开关操作电源取自开关进线端，联络开关操作电源取自开关的任意端，并均设有失压脱扣装置，进一步确保所有开关在断电时处于分闸状态，避免了开关的误动作； （）开关所有操作的驱动机构（如合闸、分励、失压）均为瞬间电源驱动，故障率低。更详细的开关动作机构原理请参阅相关产品说明书。 暑期总是一晃而过，这个暑假在东莞打工，有很多感触，在这里想跟大家分享一下自己的心得体会，也算是对自己暑假的一个总结吧。 东莞也算是一个不大不小的都市吧，工厂很多，然而对于我这样一个在校大学生来说，想要找到一份自己满意的一份暑假工简直是天方夜谭。人总是很羡慕那些得不到的东西。作为学生，我曾经很渴望上班一族那种自己挣钱，自己花钱的日子。而当自己真正开始利用暑假的时间挣钱的时候，才发现一切都没有自己想象得那么简单，这个时候我总是很怀念学习生活，总是很想快点开学。 回顾暑期打工生涯，只能用一个字来形容：难。这种困难不同于学校所遇到的，我个人觉得比学校遇到的难题更上了一个层次。 首先，找到一份工作都很难。打工过程中，遇到很多十几岁的小弟弟，小妹妹。开始，只恨自己出道太晚了，和他们比起来，好像我都老了。但是，慢慢的，我感觉到了世事的艰难。难以想象那些十几岁就开始面对社会的年轻人是怎么承受的，或许每一个青年都会羡慕还在上学的同龄人。现在我很知足，二十几岁还有一个比较良好的学习环境，有机会接受高等教育。我一定要利用这个条件，路还掌握在自己的脚下，前面的路还很光明，我有信心走好以后的路，也一定会的。我很珍惜现在拥有的一切。 第一天上班，就面对种种规定。什么理成平头，什么穿工作服，什么把胡子剃了。如果在学校，就算是执行也会打些折扣。而工作中，这就是命令。执行也要执行，不执行也要执行，除非你不想干了。虽然，领导也会说什么不要当面顶撞，私下可以单独解决，可是有用吗？现实吗？这些大多数都是空话。领导喜欢那种溜须拍马的人，而不是喜欢忠言的人。得罪领导意思的话很少有人说。 上下级关系，也完全不同于师生关系。我的实习经理说过一句话，我现在还记得很清楚世上没有那么多公平的事情。如果是一位单纯的学生，无论如何也不会理解。其实，事实就是如此，遇到多么不公平的事情，每个人都要有应付的能力和毅力，都要坚持下去。在学校中就没有这种情况，有一次我们竟然和老师关于如何考试讨价还价起来了，想起来可笑。也可以从另外一个方面理解，老师是真正的关心学生的实际情况，而不是毫无情面的执行某些死的规定。这也是为那些对领导的话言听计从的人，所不能理解的事情。 挣钱难，就算你认真的工作，合理的得到你的劳动所得都很难。老板总会想方设法的尽量少开给你工资，上班迟到扣钱，上班吃东西扣钱等等，这就是小老板的一个发财之道吧。这使我想起了雷雨里面的情节，周老爷为了不发给工人工资，竟然制造工难使工人丧生。这样的事情不会发生，但是，类似的事情却始终没有断过。 工作中遭人家白眼，甚至受训，也是有的。人与人之间为什么只能有利益的关系呢？为什么这种关系就那么明显呢？有的时候，当我遇到这种事情，一时冲动真想不干了，或是找几个朋友收拾仇人一下。可转过来想想，我能干上几天，能忍就忍吧。就当成提前去适应这个社会一次机会，用一点孔乙己精神胜利法，全当成儿子训老子就算了。但还是希望以后我的工作生活不会这个样子，人们之间很多事情都是可以很平静的解决的。 每天只是单调的上下班，没有很多的节假日，这使本来就很厌倦的工作变得更加无聊，也许工作就会是这个样子。现在学习期间每周休息，以后工作就不一定会是这个样子。在无聊的工作中寻找乐趣也是一种能力，现在只会抱怨一天八节课很烦，可这又算什么呢？最多只是一天吗？有的是时间去调整，去适应。 很不适应工作中称呼的改变，从同学，海超，变成了师傅，小庄，不久以后就会是老庄。这样一变，使我从一个的学生，变成了一个体力劳动者。很是纳闷，为什么有名字非要直呼其姓呢？同姓的人很多，同名的人却很少。直呼其名不是很亲切，又不易混淆。难道人们只是因为称其姓方便才会这样做吗？只要稍微用一点心把对方的名字记住，称其名，一定会使对方感觉到很温暖。反正，别人叫我的名字，而不是姓的时候我会感觉很亲切，很温暖。我也尽量成别人的名字，拉近和他人的距离，这也是一种交往之道吧。 其实，工作中也会有欢乐。因为不是在家里，要学会满足。领导的一个微笑，同事的些许关心，都会使人感到无比的温暖。要想得到别人的关心，首先要注意关心别人，给与别人温暖。给与和收获是成正比例的。不管是苦，还是累，暑假都已经过去了。重要的是，在暑假的实践中，我学到了以前不懂，而且在学校里不会学到得知识，并且增强了自己的能力。这些对我以后的学习和工作是十分有利的。 这次实践对我的帮助实在不小。感谢工厂给我一个检验自己的机会，我始终相信阳光总在风雨后，在学校学习的时间只有半年不到了，我将不得不在以后的学习中加倍努力，不断充实和提高自己，朝着自己的目标不断奋进。 高一的时光像流水般流逝，转眼间我已经进入高中生活一年了。一年的高中生活让我感触良多。总结这一年中我对高中有了新的认识，对未来有了新的思考。在这一年中，我学到了很多知识.但在与人交谈这方面，我还需要改善，不能害羞，要大胆一点和更多的同学成为朋友，帮助老师与同学。在这一年中，我还参加了社区活动，例如到图书馆帮忙等等。使我的课外生活非常的充实。在这一年的学习中，有苦有乐，高二是一个分水岭，我会以一个积极的心态去迎接高二，迎接未来。  9 / 9
