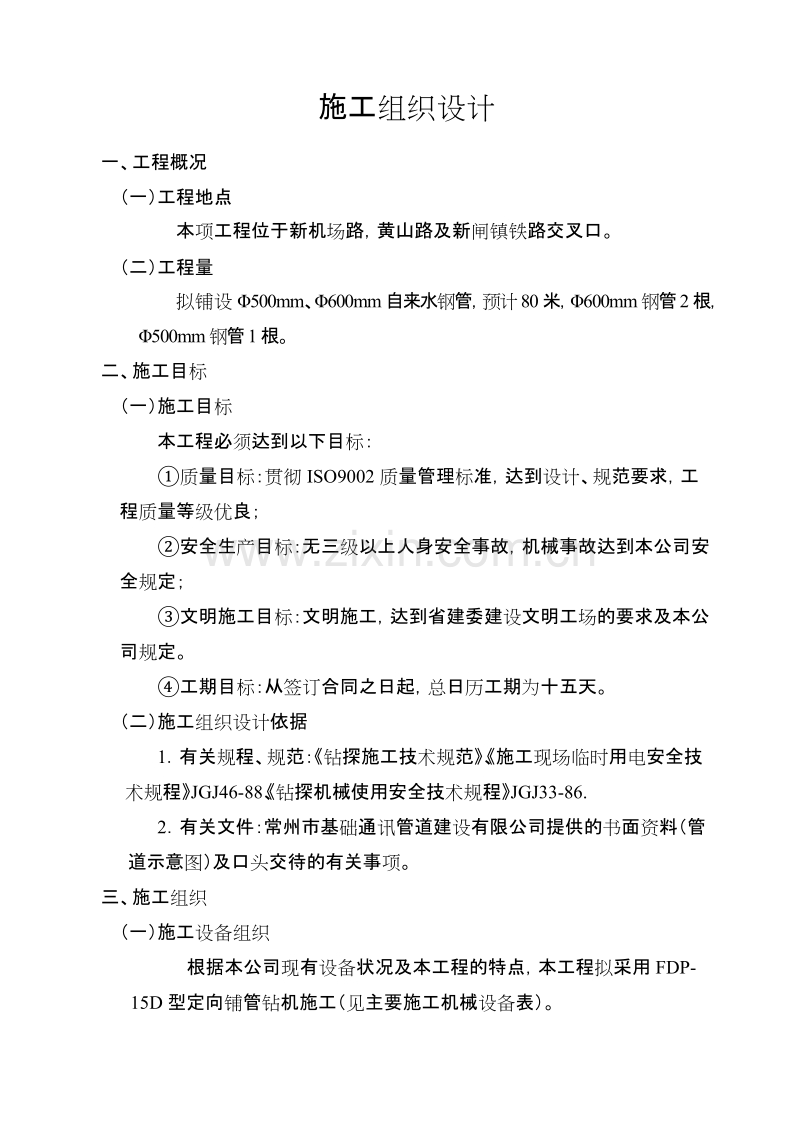

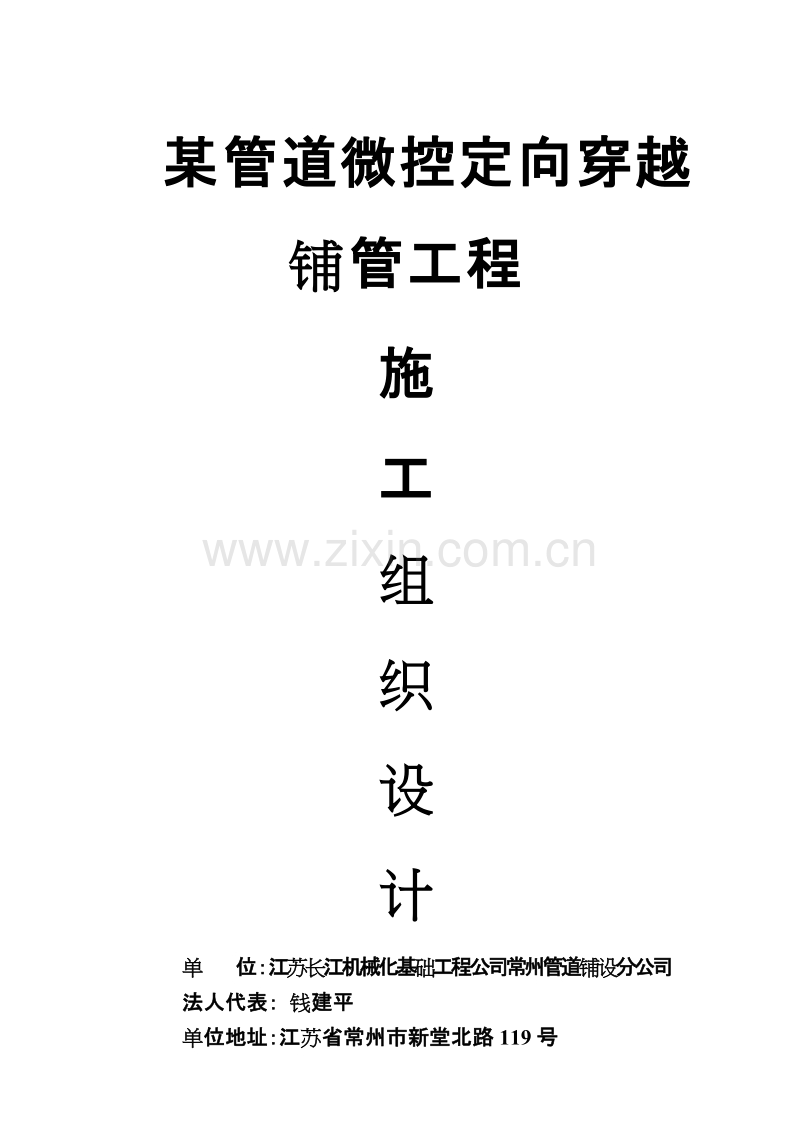

某管道微控定向穿越铺管工程施工组织设计 单 位：江苏长江机械化基础工程公司常州管道铺设分公司 法人代表： 钱建平 单位地址：江苏省常州市新堂北路119号施工组织设计一、工程概况（一）工程地点本项工程位于新机场路，黄山路及新闸镇铁路交叉口。（二）工程量拟铺设500mm、600mm自来水钢管，预计80米，600mm钢管2根，500mm钢管1根。二、施工目标（一）施工目标本工程必须达到以下目标：质量目标：贯彻ISO9002质量管理标准，达到设计、规范要求，工程质量等级优良；安全生产目标：无三级以上人身安全事故，机械事故达到本公司安全规定；文明施工目标：文明施工，达到省建委建设文明工场的要求及本公司规定。工期目标：从签订合同之日起，总日历工期为十五天。（二）施工组织设计依据1有关规程、规范：钻探施工技术规范、施工现场临时用电安全技术规程JGJ46-88、钻探机械使用安全技术规程JGJ33-86.2有关文件：常州市基础通讯管道建设有限公司提供的书面资料（管道示意图）及口头交待的有关事项。三、施工组织（一）施工设备组织根据本公司现有设备状况及本工程的特点，本工程拟采用FDP-15D型定向铺管钻机施工（见主要施工机械设备表）。主要施工机械设备表序 号设 备 名 称型 号数 量产 地备注1非开挖钻机FDP-15D1连云港2柴 油 机4135AD1上 海3发 电 机 组R175AN1安 徽4泥 浆 泵HBW150/101衡 阳5拖 车407-C1东 堡6油 泵63SCY14-181上 海7测 控 仪RD3851英国雷迪8压 风 机LGX20-10/71无锡该设备主要技术参数如下：最大给进力75KN，最大回拖力150KN，动力头额定扭矩4500N.m，钻进角度020，最大回拖长度300m，最大扩孔直径650mm。设备配置情况详见表1：额定扭矩4500N.m，钻进角度020，最大回拖长度300m，最大扩孔直径650mm。（二）施工人员组织 本工程施工难度较大，本公司选派技术水平较高，具有多年施工经验的机组承担施工任务。人员配备为：项目经理1名，机长1名，技术员1名，导向测控员1名，技术工人4名，维修工1名，生产辅助人员13名。（见下表）主 要 施 工 人 员 表机构项目工程师姓名职务职称主要资历、经验及承担过的项目总部项目主管钱建平总经理高级工程师清潭路-广化路通信管铺设工程技术负责人沙亚南总 工高级工程师上海石化至闵行油库铺油管铺设工程现场项目经理赵 斌经 理助理工程师天津成品油铺管工程项目常务经理王宝山经 理助理工程师常州新机场路天然气铺管工程项目工程师徐 新项目技术负责工程师天津成品油铺管工程质量管理黄小海质检员工程师常州关河路电力护管铺管工程材料管理潘德龙材料员技术工人常州关河路电力护管铺管工程安全管理王 东安全员技术工人常州关河路电力护管铺管工程计划管理杨 柳预算员经济师（三）施工方法（1）施工工艺流程本工程工艺流程为：钻孔布置轨迹设计轨迹标定钻机就位导向钻进回拖扩孔回拖铺管检查验收。（2）施工主要技术措施 轨迹设计与标定a.新闸镇铁路口，根据本工程的特点及地下原有管线的分布情况，轨迹水平方向从入土坑至出土坑取直线，钻孔轨迹深度为1.50米左右（保持水平或向一侧略倾），钻机安装在入土坑一侧15米处，入土角为14。b.新机场路及黄山路口，轨迹水平方向从入土坑至出土坑取直线，钻孔轨迹深度为1.00米左右（保持水平或向一侧略倾），钻机安装在入土坑一侧10米处，入土角为12。 导向钻进 导向钻进是非开挖定向钻进铺管的关键环节。导向钻具选用60mm鸭掌式钻具，前置喷嘴，以高压射流切割破坏土体。根据标定的轨迹线和深度设计，随时监控，适时调整。钻进中采用轻压、慢转，注意控制钻头温度，切不可使探头过热。控制好泵量、泵压。若遇障碍物时，要分析研究障碍物性质、合理选择钻进工艺措施，切不可存在侥幸心理，违章作业。 回拖扩孔根据顶管直径，确定本工程60m钢管成孔直径为750mm 500m钢管成孔直径为650mm。根据设备能力以确保安全高效为前提，确定扩孔级次为200mm259mm313mm365mm430mm540mm650mm750mm共计8级。在每级扩孔过程中，为防止扩孔跑偏轨迹，采用回拖扩孔。钻孔轨迹多处于粘性土层中，地层的自然造浆能力较强，孔壁稳定性较好，因此扩孔过程中宜采用清水作为冲洗液。若发生严重缩径或孔壁不稳的现象时，应立即停止清水钻进，改用优质化学泥浆作冲洗液，基本配方为膨润土+Na2CO3+K31+PNH+CMC，其性能要求：粘度2125，失水量小于15ml/30min、PH值89、密度1.101.14，泥皮厚度13mm/30min、含砂率6%。 铺管铺管工作是非开挖施工的最后一道工序，也是铺管工程的目的所在。在施工过程中重点抓好以下几项措施：a) 拉管头连接牢固可靠，并进行抗拉试验，确保万无一失。b) 管道焊接采用热熔焊接工艺，焊接强度达到额定抗拉强度。c) 钢丝绳仔细检查，无断头毛剌，绳卡卡牢不打滑。d) 为防止孔壁不稳定或缩径，拉管时管前必须加末级扩孔钻头顺孔。e) 若发现阻力较大时，要在冲洗液中加入适量润滑剂。润滑剂种类可视情况选用烷基苯磺酸钠或聚丙烯酰胺。f) 管头采用木塞或胶带封堵，以保证管内清洁无杂物。 3、对可能发生的突发事故的预防和处理 施工中必须严格执行部颁安全规程和设备操作规程，严禁违章作业。对可能发生的突发事故必须本着“预防为主，处理为辅”的原则，做好预防和处理工作。着重强调以下几点：对柴油机、钻机、液压系统、泥浆泵等在开工前必须做好维护保养和调试工作，以保持其性能及状态良好。发现设备异常应立即查找原因，及时排除故障，不能凑合勉强。施工钻具，应做到“三检查，三不用”。即进场安装时检查、起下钻具时检查、处理事故后检查；锁接、丝扣不好的钻具不用、磨损超标的钻具不用、疲劳带伤的钻具不用。钻进要保持拉力和扭矩的平稳，一次顶进距离不能超过1米，每根钻杆偏转角和起挑角不能大于2。开工前应对导向仪器进行标定检查，电池电量充足。钻进过程中可能会遇到成份较复杂的土层，此时机长要亲自扶把操作，对孔内情况要准确判断，正确采取措施。若发生钻具脱落、卡钻、抱钻等事故时，一定要先有方案、措施，经技术负责人批准后，方可进行处理，切不可凭感觉，想当然，急躁冒进。（四）施工进度及保证措施为了缩短工期，采用交叉与平行两种作业布置方式，计划日历工期十五天。为了保证工期，采取以下措施：1、 所有设备在进场前均经过严格检修，确保进场机械完好率100%。2、 配备专职的维修人员，随时对设备进行检查、修理。3、安排好合理的工序流程，采取平行、交叉相结合的作业方式，合理调度设备和人员，尽量缩短各工序作业时间。4、开好班前、班后会，使班前任务明确、分工明确，班后有总结。5、充分利用奖惩制度，落实责任制度，调动全体员工的积极性。四、质量保证体系及措施（一）质量保证目标管理 1、质量目标的确定 本工程质量目标是工程质量达到优良级。以我们优异的工作质量、服务质量确保工程质量。 2、质量目标的展开和推进 a、抓好技术管理：项目负责人和技术员要认真学习规程、规范，详尽了解设计要求，对施工人员进行技术交底，并讨论各分项工作的分目标，为保证各分项目标的实现制订工作内容、对策措施。目标要自上而下层层展开，自下而上层层保证。明确目标责任，搞好自我控制，保证目标进行和实现。b、抓好工序管理：在目标推进过程中必须重视工序管理，上道工序中存在问题不能遗留给下道工序。后续工序的准备要充分，工序之间交接必须清楚。（二）质量保证管理体系 质量保证体系必须目标明确，措施得力，管理有效。项目经理和技术负责人必须加强质量保证管理体系，各司其职，运行畅通，以人的质量保证工作质量，以工作质量保证工程质量。质量管理体系如下：（三）质量保证基础制度 本工程施工要反复强调执行本公司制订的质量保证基础制度：组织保证制度、教育保证制度、质量奖罚制度、岗位责任制度。岗位责任制度主要有项目经理岗位责任制度、项目技术人员岗位责任制度、施工工程各工种岗位责任制度。（四）质量保证的监控措施1、质量监控方法质量监控分总过程的监控和各个分部过程的监控、重点抓好事先控制，坚持不懈抓牢中间控制，总结经验抓事后控制。配合、服从甲方代表、工程监理对工程的质量监控。 2、质量监控的主要内容轨迹设计控制；定向钻进控制；扩孔控制；铺管质量控制;五、施工现场管理（一）工程进度管理1、 建立健全现场施工计划管理系统。 2、掌握和控制施工进度，及时解决施工中出现的矛盾，协调各方关系，保证施工正常进行。 3、准时参加甲方例会，如实汇报生产进度、生产计划、施工中的质量、安全现状，接受甲方、监理指导。 4、收听天气预报，做好灾害预防工作。（二）工程技术档案管理 1、收集本工程全部技术文件、施工图纸、设计变更及原有管线分布资料，专人保管，归档编号。 2、按时做好生产、进度、安全等各种报表，及时整理好整个工程的技术资料。（三）文明生产管理 1、根据场地实际情况和施工要求，妥善布置各种设备作业位置。达到布置合理，有利施工，不影响交通，机械物资停放有序。 2、施工场地周围封闭严密，对施工过程中的污水、渣土及时清除，以确保环境卫生的清洁。 3、提高职工素质，讲文明、讲礼貌，杜绝酗酒、赌博、打架等违纪现象。（四）安全生产管理1、 组织施工人员认真学习安全规程，加强安全教育。 2、加强安全责任制，建立安全生产台帐，发现不安全因素要及时整改 3、抓好安全，发电机组及所有配电装置由持证电工专门掌管，所有供电线路一律由电工装配，严禁乱拉乱接电源，电路设备应有可靠的保护装置。 4、做好上下班安全，上班必须戴安全帽。 5、吊车起吊时，在吊臂工作范围内，吊臂下严禁站人。 6、现场危险区设立醒目的安全标志，以示警告。7、下雨之前，要委派电气人员认真检查现场所有电器设备线路及漏电保护装置。，发现绝缘不好立即处理。 （五）加强与甲方及监理单位的协调，共同创建安全、文明工地，共同谱写优质、高效工程新篇章。 说 明 星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址http:/ftp:/ 联系QQ：447255935电话：[phone]
