八年级物理上册第五章透镜及其应用第1节透镜人教.pptx

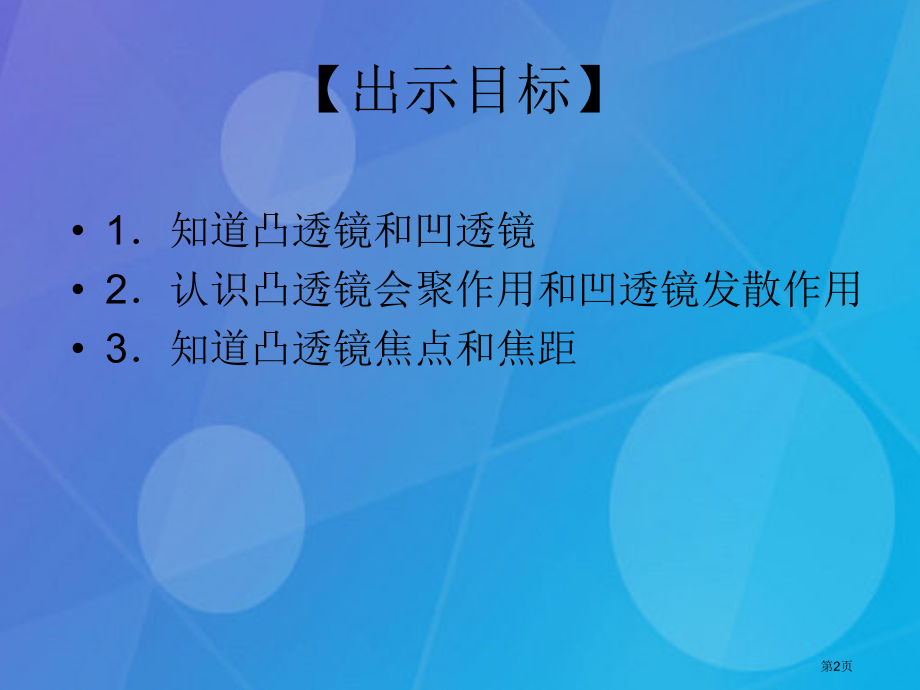

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,透镜,第1页,【出示目标】,1知道凸透镜和凹透镜,2认识凸透镜会聚作用和凹透镜发散作用,3知道凸透镜焦点和焦距,第2页,学习指导,1,透镜对光作用,2,1,凸透镜和凹透镜,1,3,凸透镜焦点和焦距,第3页,学习指导一:凸透镜和凹透镜,1,2,3,4,第4页,自主预习,阅读教材第90、91面，完成以下填空：,（1）镜片中间,，边缘,透镜，叫做凸透镜。,（2）镜片中间,，边缘,透镜，叫做凹透镜。,（3）透镜上两个经过球心直线叫做,，简称,。,（4）在透镜中，凡是经过某一点光，其传输方向不变，该点叫,。,第5页,小组讨论,（1）取一个放大镜，用手摸一摸它中间和边缘部分，发觉厚度不一样，中间,，边缘,（两空均选填“厚”或“薄”）。,（2）取近视眼镜镜片，用手摸一摸它中间和边缘部分，发觉厚度不一样，中间,，边缘,（两空均选填“厚”或“薄”）。,第6页,教师点拨,此处透镜分类是依据透镜形状特点进行。应将透镜中间厚度与透镜边缘厚度进行对比，进而得出透镜是凸透镜还是凹透镜结论。所以中间凸出来透镜不一定就是凸透镜，假如中间凸出来，不过其厚度与边缘处厚度相比，要薄些，依然属于凹透镜。,第7页,跟踪练习,一些透镜截面如图所表示，在这些透镜中：,（,1）属于凸透镜是_，它们共同特点是_。,（2）属于凹透镜是_，它们共同特点是_。,第8页,学习指导二:,透镜对光作用,1,自主预习,2,小组讨论,3,教师点拨,4,跟踪练习,第9页,自主预习,阅读教材第91、92面，完成以下填空：,（1）凸透镜对光有,作用。,（2）凹透镜对光有,作用。,（3）平行于凸透镜主光轴光将,射出。,（4）从凸透镜焦点发出（或过焦点）光经过凸透镜后将,射出。,（5）平行于凹透镜光将,射出，其反向延长线将,。,（6）经过凹透镜焦点光将,射出。,第10页,小组讨论,（1）使用两支激光灯，平行于凸透镜主光轴向凸透镜照射，发觉经过凸透镜后折射光线将,；,（2）使用两支激光灯，平行于凹透镜主光轴向凹透镜照射，发觉经过凹透镜后折射光线将,。,透镜对光线作用,第11页,教师点拨,（1）凸透镜对光含有会聚作用，不是指凸透镜一定使光线经过凸透镜后相交。一束平行光变得会聚、发散光变得平行（或更靠拢一些）、会聚光变得更会聚都是会聚作用表达。,（2）凹透镜对光含有发散作用，不是指凹透镜一定使光线经过凹透镜后散开。一束平行光变得更发散、会聚光变得平行（或使相交点变得更远）、发散光变得更发散都是发散作用表达。,（3）当我们知道平行于透镜主光轴光经过透镜后经过透镜焦点这一光路后，能够利用“光路可逆”知识了解从焦点处发出光经过凸透镜后会平行于透镜主光轴射出。,第12页,跟踪练习,放在凸透镜主轴上焦点以内点光源S发出光，经过凸透镜后光路如图所表示，则以下说法正确是（）,A凸透镜能够对光线起发散作用,B凸透镜只对平行于主轴光线起会聚作用,C经过凸透镜后光线是发散，所以凸透镜作用是对光线起发散作用,D经过凸透镜后光线发散程度比原来小，依然是会聚一个表现,第13页,学习指导三:,凸透镜焦点和焦距,1,自主预习,2,小组讨论,3,教师点拨,4,跟踪练习,第14页,自主预习,阅读教材第92面，完成以下填空：,（1）凸透镜能使平行于主光轴光会聚在一点，这个点叫做,。,（2）,到,距离叫做,。,（3）让凸透镜正对太阳光，再把一张纸放在它另一侧，改变透镜与纸距离，直到纸上光班变得,，测量出纸到凸透镜距离，就是焦距。,第15页,小组讨论,（1）选择一晴好天气，取一凸透镜正对太阳光，再把一张纸放在它另一侧，调整透镜与纸距离，会发觉纸上光斑在某一位置,。假如连续一段时间，纸上该点将会燃烧起来。凸透镜到纸上最小最亮点距离就是,。,（2）将凹透镜正对太阳光，再把一张纸放在它另一侧，调整纸与透镜间距离，会发觉纸上光斑,。,（3）凹透镜对光没有会聚作用，它不能将平行光会聚于一点，它有焦点吗？你回答是,。,凸透镜焦距测定,第16页,教师点拨,（1）凸透镜能将平行于主光轴光会聚于一点，该点是凸透镜焦点。凸透镜左右两侧各有1个焦点。,（2）凹透镜对光即使只有发散作用，但它发散也不是杂乱，其发散光反射延长线也会交于一点，这一点没有实际光，所以该点称为凹透镜虚焦点。凹透镜左右两侧各有1个虚焦点。,第17页,跟踪练习,某物理学习小组，选择如图所表示四个透镜进行探究试验(其中A、B和C、D是两组形状相同凸透镜，它们分别用玻璃、塑料和水晶制作而成)：,(1)为了探究“凸透镜焦距大小与透镜球形表面弯曲程度关系”，小组同学应选择图中哪两个凸透镜做试验?答：,(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所表示。比较两次试验现象，能够得到结论是：凸透镜表面越凸，凸透镜焦距越,；,(2)假如选择A、B两个透镜，他们还能够探究“凸透镜焦距大小与,关系”。,第18页,Thank You!,第19页,
