无机保温砂浆外墙外保温系统.ppt

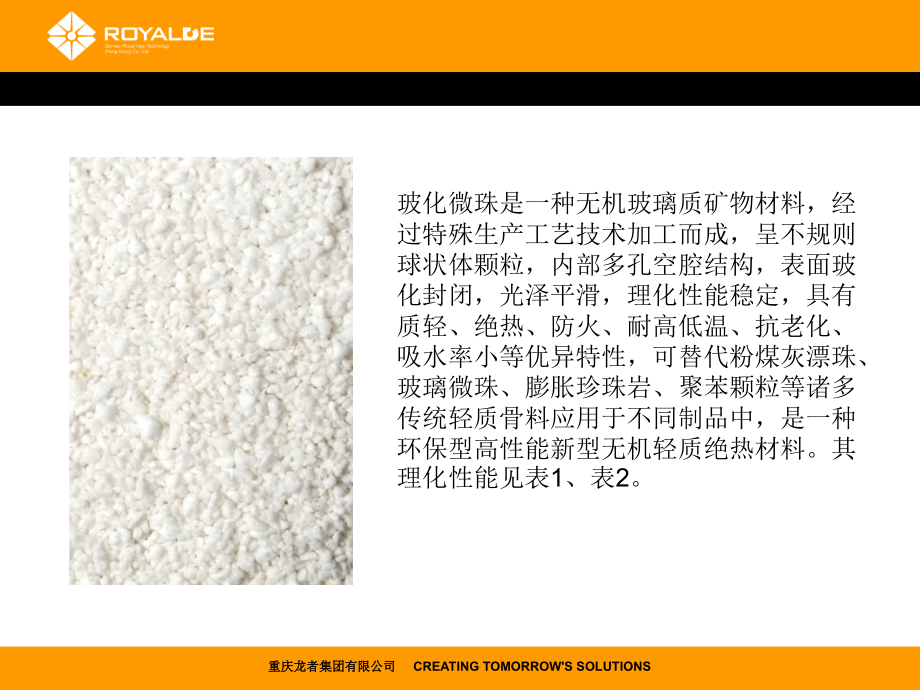

,重庆龙者集团有限公司,CREATING TOMORROWS SOLUTIONS,无机保温砂浆（,RWJ901,）,外墙保温系统施工,玻化微珠是一种无机玻璃质矿物材料，经过特殊生产工艺技术加工而成，呈不规则球状体颗粒，内部多孔空腔结构，表面玻化封闭，光泽平滑，理化性能稳定，具有质轻、绝热、防火、耐高低温、抗老化、吸水率小等优异特性，可替代粉煤灰漂珠、玻璃微珠、膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料应用于不同制品中，是一种环保型高性能新型无机轻质绝热材料。其理化性能见表,1,、表,2,。,项目,指标,A,型,B,型,C,型,D,型,堆积密度，,kg/m,3,280,340,430,520,石绵含量,应不含石绵纤维,外观质量,外观应为均匀，干燥无结块的颗粒状混合物,分层度,加水后拌合物的分层度不大于,20mm,无机保温砂浆干粉料的性能指标,膨胀玻化微珠性能指标,项目,性能指标,类,类,粒径，,mm,0.5-1.5,堆积密度,/kg/m,100,120,120,筒压强度,/,kPa,150,200,导热系数,/W/(,mK,),，平均温度,25,0.048,0.070,体积吸水率,/%,45,体积漂浮率,/%,80,表面玻化闭孔率,/%,80,项目,指标,A,型,B,型,C,型,D,型,干表观密度，,kg/m,3,330,400,500,600,导热系数，,W/(,mK,),0.070,0.085,0.10,0.12,抗压强度（,28d,），,MPa,0.5,0.8,1.2,2.5,压剪粘结强度,(28d),，,kPa,80,100,150,200,线性收缩率，,%,0.25,软化系数,(28d),0.6,燃烧性能级别,A,级,放射性,I,r,1.0,I,Ra,1.0,抗冻性（,15,次冻融循环）,质量损失,5%,，强度损失,20%,无机保温砂浆硬化后的性能指标,无机保温砂浆保温系统构造,基层墙体,界面砂浆,RJM301,无机保温砂浆,RWJ901,抗裂砂浆,RKL711BQW,复合耐碱玻纤网格布,涂料饰面,柔性外墙腻子,RNZ802,或,803,无机保温砂浆保温系统施工流程,基层墙体,界面砂浆,RJM301,无机保温砂浆,RWJ901,抗裂砂浆,RKL712GSW,复合热镀锌钢丝网,面砖饰面,专用锚栓,面砖粘结砂浆,RCZ211,无机保温砂浆保温系统构造,无机保温砂浆保温系统施工流程,无机保温砂浆保温系统施工流程,墙体基层交验,再抹抗裂砂浆,保温系统验收,饰面层施工,材料工具准备,滚涂专用界面砂浆,抹第二遍保温砂浆,铺,设,网,格,布,抹抗裂砂浆,放,控制线做灰饼,细部节点处理,锚栓安装,(,面砖墙面,),抹第一遍保温砂浆,无机保温砂浆保温系统施工,基层墙体要求,1,混凝土墙体应符合（,GB 50204,2002,）,混凝土结构工程质量验收规范,的要求；,2,砖墙墙体应符合（,GB 50203-2002,）,砌体工程施工质量验收规范,的要求；,基层墙体验收,保温的基层还应符合（,DGJ08-113-2005,）,住宅建筑节能工程施工质量验收规范,的要求。,无机保温砂浆保温系统施工,施工工具的准备,无机保温砂浆保温系统施工,放线出灰饼,无机保温砂浆保温系统施工,施工界面砂浆,将保温专用界面剂按比例（水灰比约,1,：,2,）加水搅拌均匀，用滚筒,滚涂于基层表面,；,无机保温砂浆保温系统施工,抹无机保温砂浆,RWJ901,先加水配置无机保温砂浆（无机胶粉料：水,=20KG:22-23KG,）然后按一般抹灰施工操作规范,进行保温砂浆粉刷，保温砂浆,粉刷应按设计厚度分多遍施工，每遍厚度应控制在,20,以内。,无机保温砂浆保温系统施工,抹无机保温砂浆,RWJ901,一遍粉完隔,48,小时抹后一遍，,抹第二遍保温砂浆,无机保温砂浆保温系统施工,抹无机保温砂浆,RWJ901,最后一遍抹后表面应用大杠搓刮平整；,无机保温砂浆保温系统施工,抹无机保温砂浆,RWJ901,磨面。,无机保温砂浆保温系统施工,抹第一遍抗裂砂浆（,RKL711BQW,或,RKL712GSW,）,抹第一遍抗裂砂浆,待保温砂浆养护好后，将拌匀的抗裂砂浆（水灰比约,1：4,）沿工作面均匀地批刮在表,面已处理干净的保温砂浆上，抗裂砂浆厚度约为,1.52,mm,。,无机保温砂浆保温系统施工,铺设耐碱玻纤网格布（或钢丝网）：,1）在批第一遍抹灰泥后，应随即,将网格布压入湿的抗裂砂浆,内，压入深度不得过深，表面,网纹应显露，并压实平整，不,得有皱褶、空鼓、翘边现象。,2）铺贴网格布应沿工作面外墙自上,而下进行。用抹子由中间向,上、下两边将其抹平，使其压,紧至抗裂砂浆层上。,3）标准网格布的拼接，其左右水平,方向和上下垂直方向搭接宽度,不小于,50,。,无机保温砂浆保温系统施工,铺设耐碱玻纤网格布（或钢丝网）：,包边网格布的铺贴，主要是对阳角部位的护角加强，应先在阳角部位的保温层包边铺贴窄幅网格布，然后在包边网格布上铺贴大面网格布。,无机保温砂浆保温系统施工,无机保温砂浆保温系统施工,面砖墙面锚栓安装,面砖饰面的保温系统的网格布应采用专用锚栓加强与墙体固定，锚固点按布置图要求，锚栓端面与网格布表面平齐，不得深入至保温砂浆面层内,。,无机保温砂浆保温系统施工,抹抗裂砂浆,面层,（,RKL711BQW,或,RKL712GSW,）,抹抗裂砂浆底层及网格布铺或钢丝,网设施工完毕，即可再批刮抗裂,砂浆面层，抹灰厚度约为 1.52。,抹面层总厚度不小于3。,无机保温砂浆保温系统施工,细部节点处理参见图集,注意事项,当窗框安装完毕后，将窗框四周分层填塞密实。,界面砂浆和抗裂砂浆为专业厂家严格按照专业配方配制好的袋装材料，现场施工只需按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。保温砂浆的配制需按配比要求加入玻化微珠和水，搅拌均匀后供施工使用。,采用机械搅拌方式，搅拌时间以刚刚搅拌均匀为宜，不得过度搅拌，以防中空微珠破损，造成施工面积下降。,施工现场唯一需要加入的就是水，所以必须对水的计量严格控制，确保水灰比正确。,产品运到工地注意防水、防潮、贮存期不宜超过,3,个月。,施工完毕后应注意成品保护，墙面避免磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。,每次施工完毕后，要及时清洗干净施工工具和搅拌器材，以免影响下次使用。,谢谢,!,
