V型动导轨机械加工工艺过程卡片.doc

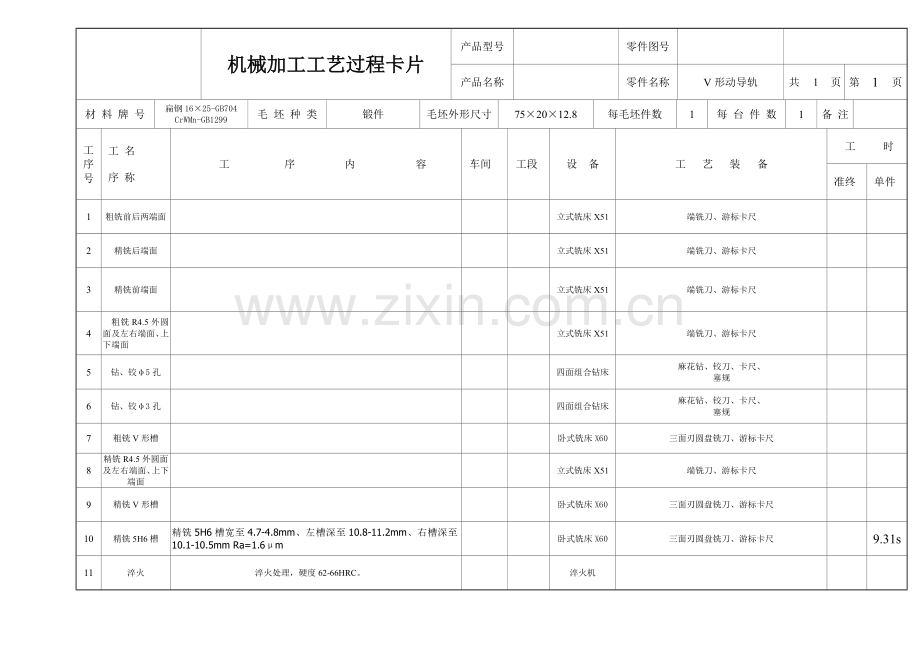

机械加工工艺过程卡片
产品型号

零件图号

产品名称

零件名称
V形动导轨
共
1
页
第
1
页
材 料 牌 号
扁钢16×25-GB704 CrWMn-GB1299
毛 坯 种 类
锻件
毛坯外形尺寸
75×20×12.8
每毛坯件数
1
每 台 件 数
1
备 注

工
序
号
工 名

序 称
工 序 内 容
车间
工段
设 备
工 艺 装 备
工 时
准终
单件
1
粗铣前后两端面

立式铣床X51
端铣刀、游标卡尺

2
精铣后端面

立式铣床X51
端铣刀、游标卡尺

3
精铣前端面

立式铣床X51
端铣刀、游标卡尺

4
粗铣R4.5外圆面及左右端面、上下端面

立式铣床X51
端铣刀、游标卡尺

5
钻、铰φ5孔

四面组合钻床
麻花钻、铰刀、卡尺、
塞规

6
钻、铰φ3孔

四面组合钻床
麻花钻、铰刀、卡尺、
塞规

7
粗铣V形槽

卧式铣床X60
三面刃圆盘铣刀、游标卡尺

8
精铣R4.5外圆面及左右端面、上下端面

立式铣床X51
端铣刀、游标卡尺

9
精铣V形槽

卧式铣床X60
三面刃圆盘铣刀、游标卡尺

10
精铣5H6槽
精铣5H6槽宽至4.7-4.8mm、左槽深至10.8-11.2mm、右槽深至10.1-10.5mm Ra=1.6μm

卧式铣床X60
三面刃圆盘铣刀、游标卡尺

9.31s
11
淬火
淬火处理，硬度62-66HRC。

淬火机

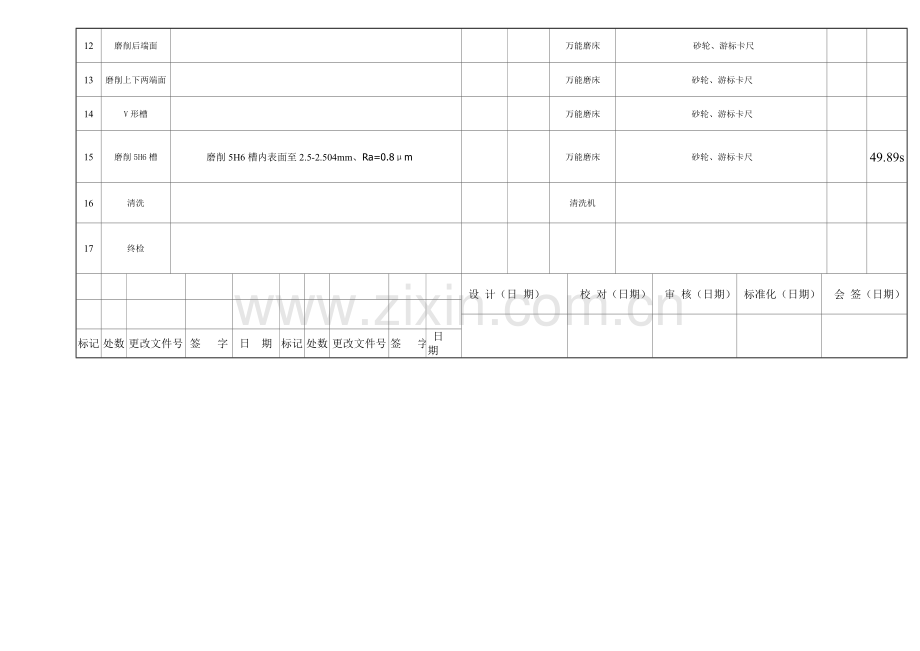

12
磨削后端面

万能磨床
砂轮、游标卡尺

13
磨削上下两端面

万能磨床
砂轮、游标卡尺

14
V形槽

万能磨床
砂轮、游标卡尺

15
磨削5H6槽
磨削5H6槽内表面至2.5-2.504mm、Ra=0.8μm

万能磨床
砂轮、游标卡尺

49.89s
16
清洗

清洗机

17
终检

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期
