公路软基换填专项施工方案.docx

长葛路路面大修工程K12+500~K21+540、K22+495~K23+235

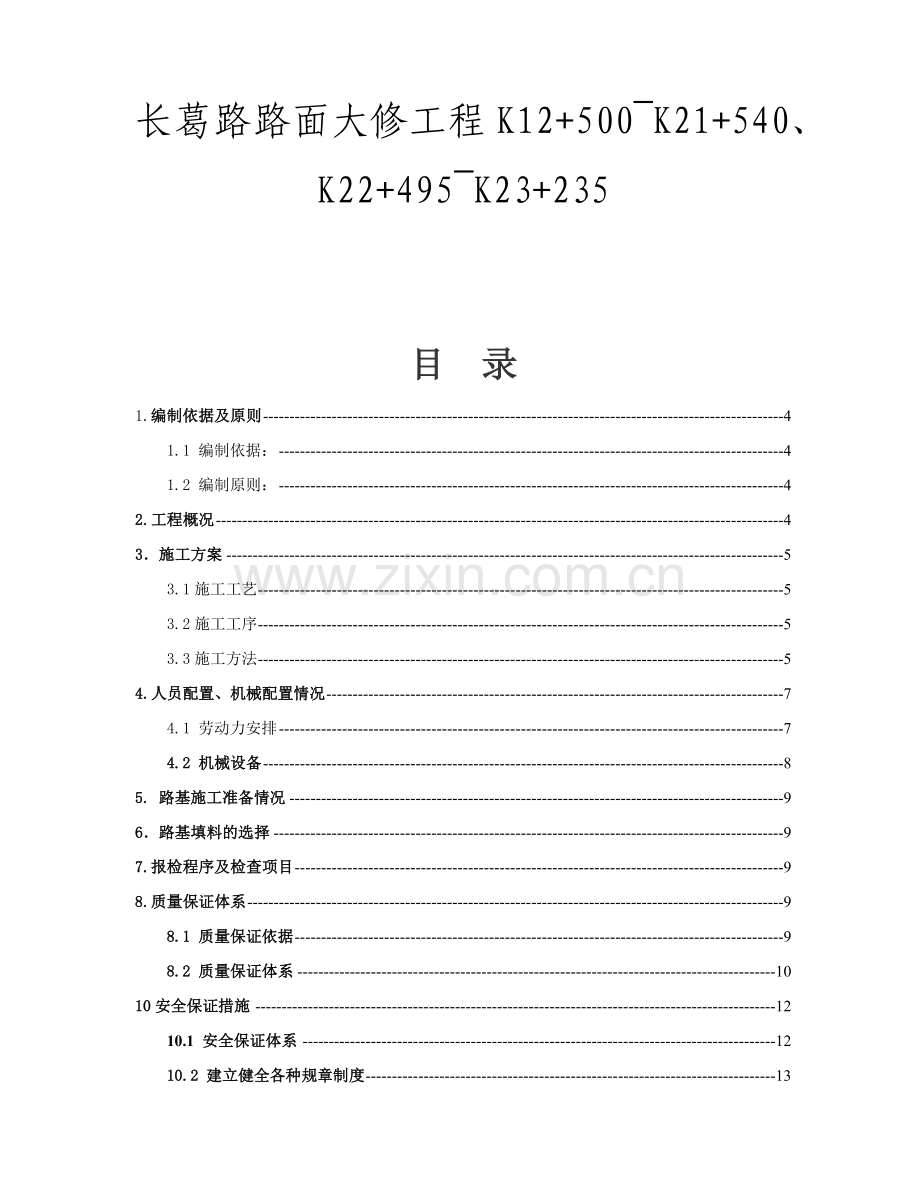

目 录
1.编制依据及原则 4
1.1 编制依据： 4
1.2 编制原则： 4
2.工程概况 4
3．施工方案 5
3.1施工工艺 5
3.2施工工序 5
3.3施工方法 5
4.人员配置、机械配置情况 7
4.1 劳动力安排 7
4.2 机械设备 8
5. 路基施工准备情况 9
6．路基填料的选择 9
7.报检程序及检查项目 9
8.质量保证体系 9
8.1 质量保证依据 9
8.2 质量保证体系 10
10安全保证措施 12
10.1 安全保证体系 12
10.2 建立健全各种规章制度 13
10.3现场布置的安全措施 16
10.4路基工程施工安全保证措施 16
11.技术保证措施 16
11.1 施工准备 17
11.2 建立制度和质量检验机构 17
11.3 严格工序质量管理 17
11.4 强化质量意识，落实质量管理制度 18
12. 环境保护措施 18
13.文明施工保证措施 19
14.夜间施工的保证措施 20

1.编制依据及原则
1.1 编制依据：
（1）长葛路路面大修工程设计图纸
（2）相关的交通部颁布的有关设计、施工、验收规程及公司的《程序文件》、《质量手册》等有关文件；
（3）公路工程质量检验评定标准(JTGF801-2004)。
（4）我施工队现有的技术、设备、人员素质、管理模式、施工经验、科技进步和施工能力等施工要素情况。
1.2 编制原则：
（1）遵守相关的施工规范和施工设计图纸及技术交底；
（2）统筹安排，突出重点、难点工序，优化施工方案，合理安排施工进度计划，合理配置施工所需劳、材、机具设备，实行标准化作业，组织连续均衡生产，做好工序衔接，紧张有序，加强施工监控，确保工程质量；
（3）运用现代科学技术，先进机械设备，采用非先进可靠的安全保证措施，确保生产安全，做到文明施工。
2.工程概况

本工程软基段采用的处理方式为：何石井及葛兰场镇：先将软基段进行下挖175.6cm再人工分层手摆分层碾压片石，再浇筑25cm2.5%~3.5%水泥稳定碎石和20cm4%~5%水泥石屑稳定碎石.非场镇部分：先将软基段进行下挖120cm，再人工分层手摆分层碾压片石，在浇筑20厚4%~5%水稳。
3．施工方案
3.1施工工艺
审核施工图设计及有关资料→储备换填材料→测量放线→挖除软土及淤泥→基底检查→分层铺筑换填材料→逐层压实 铺筑水稳 养生
施工准备

3.2施工工序

基坑开挖压实

监理验收

片石换填

水稳浇筑

3.3施工方法
3.3.1 认真审核图纸，熟悉招标文件及补充文件，路基工程质量控制要点，按施工技术规范的要求进行组织施工。
3.3.2对施工设备进行检查维护，试运行，保证状态良好。
3.3.3要开工前进行施工放样，放出挖除换填处理边线，并进行横断面检查与补测，然后进行开沟、引排地表水和地下水。
3.3.4清理与掘挖
（1）首先将原路面基层砼挖除然后将软土或淤泥挖除干净，并将底部平整并压实。若软土底部起伏较大，可设置台阶或缓坡。软土底部的开挖宽度不得小于路堤宽度和放坡宽度，并宽出路基边角不小于50cm。路基挖好后，马上用压路机碾压，碾压过后检测压实度，一经合格，马上换填。减少基坑暴露时间。
（2）基底位于沟谷，有一定坡度时，施工前应将水疏干，清除软土后，基底要做反坡台阶，当用压路机碾压时，平台不少于压路机宽度，当用人工或小型机具夯实时，平台不小2m，换填前，先夯实基底。
（4）地基基底处于平坦地带，如低洼田、塘等，施工前应采取围堰抽水法防护措施，保证在软土淤泥能清除干净和基底无水状态下填土，决不允许回填中有软土参杂或有水碾压造成弹簧或缺陷地基。
（5）软土挖除后报监理旁站进行开挖基底横断面测量，测量频率为20m一断面。
（6）软基挖除后报试验监理进行开挖基底承载力试验，频率约为20m一个。
3.3.5碾压填筑
详细方法及程序如下：
（1）测量放样：在该路段第一层填筑试验以前，进行放样，在侧壁打定水平桩控制每层填筑厚度，做好记录，以备使用。
（2）取料运输：根据现场实际情况，我们采用自卸汽车配合挖掘机进行片石运输，同时保持施工便道畅通。尽量缩短运输时间，保证挖掘机和压路机能够不间断工作。
（3）片石换填：采用人工分层手摆，每层厚度不大于35cm，用小石子嵌缝，压路机分层碾压
（4）水稳铺筑：摊铺、整平及碾压：该路段进料，换填部分采用人工配合，推土机推开，在换填后正常填筑时，采用推土机初平，再用平地机进行精确找平，在找平过程中确保路基排水横坡控制在2%。为保证试验所需的各项指标符合要求，拟对填料采取如下处理措施：当填料含水量偏低时，则可在料场洒水浇湿；当填料含水量接近最佳含水量时，应迅速运土摊捕并碾压密实，当填料含水量偏大时，应先行凉晒至适宜含水量时再进行碾压。水泥稳定碎石基层（底基层）的压实度（按重型击实标准）应不小于98%和97%，基层、底基层7天龄期的无侧限抗压强度应不小于3.5Mpa、2.5Mpa。

4.人员配置、机械配置情况
该软基段由我司土方施工队负责施工，并由总工程师全面负责，路基工程师专职负责，质检工程师、试验工程师、测量工程师分工负责，有关人员、机械配置情况，见《路基工程劳动力安排表》和《主要机械设备数量表》
4.1 劳动力安排
表4-1 路基工程劳动力安排表
人员及组别
工 作 内 容
管理人员
工区负责人
1
施工现场、调度室、全面管理、组织
技术组组长
1
主管技术工作，并兼职环保
路基工程师
2
配合技术主管搞好技术工作
安全员
1
安全检查
材料员
2
配合工区负责人购买材料
测量员
2
路基施工测量工作
路基检测员
1
路基各种检测实验
路基施工
队
各种设备司机
37
土石方开挖、回填、运输
调度员
3
机械设备调度及协调
维修工
2
机械设备定期维修
普工
40

电工
2

合 计
94

4.2 机械设备
表4-2 主要机械设备数量表
序号
机具名称
单位
数量
1
挖掘机
台
2
2
推土机
台
1
3
铲运机
台
1
4
装载机
台
2
5
压路机
台
4
6
自行式冲击压实机
台
1
7
自卸汽车
辆
30
8
洒水车
辆
1
9
小型夯机
台
2

5. 路基施工准备情况
1、对该路段弯沉值超标，偏大、或监理工程师指定的需要换填位置进行标记
2、路基片石填料和水稳层粗细骨料、水泥等已经过试验检验合格可以用来填筑路基。
3、施工所需的检测设备都已进场，并已进行标定。
4、施工所需的机械设备都已准备就绪，经试运行均能满足施工要求。
现场施工员→路基施工负责人→项目部技术负责人
（2）外部二级检查
现场监理员→专业监理工程师
本项目质量计划依据主要是：《公路工程技术标准》、《公路技术状况评定标准》中技术规范、《公路工程质量检验评定标准》
细化落实工序环节管理，建立严格的质量管理制度，健全质量奖罚制度。严格控制施工质量，百分之百满足业主的要求。采取有效的安全与环保措施，确保施工的顺利进行。
（1）质量检查组织机构：
成立以项目经理为组长、总工程师、项目经理部工程技术负责人和质检部负责人为副组长的全面质量管理领导小组，形成行政上支持，技术上把关的良性循环，负责工程总体需求量控制。
由施工组负责人、技术负责人并配备相应的技术人员及质检员，成立质量自检小组，形成第一级自检体系。
配备强有力的质检技术力量，以质检部为龙头，组织试验室、测量组、电算室实施各工序的管理和数据检测，形成第二级自检体系。
质检人员在施工过程中，被授予事前介入权、事中检查权、事后验收权、质量否决权，项目部质检部直接对项目经理部负责，不受任何人，任何事干扰。
专职质检人员必须是经过专门培训，具有一定资质和现场施工经验的专业技术人员，经项目经理部批准后方能担任。
（2）工序质量检查程序：
作业班（组）在每一道工序过程完成后，由各班（组）的质量检查小组按设计图纸和技术规范要求进行自检，合格后报项目经理部的质检科进行复检。
项目经理部质检科确认自检组的检查有效并签字后进行复检。经质检科复查合格，质检工程师签字后将检查表格报送监理工程师，请监理工程师进行检查，检查合格后方可进行下道工序施工或计量支付（每道工序完成后及单项工程完成后的质检流程图附后）。
质量检查程序

分析处理问题
不合格
返工
工
每道工序完成以后
现场技术员自检
填报自检表格
质检工程师复检
填报《质量通知单》
监理工程师验收签认
下一道工序
不合格
不合格
1、每道工序完成后，质量检验流程图如下：

2、当某一单项工程完成后，中间交验流程图如下：
不合格
单项工程完成
现场技术员自检
质检工程师复检
填报中间交验证书
报监理工程师检验
计量支付
返
工
工
不合格
不合格
合格
合格
合格
合格

10安全保证措施
10.1 安全保证体系
为了认真贯彻“安全第一、预防为主”的方针，确实到到“安全高于一切，责任重于泰山”，坚持“管生产必须管安全”和“谁主管谁负责”的原则。确实抓好安全施工，我施工队将建立完善的安全保证体系，制定完备的安全保证措施：
施工横穿公路构筑物时，交通组织设计图

表10-2 安全生产组织机构图
项目经理部安全生产领导小组
组长：项目经理
副组长:副经理、总工程师
组员：工程技术部长、办公室主任、财务部长、质量安全部长
质量安全部
各施工队安全生产领导小组
组长：施工队长
副组长：副队长
组员：安检工程师、技术主管，各工班长、材料员
安检工程师
各工班专职安全员

10.2 建立健全各种规章制度
（1）认真执行ISO9001 标准，深入开展安全标准化工地建设。认真执行公司“安全控制程序”，使安全管理程序化、制度化，确保安全控制程序有效运行。在施工过程中以开展安全标准化工地建设为载体，强化施工过程控制，施工现场作到布局合理、施工规范。工地做到管线整齐、标志醒目、防护设施齐全。
（2）技术措施
针对工程特点、施工环境、施工方法、劳力组织、作业方法，使用的机械、设备、变配电设施及各种安全防护设施制定切实可行的安全施工措施。
施工安全技术措施必须在开工前编制,并经过审批。经过批准的安全技术措施具有技术法规的作用，在施工中严格执行。安全技术措施中的各种安全设施、防护设施的实施列入施工任务单，责任落实到班组和个人，实行签收制度。技术负责人、安全技术人员经常深入工地检查安全技术措施的实施情况，及时纠正违反安全技术措施的行为、问题。各级安全部门以安全技术措施为依据，以安全法规和各项安全规章制度为准则，经常性地对工地施工情况进行检查，并监督各项安全技术措施的落实。对安全技术措施的执行情况，建立严格的奖惩制度。
（3）落实安全负责制和严格事故报告制度
实行安全生产逐级负责制，做到职责明确，权责统一，充分发挥各级职能作用。在本项目推行安全生产包保负责制和安全风险抵押金制度，明确项目经理和施工队长是安全生产的第一责任人。严格事故报告、调查和处理制度。坚持实事求是的原则。
（4）严格安全检查，落实安全奖惩
将安全生产纳入考核指标，实行安全生产一票否决制。安全生产直接与工资晋级、奖金、评优挂钩。项目经理部安全生产领导小组每月组织召开一次安全生产专题会议，对安全生产做得好的单位和个人给予奖励，同时对安全工作不力的单位和个人给予处罚。
（5）施工用电安全措施
非专职电气人员，不得操作电气设备。
要经常对电线、电气设备进行检查维修，严防漏电、短路等事故的发生。
操作高压电气主回路时，必须戴绝缘手套，穿绝缘鞋，并站在绝缘板上。
低压电气设备应加装触电、漏电保护器。
电气设备外露的转动和传动部分，必须加装遮拦式防护装置。
检修、搬迁电气设备时，应切断电源，并悬挂“有人工作，不准送电”的警示牌。
带电作业时，必须制定出安全措施，在专职安全员的监护下进行，此外还需使用绝缘可靠的保护工具。
对机器和设备进行检查维修时，如指定进行电器绝缘，首先检查被绝缘的装置有无电压，然后短路接地，同时绝缘邻近带电的部件。
带电作业时，应启动应急停电装置或启动主断路器，并在作业区设置安全警告标志。
在高压元件上作业时，必须绝缘后将输电线接地，将元件短路。
（6）加强车辆和设备的安全管理工作。机械车辆和压力容器的操作人员必须经过正规培训，持证上岗。坚持定期检验、维修保养工作，保证其在运行中处于良好的状态。工地所用全部生产、生活运输车辆登记造册，专人管理定期检修。加强驾驶人员的安全教育和规范管理，固定运输行车路线，杜绝交通事故的发生，设定行车标志。车辆在公路上行驶，要遵守交通规则。
10.3现场布置的安全措施
（1）根据长葛路公路施工的特点，搞好施工现场及临时工程的安全控制，施工现场做到布局合理、机械设备安装稳固、材料堆放整齐、用电设施安装触电保护器、安全警示标志和照明、防护设施，提醒工作人员注意安全。运输道路平整、畅通，排水设施良好，特殊、危险地段设醒目的标志，夜间设有照明设施。工地施工用水和饮用水在施工前对水质进行化验鉴定，并有相应的处理和防护措施，饮用水要经过净化，达到现行卫生部的《生活饮用水卫生标准》之规定。
工地合理布置排水沟，排水沟不得妨碍工地内的交通。
开展安全标准工地建设，施工现场作到布局合理、施工规范、防范严密。工地做到管线齐全、灯明路平、标志醒目、防护设施齐全。
10.4路基工程施工安全保证措施
石方开挖采用机械开挖。
土方开挖自上而下，不得乱挖或超挖，严禁掏洞取土。
③施工中保持坡面平整，如发现路堑边坡有变形迹象，不可随便刷方，采取应急的合理减重措施，并立即研究对策，采取技术措施加以整治。
修建支挡建筑物，须从两侧开始，跳槽开挖基坑，边挖边修，随时增加支撑力。
11.技术保证措施
11.1 施工准备
11.2 建立制度和质量检验机构
11.3 严格工序质量管理
11.4 强化质量意识，落实质量管理制度
12. 环境保护措施
（1）成立以项目经理任组长的环境保护领导小组，配备一定量的环保设施和技术人员，认真学习环保知识，共同搞好环保工作，并将环保与文明施工结合起来。
（2）重视环境保护工作、加强环境保护教育、贯彻环境保护法规、强化环保管理。
（3）生产及生活设施的设置应认真规划、设计，在规划设计中要符合环境保护要求，遵守环境保护法规，在征得当地政府有关部门同意后，报请工程师批准。
（4）生活、生产废水经收集、处理后再排放。
（5）在临近居民点施工时，采取严格的防污染和防噪声措施。
（6）施工场地和运输道路经常洒水，尽可能减少灰尘对生产人员和其它人员造成危害及对农作物的污染。
（7）在运输易飞扬的物料时用蓬布覆盖严密，并装量适中，不得超限运输。
（8）报废材料或施工中返工的挖除材料立即运出现场并进行掩埋等处理。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生，以保护自然环境不受破坏。
13.文明施工保证措施
建立项目经理为文明施工第一责任人的组织体系，各部门分工明确。场地布置合理，设备材料停放有序，各种图表上墙，员工佩卡上岗。加强路容、路貌管理，各种标牌、标语立于各责任区，整个施工现场井然有序。
认真做好临时排灌工作，施工不影响农业生产。
认真搞好现有道路的维护工作，确保施工路段的道路畅通。
加强与地方的协调工作，由专人负责与地方政府部门、乡村居民的协调关系，取得当地政府部门的大力支持，努力解决施工中出现的各种问题、各种矛盾。加强与当地群众的关系，紧密团结，关系融洽，相互帮助，为顺利完成工程项目创造条件。
14.夜间施工的保证措施
连续作业的工程项目，夜间施工将采取以下措施，确保工程质量与安全。
（1）建立夜间值班制度，做好周密的组织和技术交底，配备足够的物资和照明设施，确保夜间施工顺利进行。
（2）严格检查制度，确保各项技术质量指标准确、无误，符合工程质量验收标准要求。
（3）严格隐蔽工程检查签证制度，夜间必须进行隐蔽工程施工时，应按规定提前通知监理工程师到现场检查，并办理签证手续，未经监理工程师检查签证，禁止进行下一道工序施工。
（4）安装足够的照明设备，保证夜间施工有良好的照明条件。对于在夜间施工难以保证工程质量和施工安全的项目，不得安排在夜间施工。
（5）做好夜间施工防护，在作业地点附近设置警示标志，悬挂红色灯，以提醒行人和司机注意，并安排专人值守。质 量 保 证 体 系
