10千伏跨越架施工方案.doc

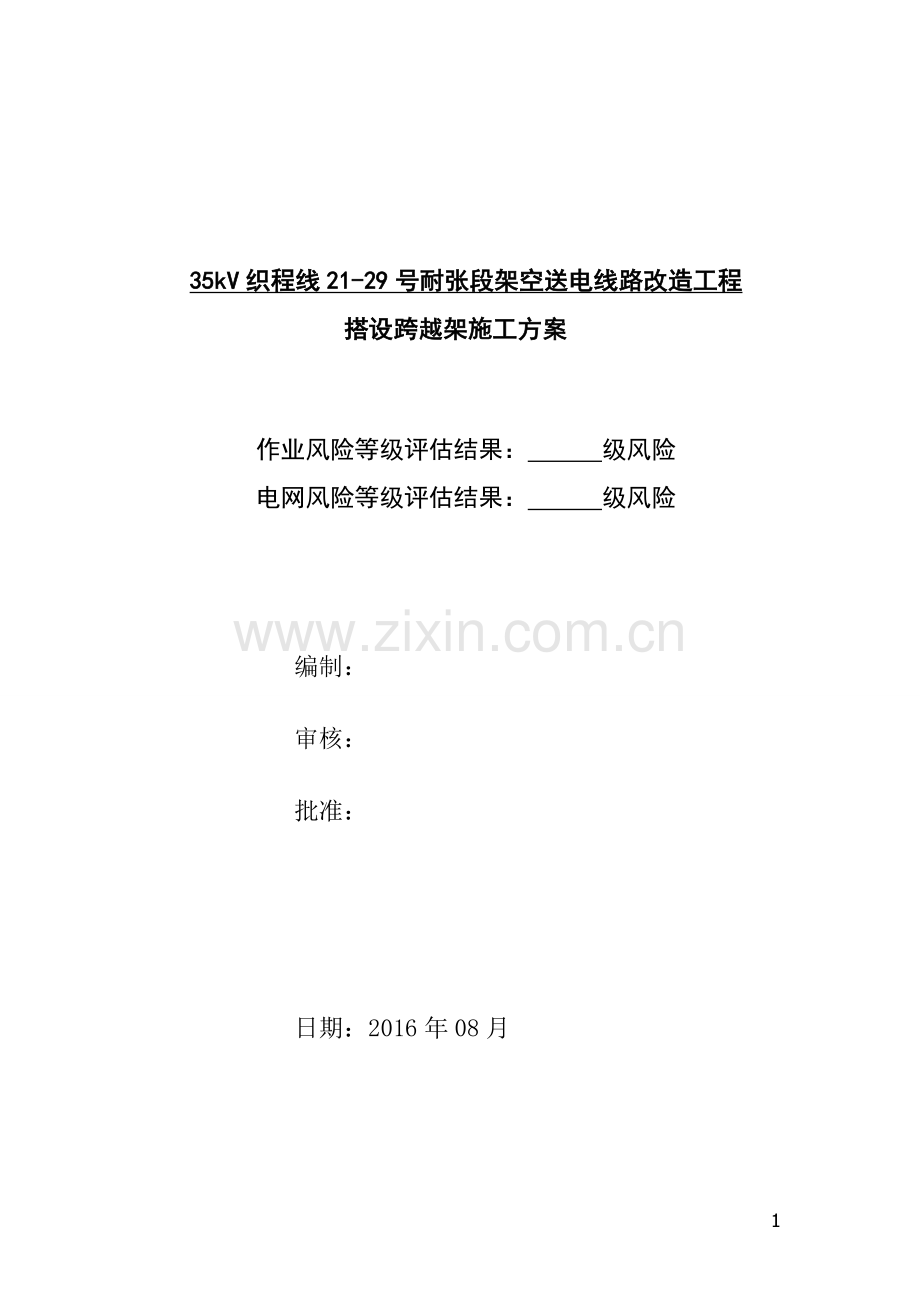

35kV织程线21-29号耐张段架空送电线路改造工程搭设跨越架施工方案作业风险等级评估结果： 级风险电网风险等级评估结果： 级风险编制： 审核： 批准： 日期：2016年08月一、概况1施工相关单位施工项目：35kV织程线21-29号耐张段架空送电线路改造工程作业责任单位：湖南盈辉电力建设有限公司监理单位：阳江市恒源工程咨询有限公司项目主管单位：阳江供电局输电管理所运行维护单位：阳江阳西供电局织篢供电所工作的范围：110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆。工作现场保留的带电部位：110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线带电。工作现场存在的危险点：外力外物致伤、高空坠落。2施工范围及主要工程量施工范围：110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆。施工内容：在110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆段线路搭设跨越架配合35kV织程线21-31号耐张段导线和光缆拆装展放。跨越地点；35kV织程线21塔至22塔跨越110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆段3.施工期限： 计划工作日期：2016年08月30日07：30至09月13日19：30工程计划总时间：15天4编制依据设计依据1、根据我公司对新建35kV织程长线N21号塔至N22号塔段线路和110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆段线路现场勘测调查资料。2、根据南方电网标准Q/CSG10017.1-2011;为保证工程顺利进行，施工时必须确保人身、电网、设备的安全，特制定本施工方案。全体施工人员在施工中必须遵守和执行该方案内的施工安全措施和施工技术措施。3、经我公司技术人员对现场的勘察，相关数据如下表所示：序号跨越段跨越点导线间距离(m)跨越点距最近杆塔距离(m)被跨越10kV线路宽度(m)35kV线路宽度(m)夹角（）135kV织程长线N21号塔至N22号塔跨越；110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆8.615.81.25.5865.主要风险概述序号作业内容危险点控制措施1交待工作地点和任务交待工作地点和任务不清楚人员列队，工作负责人宣布工作内容，作业人员必须明确工作内容和工作范围及安全措施。2施工监护监护不到位工作负责人正确、安全地组织作业，做好作业全过程的监护。2）作业人员做到互相监护、照顾和提醒。3高空作业人身触电搭设跨越架过程中注意人身与工器具及排竹等材料必须与带电线路保持不小于0.7米的安全距离4高空坠落物体打击配戴安全带前应检查安全带是否良好，上杆前必须检查杆根是否牢固，新立杆应加临时拉线，上落杆塔时要实行一步一扣，杆塔上作业时安全带应系在主杆上必须执行双保险保护。2、所用工器具、金件必须用小绳传递不得上下抛掷，地面应设围栏。5办理工作票办理工作票许可手续，工作班人员即进入现场负责人必须办理许可工作手续后，方可带领工作班人员及车辆进入作业现场。6搭设跨越架跨越架倒塌1.跨越架应经验收合格后，方可使用。2.跨越架搭设后应设专人看护。二、风险评估及控制1、现场作业风险评估与控制目的根据供电企业作业危害与风险评估方法，结合广东电网配网现场作业管理现状，为实现不同的风险等级采取不同的风险控制措施，特制定本评估标准。2、规范性引用文件供电企业作业危害与风险评估方法3、作业风险值评估方法:风险值评估公式：风险值（F）作业类型风险值（A）作业人员能力风险值（B）作业环境和时间影响风险值（C）3.3作业类型风险值评分本工程主要涉及检修维护作业类型基准风险值评分表序号种类作业项目风险值评分（A）1检修10kV架空线路带电搭设跨越架151、本工程各作业项目风险取值： Ab1=152、作业类型风险值评分方法AAb*a1*a2*an-1其中a1 a2,an-1取值系数为： 1.05，当0.8 Abn/ Ab 1a1 a2,an-1 1.02，当0.5 Abn/ Ab 0.8 (n=1,2, ,n-1) 1, 当 Abn/ Ab 0.5得：A=Ab*a1=15*1.05=15.754、作业人员能力风险值评分作业人员评分公式：作业人员评分（B）工作负责人评分（B1）+主要工作班成员评分（B2）+监护人评分（B3）+作业总人数评分（B4）+作业人员临时变更评分（B5）5、作业人员各项评分标准工作负责人（含小组工作负责人）组织同类型作业次数和评分主要工作班成员（辅助工除外）参与同类型作业次数和评分监护人（含专职监护人）参与同类型作业次数和评分作业总人数评分作业人员临时变更评分B1B2B3B4B51年内2次或2年内5次以上的，每人得0分1年内2次或2年内5次以上的，每人得0分1年内2次或2年内5次以上的，每人得0分不超过5人的，得0分作业前2日内临时变更工作负责人，得10分不满足上述要求，但累计5次及以上的，每人得2分不满足上述要求，但累计5次以上的，每人得2分不满足上述要求，但累计5次以上的，每人得2分超过5人但不足8人的，得1分累计不足5次但不小于3次的，每人得6分累计不足5次但多于3次的，每人得4分累计不足5次但多于3次的，每人得4分超过8人但不足16人的，得3分累计不足3次的，每人得10分累计不足3次的，每人得6分累计不足3次的，每人得6分超过16人但不足24人的，得5分第一次承担该类作业的，每人得20分第一次参与该类作业的，每人得10分第一次监护该类作业的，每人得10分超过24人但不足50人的，得8分超过50人但不足100人的，得15分超过100人的，得25分说明：10千伏带电作业的工作负责人、工作班成员和监护人的资质和经验必须符合公司带电作业管理规定相关要求，其评价得分不得大于0分。B1工作负责人：参与同类型作业次数累计5次及以上的，得分为2。B2工作班成员：参与同类型作业次数累计5次及以上的，得分为2。B3监护人：参与同类型作业次数累计5次及以上的，得分为2。B4作业总人数：8人，得分为10。B5作业人员临时变更：人员已确定，得分为0。根据作业人员评分公式：作业人员评分（B）=B1+B2+B3+B4+B5=16分3.2 作业环境和时间影响风险值评分作业环境和时间影响评分公式：作业环境和时间影响风险值评分（C）天气评分（C1）+作业地段评分（C2）+跨越交通道路评分（C3）+地理位置评分（C4）+作业时段评分（C5）作业环境和时间影响风险值评分表天气评分作业地段评分跨越交通道路评分地理位置评分作业时段评分C1C2C3C4C5超过35高温天气，得5分10kV同杆塔多回线路作业，保留部分带电线路，得15分跨越铁路、高速公路、国道、通航航道，得20分作业地点位于城市中心区域，得5分晚间作业，得10分低于10低温天气，得3分35kV及以上线路与作业地段交叉跨越，得10分跨越省道，得10分作业地点位于一般城镇区域，得2分二级保供电期间作业，得10分小雨天气，得2分邻近带电线路和设备作业，得5分作业地点位于通车的农村区域，得0分特级、一级保供电、春节、国庆期间作业，得20分45级大风，得2分在高低压线路同杆架设的杆塔上工作，得5分作业地点位于不通车的农村区域，得2分气象部门发布特殊天气预警信号，得10分作业地段附近存在爆炸危险，得5分作业地点位于没有道路到达的山区，得10分雷雨、雷电、风力大于五级时（台风、大风预警信号）不得工作作业地段附近存在中毒危险，得5分说明：特殊天气预警信号包括：暴雨、冰雹、大雾、道路结冰、高温、寒潮、霾、霜冻等。C1天气评分：本工程原定计划为2016年08月30日至2016年09月13日，根据2016年09月同期历史气温最高超过35摄氏度，因工作时间内应选取天气晴朗时间，满足上述评分条件。分数为5分C2作业地段评分：本工程在检修线路地段范围进行，周边环境空旷无危险物，无带电部位，不满足上述评分条件。分数为0分C3跨越交通道路评分：本工程施工，现场设置施工区域，不含有跨越交通道路，不满足上述评分条件，上述评分分数为0分C4地理位置评分：作业地点位于一般城镇区域，分数为2分C5作业时段评分：本工程工作时间在2016年08月30日至2016年09月13日间施工，非节假日及重大活动期间，不满足上述评分条件。分数为0分。根据作业环境和时间影响评分公式：作业环境和时间影响风险值评分（C）C1+C2+C3+C4+C5=73 作业风险等级根据计算得出的风险值评分，按下面关系式确定作业的风险等级。风险等级分为“特高”、“重大”、“较大”、“一般”、“可接受”等五级风险。 一级，特高风险：100风险评分值； 二级，高风险：80风险评分值100； 三级，中等风险：60风险评分值80； 四级，低风险：40风险评分值60； 五级，可接受的风险：20风险评分值40；可忽略的风险：风险评分值20。根据风险值评估公式：风险值（F）作业类型风险值（A）作业人员能力风险值（B）作业环境和时间影响风险值（C）=15.75+16+7=38.75，作业风险等级：五级，可接受的风险4、配网电网风险评估与控制1 评估方法配网电网风险考虑停电施工作业过程中可能造成同杆架设或交叉的带电线路跳闸导致配变失压，以及停电施工作业造成重要用户单电源供电的影响。配网电网风险评分公式：配网电网风险评分（D）=停电施工作业可能造成同杆架设或交叉的带电线路跳闸导致配变失压评分（D1）停电施工作业造成重要用户单电源供电评分（D2）重要用户后备保安电源评分（D3）2 配网电网风险值评分配网电网风险值评分具体见下表：停电施工作业可能造成同杆架设或交叉的带电线路跳闸导致配变失压评分停电作业施工造成重要用户单电源供电评分重要用户后备保安电源评分D1D2D3线路跳闸不造成配变停电，得分0分停电作业施工造成二级重要用户单电源供电，得分40分， 重要用户无后备电源，得分0分线路跳闸造成1至25台配变停电（包括公用和专用配变，本表下同），得分10分停电作业施工造成一级重要用户单电源供电，得分60分重要用户有后备电源，但不能满足全部保安负荷（用户自备或供电局提供发电设备），得分10分线路跳闸造成26至50台配变停电，得分20分停电作业施工造成特级重要用户单电源供电，得分80分重要用户有后备电源，且满足全部保安负荷（用户自备或供电局提供发电设备），得分30分线路跳闸造成51至100台配变停电，得分30分线路跳闸造成101台及以上配变停电，得分40分5、配网电网风险等级根据计算得出的风险值评分，按下面关系式确定配网电网的风险等级。风险等级分为“特高”、“重大”、“较大”、“一般”、“可接受”等五级风险。一级，特高风险：100风险评分值；二级，高风险：80风险评分值100；三级，中等风险：60风险评分值80；四级，低风险：40风险评分值60；五级，可接受的风险：20风险评分值40；可忽略的风险：风险评分值20。本工程配网电网风险等级：可忽略的风险。三、组织措施1施工现场组织机构地面作业组：邓光槐 万光华 胡祖祥项目负责人 谢伟迪 现场安全员 罗永兰现场工作负责人 刘晖高空作业组：刘喜湘 刘佩 石严辉2各级人员职责1)项目负责人：负责本工程施工人员组织、任务安排，审核工作票安全措施，施工安全及工程质量的监督。2)工作负责人：负责办理停电工作票，接到工作许可命令后检查工作票所载安全措施是否正确完备，根据工作票的安全措施向全体施工人员进行安全技术措施交底，认真履行工作许可手续。3)安全员：严格落实施工现场的有效安全措施，督促和检查施工人员是否安全施工和执行安全措施情况，在施工过程专职监护，发现施工中不安全苗头要及时制止。4)工作班成员（高空、地面工作人员）：认真履行工作职责，按照本工程的现场安全措施和技术措施，互相关心，监督施工安全3施工机具配置情况序号名称规格数量备注1角铁桩90*8*15006条2临锚绳10*20M6条3大锤18磅2把4全身背带式安全带(双保险)、安全帽套若干试验有效期：2016.10.315安全帽若干试验有效期：2016.10.316白棕绳12*30m6条7围网遮栏米2008施工警示牌个49绳索若干绑扎跨越架用4人员配置情况现场工作班人员共8人已通过安规考试，可以进场工作。人员名单明细表如下:姓名工种备注李运光工作票签发人 刘晖现场负责人 罗永兰 现场安全员刘喜湘高空 刘佩 高空石严辉高空邓光槐地勤万光华地勤胡祖祥地勤5施工现场平面布置图四、施工进度计划工序时间08月30日-09月13日工作许可人员、器材就位搭设跨越架配合更换架空地线施工验收及清理现场工作结束和复电操作五、技术措施1关键工序的技术要求及施工方法（一）关键工序的技术要求施工现场用围栏把现场围好挂标示牌“电力作业，行人止步”。严格执行施工现场“十个规定动作”中的1、凭票工作 2、凭票操作 3、戴安全帽 4、穿工作服 5、系安全带 6、挂牌、装遮栏 7、现场交底。（一）施工方法5.3.1 跨越施工方法由于被跨越的110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆段线路对地的距离较低，采用搭设跨越架配合拆除施工。（1）、毛竹应采用3年生长期以上的干竹。立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于75mm。小横杆有效部分的小头直径不得小于90mm, 60-90mm的可双杆合并或单杆加密使用。（2）、竹跨越架的立杆、大横杆应错开搭接，搭接长度不得小于 1. 5m,绑扎时小头应压在大头上，绑扣不得少于3道。立杆、大横杆、小横杆相交时，应先绑 2根，再绑第 3根，不得一扣绑3根。（3）、架体立杆均应垂直埋入坑内，杆坑底部应夯实，埋深不得少于0.5m，且大头朝下，回填土后夯实。遇松土或地面无法挖坑立杆时应绑扫地杆。跨越架的横杆应与立杆成直角搭设。（4）、跨越架两端及每隔 6-7根立杆应设置剪刀撑、支杆或拉线，拉线的挂点、支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于 60。支杆埋入地下的深度不得小于 0.3m。（5）、各种材质跨越架的立杆、大横杆及小横杆的间距不得大于下表中的规定：表 4-1立杆、大横杆及小横杆的间距 (m)跨越架类别立 杆大横杆小横杆木质1. 51.21.0竹质1. 50. 75、施工前测量好被跨越的10kV线路的宽度 (含安全距离)，工作线路与10kV线路夹角，跨越架需在两边预留出1.5米裕度的位置开始搭设，采用双排竹架并封顶。 、跨越架应搭设在线路中心位置，两头应超出边线1.5米并加伸羊角杆，越线架应与被跨越的10kV线路平行布置，越线架搭设应正直，立木、横木应垂直、水平，整体架构应稳固。、越线架封顶前，必须检查两边排架高度要比被跨越的线路高3米以上；要彻底检查两边排架的牢固程度，必须要确认两边排架的立木、横木、斜撑木绑扎牢固，方可进行越线架的封顶作业。、越线架封顶施工时，施工人员利用边排架将封顶横木慢慢递送过去，传送时必须要保持横木平行。、越线架搭设好后，必须全面详细检查排架是否牢固，并在越线架两边排架横木上2.5米高位置悬挂“禁止攀登”的标示牌。、搭设好的跨越架须经各方验收合格后方可使用，并悬挂“合格，可以使用”标示牌。 、跨越架搭设示意图如下图5-1所示：线宽两边各加1.5米10kV线路绳索主排副排比跨越的10kV线路高3米剪刀撑杆10kV线路绳索主杆（立杆）横杆羊角撑杆图5-1 跨越架搭设示意 六、 安全措施1、工作负责人（监护人）：刘晖 工作票签发人：李运光2、工作任务：在110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆段线路路搭设跨越架配合35kV织程线架设N21号塔至N31号塔段架空导线和光缆。3、工作线路或设备名称: 110kV织篢站10kV石桥铺线F08线路。4、工作地段：110kV织篢站10kV石桥铺线F08线路，鹿舞垌支线24号杆至26号杆5、应采取的安全措施（停用线路重合闸装置、退出再启动功能等）：110kV织篢站变电站：1）、110kV织篢站10kV石桥铺线F08线路跳闸时不强送。6、其他安全措施和注意事项：1、跨越架搭设过程中10kV石桥铺线F08线路鹿舞垌支线带电，人员及工器具与带电线路保持不少于1.0米的安全距离。七、文明施工及环境保护1、完工后，工作负责人必须检查线路检修地段的状况以及设备上及绝缘子上有无遗留的工具、材料等，通知并查明全部工作人员确认撤离现场，再命令拆除接地线。接地线拆除后，不准任何人进行任何工作。2、必须组织人员进行验收。3文明施工及环境保护（1）保护施工地点周围环境卫生，工作完毕后清理施工地点范围因施工中产生的施工杂物。（2）严格遵守电业施工规程、规范。服从上级部门领导检查、督促。（3）严禁野蛮施工。八、事故应急处置（参考输电施工方案模版）8.1总则8.1.1编制的目的：1)为维护电网的安全，防止发生大面积的停电、保障主要部门的用电，响应上级部门的号召，确保快速、高效、有序地进行电力抢险工作，最大程度降低电力事故产生的后果影响，依据国家有关法律、法规和政策以及电力行业有关规程、规定，制定本预案。2)为确保供电可靠性以及应对突发事件，公司随时调配人力、物资、机具设备，准备全力投入到保电工作中来。8.1.2编制的依据： 本预案依据中华人民共和国电力法、电力设施保护条例及实施细则、国家突发公共事件总体应急预案、企业事业单位内部治安保卫条例以及南方电网公司处置电网大面积停电事件应急预案、广东电网有限公司重特大电网事故应急预案等。8.2 组织机构和职责1.应急组织体系按照公司的统一要求，在应急抢险总指挥部的领导下，在发生突发事件时，以公司为主成立现场应急抢险指挥部，同时选择有丰富施工经验的施工人员组成专业应急抢险队伍，组织人力资源、机械机具、物资等，随时准备全面投入到各种突发事件中来。并负责在发生突发事件后实施电网抢险作业。2. 应急小组职责1)总指挥负责保电应急抢险工作的决策、命令下达和总面指挥，相关负责人全面履行各自职能，协调一致，为保电工作有效开展提供有力保证。2)各指挥及负责人之间确保通讯联系畅通。保电抢险队随时和指挥部保持密切联系，协调关系、沟通情况，组织各抢险分队和施工人员做好抢险工作。各组织机构及应急抢险分队职责8.3 应急物质保障部 门职 责总指挥应急响应、决策、总体部署、动员、指挥。副总指挥协助总指挥。调配抢险需要的各种资源，对总体安排进行调度，负责制定总体抢险方案，并协调技术、质量、安全、外协等各部门工作。应急抢险总指挥部后勤队负责对外联系，对内协调，负责车辆调度，做好信息的上传下达，建立完善的通讯联系体系，在节假日合理安排值班人员。抢险负责人负责送电线路抢修完毕后的调试工作。现场后勤负责人确保现场应急抢险队伍后勤生活必需。现场物资负责人负责抢险物资、机械设备的供应和运输。1.装配保障,公司准备好主要工具器及主要设备的供应方案，并配备规定数量的工具，设备随时可供应到位。2.物资保障,主要部门电力的抢险，其所需工程材料公司统一调拨或使用储备的备品备件，不能满足需求时，按公司的物资采购流程进行。3.后勤保障，发生突发事件时，现场应急抢险指挥部后勤负责人第一时间赶往现场，实地策划并落实抢险管理人员以及抢险队员的生活安置问题：住宿选址、饮用水源、道路交通、生活环境、所需生活物资等。8.4 应急教育、培训和演习1.对员工守期进行安全教育培训，定期开展应急工作的基本常识的培训，有针对性对职工进行生产教育，提高职工实战技能和各项素质的提高。2.制定抢险应急工作预案，制定各项技术措施并组织实施，确应急工作重点。3.公司应根据生产经营情况，每年组织开展应急处理演练1次，根据预案实施过程中发生的变化和问题，进一步完善本预案。4.开展专业训练，定期演练，确保抢险工作队伍随时处于备战状态，做到出动迅速，处理高效。8.5 应急处置1.高处坠落应急处置：1）救援人员首先根据伤者受伤部位立即组织抢救，促使伤者快速脱离危险环境，送往医院救治，并保护现场。察看事故现场周围有无其它危险源存在。2）在抢救伤员的同时迅速向上级报告事故现场情况。3）抢救受伤人员时几种情况的处理： 如确认人员已死亡，立即保护现场。 如发生人员昏迷、伤及内脏、骨折及大量失血：立即联系120急救车，并说明伤情。为取得最佳抢救效果，还可根据伤情送往专科医院。外伤大出血：急救车未到前，现场采取止血措施。骨折：注意搬运时的保护，对昏迷、可能伤及脊椎、内脏或伤情不详者一律用担架或平板，禁止用搂、抱、背等方式运输伤员。 一般性伤情送往医院检查，防止破伤风。2.触电事故应急处置1）摇绝缘核相施工时，应认真核对间隔名称，以防走错间隔，施工时人员和工器具对带电设备的最少安全距离应符合安规的要求。2）当出现人员触电时，可站在绝缘物上，如一叠厚报纸、塑料布、木板之类，用扫帚或木椅等将伤者拨离电源，或用绳子、裤子或任何干布条绕过伤者腋下或腿部，把伤者拖离电源。切勿用手触及伤者，也不要用潮湿的工具或金属物质把伤者拨开，也不要使用潮湿的物件拖动伤者。3）如果患者呼吸心跳停止，开始人工呼吸和胸外心脏按压。切记不能给触电的人注射强心针。若伤者昏迷，则将其身体放置成卧式。4）若伤者曾经昏迷、身体遭烧伤，或感到不适，必须打电话叫救护车，或立即送伤者到医院急救。5）高空出现触电事故时，应立即截断电源，把伤人抬到附近平坦的地方，立即对伤人进行急救。3.其他紧急事故应急处置 施工过程中，如发现有紧急事故，施工人员必须立即报告工作负责人，工作负责人必须立即向上一级领导汇报或直接向运行部门管理人员汇报，事故汇报应逐级进行（特殊情况可越级上报），报告时间不得超过1小时。16
