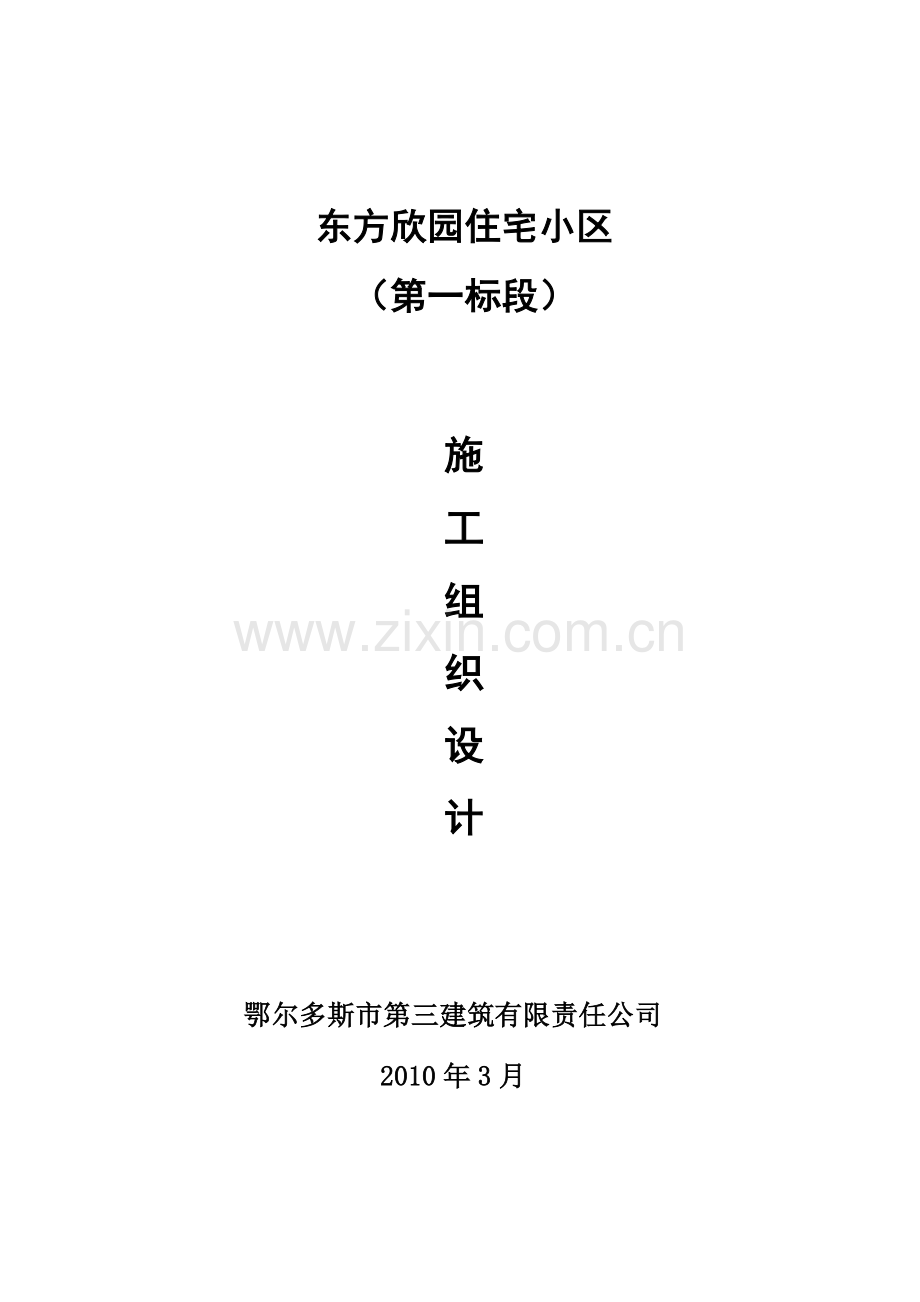

东方欣园住宅小区
（第一标段）

施
工
组
织
设
计

鄂尔多斯市第三建筑有限责任公司

2010年3月

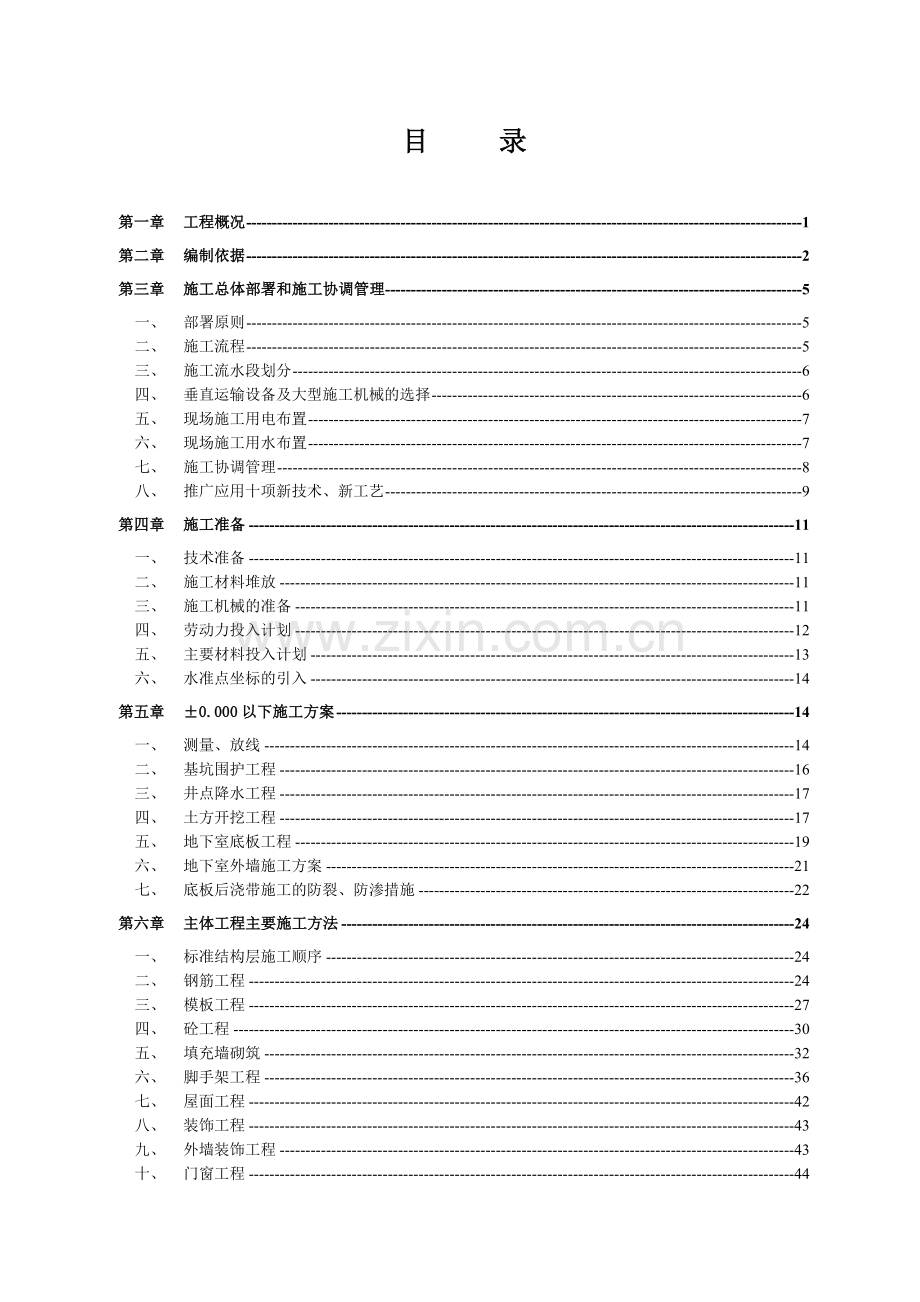

目 录

第一章 工程概况 1
第二章 编制依据 2
第三章 施工总体部署和施工协调管理 5
一、 部署原则 5
二、 施工流程 5
三、 施工流水段划分 6
四、 垂直运输设备及大型施工机械的选择 6
五、 现场施工用电布置 7
六、 现场施工用水布置 7
七、 施工协调管理 8
八、 推广应用十项新技术、新工艺 9
第四章 施工准备 11
一、 技术准备 11
二、 施工材料堆放 11
三、 施工机械的准备 11
四、 劳动力投入计划 12
五、 主要材料投入计划 13
六、 水准点坐标的引入 14
第五章 ±0.000以下施工方案 14
一、 测量、放线 14
二、 基坑围护工程 16
三、 井点降水工程 17
四、 土方开挖工程 17
五、 地下室底板工程 19
六、 地下室外墙施工方案 21
七、 底板后浇带施工的防裂、防渗措施 22
第六章 主体工程主要施工方法 24
一、 标准结构层施工顺序 24
二、 钢筋工程 24
三、 模板工程 27
四、 砼工程 30
五、 填充墙砌筑 32
六、 脚手架工程 36
七、 屋面工程 42
八、 装饰工程 43
九、 外墙装饰工程 43
十、 门窗工程 44
十一、 木门油漆工程 46
第七章 安装工程主要分部分项工程施工方法 46
一、 管道安装 46
二、 电气工程安装 51
第八章 工程质量要求及保证措施 53
一、 选配好的项目领导班子 53
二、 建立质保体系，确定质量管理目标 53
三、 施工准备过程的质量控制 55
四、 施工过程的质量控制 55
五、 竣工后的控制 56
六、 质量检验及技术措施 57
七、 严格检查制度，做好预防措施 57
八、 季节性施工技术措施 58
九、 计量管理 60
第九章 安全施工保障措施 61
一、 建立健全安全生产保证体系 61
二、 主要预防及控制措施 61
三、 安全生产合同制管理 64
四、 施工现场安全标识 64
第十章 创文明工地措施 65
一、 目标 65
二、 建立健全管理机构 66
三、 创建文明工地，树企业形象 66
四、 创文明工地，确保安全生产 68
五、 工程项目公共关系的处理 70
第十一章 总承包对各分包商的管理措施 72
一、 对专业分包商的初步管理设想 72
二、 对分包商的质量管理 73
三、 对分包商的工期与总进度计划的管理 74
四、 对分包商的安全文明管理措施 74
第十二章 施工进度计划及确保工期措施 75
一、 施工总进度计划 75
二、 确保进度计划实施的管理及组织措保证措施 75
三、 确保进度计划实施的后勤保障及协调配合措施 76
四、 确保进度计划实施的具体技术措施 77
五、 施工计划的实施及调整 77
第十三章 主要施工机械选用表 78
第十四章 施工总平面布置 79
一、 总体布置 79二、 现场平面布置图 79

第一章 工程概况
本项目所在地址位于内蒙古鄂尔多斯市东胜区铜川路东、公园路南，
工程名称：东方欣园住宅小区我施工单位总承包为第一标段1#、2#、3#、6#、7#、9#楼、1#地下车库及社区服务中心。
第一标段各栋楼的工程规模如下：单位：㎡
工程名称
层次/层高
建筑面积
结构类型
基础类型
1#、2#楼
9层/3.0m
5322.46
剪力墙结构
条形基础
3#楼
9层/3.0
5913.95
剪力墙结构
筏板基础
6#、7#、9#楼
15层/3.0m
6914.9*3
框剪结构
筏板基础
社区服务中心
4层/4.2m
4748.9
框剪结构
独立基础
1#地下车库
1层
9503
框架、剪力墙
独立基础

第二章 编制依据
本施工组织设计编制依据：
1、东方欣园住宅小区工程第一标段施工招标文件；
2、东方欣园住宅小区工程第一标段施工图；
4、国家现行的技术政策、技术标准、施工规范和验收标准及操作规程；
5、根据中华人民共和国《建筑法》、建设部颁布的《建筑工程施工现场管理规定》、《建筑施工安全检查标准》、《施工现场临时用电安全操作规程》等内蒙古有关安全标化工地的创建要求及办法等文件以及内蒙古的有关文件和有关文明标化工地的创建要求、办法及其它指导文件；
6、东方花园建设有限公司的技术标准、工作标准、管理标准以及公司的ISO9002质量认证体系程序文件；
7、国家建设部及上海市建委等有关创优文件。
主要国家规范标准一览表
序号
标准名称
标准编号
1
《建筑地基基础设计规范》
GB50007-2002
2
《混凝土结构设计规范》
GB50010-2002
3
《建筑给水排水设计规范》
GB50015-2003
4
《工程测量规范》
GB50026-2007
5
《建筑地基基础工程施工质量验收规范》
GB50202-2002
6
《砌体工程施工质量验收规范》
GB50203-2002
7
《混凝土结构工程施工质量验收规范》
GB50204-2002
8
《屋面工程质量验收规范》
GB50207-2002
9
《地下防水工程质量验收规范》
GB50208-2002
10
《建筑地面工程施工质量验收规范》
GB50209-2002
11
《建筑装饰装修工程质量验收规范》
GB50210-2001
12
《建筑工程施工质量验收统一标准》
GB50300-2001
13
《建筑电气工程施工质量验收规范》
GB50303-2002
14
《建筑给水排水与采暖工程施工质量验收规范》
GB50242-2002
15
《电气装置安装工程电气设备交接试验标准》
GB50150-91
16
《普通混凝土力学性能试验方法标准》
GB/T50081-2002
17
《混凝土外加剂应用技术规范》
GB50119-2003
18
《建筑防腐蚀工程施工及验收规范》
GB50212-2002
19
《建设工程施工现场供用电安全规范》
GB50194-93
20
《供配电系统设计规范》
GB50052-95
21
《建筑物防雷设计规范》
GB 50057-94
22
《砌体工程现场检测技术标准》
GB/T50315-2000
23
《民用建筑工程室内环境污染控制规范》
GB50325-2001
24
《建筑隔声测量规范》
GB/T75-84
25
《环境空气质量标准》
GB3095-1996
26
《城市区域环境噪声标准》
GB3096-93
27
《建筑外窗抗风压性能分级及其检测方法》
GB/T7106-1986
28
《建筑施工场界噪声限值》
GB12523-90
29
《建筑施工场界噪声测量方法》
GB12524-90
30
《城市建设档案著录规范》
GB/T50323-2001
31
《建筑工程文件归档整理规范》
GB/T50328-2001
主要工程建设行业规范标准一览表
序号
标准名称
标准编号
1
《建筑桩基技术规范》
JGJ94-94
2
《建筑桩基检测技术规程》
JGJ106-2003
3
《轻骨料混凝土技术规程》
JGJ51-2002
4
《普通混凝土配合比设计规程》
JGJ55-2000
5
《混凝土拌合用水标准》
JGJ63-89
6
《钢筋焊接及验收规程》
JGJ18-2003
7
《钢筋焊接接头试验方法标准》
JGJ/T27-2001
8
《钢筋机械连接通用技术规程》
JGJ107-2003
9
《建筑工程大模板技术规程》
JGJ74-2003
10
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2001
11
《混凝土小型空心砌块建筑技术规程》
JGJ/T14-95
12
《砌筑砂浆配合比设计规程》
JGJ98-2000
13
《建筑工程冬季施工规程》
JGJ104-97
14
《民用建筑电气设计规范》
JGJ/T16-92
15
《建筑机械使用安全技术规程》
JGJ33-2001
16
《施工现场临时用电安全技术规范》
JBJ46-2005
17
《建筑施工安全检查标准》
JGJ59-99
18
《建筑施工高处作业安全技术规范》
JGJ80-91
19
《工程网络计划技术规程》
JGJ/T121-99
20
《建筑排水硬聚氯乙烯管道工程技术规程》
CJJ/T29－98
主要法律、法规和规范性文件一览表
序号
法规和规范性文件名称
文号
1
中华人民共和国合同法
国家主席令第15 号
2
中华人民共和国环境保护法
国家主席令第22 号
3
中华人民共和国安全生产法
国家主席令第70 号
4
中华人民共和国建筑法
国家主席令第91 号
5
建设工程质量管理条例
国务院令第279 号
6
建设工程安全生产管理条例
国务院令第393 号
7
房屋建筑工程和市政基础设施工程实行见证取样
和送检的规定
建设部建标[2000]211 号文
8
工程建筑标准强制性条文
建设部建标[2002]219 号文

第三章 施工总体部署和施工协调管理
一、 部署原则
1、满足本工程工期和质量要求的原则，即确保本工程的施工总工期（825天）；质量目标：确保工程质量达到整体一次验收全部合格。
2、 时间连续、空间占满的原则，采取必要的措施保证冬期、雨期正常施工。施工中，平面上采取合理流水作业，空间上，各层各专业同步交叉进行，保证有效的利用工作面，顺利的实现合同工期，减少劳动力浪费和窝工，提高工作效率。
3、符合施工总顺序之间逻辑关系连接的原则（先地下后地上、先结构后装修，先土建后设备）。
4、重点处理季节性施工的原则，严格制定各项冬雨季施工的具体措施，在保证工期的前提下，更要保证工程质量，认真制定季节性施工方案，作到措施得当，切实可行。
5、以科技为重点先导的原则，倡导新技术推广应用，尤其是建设部推广的十项新技术，并定期总结，作到随工程的进展，也有相应的技术成果产生。
6、重点按优质结构文明工地的要求部署的原则。结合优质结构对工程的具体要求，加强工程的质量管理、资料管理，定制有效的且适合性的技术措施，为成功实现优质结构工程奠定基础。
二、 施工流程
施工总体流程是指导整个施工的关键线路，其贯穿于整个施工进程中，与之相关的包含有施工段的划分、施工进度计划等关键因素，并对分阶段施工流程具有指导和制约。
在施工流程上遵照施工工艺进行顺序施工，同时对上部施工进行综合考虑，以期实现业主总的目标要求。
施工流程安排将以“以土建为主、穿插水电预留预埋和安装，全面控制、协调”为原则。本工程主楼施工流程如下：
施工准备→土方开挖→地下结构工程施工→验收→上部主体结构工程施工→屋面工程施工→主体验收→内、外装饰工程施工→水电安装工程→室外总体工程→竣工验收。
三、 施工流水段划分
根据本工程的特点及工期要求、模板周转要求来划分施工流水段，具体划分为：
地下室部分：将本工程分为二个施工段，为了加快工程施工进度，确保工期，二个施工段采用二个施工班组同时进行施工。
地上部分：根据建筑物每一幢楼划分为一个标段共分成8个施工段，分8组施工人员。
垂直运输设备及大型施工机械的选择
1、根据本工程的实际情况，在进行垂直运输体系选择时需考虑：
u 模板配制：本工程全部使用木模板。木模为木料场配制，水平运输到施工现场。采用塔式起重机吊运。
u 钢筋施工：由钢筋料场水平运至现场，再吊至施工面。
u 混凝土的浇筑：结构施工采用汽车式混凝土运输泵及地泵，塔式起重机辅助施工。
u 施工工期：预计结构总工期为280日历天，为确保工期，满足流水段的均衡，必须提高垂直运输的效率和速度；
u 装修、设备安装阶段：装修及设备安装提前插入，与主体结构形成立体交叉施工，大大增加垂直运输的工作量；
2、塔式起重机
u 考虑到工期紧、工程工作量大，在现场布设3 台QTZ-63c型塔式起重机，臂长55m，塔吊安装高度为60米。详见施工现场总平面布置图。
u 立、拆塔式起重机时间，详大型机械进出场计划。
u 塔式起重机的布置、安装、拆除详见专项方案。
3、外用人货电梯
u 由于本工程为钢砼剪力墙结构，二次结构及装修施工量较大，拟在本工程布设3部双笼人货外用电梯，及五台龙门架，6#、7#、9#楼设人货电梯，1#、2#、3#楼每栋楼设一台、社区服务中心设龙门架二台。
u 其选用及定位原则： 各种参数满足本工程使用要求，可靠性高，经济效益好，能与塔式起重机组成完善的垂直运输系统。布置便于人员上下及物料集散，距各部位的平均距离最近，且便于安装附着。
u 结构施工到6 层时，外用电梯进行安装就位，具体的布置、安拆见《人货电梯施工方案》
u 倒料平台：结构施工阶段，为方便施工材料的周转，从地上三层起在每栋楼南北两侧各设一个倒料平台，层层周转使用。
四、 现场施工用电布置
1、施工用电总布置
（1） 根据本工程特点，施工用电平面和立面分开布置，平面上生活区用电与生产区用电分开布置。
（2） 施工临时用电已经接通。在业主提供总电源上设总计量表，临时配电房设在场地西北角。
（3） 根据业主提供的临时用电容量600KVA，从现场临时配电房引出二根输电电缆，一根线路供生产区使用，另一根线路供生活区使用。
（4） 生产区供电线又分为两路：一路连接大型机械专用电箱，另一路供应各楼层施工用电，主楼和裙楼每个楼层设分配电箱各二只。
（5） 生活供电线路也分成两路：一路为施工现场照明及办公室用电，另一路为生活区照明及其它用电。
（6） 为便于夜间施工及确保人员安全，在生产区域现场四周布置若干照明灯。
2、临时供电系统施工说明
（1）为了保障施工现场临时用电安全，本工程施工现场临时用电安全技术规范，根据JGJ—46—2005标准实施。
（2）低压配电
a． 根据工程特点 、负荷实际情况安排变压器负荷分配原则，生活用电，办公用电与施工用电在配电时分开。
b． 电线敷设根据施工现场采用埋地、沿墙、沿柱架空敷设方式。
c． 基础尚未开工前，设立临时接地装置，保障施工现场安全用电。施工中利用结构钢筋采用联合接地体。
五、 现场施工用水布置
1、施工用水总布置
（1）业主已在现场北侧提供了直径100mm的水源供水，与现场四周敷设的70水管接通，使之形成环网，便于管网修理。
（2）施工用水在平面上和立面上分开布置，在平面上沿施工场地周边布置φ70水管。在施工场地周边的水管按用水需求设若干个3/4 ＂水龙头。在上部结构的施工中，消防用水及施工用水分开考虑，施工用水和消防用水分别设置立管附在主体结构垂直向上敷设。
六、 施工协调管理
1、与设计单位的工作协调
⑴我们将与设计院联系，进一步了解设计意图及工程要求，根据设计意图提出我们的施工实施方案。
⑵ 参加施工图审查，对施工中遇到的实际问题提出建议，完善设计内容。
⑶参与地方专业主管部门沟通与设计院的联系，向设计单位提供需主管部门协助的专项工程，如外配电、水、通讯、污水处理、环保、广播电视等的设计、施工安装、检测等资料，完善整体设计，确保使用功能的兑现。
⑷ 对施工中出现的情况，除按驻场设计院代表、监理单位的要求及时处理外，还应积极修正可能出现的设计错误，并会同建设单位、设计单位、监理单位按照总进度与整体效果要求，验收小样板间，进行部位验收、中途质量验收、竣工验收等。
2、与建设单位和监理单位的工作协调
⑴ 在施工全过程中，严格按照建设单位及监理单位批准“施工组织设计”进行对施工单位的质量管理。在我单位“自检”和专检的基础上，接受监理的验收和检查，并按照监理要求，予以整改。
⑵ 贯彻我单位已建立的质量控制、检查、管理制度，并据此对各班组予以监控，确保工程达到合格。我单位对整个工程质量负有最终责任。
⑶ 所有进入现场使用的成品、半成品、设备、材料、器具，均主动向监理单位提交产品合格证或质保书，应按规定使用前需进行物理化学试验检测的材料，主动递交检测结果报告，使所使用的材料、设备不给工程造成浪费。
⑷ 按部位或分项、工序检验的质量，严格执行“上道工序不合格，下道工序不施工”。
3、与专业分包队伍间的协调
⑴各施工单位严格按施工总进度计划和施工组织设计要求编制的实施进度计划和施工方案，建立质量保证体系，确保本工程总目标的实现。
⑵ 安装工程中所需要的设备、材料必须事先征得建设单位的审定，严格擅自代用材料和使用劣质材料。
⑶ 专业队伍严格按照施工总平面图“按图就位”且按照现场施工的文明管理规定，做好现场标准化工作。
⑷ 要在安装单位加强施工教育，要增强员工对产品的保护， 做到上道工序对下道工序负责，完工产品对业主负责，使产品不污、不损。
4、协调方式
⑴ 按总进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制订、修正、调整下一节点的实施要求。
⑵ 由项目经理部经理负责主持施工协调会，一般情况下，以周为单位进行协调。
⑶ 项目经理部定期或不定期地组织对工程节点、工程质量、现场标准化、安全生产、计量状况、工程技术资料、原材料及电器具等的检查，并制定必要的奖罚制度，奖优罚劣，直至中断合同。
⑷ 项目管理部门以月为单位，提出工程简报，向业主和各有关单位反映、通报工程进展状况及需要解决的问题，使有关各方了解工程的进行情况，及时解决施工中出现的困难和问题。根据工程进展，我们还将不定期地召开各种协调会，协助业主协调与社会各业务部门的关系以确保工程进度。
七、 推广应用十项新技术、新工艺
 根据建设部文件及招投标文件，我公司将在此工程中积极推广应用“新技术、新工艺”。
1、在地下室底板与墙板砼中，采用磨细粉煤灰掺合料以降低水化热；采用UEA补偿收缩砼防水工法，以防止砼收缩裂缝。
2、采用新型模板及脚手架支撑体系：
² 剪力墙采用定型模板，达到清水砼的质量要求。
² 大力推广应用竹胶板和φ48×3.0碗扣式钢管脚手模板支撑体系，并在钢管顶部加设早拆柱头。
² 地下室柱子及框架结构柱子模板采用变截面无柱箍模板搭设，确保柱子的平整度。
3、采用商品泵送砼，并用布料杆布料。
4、采用新型填充墙材料。
5、防水采用高分子防水卷材。
6、给排水管，电缆套管、落水管等管材体系采用硬聚氯乙烯塑料管材。
7、设置后浇带部位的模板采用毛糙木模板方法，既能保证后浇带的尺寸准确，又确保了砼的毛面。按设计要求留后浇带，并视施工实际情况跳仓施打砼，以减小砼的约束应力，有效控制砼裂缝。
8、楼梯梁滴水线使用按统一标准制作的PVC滴水条，既能确保施工质量，又减少了施工工序。
9、利用电子计算机及先进的施工管理软件对工程施工管理技术信息化、标准化、规范化。
10、门窗框与墙体间缝隙采用发泡剂新技术，以提高密封性能，防止渗漏水。
11、工程施工测量采用先进的全站仪用极坐标法定位。

第四章 施工准备
一、 技术准备
（1）图纸会审 ：收到图纸及时组织工程技术人员读图并分专业讨论，充分了解设计意图，熟悉结构情况。对图纸中不明确或有矛盾的问题，应在会审时提出并做好答复记录，“图纸会审纪要”与施工图具有同等效力，均为施工依据。
（2）施工技术文件编制：在熟悉图纸并掌握工程情况的基础上认真编制施工设计及其它施工技术文件。施工组织设计上报业主审批后，作为项目组织指导施工的主要技术文件，也是工程结算的重要依据。
二、 施工材料堆放
在现场施工阶段，现场堆放按吊装就近的原则进行放置，每阶段都必须经严格按照布置计划进行，材料不准任意堆放,材料堆放位置和材料加工场地见各阶段现场平面布置图。
三、 施工机械的准备
建筑施工需要消耗巨大的社会劳动，在一些繁重的劳动施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从施工组织的角度考虑到施工方法的技术先进性与经济合理性的统一，施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。
详见主要机械设备表：
序号
机械或
设备名称
数量
用于施工
部位
备注
1.
挖掘机
2
基础挖土方

2.
翻斗车
6
土方运输

3.

2

4.
塔吊
1
垂直运输

5.
施工电梯
3
垂直运输

6.
龙门架
2
垂直运输

7.
搅拌机
6
砂浆搅拌

8.
台称
1
测重

9.
砼试模
2

10.
砂浆试模
1

11.
插式振动器
2
砼密实

12.

钢筋焊接

13.
直螺纹连接机
2
钢筋连接

14.
钢筋调直及
3
钢筋加工

15.
钢筋切断机
20
钢筋加工

16.
钢筋弯曲机
4
钢筋加工

17.
砼输送泵

砼浇筑

18.
砼布料机

砼浇筑

19.
电焊机

钢筋焊接

四、 劳动力投入计划
详见工程用工计划表

工 种
按工程施工阶段投入劳动力情况
基础施工
地下室施工
主楼施工
装饰装修
收尾阶段
钢筋工
20
60
60
10
2
木工
20
80
100
20
2
混凝土工
20
20
25
30

架子工
8
10
15
20

机修工
2
2
2
2
1
电焊工
3
3
3
3
1
泥瓦工

50
40
防水工

4
5
15

水电安装工
4
10
20
50
20
塔吊工
5
6
6
6

油漆工

80
50
管理人员
20
20
25
20
10
普工
10
10
20
15
10
材料
2
2
2
2
2
合计
114
227
293
323
138
注：本计划不包括分包单位用工计划，按每班八小时工作工料分析为基础编制；

主要材料投入计划

材料品牌
产地
规格
数量
目前在何处
计划进场时间
钢管
杭州钢管厂
φ48×3.0
见预算
公司基地
分批进场
阻燃密目安全网
安监站定点厂
1.8×6m
见预算
新 购
分批进场
安全带

自动锁紧式
40付
公司基地
分批进场
安全帽

加固式
500个
公司基地
分批进场
九合板
河南
1220×2440
见预算
新 购
分批进场
扣件
西安
十字扣、活动扣、对接扣
80000只
公司基地
分批进场
方木
西安
80×60
见预算
新 购
分批进场
螺栓
西安

新购
开工时间

水准点坐标的引入
根据测绘院提供的坐标点、水准点，进行工程定位，预埋控制桩，完成坐标点的引入、标高的引入，联系测绘部门和监理单位做好验线准备。
依坐标点为基准点，建立控制网，做好工程定位的放线工作。

第五章 ±0.000以下施工方案
本工程为地下1层，本工程施工的重点和难点主要体现在地下室结构施工阶段。因此我公司将委派施工经验丰富、有类似工程施工过的项目管理人员组成项目组，对本工程进行施工。
一、 测量、放线
1、测量仪器的选择
名 称
型 号
数量
精 度
用 途
全站仪
OTS232
1

测量放线
电子经纬仪

1

测量验线
光电测距仪
PCH2
1
<0.9毫米/km
测量验线
水准仪
DSZ3
2
<3毫米/km
水准测量
50米钢卷尺

2
经计量局检验合格
垂直、水平距离测量
线锤

6

垂直度测量
注：仪器均为计量局检验准用期内，50m钢卷尺为经计量局检验的专用标准钢卷尺。
2、测量控制网的布设
根据业主移交的城市测量控制网基准点的坐标、高程及设计图纸提供的建筑物坐标，±0.00m高程取值，经换算后利用经纬仪、测距仪、水准仪由场外城市测量基准点直接引测至现场，测量控制网的定位桩设置在施工区域外不受施工影响处。
3、挖土、地下室施工测量
根据总平面测量控制网，增加轴线组成挖土施工测量控制网，控制轴线，用经纬仪引测各控制轴线引测至基坑上口边缘1米外。高程利用水准仪、标尺向下传递定于坑底边缘标高桩上。作为挖土施工高程控制的依据，利用水准仪、塔尺控制施工高程。
为保证施工测量的定位准确，定期对布设在基坑边缘上的测量控制网进行复核。
挖土施工中高程的控制，根据业主提供四级水准点TP1，在场内设置水准控制点，组成水准标高控制网，联测各±0.000水平线后到TP2做附和校对。闭合差小于±5mm√n（n为测站数），并按测站数成比例进行闭合差调整。实测时采用S3水准仪，视线长度不大于70m，且采用等视距测量，镜位和转点均要稳定；使用塔尺时，要尽量不抽出第二节；必要时可用变仪器高法采用“后-前-前-后”次序观测，仪器高差应大于10cm。场地各水平线均应经过自检、监理复核后方可使用。
水准点做法如下：

1-回填土 2-水准控制点 3-混凝土 4-碎石垫层

高程的竖向传递
二、 基坑围护工程
根据地质资料文件说明，6-9#楼下部设有1层地下室，埋深为6.8m，但现场地势比较低,自然地坪标高与现建筑物±0.000低1.0m左右，因此基坑的开挖深度在6m左右。根据内蒙古地区基坑工程经验以及拟建场地的周围环境，我们采用1:0.33放坡大开挖方式，并采用8CM厚砼护坡，加钢筋网片，具体施工如下图。

喷射砼放坡平面示意图

基坑放坡剖面示意图
三、 井点降水工程
本工程基坑开挖深度在6米左右，根据地质勘察报告中得知本工程场地浅部地下水为潜水类型，主要受大气降水影响。勘察期间测得地下水静止水位埋深在8m ～10m之间，水位高程为1.74m～2.23m。因此本工程降水主要采用轻型井点降水施工。根据轻型井点的有效作用半径在7.5米左右，因此6～9号楼在基坑一周布置轻型井点。井点降水将在土方开挖前15天开始预降水，坑内井点降水设备挖土前拔除，基坑四周井点降水在底板垫层浇筑后拔除。
四、 土方开挖工程
１、 土方工程施工程序
基坑井点降水运行15天后方可进行挖土。
２、 土方开挖机械的选择
选用两台EX-300反铲挖土机，土方运输车选用斯太尔15T15辆，路基箱1×6×0.5m共5块。
３、 土方开挖注意事顶
现场测量控制网，控制点必须得到牢固保护，并有明显保护性标志；开挖应按照挖土顺序，如有地下管线要做好保护；挖时同时要做好排水工作；开挖基底标高控制在±5cm，机械挖留0.3m人工清理；
信息化监测
挖土施工全过程都要按照信息化施工的原则加强管理。首先按监测方案的要求设置监测点，按规定的监测制度进行监测和信息反馈，遇有特殊天气或监测数据异常、或接近报警值时，要加强监测密度、及时反馈信息。
４、 土方开挖应急预案
本工程建立以项目经理为首，技术部为参谋，施工组为主力，质量安全部为监督，后勤组为保障的应急抢险机构，专业作业组根据施工情况参与应急备战。根据本工程工作内容及地质情况，拟定初步抢险方案如下表：
现象

1．建筑物地面沉陷
人工降水漏斗曲线影响范围内土体压缩，固结造成地基土沉陷，沉陷量随降水深度的增加而增加。
采取降水与回灌技术相结合工艺，在坑外埋设回灌井点，补充地下水；或对沉陷部位浅层注浆。
2．地下水位降不下去
降水管井深、井径、垂直度不符合要求，井孔淤塞，洗井质量不良，集水通道不畅。水文地质资料与实际不符，井管埋设位置不在透水性较好土层中。
重新洗井，要求达到水清砂净，出水量正常，在适当位置补打井点。
3．基坑内涌水、冒砂
基坑局部地段井点根数不足，深井潜水泵型号选用不当，排水能力低；单井排水能力未充分发挥；水文地质资料不确切，基坑实际涌水量超过计算涌水量。
增设井点根数；更换排水能力较好的潜水泵，重新洗井，提高单井滤管的集水能力。
4．流砂
粉砂层或粘土含量较大土层在地下水动水压力较大，基坑内外水位高差大时，动水将粉砂颗粒冲洗冒出，粉沙层被破坏，形成流砂。
详细了解地基土层情况；暂停施工，充分降水，设管引砂、注浆降水。
5．土体滑坡
深浅坑交接处一次挖土过深，留设坡度太陡。
及时做好边坡加固，坡设有筋垫层，或减小留设坡度。
6．地下围护渗水
设计抗渗能力不能充分满足抗渗要求，施工质量未达到设计要求。
根据渗漏水量和水压大小，采取主动引流，并进行化学注浆予以堵漏。
五、 地下室底板工程
１、 垫层施工
坑底标高以上20cm采用人工清土，集水井处边坡必须稳定，槽底及两侧如有洞沟等，应加以填实；将基坑内浮土清理干净，进行基坑验槽，而后施工垫层
钢筋工程
本工程底板厚度在0.65m，底板钢筋采用双层双向钢14 ～16@150，采用绑扎连接；基础底板下设1０cm厚C15素混凝土垫层，伸出底板边缘10cm。钢筋加工前由技术部门做出钢筋配料单，经反复核对无误后下料加工。钢筋加工流水作业系统图：
计算机优化下料系统
钢筋原材料
材料供应
材料复检
钢筋张拉、切断、弯曲流水加工线丝
直螺纹套丝
质检
重新加工
钢筋直螺纹对接钢筋冷挤压连接
合格
不合格
加工场
现场作业面
合格
不合格

２、 底板钢筋绑扎
（1）钢筋连接
底板钢筋连接采用直螺纹套筒连接，正反丝交接处采用冷挤压连接。

A）钢筋直螺纹加工
钢筋下料时，采用砂轮切割机切割，其端头截面应与钢筋轴线垂直，并不得翘曲。
将钢筋两端卡于套丝机上套丝。套丝时要用水溶性切削冷却润滑液进行冷却润滑。对大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度。
B）直螺纹钢筋连接
连接钢筋前，将下层钢筋上端的塑料保护帽拧下来，露出丝扣，并将丝扣上的水泥浆等污物清理干净。
连接钢筋时，将已拧套筒的上层钢筋拧到被连接的钢筋上，并用扭力扳手按下表规定的力矩值把钢筋接头拧紧，直至扭力扳手在调定的力矩值发出响声，并画上油漆标记，以防钢筋接头漏拧。力矩扳手每半年应标定一次。

３、 钢筋保护层
坑底垫层上弹线，安放保护层垫块，绑扎板底筋，安装好钢支架后绑扎板面筋,并留出上部墙体插筋，底板底筋保护层厚度为100mm，保护层垫块如下图布置。

４、 剪力墙钢筋绑扎
在已绑扎好的钢筋网上放线确定竖向钢筋的位置，并绑扎两根水平筋作为竖向插筋的定位筋，在定位筋上划线确定钢筋间距，依次绑扎插筋。插筋绑扎完毕后应，上部露出板面至少保留三道箍，并用斜筋将箍与底板面筋点焊固定。
５、 底板混凝土施工
（1）混凝土搅拌站的选择
本次底板混凝土浇筑方量大，按基础底板混凝土的施工进度设计要求，商品混凝土搅拌站正常供应能力应不小于每小时40 m3方能满足现场施工进度要求。选择二家商品混凝土供应商，每小时商品混凝土供应能力总达60 m3，其中一家为备用搅拌站。
（3）混凝土泌水处理
大体积混凝土浇筑时泌水较多，在每次浇筑结束位置自然地面设置排水沟、沉淀池与现场排水沟相连。采用2台小型吸水高压泵将砼泌水吸入地墙外排水沟，沉淀后进入现场排水系统。
（4）混凝土表面处理
混凝土浇筑到设计标高后，振动棒振捣密实，用长刮尺刮平，在混凝土浇筑2～3h后，用铁滚筒反复碾压数遍压实，用木蟹打磨，等混凝土收水后，终凝前再第二次用木蟹反复抹平压实，以防止出现收缩裂缝。
（5）大体混凝土裂缝控制措施
l 优化混凝土配合比
控制混凝土裂缝，除了必须采取保温等措施控制混凝土内外温差外，混凝土材料及配合比的选择尤为重要。
1）采用低水化热的水泥品种。
2）粗骨料选用5～40mm连续级配石子，含泥量＜1%，针状、片状颗粒含量＜15%；细骨料用中粗砂，含泥量＜1%，配制混凝土，以减少水及水泥用量，降低水化热。减少混凝土收缩。
3）在混凝土级配中采用双掺技术，即在混凝土内参加一定量的Ⅰ级磨细粉煤灰和减水剂，进一步改善混凝土的坍落度和粘塑性，满足可泵要求条件下，减少水泥用量降低水化热。
4）按以上原则选取合适材料，在实验室试配，测得试验数据，进行砼配合比调整试配，最终得出现场施工最优混凝土配合比。
l 混凝土的养护
混凝土浇筑完毕后立即进行表面覆盖塑料薄膜及麻袋进行保温保湿养护，并通过计算机监测混凝土硬化过程中的温度、温差、应力变化，当混凝土内外温差超过25℃及时加盖保温层等措施，确保混凝土的内外温差控制在允许范围内。砼终凝后，在其表面用塑料薄膜覆盖，然后盖麻袋保温层、薄膜保护层，进行砼蓄热保温保湿养护。
六、 地下室外墙施工方案
1、外墙面水平施工缝的防水处理
（1）外墙面水平施工缝采用钢板止水带+砼浇捣外高内低形式成凸口的途径进行抗渗，同时注意新旧砼的接缝处理，并加强砼的振捣。
（2）除按要求设置钢板止水带外，在砼浇捣前，施工缝表面均采用高压气水混合物冲洗湿润，使新旧砼之间有良好的接槎。
（3）为避免墙体施工缝接槎处外边缘烂根和不平齐面导致渗水，在施工缝两外边缘处用砂轮切割机开设宽和深均为2～3cm的小槽。
2、模板穿墙螺杆的防水处理
本工程所有地下室外墙板，其支模用的穿墙螺栓（里、中、外）均双面满焊3mm厚50×50止水片，并在外侧模上衬厚度25毫米的木块，拆模后除掉木垫块，割去此段螺栓，用膨胀水泥砂将封口。

3、管道穿墙部位的防水处理
严格按设计图纸的要求施工，如图纸未交待或交待不清时，在征得设计同意后，做到：
（1）所有穿墙管道孔均采用穿墙管径轻大100mm的防水套管预留，防水套管预留中部焊接3mm厚，200mm宽钢板止水环，钢板止水环根部粘接15×15mm膨胀橡胶止水条。穿外墙的管道与防水套管之间的空隙用水泥石棉或防水砂浆嵌填。
（2）电缆穿透外墙部位与套管之间的空隙用石棉热沥青嵌填严实。
（3）外墙内的所有预埋线盒、配电箱等背面和侧面全部做防水处理。
七、 车库顶板后浇带施工的防裂、防渗措施
⑴后浇部位的混凝土应采用补偿收缩混凝土，强度等级应与两侧先浇混凝土强度等级相同。
⑵后浇缝的位置、形式、尺寸，应按设计规定施工。
⑶后浇缝浇筑前，应将两侧先浇混凝土表面凿毛、清洗干净，并保持湿润，再行浇筑。后浇缝混凝土浇筑后，应保持湿润养护至少四个星期。
⑷后浇混凝土施工温度应低于两侧先浇混凝土施工时的温度，并宜选择在气温较低的季节施工。这是为了减小混凝土的冷缩变形。混凝土的冷缩变形不仅与本身水化热的散失有关，还同外界气温的降低有关。由于两侧先浇混凝土施工温度高于后浇缝施工温度，待后浇混凝土施工时，两侧混凝土冷缩变形已趋于
