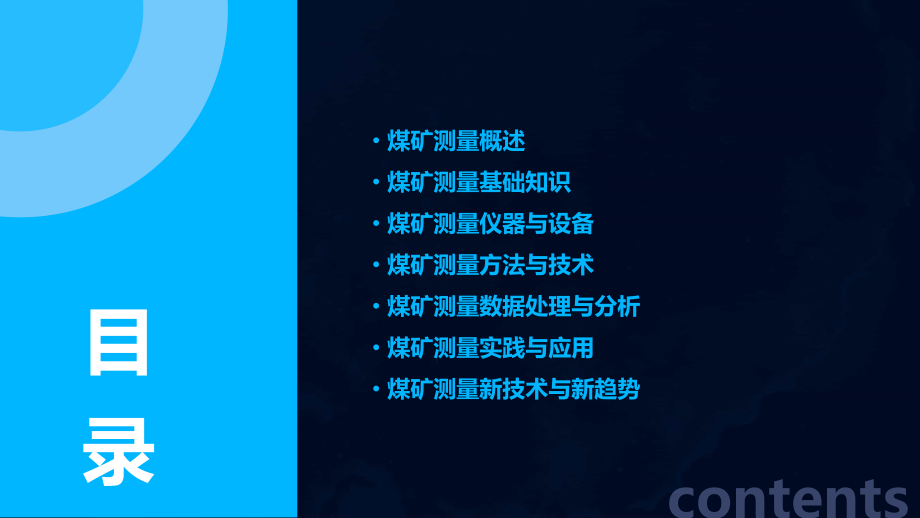

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,煤矿测量新手培训课件,煤矿测量概述,煤矿测量基础知识,煤矿测量仪器与设备,煤矿测量方法与技术,煤矿测量数据处理与分析,煤矿测量实践与应用,煤矿测量新技术与新趋势,contents,目,录,01,煤矿测量概述,煤矿测量是矿山测量学的一个分支，主要是研究煤矿建设和生产各个阶段所进行的各种测绘工作的理论、技术和方法。,煤矿测量定义,在煤矿建设和生产过程中，需要进行大量的测量工作，包括地面控制测量、地形测量、联系测量、井下控制测量、巷道施工测量、贯通测量、露天矿测量等。这些测量工作对于保障煤矿安全、高效生产具有重要意义。,煤矿测量的意义,煤矿测量的定义与意义,煤矿测量的任务,建立矿区地面和井下统一的测量控制系统，为煤矿各项测量工作提供起算数据。,对于地面系统：要根据国家相关文件要求，对地面设施进行测设。,煤矿测量的任务与要求,对于井下系统：要在煤矿生产各个阶段，对井下的巷道、硐室、回采工作面等进行施工放样、验收测量、日常测绘等。,煤矿测量的任务与要求,煤矿测量的要求,测量精度要高，满足工程需要。,测量方法要简单，易于操作。,测量结果要可靠，经得起检验。,01,02,03,04,煤矿测量的任务与要求,煤矿测量的历史,随着煤炭工业的发展，煤矿测量经历了由简单到复杂、由低级到高级的发展过程。早期的煤矿测量主要是使用简单的测量工具进行手工测量，后来逐渐发展到使用光学仪器和电子仪器进行测量。,煤矿测量的发展,随着科技的进步和计算机技术的广泛应用，现代煤矿测量正朝着自动化、智能化、数字化的方向发展。未来，煤矿测量将更加注重高精度、高效率的测量方法和技术的研究与应用，以满足现代煤炭工业发展的需要。,煤矿测量的历史与发展,02,煤矿测量基础知识,研究地球的形状、大小和重力场，测定地面点的位置和高程，以及将地球表面的自然形态和人工设施表示成地形图的科学。,测量学的定义,测定、测设和监测。,测量的基本任务,从整体到局部、先控制后碎部。,测量的基本原则,测量学基本概念,包括地理坐标系、平面直角坐标系和高斯平面直角坐标系等。在煤矿测量中，常用平面直角坐标系来表示点的位置。,坐标系统,是以海平面为基准面的高程系统，即绝对高程或海拔。在煤矿测量中，通常采用国家统一的高程系统。,高程系统,坐标系统与高程系统,测量误差,由于测量仪器、观测者和外部环境等因素的影响，测量结果与真值之间的差异。误差可分为系统误差、随机误差和粗大误差。,精度评定,对测量结果进行评价的过程，包括精度指标、精度等级和可靠性等。在煤矿测量中，通常采用中误差、相对误差和极限误差等指标来评定测量精度。,测量误差与精度评定,03,煤矿测量仪器与设备,利用光学原理进行测量，如经纬仪、水准仪等，具有精度高、稳定性好的特点。,光学测量仪器,电子测量仪器,激光测量仪器,采用电子技术进行测量，如全站仪、测距仪等，具有自动化程度高、测量速度快的优势。,利用激光技术进行测量，如激光扫描仪、激光测距仪等，具有非接触式、高效率的测量特点。,03,02,01,测量仪器的分类与特点,安置仪器、对中整平、照准目标、读数记录。,经纬仪的使用方法,安置仪器、粗略整平、瞄准水准尺、精确整平、读数记录。,水准仪的使用方法,安置仪器、开机初始化、设置参数、瞄准目标、测量记录。,全站仪的使用方法,定期清洁仪器表面和内部；检查仪器各部件是否完好；及时更换损坏或老化的部件；定期对仪器进行校准和检定。,测量仪器的维护保养,常用测量仪器的使用方法与维护保养,根据测量任务需求选择适当的测量仪器，如控制测量可选用全站仪，地形测量可选用经纬仪或水准仪等。,根据预算和实际情况进行合理的设备配置，包括仪器的数量、类型以及相应的附件和配件等。,考虑设备的性能参数，如测量精度、稳定性、自动化程度等，以满足实际工作需要。,在设备选型与配置过程中，还需考虑设备的可升级性和扩展性，以适应未来技术发展和工作需求的变化。,测量设备的选型与配置,04,煤矿测量方法与技术,A,B,C,D,控制测量基本概念,阐述控制测量的定义、目的和意义，以及控制测量在煤矿测量中的地位和作用。,控制测量仪器,介绍常用的控制测量仪器，如全站仪、GPS接收机等，以及它们的使用方法、精度和适用范围。,控制测量实施,详细阐述控制测量的外业观测和内业计算过程，包括选点、埋石、观测、记录、计算和成果整理等步骤。,控制网布设,详细介绍控制网的布设原则、方法和步骤，包括国家控制网和地方控制网的建立和维护。,控制测量方法与技术,地形测量方法与技术,地形测量基本概念,阐述地形测量的定义、目的和意义，以及地形测量在煤矿测量中的应用。,地形图基本知识,介绍地形图的比例尺、坐标系统、图例和注记等基本知识，以及地形图的分幅和编号方法。,地形测量仪器,介绍常用的地形测量仪器，如经纬仪、水准仪、测距仪等，以及它们的使用方法、精度和适用范围。,地形测量实施,详细阐述地形测量的外业观测和内业成图过程，包括控制测量、碎部测量、地物测绘、地貌测绘和成果检查等步骤。,工程测量方法与技术,工程测量基本概念,阐述工程测量的定义、目的和意义，以及工程测量在煤矿建设和生产中的应用。,井下巷道测量,详细阐述井下巷道测量的方法和步骤，包括巷道中线标定、腰线标定、巷道贯通测量和巷道变形监测等。,工程测量仪器,介绍常用的工程测量仪器，如激光指向仪、陀螺经纬仪等，以及它们的使用方法、精度和适用范围。,露天矿测量,介绍露天矿测量的特点和要求，以及露天矿测量的主要任务和方法，如露天矿控制测量、露天矿地形测量和露天矿工程量计算等。,05,煤矿测量数据处理与分析,对原始测量数据进行检查，剔除异常值和错误数据，确保数据质量。,数据检查与筛选,按照测量项目、时间等要素对数据进行整理分类，便于后续处理。,数据整理与分类,将原始数据转换为所需格式，并进行必要的计算，如坐标转换、高程计算等。,数据转换与计算,测量数据预处理与整理,测量平差原理与方法,测量误差来源与分类,了解测量误差的来源和分类，为后续平差处理提供依据。,平差模型建立,根据测量项目和要求，建立合适的平差模型，如最小二乘法、加权平差等。,平差计算与精度评定,利用平差模型对测量数据进行处理，计算平差结果，并对平差精度进行评定。,03,成果报告审核与提交,对编写完成的成果报告进行审核，确保内容完整、准确，然后提交给相关部门或人员。,01,质量评定标准与方法,掌握测量成果质量评定的标准和方法，如中误差、相对误差等。,02,成果报告编写,按照规范和要求编写测量成果报告，包括封面、目录、正文、附图等。,测量成果的质量评定与报告编写,06,煤矿测量实践与应用,1,2,3,熟悉巷道设计图纸，了解巷道布置情况；检查测量仪器和工具是否完好，确保测量精度。,井下巷道测量前的准备工作,采用全站仪或经纬仪等测量仪器，按照设计要求和测量规范进行巷道中线、腰线、高程等测量工作。,井下巷道测量方法,在测量过程中要注意安全，遵守井下安全规定；及时记录和整理测量数据，确保数据准确性和完整性。,井下巷道测量注意事项,井下巷道测量实践,露天矿测量方法,采用全站仪、GPS等测量仪器，按照设计要求和测量规范进行露天矿地形、采场、排土场等测量工作。,露天矿测量注意事项,在测量过程中要注意安全，遵守露天矿安全规定；考虑天气和环境因素对测量结果的影响，采取相应措施减小误差。,露天矿测量前的准备工作,了解露天矿地形地貌、采场布置和开采情况；选择合适的测量仪器和工具，确保测量精度。,露天矿测量实践,通过精确的巷道贯通测量，确保巷道按设计要求准确贯通，避免安全事故的发生。,巷道贯通测量,通过精确的露天矿地形和排水系统测量，设计合理的排水系统，确保露天矿在雨季等恶劣天气条件下的安全生产。,露天矿排水系统设计,通过对露天矿边坡的定期测量和监测，及时发现边坡变形和滑动迹象，采取相应措施确保边坡稳定。,露天矿边坡稳定性监测,利用测量技术对井下采空区进行定期监测，掌握采空区变形和移动情况，为安全生产提供决策依据。,井下采空区监测,煤矿测量在安全生产中的应用,07,煤矿测量新技术与新趋势,数字化测量技术概述,介绍数字化测量的基本原理、技术特点及其在煤矿测量中的应用。,数字化测量设备,详细介绍全站仪、电子经纬仪、激光扫描仪等数字化测量设备的结构、功能和使用方法。,数据采集与处理,阐述如何利用数字化测量设备进行数据采集、传输和处理，以及数据质量控制的方法。,数字化测量技术与应用,智能化测量系统,详细介绍智能化测量系统的组成、功能及其实现方法，包括自动化测量、数据处理和分析等方面。,智能化测量应用案例,通过具体案例，展示智能化测量技术在煤矿测量中的实际应用效果。,智能化测量技术概述,介绍智能化测量的基本原理、技术特点及其在煤矿测量中的应用。,智能化测量技术与应用,分析当前煤矿测量技术的发展趋势，包括数字化、智能化、自动化和集成化等方面。,发展趋势,探讨未来煤矿测量技术的发展方向，如高精度测量、三维可视化、大数据分析和人工智能等技术的应用前景。,技术展望,针对新手在煤矿测量领域的发展，提出学习建议和发展方向指导，帮助新手更好地适应行业发展和技术进步。,对新手的建议,煤矿测量技术的发展趋势与展望,THANKS,感谢观看,
