测量实训报告.pptx

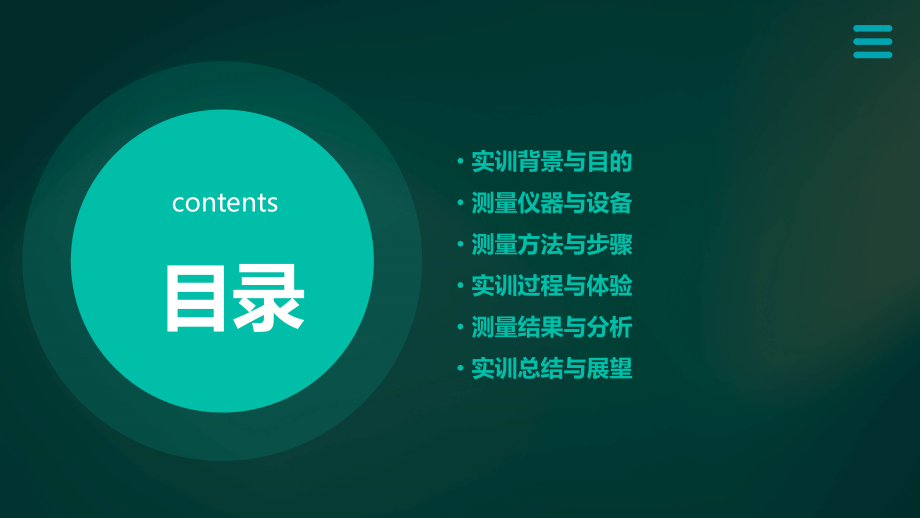

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,测量实训报告,目录,contents,实训背景与目的,测量仪器与设备,测量方法与步骤,实训过程与体验,测量结果与分析,实训总结与展望,01,实训背景与目的,实训场地选择了具有丰富地形地貌和建筑物特征的区域，以便学生能够接触到各种实际测量场景。,实训前，学生已经学习了相关的测量理论知识和基本仪器操作方法，为实训的顺利进行奠定了基础。,本次测量实训是基于工程测量专业的课程要求，旨在提高学生的实际操作能力和对测量理论知识的应用能力。,实训背景介绍,01,通过实际操作，使学生掌握测量仪器的使用方法和技巧，提高测量精度和效率。,02,培养学生独立分析问题和解决问题的能力，增强团队协作精神和创新意识。,03,加深学生对测量理论知识的理解，促进理论与实践的有机结合。,04,为学生今后的工作和学习奠定坚实的实践基础，提高就业竞争力。,实训目的和意义,实训任务和要求,01,学生需要按照教师的要求，完成指定的测量任务，包括控制测量、地形测量、建筑物测量等。,02,学生应严格遵守测量规范和操作规程，确保测量数据的准确性和可靠性。,03,实训过程中，学生需要认真记录测量数据，整理测量成果，并撰写实训报告。,04,教师将对学生的实训成果进行评估，评估内容包括测量精度、操作规范性、团队协作等方面。,02,测量仪器与设备,全站仪,01,全站仪是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离、高差测量功能于一体的测绘仪器系统。它因其一次安置仪器就可完成该测站上全部测量工作而得名。,水准仪,02,水准仪是建立水平视线测定地面两点间高差的仪器。原理为根据水准测量原理测量地面点间高差。主要部件有望远镜、管水准器、垂直轴、基座、脚螺旋。,经纬仪,03,经纬仪是一种根据测角原理设计的测量水平角和竖直角的测量仪器，分为光学经纬仪和电子经纬仪两种，最常用的是电子经纬仪。,测量仪器介绍,安置仪器，以测设点为中心，将仪器安置于测设点附近，然后进行对中、整平；开机后打开激光对点器，然后开机；输入测站点点号与后视点坐标；输入完毕后瞄准后视点进行定向；坐标测量，设置棱镜常数，设置大气改正值或气温、气压值，全站仪瞄准棱镜，按测量键，得出结果。,安置水准仪，打开三脚架并使高度适中，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧；打开仪器箱，取出水准仪，置于三脚架头上用连接螺旋将仪器牢固地固连在三脚架头上；粗略整平，粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平。,经纬仪的安置，包括对中和调平两个内容；调平，先用双手按相对或相反方向旋转脚螺旋，使气泡移至中间，再用左手转动脚螺旋使气泡居中，使仪器竖轴处于铅直位置；望远镜对光，目镜调焦，使十字丝清晰；瞄准和物镜对光，粗瞄目标，物镜调焦，使目标清晰，注意消除视差；精瞄目标，要消除视差。,全站仪使用方法,水准仪使用方法,经纬仪使用方法,设备使用方法,全站仪保养与维护：全站仪是精密仪器，应妥善保管，避免强烈振动或碰撞；全站仪电池是全站仪最重要的部件之一，现在全站仪所配备的电池一般为Ni-MH（镍氢电池）和Ni-Cd（镍镉电池），电池的好坏、电量的多少决定了野外作业的时间；在潮湿环境中工作，作业结束，要用软布擦干仪器表面的水分及灰尘后装箱；全站仪的物镜、目镜和棱镜上有灰尘等时，应用软毛刷轻轻刷净。,水准仪保养与维护：水准仪是精密的光学仪器，正确合理使用和保管对仪器精度和寿命有很大作用；避免阳光直晒，不许可证随便拆卸仪器；每个微调都应轻轻转动，不要用力过大；镜片、光学片不准用手触片；每次使用完后，应对仪器擦干净，保持干燥。,经纬仪保养与维护：经纬仪是一种精密仪器，使用时必须仔细认真，避免强烈振动或碰撞；仪器应放在干燥通风的地方，防止受潮；经常保持仪器清洁，使用后用软布擦拭仪器表面，目镜和物镜应用镜头纸轻轻擦拭；仪器长期不用时，应每月定期通风防潮，通电一次，时间不少于1小时。,仪器保养与维护,03,测量方法与步骤,测量方法选择,直接测量法,直接通过测量工具获取数据，如使用卷尺、游标卡尺等。,间接测量法,通过测量与被测物理量有函数关系的量，再根据函数关系计算得到，如利用三角函数计算高度、长度等。,组合测量法,将多种测量方法组合使用，以提高测量精度和可靠性。,明确测量任务,检查测量工具是否完好、准确，进行必要的校准和调整。,准备工作,实施测量,复查与修正,01,02,04,03,对测量结果进行复查和修正，确保数据准确可靠。,了解测量对象、目的和要求，确定测量方案和所需工具。,按照测量方案进行具体操作，注意测量条件和读数方法。,具体测量步骤,对测量数据进行整理、计算和分析，得出最终结果。,数据处理,将测量数据记录在规定的表格或文档中，注明测量单位、测量条件等信息。,数据记录,分析测量误差的来源和性质，评估测量结果的精度和可靠性。,误差分析,妥善保存原始数据和处理结果，进行必要的备份和归档。,数据保存与备份,数据处理与记录,04,实训过程与体验,熟悉测量仪器，了解测量原理和方法，进行必要的预习和讨论。,实训前准备,现场操作,数据处理,在指导教师的带领下，进行实地测量，包括水准测量、角度测量、距离测量等。,对测量数据进行整理、计算和分析，得出测量结果，并绘制相关图表。,03,02,01,实训过程回顾,问题一,仪器误差导致测量数据不准确。解决方案：对仪器进行校准，采用多次测量取平均值的方法减小误差。,问题二,现场环境复杂，影响测量精度。解决方案：选择合适的测量时间和地点，避开干扰因素，如人流、车流等。,问题三,数据处理过程中出现错误。解决方案：加强数据处理能力的训练，采用科学的方法进行计算和分析，避免人为错误。,遇到的问题及解决方案,02,03,04,01,实训收获与体会,掌握了测量仪器的基本操作方法和测量原理。,提高了现场应变能力和解决问题的能力。,增强了团队协作意识和沟通能力。,深刻认识到测量工作的重要性和精确性要求。,05,测量结果与分析,详细记录了每次测量的数值，包括长度、角度、高度等各项指标。,实际测量数据,对测量数据进行整理、筛选和计算，得出最终可用的结果。,数据处理过程,通过表格、图表等形式直观展示测量结果，便于分析和比较。,结果展示方式,测量结果展示,数据可靠性分析,评估测量数据的准确性和可靠性，判断是否存在异常值或误差。,结果比较与解释,将测量结果与预期值进行比较，分析差异产生的原因，并给出合理解释。,趋势分析与预测,根据测量结果分析数据的变化趋势，预测未来可能出现的情况。,结果分析与讨论,改进措施,针对以上误差来源，提出具体的改进措施，如提高仪器精度、优化测量方法、加强环境控制等，以提高测量结果的准确性和可靠性。,仪器误差,由于测量仪器本身精度限制或使用方法不当导致的误差。,环境误差,受温度、湿度、光照等环境因素影响而产生的误差。,人为误差,由于测量者操作不熟练、读数不准确等人为因素导致的误差。,误差来源及改进措施,06,实训总结与展望,实训过程梳理,在实训期间，我们系统地学习了测量的基本理论和方法，包括水准测量、角度测量、距离测量等。通过实际操作，我们掌握了测量仪器的使用技巧，并能够独立完成一些基本的测量任务。,收获与不足,实训过程中，我深刻体会到了测量的重要性和严谨性。同时，我也意识到自己在理论知识掌握和实践能力方面还存在一些不足，例如对测量原理的理解不够深入，仪器操作不够熟练等。,反思与改进,针对以上不足，我认为自己需要在后续的学习中加强理论知识的学习，多阅读相关书籍和资料，加深对测量原理的理解。同时，我还需要多进行实践操作，提高仪器操作的熟练度。,实训总结与反思,对未来测量的展望,技术发展与创新,随着科技的不断发展，测量技术也在不断创新和进步。未来，我期望能够看到更加智能化、自动化的测量设备和系统，以提高测量的效率和精度。,应用领域拓展,目前，测量技术已经广泛应用于建筑、交通、水利等领域。未来，我期望能够看到测量技术在更多领域得到应用，例如环保、农业等，为社会的发展做出更大的贡献。,对自身能力提升的期许,我希望自己能够不断学习和掌握更多的测量专业知识，包括新的测量理论、方法和技术等，以提高自己的专业素养。,实践能力提升,我希望自己能够通过更多的实践机会，提高仪器操作的熟练度和测量精度，培养自己的实践能力和解决问题的能力。,综合素质提升,除了专业知识和技能外，我还希望自己能够提升综合素质，包括团队协作能力、沟通能力、创新能力等，以更好地适应未来的工作和发展需求。,专业知识掌握,THANKS FOR,WATCHING,感谢您的观看,
