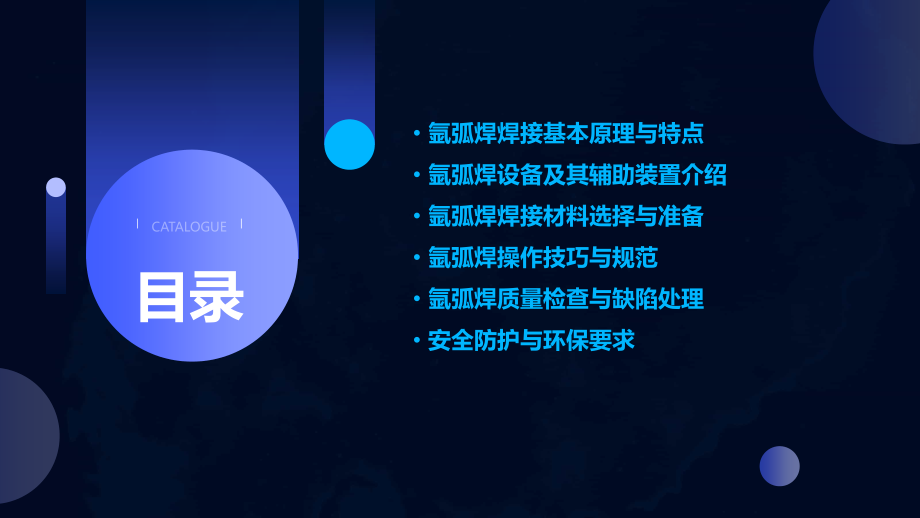

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,氩弧焊焊接手法培训课件,CATALOGUE,目录,氩弧焊焊接基本原理与特点,氩弧焊设备及其辅助装置介绍,氩弧焊焊接材料选择与准备,氩弧焊操作技巧与规范,氩弧焊质量检查与缺陷处理,安全防护与环保要求,01,氩弧焊焊接基本原理与特点,氩弧焊是一种利用氩气作为保护气体，在电极与工件之间产生高温电弧进行焊接的方法。,在焊接过程中，氩气通过喷嘴喷出，在电弧周围形成一层氩气保护层，防止空气中的氧气、氮气等有害气体对熔池产生不良影响，保证焊接质量。,氩弧焊定义及工作原理,工作原理,定义,氩气保护效果好，能有效防止氧化、氮化等缺陷。,焊接质量高,可用于焊接各种金属材料，包括铝、镁等活泼金属。,适用范围广,氩弧焊优缺点分析,电弧稳定：氩气电离能低，电弧燃烧稳定，易于操作。,氩弧焊优缺点分析,氩弧焊优缺点分析,设备成本较高,相比其他焊接方法，氩弧焊设备价格较高。,生产效率低,由于采用气体保护，焊接速度相对较慢。,对焊工技能要求高,需要焊工熟练掌握操作技能，确保焊接质量。,设备维护要求高,需要定期对氩弧焊设备进行维护保养，确保设备处于良好状态。,适用范围,适用于各种金属材料的焊接，尤其适用于铝、镁等活泼金属的焊接。同时，也适用于对焊接质量要求较高的场合，如航空航天、石油化工等领域。,对环境要求较高,需要在干燥、无风的环境中进行焊接，以避免氩气保护层受到破坏。,对焊工技能要求高,需要焊工具备较高的操作技能水平和经验积累，以确保焊接质量和效率。,适用范围与限制条件,02,氩弧焊设备及其辅助装置介绍,交流氩弧焊机,采用交流电源，具有成本低、维护方便等优点。适用于一般碳钢、低合金钢等材料的焊接。,直流氩弧焊机,采用直流电源，具有电弧稳定、热量集中、焊接质量好的特点。适用于薄板、有色金属及不锈钢等材料的焊接。,脉冲氩弧焊机,在直流或交流电源的基础上，通过脉冲电流控制电弧的燃烧和熄灭，从而实现对焊接过程的精确控制。适用于高精度、高质量要求的焊接。,氩弧焊机类型及结构特点,用于将焊丝连续、均匀地送入焊接区，保证焊接过程的稳定性。使用时应根据焊丝直径和焊接电流选择合适的送丝速度和送丝轮压力。,送丝机构,包括气瓶、减压器、流量计等部件，用于提供和保护气体。使用时应确保气路畅通、气体纯净，并根据需要调整气体流量和压力。,气路系统,用于冷却氩弧焊机的电极和喷嘴，防止过热损坏。使用时应确保冷却水清洁、流量充足，并定期检查和更换冷却水。,水冷系统,辅助装置功能与使用注意事项,日常保养,01,保持设备清洁，定期清理灰尘和杂物；检查各部件紧固情况，确保无松动或脱落现象；检查电源线和接地线是否完好，确保用电安全。,定期维护,02,按照设备使用说明书的要求，定期对设备进行维护保养，包括更换易损件、清洗内部零件、检查电路和控制系统等。,故障处理,03,设备出现故障时，应立即停机并切断电源，然后按照故障现象和设备使用说明书进行排查和处理。如无法自行解决，应及时联系专业维修人员进行维修。,设备维护保养方法,03,氩弧焊焊接材料选择与准备,根据产品要求、使用条件、工艺性能和成本等因素综合考虑。,母材选择,填充金属选择,保护气体选择,与母材相匹配，保证焊缝性能不低于母材；考虑焊接工艺性，如焊接位置、坡口形式等。,纯氩气或氩气混合气体，根据母材、填充金属和焊接工艺要求选择。,03,02,01,母材、填充金属和保护气体选择原则,清洁表面，去除油污、锈蚀等杂质；按要求开坡口，保证装配间隙。,母材准备,按焊接工艺要求选择合适的焊条、焊丝或焊剂；烘干焊条、焊剂，防止受潮。,填充金属准备,检查气瓶压力、纯度等参数；连接气路，调整气体流量。,保护气体准备,焊接材料准备流程,01,02,母材表面不清洁,用砂纸打磨或化学方法清洗。,装配间隙过大或过小,调整装配间隙，保证在工艺要求范围内。,焊条、焊丝受潮,烘干焊条、焊丝，去除水分。,保护气体流量不足或过大,调整气体流量至合适范围。,焊接过程中出现气孔、夹,检查母材和填充金属的清洁度、烘干程度以及保护气体的纯度等，采取相应措施解决。,03,04,05,常见问题及解决方案,04,氩弧焊操作技巧与规范,接触引弧,将钨极末端与焊件表面轻轻接触，然后迅速提起，使电弧引燃。,非接触引弧,利用高频振荡器产生的高频高压击穿间隙，引燃电弧。,引弧、运条和收弧方法讲解,直线运条,焊条沿焊接方向直线前进，适用于平焊、横焊和仰焊。,横向摆动,焊条在焊接过程中左右摆动，以增加焊缝宽度和熔深。,引弧、运条和收弧方法讲解,圆圈运条：焊条末端连续画圈，适用于厚板焊接和多层多道焊。,引弧、运条和收弧方法讲解,引弧、运条和收弧方法讲解,衰减收弧,逐渐减小焊接电流，填满弧坑后熄弧。,反复断弧收尾,在收尾处反复熄弧、引弧数次，填满弧坑后熄弧。,平焊操作要点,选择合适的焊接电流和速度。,保持焊枪与焊件表面的垂直度。,不同位置焊接操作要点,控制好熔池形状和大小。,横焊操作要点,采用较小直径的钨极和焊接电流。,不同位置焊接操作要点,控制好焊枪角度和运条方式。,注意熔池形状和熔深控制。,立焊操作要点,不同位置焊接操作要点,采用较小直径的焊条和焊接电流。,控制好焊条角度和运条方式。,注意熔池形状和熔深控制，防止熔池下淌。,不同位置焊接操作要点,仰焊操作要点,采用最小直径的焊条和焊接电流。,控制好焊条角度和运条方式，采用直线或小幅摆动运条。,注意观察熔池形状和熔深控制，防止熔池下淌和背面焊缝超高。,01,02,03,04,不同位置焊接操作要点,选择合适的焊接电流、电压和速度，避免热输入过大导致变形和裂纹产生。,控制焊接热输入,根据结构特点和焊缝分布，合理安排焊接顺序和方向，减少变形和应力集中。,采用合理的焊接顺序和方向,采用夹具、支撑等刚性固定措施，增加结构刚度，减少变形可能性。,加强刚性固定措施,对于容易产生裂纹的材料和结构，进行预热和后热处理，降低冷却速度和应力水平，减少裂纹产生风险。,进行预热和后热处理,防止变形和裂纹产生措施,05,氩弧焊质量检查与缺陷处理,焊缝成形良好，无裂纹、未熔合、未焊透等缺陷；焊缝余高、宽度符合设计要求；表面无气孔、夹渣等明显缺陷。,外观质量检查标准,目视检查，辅以焊缝尺寸测量工具（如焊缝检验尺）进行定量测量。,外观质量检查方法,外观质量检查标准和方法,利用X射线或射线穿透焊缝，在胶片上形成影像，通过观察影像判断焊缝内部质量。,射线检测技术,利用超声波在焊缝中的传播特性，检测焊缝内部缺陷。具有灵敏度高、操作简便等优点。,超声波检测技术,通过磁化焊缝，在缺陷处形成漏磁场，吸引磁粉形成磁痕，从而显示缺陷。适用于铁磁性材料的焊缝表面和近表面缺陷检测。,磁粉检测技术,内部质量无损检测技术应用,气孔,产生原因包括焊接材料烘干不足、保护气体不纯、焊接速度过快等。气孔会降低焊缝强度和韧性。,产生原因有焊接电流过小、焊接速度过快、焊前清理不彻底等。夹渣会降低焊缝强度和韧性，增加裂纹敏感性。,产生原因包括焊接电流过小、焊接速度过快、坡口角度不合适等。未熔合和未焊透会显著降低焊缝强度和韧性，是严重的焊接缺陷。,产生原因有焊接应力过大、母材含氢量过高、焊接材料选用不当等。裂纹是氩弧焊中最危险的缺陷之一，会显著降低结构强度和韧性，甚至导致结构失效。,夹渣,未熔合和未焊透,裂纹,常见缺陷类型及其产生原因分析,06,安全防护与环保要求,包括防火、防热辐射的焊接工作服，焊接头盔，焊接手套，焊接鞋等。,穿戴防护服,选用合适的滤光片，防止弧光伤害眼睛。,佩戴防护眼镜,在烟尘较大的环境下，应佩戴防尘口罩或防毒面具。,使用呼吸防护用品,个人防护措施建议,03,防火防爆措施,焊接现场应配备足够的消防器材，并严格遵守防火防爆规定。,01,遵守安全操作规程,严格按照氩弧焊焊接的安全操作规程进行作业，禁止违章操作。,02,注意设备安全,定期检查焊接设备及其附件的安全性能，确保设备处于良好状态。,现场安全管理制度遵守,废弃物分类处理,对焊接过程中产生的废弃物进行分类处理，如焊条头、焊渣等应分类收集。,减少环境污染,尽可能采用低烟、低尘、低毒的焊接材料，减少对环境的污染。,遵守环保法规,严格遵守国家和地方有关环保法规，确保焊接作业符合环保要求。,废弃物处理和环保要求,THANKS,感谢观看,
