高压试验培训课件.pptx

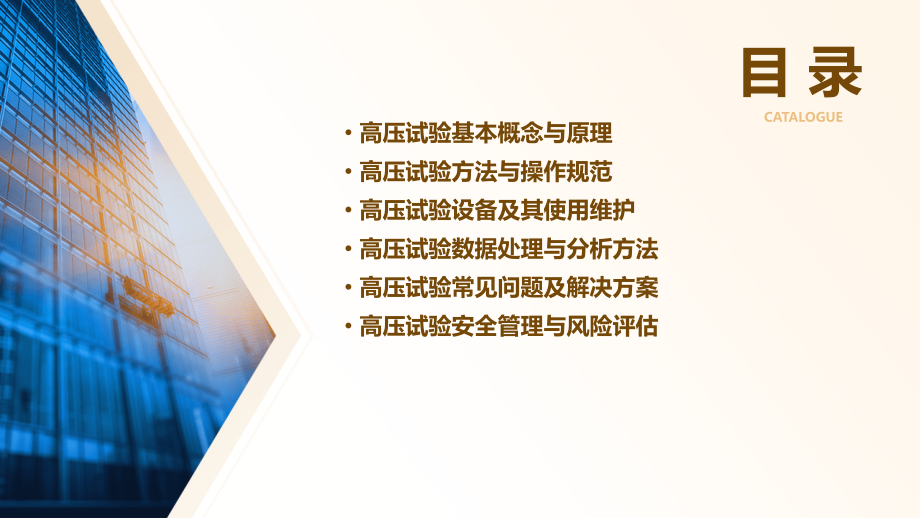

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,高压试验培训课件,xx年xx月xx日,目 录,CATALOGUE,高压试验基本概念与原理,高压试验方法与操作规范,高压试验设备及其使用维护,高压试验数据处理与分析方法,高压试验常见问题及解决方案,高压试验安全管理与风险评估,01,高压试验基本概念与原理,对新安装或检修后的设备进行验收试验，确保设备符合投运要求。,发现设备潜在的绝缘缺陷，及时采取措施进行维修或更换，防止事故发生。,检验电气设备的绝缘性能，确保其能在规定的工作电压下安全运行。,高压试验定义：在电力系统中，对电气设备施加高于其额定电压的试验电压，以检验设备的绝缘性能和运行可靠性的试验。,高压试验目的,高压试验定义及目的,根据试验性质可分为破坏性试验和非破坏性试验两大类。,分类,破坏性试验,非破坏性试验,如交流耐压、直流耐压等，对设备绝缘有一定的破坏作用，但能更真实地反映设备的绝缘状况。,如绝缘电阻、泄漏电流等，对设备绝缘无破坏作用，主要用于判断设备的绝缘状况。,03,02,01,高压试验分类与内容,绝缘电阻测量,泄漏电流测量,介质损耗因数测量,交流耐压试验,高压试验分类与内容,01,02,03,04,采用兆欧表测量设备绝缘电阻，判断设备绝缘状况。,在设备上加直流电压，测量流过设备的泄漏电流，以判断设备绝缘状况。,反映设备绝缘介质在交流电压作用下的能量损耗，判断设备绝缘老化程度。,对设备施加高于其额定电压的交流试验电压，以检验设备的绝缘强度和运行可靠性。,高压开关设备,高压变压器,高压电缆,高压互感器,电力系统中的高压设备,包括断路器、隔离开关、负荷开关等，用于控制和保护电力系统中的高压设备。,用于传输高电压电能，具有优良的绝缘性能和较高的传输容量。,将高电压变换为低电压或相反，以满足不同电气设备的需求。,将高电压或大电流按比例变换为低电压或小电流，以供测量仪表和继电保护装置使用。,02,高压试验方法与操作规范,通过施加高电压来测试设备的绝缘性能，以验证其是否能够承受正常工作电压。,耐压试验,检测电气设备在高压下的局部放电现象，以评估其绝缘状况。,局部放电试验,测量设备绝缘材料在高压下的介质损耗，判断绝缘老化程度。,介质损耗试验,常规试验方法介绍,特殊试验方法探讨,冲击电压试验,模拟雷电冲击或操作冲击对设备的影响，以验证设备的过电压承受能力。,串联谐振试验,利用串联谐振原理，对设备进行高电压、大电流的试验，以发现潜在的绝缘缺陷。,现场交接试验,在设备安装现场进行的交接试验，确保设备在运输和安装过程中未受损，且满足投运要求。,制定详细的试验方案，检查试验设备和被试设备的完好性，确保试验环境安全。,试验前准备,试验过程控制,安全防护措施,应急处理,严格遵守试验程序，正确操作试验设备，实时监测试验数据，做好记录。,穿戴好安全防护用具，保持安全距离，设置安全警示标志，确保试验人员和设备安全。,制定应急处理预案，遇到异常情况立即停止试验，查明原因并采取相应措施。,操作规范与安全注意事项,03,高压试验设备及其使用维护,高压测量仪,用于测量高电压、电流和功率等参数，确保试验数据的准确性。,高压发生器,用于产生高电压，为试验提供所需的电能。,高压分压器,将高电压降低到可测量的范围内，以便进行精确的电压测量。,高压开关设备,用于控制高压电路的通断，保证试验过程的安全性和可靠性。,高压绝缘设备,提高设备的绝缘性能，防止高电压对设备和人员造成伤害。,主要设备类型及功能,根据试验需求选择合适的设备型号和规格，确保满足试验要求。,优先选用技术成熟、性能稳定的设备，降低试验过程中的故障率。,对于重要试验，建议配置备用设备，以确保试验的连续性和可靠性。,在设备选型时，应充分考虑设备的可扩展性和兼容性，以适应未来可能的升级和改造需求。,01,02,03,04,设备选型与配置建议,严格遵守设备操作规程，确保设备的正确使用。,对于出现故障的设备，应及时进行维修处理，避免故障扩大和影响试验进度。,定期对设备进行维护保养，保持设备的良好状态。,建立完善的设备档案管理制度，记录设备的使用、维护和维修情况，为设备的后续管理提供依据。,使用维护与保养策略,04,高压试验数据处理与分析方法,介绍高压试验数据采集系统的基本构成，包括传感器、信号调理电路、数据采集卡等。,数据采集系统,阐述数据预处理的必要性，包括滤波、去噪、归一化等方法。,数据预处理,讲解数据压缩算法及其在高压试验数据处理中的应用，以及数据的存储格式和存储介质选择。,数据压缩与存储,数据采集与处理技术,判定标准与方法,阐述高压试验结果的判定标准和方法，包括合格与不合格的判定、性能优劣的评判等。,试验结果评估指标,介绍高压试验结果评估的常用指标，如击穿电压、漏电流、绝缘电阻等。,结果可视化,讲解如何将高压试验结果以图表形式进行可视化展示，以便更直观地分析和评估试验结果。,结果评估与判定标准,1,2,3,介绍常用的数据分析方法，如描述性统计、回归分析、聚类分析等，及其在高压试验数据处理中的应用。,数据分析方法,通过具体的高压试验案例，展示数据分析方法在实际应用中的效果和价值，如故障预测、性能优化等。,应用实例,探讨数据挖掘技术在高压试验数据处理中的应用前景，如关联规则挖掘、分类预测等。,数据挖掘与知识发现,数据分析方法及应用实例,05,高压试验常见问题及解决方案,由于设备绝缘性能下降或存在缺陷，导致在高压试验过程中发生击穿现象。,设备击穿,试验数据不准确或波动较大，可能是由于测试方法不当、设备故障或外界干扰等原因造成。,测试结果异常,试验过程中发生人员伤亡或设备损坏等安全事故，往往是由于操作不规范、安全防护措施不到位或设备本身存在安全隐患等原因引起。,安全事故,常见故障类型及原因剖析,对于设备击穿问题，应首先检查设备的绝缘性能，对存在缺陷的设备进行修复或更换。同时，在试验过程中严格控制电压和电流参数，避免过高的电压或电流导致设备击穿。,在预防安全事故方面，应严格遵守高压试验的操作规范和安全防护措施。试验人员应接受专业培训并取得相应资质证书后方可上岗操作。此外，定期对试验设备和安全防护设施进行检查和维护也是预防安全事故的重要措施。,针对测试结果异常问题，应首先检查测试方法和设备状态是否正常。可以采用多种测试方法进行对比验证，以排除方法误差的可能性。对于设备故障或外界干扰等问题，应及时进行排查和处理。,针对性解决方案探讨,制定应急预案,针对可能发生的安全事故制定应急预案并进行演练。确保在事故发生时能够迅速响应并采取有效措施降低损失。,加强设备维护和保养,定期对高压试验设备进行维护和保养，确保设备处于良好状态。对于老化或损坏的设备应及时进行更换。,提高试验人员技能水平,加强对试验人员的培训和考核，提高其技能水平和安全意识。确保试验人员能够熟练掌握高压试验的操作技能和安全防护措施。,完善安全管理制度,建立健全高压试验的安全管理制度和操作规范，明确各级人员的职责和权限。加强对试验过程的监督和检查，确保试验过程的安全可控。,预防措施与应对策略,06,高压试验安全管理与风险评估,03,严格试验现场管理,对试验现场进行严格管理，确保试验设备、场地、环境等符合安全要求，防止意外事故的发生。,01,建立健全安全管理制度,制定完善的高压试验安全管理制度，明确各级人员职责和权限，确保试验过程的安全可控。,02,加强安全教育培训,定期开展高压试验安全教育培训，提高试验人员的安全意识和操作技能，确保试验过程的安全顺利进行。,安全管理体系建设要求,风险识别,通过对高压试验过程中可能出现的危险因素进行识别，为后续的风险评估提供基础数据。,风险评估,采用定性或定量的方法对识别出的风险进行评估，确定风险等级和可能造成的后果。,风险应对措施,根据风险评估结果，制定相应的风险应对措施，如加强安全管理、提高设备可靠性、完善应急预案等。,风险评估方法及实践应用,应急资源准备,根据应急预案的要求，提前准备好必要的应急资源，如救援设备、药品、防护用品等。,应急演练实施,定期组织应急演练，提高试验人员的应急处置能力，确保在紧急情况下能够迅速、有效地进行处置。,应急预案制定,针对高压试验过程中可能出现的紧急情况，制定相应的应急预案，明确应急组织、通讯联络、现场处置等方面的要求。,应急预案制定与演练实施,THANKS,感谢观看,
