机械分析报告.pptx

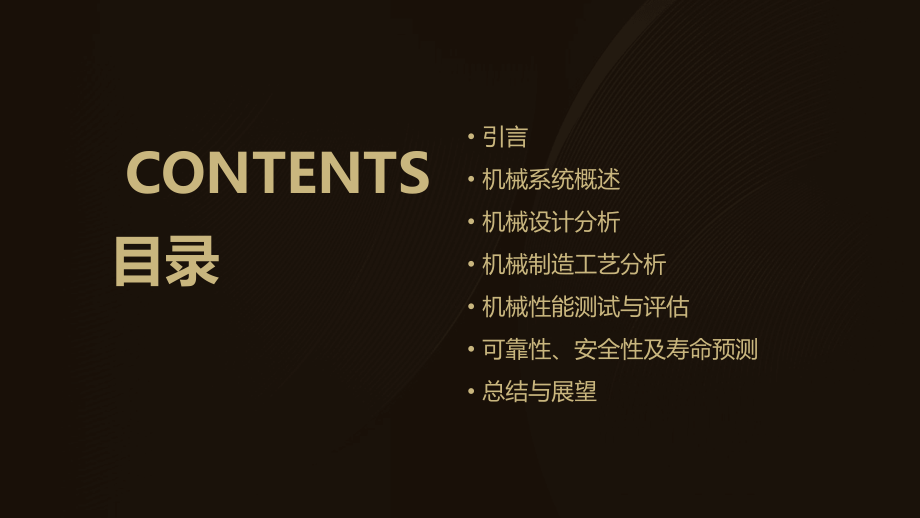

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,机械分析报告,目录,引言,机械系统概述,机械设计分析,机械制造工艺分析,机械性能测试与评估,可靠性、安全性及寿命预测,总结与展望,CONTENTS,01,引言,CHAPTER,本报告旨在分析机械设备的性能、结构、工作原理等方面，为机械设备的优化设计和使用提供理论支持和实践指导。,目的,随着工业化的加速发展，机械设备在现代生产和生活中扮演着越来越重要的角色。对机械设备进行深入的分析和研究，有助于提高机械设备的效率、安全性和可靠性，推动工业技术的进步。,背景,报告目的和背景,03,研究方法,采用理论分析、实验测试和数值模拟等方法对机械设备进行深入研究。,01,研究对象,本报告以某型号机械设备为研究对象，对其结构、性能、工作原理等方面进行详细分析。,02,分析内容,报告将涵盖机械设备的结构组成、工作原理、性能特点、优化设计等方面的内容。,报告范围,02,机械系统概述,CHAPTER,机械系统组成,将其他形式的能量转换为机械能，驱动整个系统运转。,将原动机的动力和运动传递给工作机，同时实现速度和扭矩的变换。,直接完成生产或加工任务的机械装置，如机床、泵、压缩机等。,对机械系统的运动、力、位移等参数进行检测、控制和调节，保证系统稳定运行。,原动机,传动装置,工作机,控制与调节装置,能量转换,动力传递,生产加工,控制与调节,工作原理及功能,原动机将其他形式的能量转换为机械能，驱动传动装置和工作机运转。,工作机直接完成生产或加工任务，如切削、成形、输送等。,传动装置将原动机的动力和运动传递给工作机，实现动力的有效传递。,控制与调节装置对机械系统的各项参数进行检测、控制和调节，保证系统按预定要求运行。,关键部件与特性,包括原动机、传动装置中的关键齿轮、轴承等，以及工作机中的刀具、模具等易损件。,关键部件,关键部件的性能直接影响整个机械系统的运行稳定性和加工精度。因此，需要对其材料、制造工艺、热处理等方面进行严格控制，以确保其具有良好的耐磨性、抗疲劳性和精度保持性。同时，对于易损件需要定期检查和更换，以保证机械系统的正常运行。,特性分析,03,机械设计分析,CHAPTER,确保设计满足特定应用需求，实现预期功能。,功能性原则,确保设计在预期工作条件下能够稳定运行，降低故障率。,可靠性原则,在满足功能和可靠性要求的前提下，尽量降低制造成本。,经济性原则,鼓励采用新技术、新材料和新工艺，提高设计水平。,创新性原则,设计理念及原则,结构类型选择,针对特定应用选择合适的传动方式，如齿轮、链条、皮带等。,传动方式设计,支撑与固定方式,优化设计,01,02,04,03,运用结构优化方法，如拓扑优化、形状优化等，提高结构性能。,根据应用需求选择合适的结构类型，如框架、箱体、轴系等。,确保关键部件的支撑与固定方式合理，提高整体稳定性。,结构设计与优化,根据设计要求选择合适的材料，如钢、铝、塑料等。,材料选择,材料性能评估,热处理与表面处理,环境适应性考虑,对所选材料进行力学性能、耐腐蚀性、耐磨性等评估。,根据需要对材料进行热处理或表面处理，提高材料性能。,确保所选材料能够适应特定的工作环境，如高温、低温、腐蚀等。,材料选择与性能评估,04,机械制造工艺分析,CHAPTER,根据产品要求选择合适的原材料，并进行预处理，如切割、打磨等。,原材料准备,采用机械加工、热处理、表面处理等工艺手段，将原材料加工成所需形状和尺寸。,加工制造,将加工好的零部件进行装配，并进行调试以确保产品性能符合要求。,装配调试,对产品进行包装，以便运输和存储。,包装运输,制造工艺流程,控制切削速度、进给量、切削深度等参数，以确保加工精度和效率。,切削参数,热处理参数,装配参数,控制加热温度、保温时间、冷却方式等参数，以改变材料的力学性能和耐磨性。,控制装配间隙、过盈量、紧固力矩等参数，以确保产品的稳定性和可靠性。,03,02,01,关键工艺参数控制,过程质量控制,在制造过程中对每个工序进行质量控制，确保产品质量的稳定性和一致性。,成品检验,对成品进行全面的检验，包括外观、尺寸、性能等方面，以确保产品符合设计要求和相关标准。,不合格品处理,对检验出的不合格品进行返工、返修或报废处理，防止不合格品流入市场。,质量控制与检验标准,05,机械性能测试与评估,CHAPTER,通过施加静态载荷，测量机械的变形、应力等静态性能指标。,静态测试,利用振动、冲击等动态载荷，检测机械的响应特性、疲劳寿命等动态性能指标。,动态测试,采用专业的测试设备，如万能试验机、疲劳试验机等，确保测试结果的准确性和可靠性。,专用设备,测试方法与设备,载荷能力,评估机械在正常工作条件下所能承受的最大载荷，以及超载时的安全性能。,刚度与稳定性,衡量机械在受力作用下的变形程度及恢复能力，以及运行过程中的稳定性。,疲劳寿命,预测机械在交变应力作用下的疲劳破坏周期及寿命长短。,耐磨性,检验机械摩擦部件的耐磨性能，以评估其使用寿命和维修周期。,性能指标评价体系,数据处理,对测试数据进行整理、筛选和统计分析，提取关键性能指标。,结果对比,将测试结果与设计要求、行业标准或前期数据进行对比分析。,问题诊断,针对性能不达标或异常数据，进行问题诊断，找出可能的原因和改进措施。,建议与改进,根据分析结果，提出优化设计的建议或改进现有机械性能的具体措施。,结果分析与讨论,06,可靠性、安全性及寿命预测,CHAPTER,失效模式与影响分析（FMEA）,01,识别潜在失效模式，评估其对系统性能的影响，以及发生概率，从而确定优先处理的风险。,故障树分析（FTA）,02,通过构建故障树，分析系统故障与底层事件之间的逻辑关系，找出导致系统故障的关键因素。,可靠性框图,03,用图形方式表示系统各部件之间的可靠性关系，便于进行整体可靠性评估。,可靠性分析方法,在机械设备上设置安全防护装置，如防护罩、安全门等，防止人员接触危险区域。,安全防护装置,制定详细的安全操作规程，对操作人员进行培训，确保他们了解如何安全操作设备。,安全操作规程,建立定期维护和检查制度，确保设备处于良好状态，及时发现并处理潜在的安全隐患。,定期维护与检查,安全性保障措施,基于数据驱动的寿命预测,利用历史数据，采用统计学习、机器学习等方法构建寿命预测模型，实现对设备未来状态的预测。,混合寿命预测方法,结合物理模型和数据驱动方法，充分利用两者的优势，提高寿命预测的准确性和可靠性。,基于物理模型的寿命预测,通过建立物理模型描述机械设备的磨损、疲劳等退化过程，进而预测其剩余寿命。,寿命预测模型建立,07,总结与展望,CHAPTER,研究成果总结,01,完成了对机械系统的全面分析和评估，包括结构设计、性能参数、制造工艺等方面。,02,揭示了机械系统中存在的关键问题和挑战，如疲劳寿命、磨损机制、振动噪声等。,提出了针对性的优化方案和改进措施，以提高机械系统的可靠性、稳定性和效率。,03,1,2,3,随着人工智能和机器学习技术的发展，机械系统将更加智能化，能够实现自适应控制、故障预测等高级功能。,智能化,环保和可持续发展是未来机械行业的重要趋势，机械系统将更加注重能源利用效率、减少废弃物排放等方面。,绿色化,为满足个性化、多样化的市场需求，机械系统需要具备更高的柔性和可重构性，能够快速适应不同的生产场景和需求变化。,柔性化,未来发展趋势预测,推动产业升级,通过优化方案和改进措施的实施，机械行业将实现产业升级，提高产品质量和生产效率。,增强国际竞争力,随着智能化、绿色化、柔性化等趋势的发展，机械行业将更具国际竞争力，能够在全球市场上占据有利地位。,促进技术创新,机械分析报告揭示了行业内的关键问题和挑战，为技术创新提供了方向和动力。,对行业影响及意义,感谢观看,THANKS,
