切割焊接培训课件教案.pptx

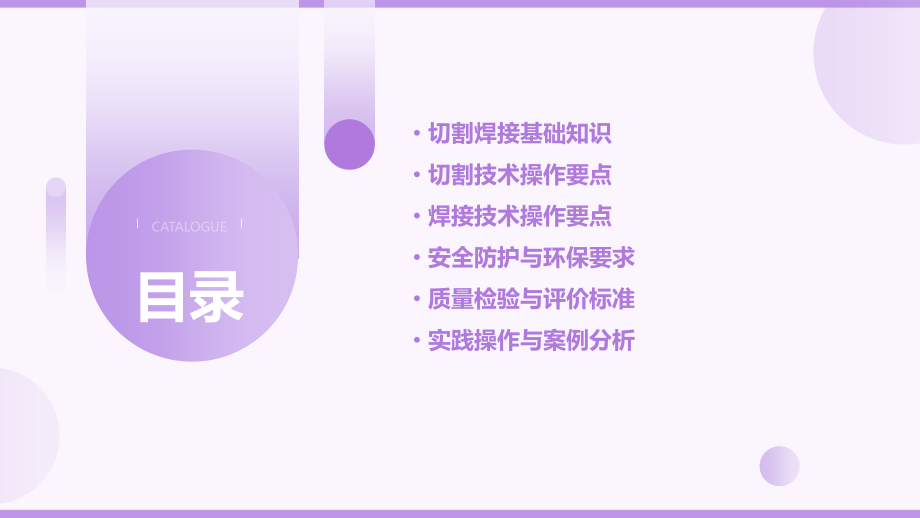

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,切割焊接培训课件教案,CATALOGUE,目录,切割焊接基础知识,切割技术操作要点,焊接技术操作要点,安全防护与环保要求,质量检验与评价标准,实践操作与案例分析,01,切割焊接基础知识,切割焊接定义与分类,利用热能、机械能或化学能等手段将材料分离的过程。,通过加热、加压或两者并用，使两个或多个工件达到原子间结合的一种加工方法。,火焰切割、激光切割、水切割、等离子切割等。,熔化焊、压力焊、钎焊等。,切割定义,焊接定义,切割分类,焊接分类,切割焊接原理及特点,切割原理,通过不同的能源（如氧气、激光、高压水等）将材料加热至熔化或气化，并利用辅助气体将熔化的材料吹走，从而实现材料的分离。,焊接原理,通过加热使材料熔化，并在熔池中加入填充材料，冷却后形成焊缝，从而实现工件的连接。,切割特点,高效、精确、灵活等。,焊接特点,连接强度高、密封性好、变形小等。,常用切割方法,常用焊接方法,切割设备,焊接设备,常用切割焊接方法及设备,01,02,03,04,火焰切割、激光切割、水切割、等离子切割等。,熔化极气体保护焊（MIG/MAG）、钨极氩弧焊（TIG）、埋弧焊、电阻点焊等。,割炬、割嘴、氧气瓶、乙炔瓶（或其他可燃气体瓶）、压力表等。,焊机、焊枪、送丝机构、气瓶（保护气体）、焊接电缆等。,02,切割技术操作要点,火焰切割技术操作,燃气与氧气比例调节,根据切割材料的厚度和种类，合理调节燃气与氧气的比例，以获得最佳的切割效果。,割炬角度与高度,保持割炬与切割面垂直，并根据材料厚度调整割炬高度，以确保切割质量和效率。,预热与穿透,在切割前对材料进行适当预热，有助于提高切割速度和切口质量。同时，要确保割炬穿透力足够，避免切口过宽或挂渣。,03,切割速度与弧压调整,根据材料厚度和切割要求，合理调整切割速度和弧压，以获得最佳的切割效果。,01,气体选择与流量调节,根据切割材料选择合适的等离子气体，并调节气体流量以获得稳定的等离子弧。,02,电极与喷嘴维护,定期检查并更换电极和喷嘴，确保等离子弧的稳定性和切割质量。,等离子切割技术操作,根据切割材料的种类和厚度，选择合适的激光功率和频率，以确保切割质量和效率。,激光功率与频率设置,调整激光焦点位置，使其与材料表面保持适当距离，以获得最佳的切割效果。,焦点位置调整,使用辅助气体（如氧气、氮气等）有助于提高激光切割速度和切口质量。根据材料种类和厚度选择合适的辅助气体及流量。,辅助气体使用,激光切割技术操作,03,焊接技术操作要点,1,2,3,讲解引弧方法、运条技巧和焊条角度，确保焊接过程稳定。,引弧与运条,示范焊缝起头、收尾和连接方法，减少缺陷产生。,焊缝起头、收尾与连接,分析各种位置焊接特点，掌握相应操作技巧。,平焊、立焊、横焊和仰焊,焊条电弧焊技术操作,介绍二氧化碳气体保护焊设备组成及使用方法。,焊接设备使用,焊接参数调整,焊接缺陷预防,讲解如何根据工件厚度和材质调整焊接电流、电压和气体流量。,分析常见焊接缺陷原因，提出预防措施。,03,02,01,二氧化碳气体保护焊技术操作,阐述氩气在焊接过程中的保护作用及影响因素。,氩气保护效果,介绍不同材质钨极特点，讲解钨极磨削和安装方法。,钨极选择与使用,讲解氩弧焊电流、电压、焊接速度和气体流量等工艺参数的设定与调整。,焊接工艺参数,氩弧焊技术操作,04,安全防护与环保要求,穿戴防护服,使用护目镜或面罩,佩戴耳塞或耳罩,呼吸防护,个人安全防护措施,包括防火服、防护鞋、手套、头盔等，以防止火花、飞溅物及高温对皮肤的伤害。,减少噪音对听力的损害。,保护眼睛免受强光、飞溅物的伤害。,在有害气体或烟尘较多的环境下，应佩戴防尘口罩或防毒面具。,明确各级管理人员和操作人员的安全职责，确保安全生产。,实行安全责任制,定期进行安全检查,建立应急预案,及时报告和处理事故,及时发现和消除安全隐患，确保设备、设施处于良好状态。,针对可能发生的火灾、触电、中毒等事故，制定相应的应急处理措施，并定期组织演练。,一旦发生事故，应立即报告并采取有效措施进行处理，防止事态扩大。,现场安全管理制度及应急处理,切割焊接作业应符合国家和地方相关环保法规的要求，如大气污染防治法、噪声污染防治法等。,遵守环保法规,采取有效的废气收集和处理措施，确保废气排放符合国家和地方的排放标准。,控制废气排放,选用低噪音设备、采取隔音措施等，确保噪音排放符合国家和地方的噪音控制标准。,控制噪音污染,对切割焊接过程中产生的废弃物进行分类收集和处理，减少对环境的污染。,废弃物处理,环保法规及排放标准,05,质量检验与评价标准,通过肉眼或放大镜观察焊缝表面是否有裂纹、夹渣、气孔等缺陷。,观察法,使用卡尺、直尺等测量工具检查焊缝余高、宽度、错边等尺寸是否符合要求。,测量法,利用渗透剂渗入焊缝表面缺陷，通过显像剂显示缺陷形态。,渗透法,外观质量检查方法,超声波检测,利用超声波在焊缝中传播遇到缺陷反射的特性，通过接收反射波判断缺陷位置和大小。,射线检测,利用X射线或射线穿透焊缝，在底片上形成黑度不同的影像，从而判断缺陷情况。,磁粉检测,利用磁场对铁磁性材料的磁化作用，在焊缝表面撒上磁粉，通过观察磁粉分布判断缺陷情况。,内部缺陷无损检测方法,质量评价标准,根据焊接工艺评定、产品技术条件和相关标准，制定焊缝外观和内部质量的评价标准。,合格判定,按照质量评价标准对焊缝进行检验，符合标准要求的判定为合格，不符合标准要求的进行返修或报废处理。同时，对于重要焊缝或特殊要求的焊缝，还需进行更严格的检验和判定。,质量评价标准及合格判定,06,实践操作与案例分析,案例一,钢板直线切割操作。涉及工具选择、安全规范、操作步骤和检验标准。,案例二,管道焊接工艺。包括焊接前的准备、焊接过程中的注意事项和焊接后的检验。,案例三,复杂结构件的切割与焊接。展示如何分析结构特点，选择合适的切割和焊接方法，确保质量和效率。,典型案例分析,安全操作规范。强调安全意识，介绍防护用品的使用和危险源的识别。,指导一,基本操作技能训练。包括切割和焊接工具的使用、基本操作方法和技巧。,指导二,实践项目操作。组织学员进行实际项目的操作，培养解决实际问题的能力。,指导三,学员实践操作指导,问题二,如何提高焊接质量和效率？分享经验包括焊接参数的优化、操作技巧的提升等。,问题三,如何选择合适的切割和焊接方法？根据材料类型、厚度、结构特点等因素进行分析和选择。,问题一,如何解决切割过程中遇到的常见问题？解答包括问题原因分析、解决方法及预防措施。,问题解答与经验分享,THANKS,感谢观看,
