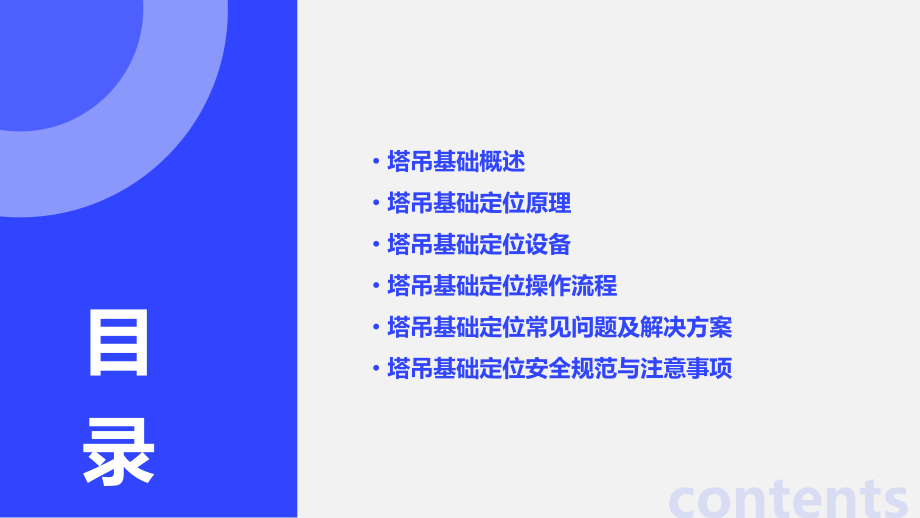

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,塔吊基础定位培训课件,塔吊基础概述,塔吊基础定位原理,塔吊基础定位设备,塔吊基础定位操作流程,塔吊基础定位常见问题及解决方案,塔吊基础定位安全规范与注意事项,contents,目,录,塔吊基础概述,01,塔吊基础是塔式起重机的支撑结构，用于将塔身重量和工作载荷传递到地面，并保持塔吊的稳定性。,定义,根据结构形式和使用环境，塔吊基础可分为独立式、附着式、内爬式和轨道式等。,分类,定义与分类,功能,承载塔吊的全部重量和工作载荷。,保持塔吊的稳定性，防止倾覆或侧翻。,将载荷均匀传递到地基，防止地基沉降或变形。,结构：塔吊基础通常由钢筋混凝土或钢结构组成，包括基础底座、地脚螺栓、支撑梁等部分。,结构与功能,VS,塔吊基础是塔吊安全使用的关键，其稳定性和承载能力直接影响塔吊的工作性能和安全性。一个设计合理、施工规范的塔吊基础能够确保塔吊在各种恶劣环境下的稳定工作，降低事故风险。,应用领域,塔吊基础广泛应用于建筑、桥梁、水利、电力等工程建设领域，特别是在高层建筑和大型基础设施建设中，塔吊基础的作用尤为重要。在这些领域中，塔吊基础需要根据不同的工程需求和地质条件进行个性化设计和施工，以确保工程建设的顺利进行和安全保障。,重要性,重要性及应用领域,塔吊基础定位原理,02,以地球中心为原点，固定于地球上与地球一起旋转的坐标系，用于描述塔吊在地球上的位置。,地球坐标系,局部坐标系,坐标变换,以塔吊基础中心为原点，随塔吊一起运动的坐标系，用于描述塔吊各部件相对于基础的位置。,通过平移、旋转等变换，实现地球坐标系与局部坐标系之间的转换。,03,02,01,坐标系与坐标变换,卫星定位,激光测距,惯性导航,图像识别,定位方法及技术,利用GPS、北斗等卫星导航系统，获取塔吊在地球坐标系中的精确位置。,利用陀螺仪、加速度计等惯性传感器，测量塔吊的运动加速度和角速度，通过积分计算塔吊位置。,通过激光测距仪测量塔吊与周围固定目标之间的距离，结合角度信息计算塔吊位置。,通过摄像头捕捉塔吊周围环境图像，利用图像处理技术识别特征点，计算塔吊位置。,受大气层、多径效应等因素影响，卫星定位存在误差。可采用差分定位技术、多系统融合定位等方法提高定位精度。,卫星定位误差,受环境光、目标反射特性等因素影响，激光测距存在误差。可通过选择合适的激光波长、提高测距仪性能等方法减小误差。,激光测距误差,受传感器精度、温漂等因素影响，惯性导航存在误差。可采用高精度传感器、温度补偿等方法提高导航精度。,惯性导航误差,受光照条件、图像质量等因素影响，图像识别存在误差。可通过图像增强、特征提取等方法提高识别精度。,图像识别误差,误差来源与处理方法,塔吊基础定位设备,03,全站仪,01,全站仪是一种集光、机、电为一体的高技术测量仪器，具有角度测量、距离测量、三维坐标测量等功能。在塔吊基础定位中，全站仪用于精确测量角度和距离，确保塔吊基础的准确定位。,水准仪,02,水准仪是建立水平视线测定地面两点间高差的仪器。在塔吊基础定位中，水准仪用于测量地面高程，确保塔吊基础在同一水平面上。,GPS定位系统,03,GPS定位系统通过接收卫星信号进行定位，具有全球覆盖、高精度、实时性等优点。在塔吊基础定位中，GPS定位系统可用于快速确定塔吊基础的位置。,测量仪器介绍,三脚架是全站仪和水准仪的稳定支撑设备，可确保测量仪器的稳定性和测量精度。,三脚架,对中杆用于在测量过程中快速找到中心点，提高测量效率。,对中杆,棱镜是全站仪的测量反射设备，可将全站仪发出的光线反射回仪器，从而测量出距离和角度。,棱镜,辅助设备配置,设备保养,安全操作,环境适应,团队协作,设备使用注意事项,01,02,03,04,定期对测量仪器进行保养和校准，确保设备的正常运行和测量精度。,在使用测量仪器时，要注意安全操作规范，避免发生意外事故。,在使用测量仪器前，要了解当地的气候和环境条件，选择适合的测量时间和方法。,在进行塔吊基础定位时，要加强团队协作和沟通，确保测量数据的准确性和一致性。,塔吊基础定位操作流程,04,了解塔吊基础定位的基本原理和要求,熟悉测量设备的性能和使用方法,收集相关资料，如塔吊设计图、地质勘察报告等,制定测量计划和方案,01,02,03,04,前期准备工作,01,02,04,现场测量步骤,设置测量控制点，建立测量坐标系,对塔吊基础进行初步定位，确定大致位置,使用测量设备对塔吊基础进行详细测量，记录数据,对测量数据进行现场初步处理，检查数据质量,03,通过以上内容的培训，学员可以掌握塔吊基础定位的基本原理、操作流程和数据处理方法，为今后的实际工作打下坚实基础。,编写测量报告，提出改进意见和建议,根据处理结果，分析塔吊基础定位的准确性,将测量数据导入专业软件进行后处理,对数据进行平差计算，提高定位精度,数据处理与结果分析,塔吊基础定位常见问题及解决方案,05,常见问题类型及原因,基础定位不准确,由于测量误差、地标移动或施工过程中的不当操作，导致塔吊基础定位不准确。,基础承载力不足,地基处理不当、设计参数不合理或施工质量问题，导致基础承载力不足，影响塔吊稳定性。,基础倾斜或沉降,地质条件复杂、地下水影响或施工过程中的不当操作，导致基础倾斜或沉降，威胁塔吊安全。,采用先进的测量设备和技术，提高测量精度，确保基础定位的准确性。,提高测量精度,加强地基处理,优化设计参数,加强施工管理,根据地质勘察结果，采取合适的地基处理方法，如换填、强夯等，提高地基承载力。,根据地质条件和施工要求，合理设计塔吊基础的尺寸、配筋等参数，确保基础的稳定性和安全性。,严格控制施工过程中的质量，确保按照设计要求进行施工，避免不当操作对基础定位的影响。,针对性解决方案,提前进行地质勘察,在塔吊基础施工前，进行详细的地质勘察，了解地质条件，为地基处理和设计提供依据。,加强技术培训,对施工人员进行技术培训，提高其技能水平和安全意识，确保施工过程中的质量和安全。,选择合适的塔吊类型,根据工程需求和地质条件，选择合适的塔吊类型，避免选择不合适的塔吊导致基础定位问题。,建立监测机制,在塔吊基础施工过程中和使用过程中，建立监测机制，定期监测基础的稳定性和安全性，及时发现并处理问题。,预防措施与建议,塔吊基础定位安全规范与注意事项,06,塔吊基础定位前，必须对现场进行勘察，确保地质条件符合施工要求。,在进行塔吊基础定位时，必须采取防止倾覆的措施，如设置防风锚定装置等。,定位过程中，应严格遵守施工图纸和技术规范，确保基础的准确性和稳定性。,定位完成后，应对基础进行全面检查，确保各项参数符合设计要求。,安全操作规范,操作人员必须佩戴安全帽、安全带等个人防护用品。,定期对个人防护用品进行检查和更换，确保其有效性。,在高空作业时，应使用防坠器、安全网等设备，确保人员安全。,加强安全教育和培训，提高操作人员的安全意识和技能水平。,个人防护措施,在进行塔吊基础定位时，应采取防止土壤污染和噪音扰民的措施。,加强对施工废弃物的处理和回收，减少对环境的污染。,环境保护要求,定位完成后，应及时清理施工现场，保持环境整洁。,遵守当地环保法规和相关规定，积极履行企业社会责任。,THANK YOU,
