工地临时用电培训课件模板.pptx

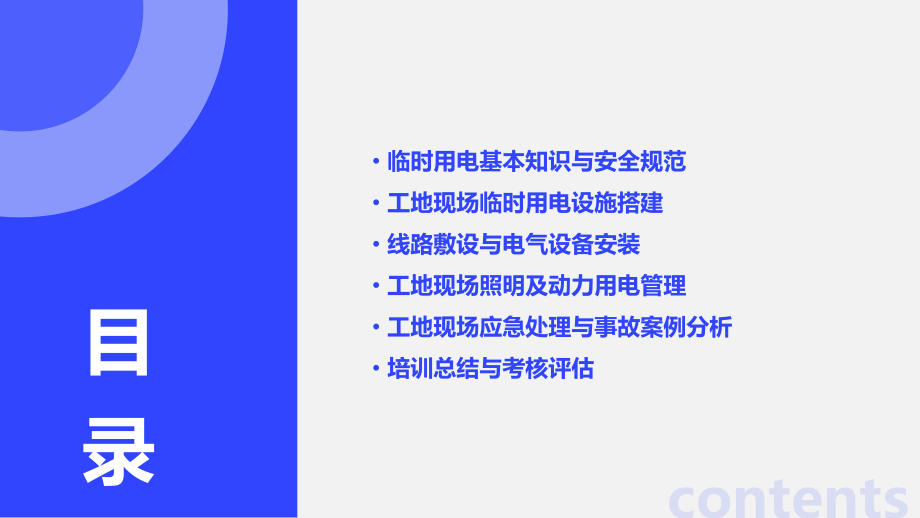

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,工地临时用电培训课件模板,临时用电基本知识与安全规范,工地现场临时用电设施搭建,线路敷设与电气设备安装,工地现场照明及动力用电管理,工地现场应急处理与事故案例分析,培训总结与考核评估,contents,目,录,临时用电基本知识与安全规范,01,指在建筑工地、市政建设、临时设施等场所，为满足施工、生产、生活等需要而临时搭建的用电设施。,临时用电定义,为工地提供动力、照明、电热等必要的电能，保障施工顺利进行。,临时用电作用,临时用电定义及作用,电力法、安全生产法、建设工程安全生产管理条例等。,国家相关法规,施工现场临时用电安全技术规范、低压配电设计规范等。,行业相关标准,相关法规与标准,安全用电原则,采用TN-S接地、接零保护系统；,采用三级配电系统；,安全用电原则与注意事项,采用二级漏电保护系统；,规范电线的敷设和电器的安装使用；,规范电动建筑机械的安全装置和使用条件。,安全用电原则与注意事项,注意事项,电器设备应选用合格产品，并符合国家有关安全标准；,电器设备的安装、使用、维护应遵守相关规定，确保安全可靠；,安全用电原则与注意事项,01,02,安全用电原则与注意事项,加强对电器设备操作人员的培训和管理，提高其安全意识和操作技能。,定期对电器设备进行检查、维护和保养，确保其正常运行；,工地现场临时用电设施搭建,02,根据工地实际情况，合理规划临时用电设施布局，确保用电安全、经济、合理。,总体布局,设备选型,负荷计算,选用符合国家标准和行业规定的电气设备，确保设备质量可靠、性能稳定。,根据工地用电设备功率、使用时间和同时系数等因素，进行负荷计算，确定所需电源容量。,03,02,01,总体布局与设备选型,配电箱、开关箱设置要求,配电箱,设置总配电箱和分配电箱，采用标准配电箱，确保防护等级符合要求，安装位置合理，方便操作和维护。,开关箱,每台用电设备必须设置独立的开关箱，实行“一机一闸一漏一箱”制度，确保设备安全使用。,标识清晰,配电箱、开关箱应标识清晰，标明设备名称、编号、用途、责任人等信息。,保护接零,在TN系统中，电气设备应接零保护，确保故障时及时切断电源，减小故障影响范围。,保护接地,电气设备的外露可导电部分必须可靠接地，接地电阻应符合规范要求，确保人员安全和设备正常运行。,等电位联结,工地现场应采用等电位联结措施，将电气设备外露可导电部分与接地干线或接地极连接，降低接触电压和跨步电压，保障人员安全。,接地、接零保护措施,线路敷设与电气设备安装,03,根据工地实际情况选择合适的线路敷设方式，如架空敷设、地埋敷设等。,线路敷设方式,选用符合国家标准和工地安全要求的电线电缆，确保线路质量和安全性能。,线路材料选择,合理规划线路走向，避免交叉、跨越等不安全因素，减少安全隐患。,线路走向规划,线路敷设方式选择及要求,选择干燥、通风、无腐蚀性气体的室内场所，避免阳光直射和雨淋。,设备安装位置,按照设备说明书和安全操作规程进行安装，确保设备安装牢固、接线正确。,设备安装要求,定期对电气设备进行检查和维护，确保设备正常运行和延长使用寿命。,设备检查与维护,电气设备安装规范与检查,加强安全用电教育，提高员工安全意识和操作技能水平。,安全用电教育,采取必要的安全防护措施，如穿戴绝缘鞋、手套等个人防护用品，使用漏电保护器等电气安全装置。,安全防护措施,建立安全检查制度，定期对工地临时用电系统进行检查和评估，及时发现和消除安全隐患。,安全检查制度,制定触电事故应急预案，明确应急处置措施和人员职责，确保在紧急情况下能够迅速、有效地进行处置。,应急预案制定,防止触电事故发生的措施,工地现场照明及动力用电管理,04,根据工地的实际环境和需求，选择适合的照明灯具，如LED灯、金卤灯等，同时要确保灯具具有足够的亮度和稳定性。,照明灯具的布置应满足工地的照明需求，避免出现过暗或过亮的情况。同时，要根据不同的工作区域和时间段，合理调整灯具的亮度和角度。,照明灯具选型与布置要求,布置要求,选型要求,配置要求,根据工地的实际需求，合理配置动力设备，如发电机、电动机等。要确保设备的功率和性能满足工地的需求，同时要考虑到设备的可靠性和安全性。,使用注意事项,在使用动力设备时，要严格遵守操作规程和安全规范，确保设备的正常运行和使用安全。同时，要定期对设备进行维护和保养，确保设备的稳定性和可靠性。,动力设备配置及使用注意事项,节能环保技术,在工地现场照明和动力用电管理中，应积极采用节能环保技术，如使用高效节能灯具、合理配置动力设备等，以降低能源消耗和减少环境污染。,应用实例,例如，在照明方面可以采用LED灯等高效节能灯具，同时结合智能控制技术，实现照明的自动调节和远程控制。在动力方面，可以采用高效电动机和变频器等技术，提高设备的运行效率和能源利用率。,节能环保技术在照明和动力中应用,工地现场应急处理与事故案例分析,05,在确保自身安全的前提下，迅速找到电源开关并切断电源，或使用绝缘物体将触电者与电源分离。,立即切断电源,保护好现场，等待专业人员到来进行进一步处理。,现场维护,观察触电者的呼吸、心跳和意识状态，判断其受伤程度。,判断触电者情况,如触电者呼吸、心跳停止，应立即进行心肺复苏，包括胸外按压和人工呼吸。,心肺复苏,在施救的同时，拨打120或当地急救电话，说明情况并请求救援。,拨打急救电话,02,01,03,04,05,触电事故应急处理流程,案例二,某施工现场发生一起因违规操作导致的触电事故。事故原因是工人未按规定穿戴防护用品，且在潮湿环境下操作电气设备。,案例三,一起因电气设备故障引发的触电事故。事故原因是设备维护不当，导致绝缘层破损，引发漏电。,案例一,某工地因电线破损导致工人触电身亡。事故原因主要是电线老化、磨损严重，且未及时发现和更换。,常见触电事故案例分析,总结经验教训，提高防范意识,加强电气设备维护与管理,定期检查电气设备的绝缘性能、接地装置等，确保其处于良好状态。,严格遵守安全操作规程,工人应按规定穿戴防护用品，并遵守电气设备的安全操作规程。,提高员工安全意识,通过培训、宣传等方式提高员工对电气安全的认识和重视程度，增强自我防范意识。,完善应急救援机制,建立健全的应急救援机制，包括应急预案的制定、演练和评估等，确保在发生触电事故时能够迅速、有效地进行处置。,培训总结与考核评估,06,03,临时用电系统的维护与保养,介绍系统的日常检查、定期维护和保养流程，确保系统稳定运行。,01,临时用电安全基础知识,包括电气安全、接地与防雷、电气设备安全等方面的基础知识。,02,临时用电设备的安装与使用,重点讲解设备的正确安装方法、使用注意事项以及常见故障排除方法。,培训内容回顾与总结,学员们积极发言，分享自己在培训过程中的学习体会和心得。,分享学习体会,部分学员结合自己的工作实际，分享了在临时用电方面的实践经验。,交流实践经验,针对培训过程中遇到的问题和困难，学员们进行了深入探讨，并提出了相应的解决方案。,探讨问题解决方案,学员心得分享与交流,考核方式,采用闭卷考试的形式，对学员的理论知识和实践技能进行考核。,考核内容,主要包括临时用电安全基础知识、设备的安装与使用、系统的维护与保养等方面的内容。,考核结果,根据考试成绩和平时表现，对学员进行综合评价，并为合格者颁发结业证书。,培训效果考核评估,THANK YOU,
