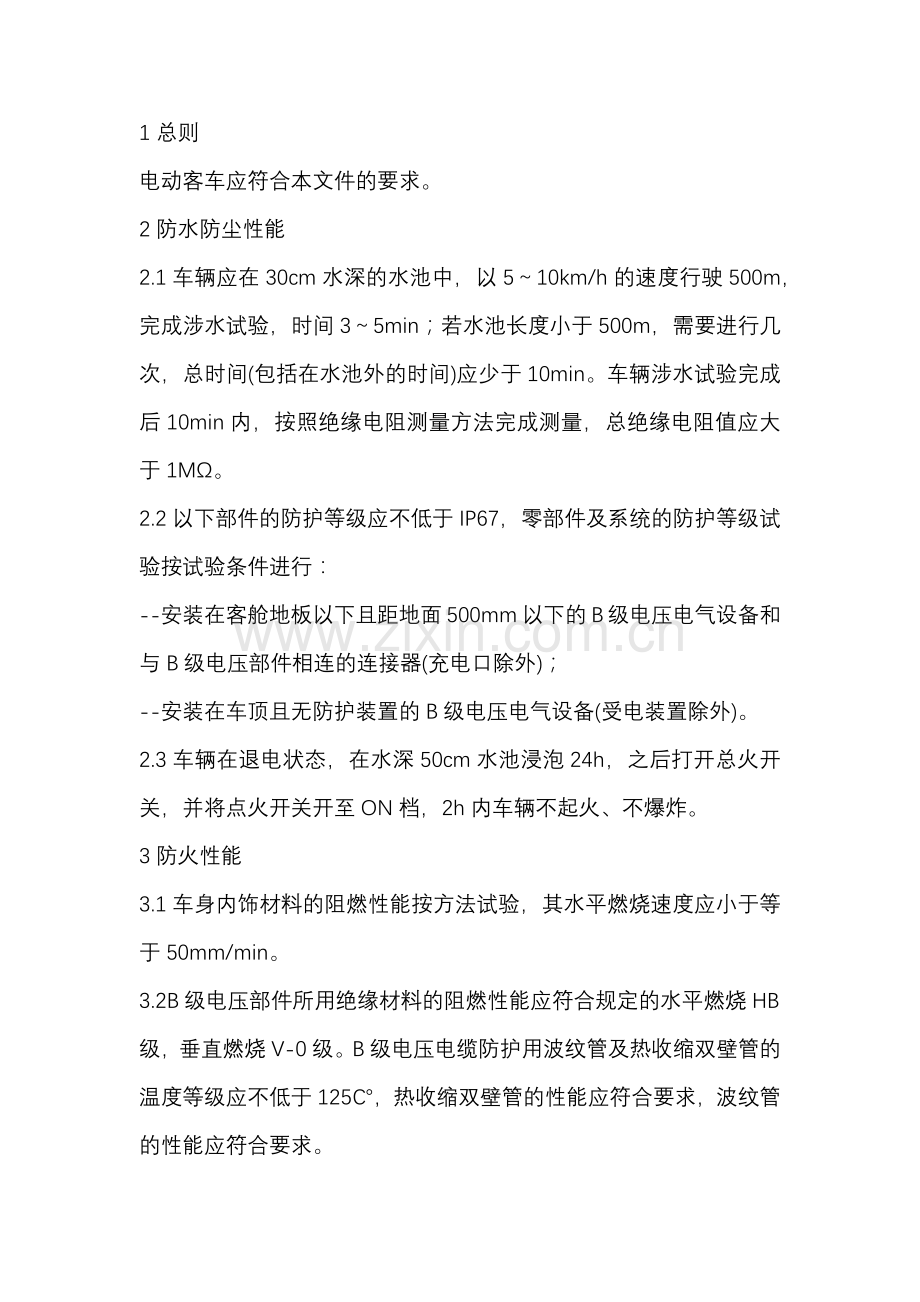

动客车安全技术要求和试验方法.docx

1总则
电动客车应符合本文件的要求。
2防水防尘性能
2.1车辆应在30cm水深的水池中，以5～10km/h的速度行驶500m，完成涉水试验，时间3～5min；若水池长度小于500m，需要进行几次，总时间(包括在水池外的时间)应少于10min。车辆涉水试验完成后10min内，按照绝缘电阻测量方法完成测量，总绝缘电阻值应大于1MΩ。
2.2以下部件的防护等级应不低于IP67，零部件及系统的防护等级试验按试验条件进行：
--安装在客舱地板以下且距地面500mm以下的B级电压电气设备和与B级电压部件相连的连接器(充电口除外)；
--安装在车顶且无防护装置的B级电压电气设备(受电装置除外)。
2.3车辆在退电状态，在水深50cm水池浸泡24h，之后打开总火开关，并将点火开关开至ON档，2h内车辆不起火、不爆炸。
3防火性能
3.1车身内饰材料的阻燃性能按方法试验，其水平燃烧速度应小于等于50mm/min。
3.2B级电压部件所用绝缘材料的阻燃性能应符合规定的水平燃烧HB级，垂直燃烧V-0级。B级电压电缆防护用波纹管及热收缩双壁管的温度等级应不低于125℃，热收缩双壁管的性能应符合要求，波纹管的性能应符合要求。
3.3可充电储能系统内应使用阻燃材料，阻燃材料的阻燃等级应达到规定的水平燃烧HB级，垂直燃烧V-0级。
3.4可充电储能系统(或安装舱体)与客舱之间应使用阻燃隔热材料隔离，阻燃隔热材料的燃烧性能应符合规定的A级要求，并且进行试验，在300℃时导热系数应小于等于0.04W/(m·K)。
3.5发动机舱(若有)应装备发动机舱自动灭火装置，启动工作时应能通过声或光信号向驾驶人报警。
3.6可充电储能系统应具备火灾检测自动报警功能，应在驾驶区给驾驶员提供声或光报警信号。
4可充电储能系统
4.1蓄电池单元按照附录A的热失控测试条件进行试验，测试对象不应发生起火、爆炸。
4.2可充电储能系统按照附录B的热失控扩展测试条件进行试验，测试对象应满足如下要求：
a)如果未发生热失控，试验通过。为了确保热失控扩展不会发生，检测机构需证明采用三种触发方法，均不会发生热失控；
b)如果发生热失控，但是热事故信号发出后5min内没有发生外部起火或爆炸，且没有烟气进入乘客舱，试验通过。上述结论应在不拆卸测试样品的前提下通过肉眼来进行判断。
4.3可充电储能系统安装舱体应与客舱隔离(引风装置除外)，保证乘客不能触及到可充电储能系统。若从客舱引风为可充电储能系统调节温度，则引风口应配置烟雾控制装置，保证有害气体不能从进风口进入客舱。
4.4可充电储能系统应安装维修开关和熔断器。
4.5蓄电池包应设有泄压和透气装置，泄压压力不大于50kPa。
5控制系统
5.1整车控制系统应保证当制动信号和加速信号同时发生时，应只响应制动信号。
5.2车辆在行驶过程中，出现需要整车主动断B级高压电的车辆异常情况时，在车速大于5km/h时应保持转向系统维持助力状态或至少保持转向助力状态30s后再断B级电。
6车载终端和远程监控
6.1车辆应安装车载终端，并实现和监控平台数据通讯。
7充电安全
7.1整车具备多个充电接口时，充电时不工作的充电接口应不带电。
7.2车辆的充电插座应设置温度监控装置，该装置应能根据温度变化传送相应信号给车辆，用于实现车辆接口的温度监测和过温保护功能。
8车辆碰撞防护要求
8.1若有可充电储能系统未安装在车辆顶部，则应进行碰撞试验。
8.2车辆在碰撞试验后应符合要求。
8.3当需要考核碰撞防护性能的车型，与已经通过碰撞试验的车型相比，同时满足以下四个条件时，可免于碰撞防护试验。
--可充电储能系统能量相同或减小；
--箱体结构相同或加强；
--箱体安装结构相同或加强；
--电池包安装区域的车体结构不变或加强(结构开口尺寸相同或变小)。
8.4若电动客车需进行上部结构强度验证试验，应在其可充电储能系统荷电量(SOC)30%～50%且处于上电状态下进行试验，试验后应符合要求。
