线切割质量分析报告.pptx

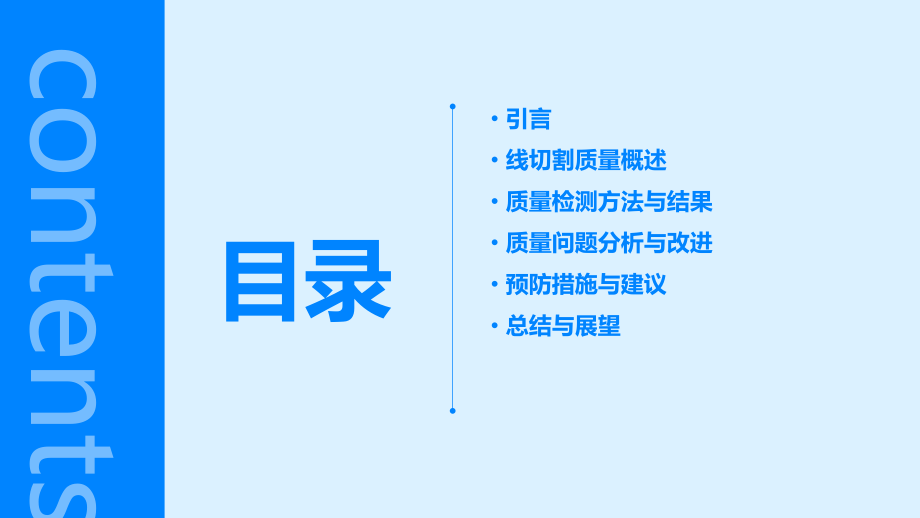

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,线切割质量分析报告,contents,目录,引言,线切割质量概述,质量检测方法与结果,质量问题分析与改进,预防措施与建议,总结与展望,引言,01,CATALOGUE,本报告旨在分析线切割质量，识别存在的问题，提出改进措施，以提高产品质量和生产效率。,目的,线切割作为一种重要的加工方法，在制造业中广泛应用。然而，由于多种因素的影响，线切割质量往往存在不稳定性和一致性差的问题。因此，对线切割质量进行深入分析，找出影响质量的关键因素，对于提高产品质量和生产效率具有重要意义。,背景,报告目的和背景,时间范围,本报告分析的时间范围为过去一年内进行的线切割加工过程。,空间范围,本报告涉及的生产线包括所有使用线切割设备的车间和生产线。,分析内容,本报告将重点分析线切割加工过程中的质量问题，包括切割精度、表面质量、切割效率等方面。同时，还将探讨影响线切割质量的因素，如设备状态、工艺参数、操作人员技能等。,报告范围,线切割质量概述,02,CATALOGUE,线切割原理,线切割是一种通过细金属丝（通常是钨丝或钼丝）作为电极，在工件与电极之间施加脉冲电压，产生火花放电并腐蚀工件材料，从而达到切割目的的加工方法。,线切割工艺,包括穿丝、校直、定位、装夹、启动、加工、停机、取件等步骤。其中，穿丝是将金属丝穿过工件上的预留孔；校直是确保金属丝在加工过程中保持直线；定位是确定切割起点和终点；装夹是将工件固定在机床工作台上；启动后开始加工；加工完成后停机并取件。,线切割原理及工艺,VS,线切割加工的质量标准主要包括尺寸精度、表面粗糙度、形状精度和位置精度等。其中，尺寸精度要求达到图纸规定的公差范围；表面粗糙度应满足产品外观和使用性能的要求；形状精度要求切割后的工件形状与图纸相符；位置精度要求切割后的工件各部位相对位置准确。,质量要求,为确保线切割质量，要求操作人员具备熟练的操作技能，能够正确设置加工参数和处理异常情况；同时，要求机床设备保持良好的运行状态，定期进行维护保养，以确保加工过程的稳定性和可靠性。,质量标准,质量标准和要求,第二季度,第一季度,第四季度,第三季度,设备因素,材料因素,操作因素,环境因素,影响因素分析,机床的精度、稳定性以及控制系统的性能对线切割质量有直接影响。例如，机床导轨磨损、丝杠间隙过大等都会导致加工精度降低。,工件的材质、硬度、厚度等对线切割质量也有影响。不同材质和硬度的工件需要采用不同的加工参数，否则可能导致切割速度过慢、电极丝磨损过快等问题。,操作人员的技能水平和经验对线切割质量至关重要。不熟练的操作可能导致定位不准确、装夹不牢固等问题，进而影响加工质量。,环境温度、湿度以及振动等环境因素也可能对线切割质量产生影响。例如，过高的温度可能导致机床热变形，进而影响加工精度。,质量检测方法与结果,03,CATALOGUE,1,2,3,通过目视或使用放大镜等工具，检查线切割产品的表面质量，如是否有裂纹、毛刺、变形等缺陷。,外观检测,使用卡尺、千分尺等测量工具，对产品的关键尺寸进行测量，以评估其尺寸精度是否符合要求。,尺寸检测,通过特定的试验设备和方法，如拉伸试验、硬度测试等，检测线切割产品的物理性能和机械性能。,性能检测,检测方法介绍,外观检测结果,大部分产品表面质量良好，无明显缺陷；少数产品存在轻微毛刺和划痕，但不影响使用。,尺寸检测结果,所有产品的关键尺寸均符合设计要求，尺寸精度较高。,性能检测结果,产品的物理性能和机械性能均达到或超过预期标准，满足使用要求。,检测结果展示,针对存在轻微毛刺和划痕的产品，经分析认为可能是切割参数设置不当或刀具磨损所致。建议优化切割参数并及时更换刀具。,在性能检测中，发现部分产品的硬度略低于预期标准。经过进一步分析，原因可能是热处理工艺参数不合理。建议调整热处理工艺参数以提高产品硬度。,问题诊断与定位,质量问题分析与改进,04,CATALOGUE,断线问题,切割参数设置不当，如电流、电压、线速度等。,切割液浓度、温度、流量等不合适。,常见问题及原因分析,03,切割参数不匹配，如进给速度过快。,01,切割材料存在杂质或硬度不均。,02,切割面质量差,常见问题及原因分析,常见问题及原因分析,01,02,03,导轮磨损严重，导致线张力不稳定。,设备故障,切割液选择不当或喷嘴堵塞。,控制系统故障，如伺服驱动异常。,电气元件老化，如电容、电阻等。,机械部件磨损，如轴承、导轨等。,常见问题及原因分析,1,2,3,针对断线问题,优化切割参数，根据材料特性和厚度调整电流、电压和线速度。,定期检查和更换切割液，确保其浓度、温度和流量处于合适范围。,针对性改进措施提,01,02,03,对切割材料进行预处理，如去除杂质、调整硬度等。,针对切割面质量差问题,调整切割参数，降低进给速度，提高切割精度。,针对性改进措施提,针对性改进措施提,01,选择合适的切割液，定期清洗喷嘴，确保喷嘴畅通。,02,定期检查并更换导轮，确保线张力稳定。,针对设备故障问题,03,针对性改进措施提,加强设备维护和保养，定期检查控制系统、机械部件和电气元件的运行状态。,建立设备故障预警机制，及时发现并处理潜在故障。,提高操作人员技能水平，确保设备操作规范。,断线率降低,通过优化切割参数和定期维护设备，断线率显著降低，提高了生产效率。,切割面质量提升,调整切割参数和选用合适的切割液后，切割面质量明显改善，满足了产品质量要求。,设备故障率下降,加强设备维护和保养后，设备故障率明显降低，减少了维修成本和停机时间。,改进效果评估,预防措施与建议,05,CATALOGUE,建立定期的设备检查制度，包括对机床、控制系统、切割头等关键部件的定期检查，确保设备处于良好状态。,定期检查,根据设备使用情况和历史故障记录，制定预防性维修计划，对易损件进行定期更换，减少故障发生的可能性。,预防性维修,定期对设备进行清洁、润滑、紧固等保养工作，确保设备正常运行，提高设备使用寿命。,设备保养,预防性维护计划制定,规范宣传,通过宣传册、标语、安全警示牌等方式，向员工宣传线切割操作规范和安全知识，提高员工的安全意识。,考核与奖惩,建立线切割操作规范的考核制度，对遵守规范的员工给予奖励，对违反规范的员工进行惩罚，形成良好的安全文化氛围。,操作培训,对新员工和转岗员工进行线切割操作规范培训，确保他们掌握正确的操作方法和安全注意事项。,操作规范培训与宣传,鼓励员工提出线切割技术创新和改进建议，通过技术研讨会、专利申请等方式，推动技术创新成果的转化和应用。,技术创新,关注行业最新技术和设备发展动态，及时评估现有设备的性能和适应性，对老旧设备进行升级改造或更新换代，提高设备的先进性和稳定性。,设备升级,积极与同行业企业、科研机构等开展合作交流，共享技术资源和经验成果，提升企业在行业内的竞争力和影响力。,合作与交流,技术创新及设备升级探讨,总结与展望,06,CATALOGUE,本次报告总结回顾,01,介绍了线切割技术的基本原理、应用领域和发展历程。,02,分析了线切割质量的主要影响因素，包括设备精度、工艺参数、材料特性等。,03,总结了提高线切割质量的关键技术和方法，如优化工艺参数、改进切割算法、采用高性能材料等。,04,通过实验数据和案例分析，验证了所提方法和技术的有效性和可行性。,随着智能制造和工业互联网的快速发展，线切割技术将与先进制造技术深度融合，实现智能化、网络化、柔性化生产。,高精度、高效率、高可靠性将成为线切割技术的发展方向，同时需要关注环保、节能等可持续发展要求。,新材料、新工艺的不断涌现，将为线切割技术带来新的挑战和机遇，需要不断创新和突破。,01,02,03,未来发展趋势预测,深入研究线切割机理和工艺规律，提高切割精度和效率，减少材料浪费和环境污染。,推动产学研用合作，加强人才培养和技术交流，促进线切割技术的普及和应用。,持续改进方向和目标设定,加强设备研发和技术创新，提高设备稳定性和可靠性，降低维护成本和故障率。,关注国际前沿技术和市场动态，积极拓展海外市场和应用领域，提升我国线切割技术的国际竞争力。,THANKS,感谢观看,
