灯饰的耐压测试培训课件.pptx

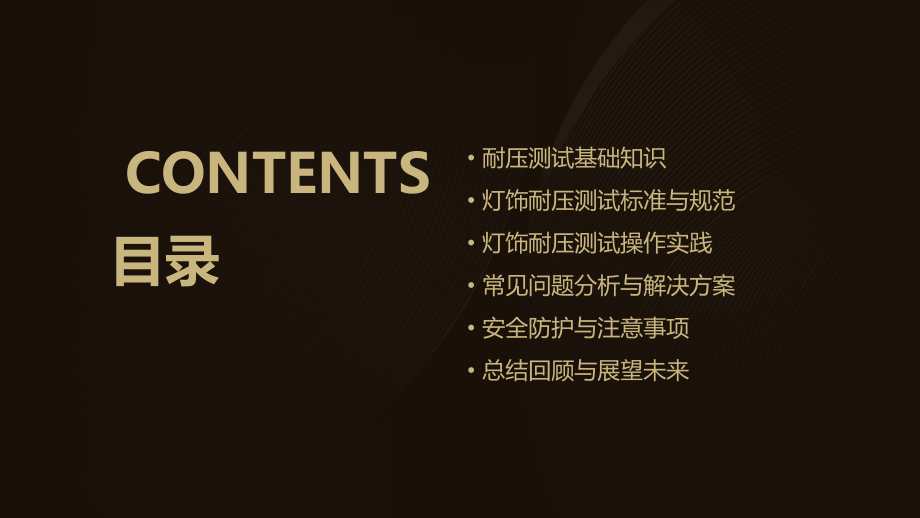

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,灯饰的耐压测试培训课件,目录,耐压测试基础知识,灯饰耐压测试标准与规范,灯饰耐压测试操作实践,常见问题分析与解决方案,安全防护与注意事项,总结回顾与展望未来,CONTENTS,01,耐压测试基础知识,CHAPTER,耐压测试是一种通过施加高电压来检测灯饰电气绝缘性能的测试方法。,耐压测试定义,确保灯饰产品在使用过程中能够承受正常工作电压以外的过电压，避免因电气绝缘失效而引发的安全事故。,耐压测试目的,耐压测试定义与目的,耐压测试通过模拟过电压条件，将高电压施加在灯饰产品的两个电极之间，观察是否出现击穿现象来判断产品的电气绝缘性能。,根据灯饰产品的不同特点和要求，可以采用交流耐压测试、直流耐压测试、脉冲耐压测试等方法。,耐压测试原理及方法,耐压测试方法,耐压测试原理,高压发生器,电压表,电流表,击穿保护装置,常见耐压测试设备介绍,01,02,03,04,用于产生高电压的装置，通常采用变压器或电子升压器实现。,用于测量施加在灯饰产品上的电压值，确保测试电压的准确性和稳定性。,用于监测灯饰产品在耐压测试过程中的电流变化，以判断产品是否存在漏电等安全隐患。,在灯饰产品发生击穿时，能够迅速切断测试电路，保护测试设备和人员安全。,02,灯饰耐压测试标准与规范,CHAPTER,IEC 60598系列标准是国际上通用的灯饰安全标准，其中包含了灯饰的耐压测试要求。,国际电工委员会(IEC)标准,EN 60598系列是欧盟采用的灯饰安全标准，与IEC 60598系列标准相似，但有一些额外的国家特定要求。,欧盟(CE)标准,UL 1598是美国保险商试验所(UL)制定的灯饰安全标准，其耐压测试要求与IEC和EN标准有所不同。,美国(UL)标准,GB 7000系列标准是中国采用的灯饰安全标准，其耐压测试要求与其他国际标准基本一致。,中国(GB)标准,国内外灯饰耐压测试标准概述,具体测试要求及操作流程,测试设备,使用符合相关标准的耐压测试仪，确保测试设备的准确性和可靠性。,测试电压,根据灯饰的额定电压和绝缘等级，选择合适的测试电压。通常，测试电压为灯饰额定电压的两倍加上1000V。,测试时间,在施加测试电压的情况下，持续一定的时间，一般为1分钟。,操作流程,将灯饰样品放置在耐压测试仪的测试台上。,连接测试仪器的电极，确保电极与灯饰的带电部分和接地部分良好接触。,具体测试要求及操作流程,01,02,具体测试要求及操作流程,开始测试，观察测试过程中的现象和测试结果。,设置测试仪器的参数，包括测试电压、测试时间和报警阈值等。,合格判定依据：在耐压测试过程中，如果灯饰样品没有出现击穿、闪络或异常发热等现象，且漏电流小于规定的限值，则判定为合格。,不合格处理：如果灯饰样品在耐压测试中不合格，需要进行以下处理,对不合格样品进行详细的分析和记录，找出不合格的原因。,针对不合格原因，采取相应的纠正措施，如改进设计、更换材料或加强生产过程控制等。,对纠正措施后的样品进行重新测试，确保问题得到有效解决。,合格判定依据与不合格处理,03,灯饰耐压测试操作实践,CHAPTER,选择具有代表性的灯饰样品，确保其完好无损且符合测试要求。,样品准备,设备连接,安全防护,将灯饰样品正确连接至耐压测试设备，确保连接牢固且无松动现象。,在操作前，确保已采取必要的安全防护措施，如佩戴绝缘手套、使用绝缘垫等。,03,02,01,样品准备与设备连接,根据灯饰的额定电压和电流，合理设置耐压测试设备的电压、电流和时间等参数。,参数设置,在测试过程中，根据样品的特性和实际表现，适时调整参数以获得更准确的测试结果。,调整技巧,确保在调整参数时遵循设备操作规范，避免因误操作导致设备损坏或测试结果失真。,注意事项,参数设置与调整技巧,数据分析,对测试数据进行统计分析，找出可能存在的问题和潜在风险点。,数据记录,详细记录每次测试的电压、电流、时间以及灯饰样品的表现情况，如是否出现击穿、闪烁等现象。,报告编写,根据测试结果和分析情况，编写详细的耐压测试报告，包括测试目的、方法、结果、结论和建议等部分。确保报告内容准确、客观且具有参考价值。,数据记录、分析及报告编写,04,常见问题分析与解决方案,CHAPTER,检查电源插头是否插好，电源线是否损坏，保险丝是否熔断。,设备无法启动,校准测试设备，检查测试夹具是否松动或损坏，确认测试参数设置是否正确。,测试数据不准确,立即停止使用，检查设备内部是否有异物或损坏部件，及时清理或维修。,设备出现异常噪音,设备故障排查及维修方法,测试参数设置错误,核对测试参数，确保其符合产品规格和测试标准，避免因参数设置不当导致测试结果失真。,测试过程中断,记录中断时的测试数据，分析中断原因并采取措施避免类似情况再次发生，重新进行测试并记录完整数据。,测试样品未正确放置,重新放置样品，确保其与测试夹具紧密接触，避免因接触不良导致测试结果异常。,操作失误导致结果异常处理,优化灯饰结构设计,选用高性能材料,强化生产工艺控制,定期进行耐压测试,提高灯饰耐压性能优化建议,通过改进灯饰的结构设计，提高其承受压力的能力，如增加支撑部件、优化连接结构等。,严格控制灯饰的生产工艺，确保每个生产环节都符合质量要求，避免因工艺问题导致耐压性能下降。,采用耐压性能更好的材料制作灯饰，如增强型塑料、金属等，以提高其整体耐压性能。,定期对灯饰进行耐压测试，及时发现并处理潜在问题，确保其在使用过程中保持良好的耐压性能。,05,安全防护与注意事项,CHAPTER,在进行灯饰耐压测试时，测试人员必须穿戴完整的防护服，包括绝缘鞋、绝缘手套、防护眼镜等，以防止电击和飞溅物伤害。,穿戴防护服,在测试过程中，测试人员应与高压设备保持一定的安全距离，避免触电危险。,保持安全距离,测试人员应严禁触摸未绝缘的裸露导体部分，以防触电。,禁止触摸裸露导体,个人安全防护措施,1,2,3,在使用耐压测试设备前，应对设备进行全面检查，确保设备完好无损、接线正确，以及各项安全保护措施到位。,使用前检查,测试人员应严格按照耐压测试设备的操作规程进行测试，不得随意更改测试参数或忽略任何步骤。,严格按照操作规程进行,耐压测试设备应定期进行维护保养，确保设备始终处于良好状态，提高测试的准确性和安全性。,设备定期维护,设备安全使用规定,立即切断电源,01,在测试过程中遇到紧急情况时，测试人员应立即切断电源，停止测试。,采取急救措施,02,如有人员受伤，应立即采取急救措施，如止血、包扎等，并及时拨打急救电话。,上报相关部门,03,测试人员应及时将紧急情况上报给相关部门，以便及时采取措施进行处理和调查。同时，应保留好现场证据，以便后续分析原因和责任追究。,紧急情况应对方案,06,总结回顾与展望未来,CHAPTER,掌握耐压测试的基本概念、原理及目的，了解灯饰产品耐压性能的重要性。,耐压测试的基本原理,耐压测试的设备与操作,耐压测试的标准与规范,常见问题分析与解决,熟悉耐压测试设备的结构、功能及操作方法，能够正确、安全地使用测试设备。,了解国内外关于灯饰产品耐压测试的标准和规范，掌握耐压测试的合格判定方法。,总结在耐压测试过程中遇到的常见问题，分析原因并给出相应的解决方案。,关键知识点总结回顾,随着科技的不断发展，灯饰产品的智能化程度将不断提高，耐压测试技术也将更加智能化，提高测试效率和准确性。,智能化技术的应用,随着全球对环保意识的加强，灯饰产品的环保性能将成为重要指标，耐压测试技术也需要适应这一趋势，推动绿色环保的测试方法和技术的发展。,绿色环保要求的提高,消费者对灯饰产品的个性化需求不断增加，灯饰产品的种类和样式将更加多样化，耐压测试技术需要适应不同产品的测试需求。,个性化定制需求的增加,行业发展趋势预测,03,参与行业交流和合作,积极参加行业内的交流和合作活动，与同行分享经验和知识，共同推动行业的发展和进步。,01,持续学习新知识,关注行业动态，学习最新的耐压测试技术和标准，不断提高自己的专业知识和技能水平。,02,加强实践操作能力,通过实际操作和案例分析，加强自己的实践操作能力，提高解决问题的能力和效率。,不断提升自身专业能力,感谢观看,THANKS,
