精密机械装配培训课件.pptx

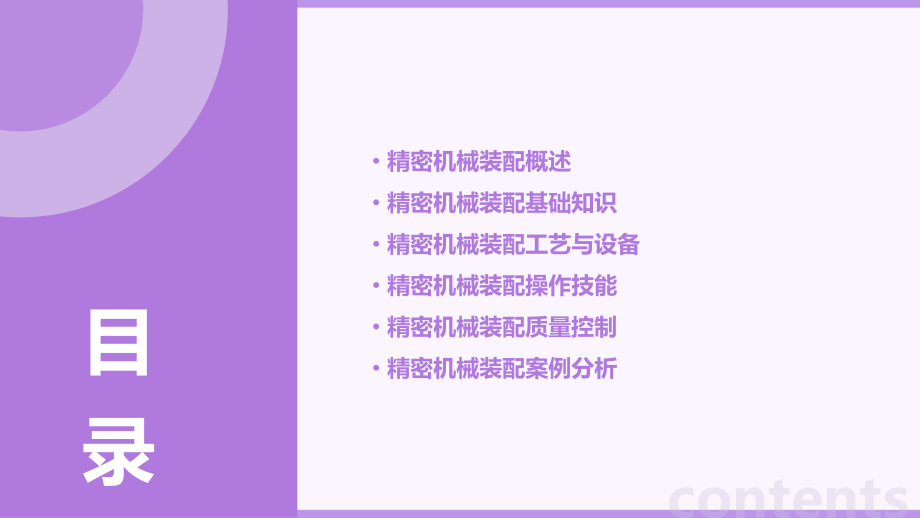

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,精密机械装配培训课件,精密机械装配概述,精密机械装配基础知识,精密机械装配工艺与设备,精密机械装配操作技能,精密机械装配质量控制,精密机械装配案例分析,contents,目,录,01,精密机械装配概述,精密机械装配是指将机械零件、部件、组件等按照设计要求和技术标准，通过精密测量、调整、试配、紧固等工艺过程，组装成具有一定功能、精度和稳定性的机械产品的过程。,精密机械装配具有高精度、高效率、高稳定性等特点，需要采用先进的工艺方法、设备和检测手段，确保装配质量和效率。,定义与特点,精密机械装配是机械制造过程中的重要环节，直接影响机械产品的性能、精度和可靠性。,精密机械装配能够提高机械产品的生产效率和质量，降低生产成本和不良率，增强企业的市场竞争力。,精密机械装配对于提高国家制造业水平和推动工业发展具有重要意义。,精密机械装配的重要性,航空航天领域,汽车制造领域,仪器仪表领域,医疗器械领域,精密机械装配的应用领域,航空航天产品对机械零件的精度和稳定性要求极高，精密机械装配在该领域具有广泛应用。,仪器仪表产品对精度和稳定性要求很高，精密机械装配在该领域具有重要地位。,汽车制造需要大量的机械零件和部件，精密机械装配能够提高汽车的生产效率和质量。,医疗器械产品对精度和安全性要求很高，精密机械装配在该领域应用广泛，如手术器械、牙科设备等。,02,精密机械装配基础知识,学习制图的基本原理、方法和规范，掌握绘制机械零件图和装配图的基本技能。,制图基础知识,识图能力训练,CAD软件应用,通过解读典型机械零件图和装配图，培养学员的空间想象能力和图形理解能力。,介绍CAD软件在机械制图中的应用，提高学员的计算机辅助设计能力。,03,02,01,机械制图与识图,公差配合基本概念,测量技术基础知识,形状和位置公差,表面粗糙度,公差配合与测量技术,01,02,03,04,学习公差配合的基本原理和分类，了解公差与配合的选择原则。,掌握常用测量工具的使用方法，了解测量误差的来源和减小方法。,学习形状和位置公差的基本概念、标注方法和检测方法。,了解表面粗糙度的评定参数和标注方法，掌握表面粗糙度的测量方法。,学习金属材料的分类、性能特点和选用原则。,金属材料基础知识,了解钢的热处理原理、工艺和应用，掌握常见热处理方法的特点和作用。,钢的热处理,学习有色金属及其合金的性能特点和应用范围，了解有色金属的热处理方法。,有色金属及其合金,介绍新型金属材料、复合材料等非传统材料的特点和应用前景。,新型材料简介,金属材料及热处理,03,精密机械装配工艺与设备,去除零件表面的油污、锈蚀和其他杂质，保证装配质量。,零件清洗,对零件的尺寸、形状、位置精度等进行检查，确保符合装配要求。,零件检查,根据装配需要，准备相应的工具、量具和夹具等。,装配工具准备,装配前的准备工作,制定详细的装配工艺流程，包括零件的组装顺序、连接方式、紧固力矩等。,工艺流程,规定每个工序的操作方法、注意事项和质量要求，确保装配过程的一致性和稳定性。,操作规范,在关键工序设置检验和测试环节，对装配质量进行实时监控和反馈。,检验与测试,装配工艺流程及规范,精密装配设备介绍,用于零件的精密加工和检测，保证零件的加工精度和表面质量。,采用自动化设备和传感器，实现零件的自动识别和定位，提高装配效率和一致性。,针对特定零件和装配要求，设计专用的夹具和量具，确保装配精度和质量。,采用先进的检测技术和测量设备，对装配质量进行全面检测和评估。,高精度机床,自动化装配线,专用夹具和量具,检测与测量设备,04,精密机械装配操作技能,检测工具,使用显微镜、计量尺等精密检测工具，对零件尺寸、形状、表面粗糙度等进行详细检查。,清洗方法,包括溶剂清洗、超声波清洗等，确保零件表面无油污、杂质等。,清洗与检测标准,遵循行业或企业相关标准，确保零件清洗和检测质量符合要求。,零件清洗与检测,按照装配图纸和工艺要求，合理安排零件组装顺序。,组装顺序,装配方法,调试过程,调试标准,采用压装、铆接、螺纹连接等装配方法，确保零件装配牢固可靠。,对装配完成的设备进行调试，检查设备运行是否平稳、有无异常噪音、温升等。,根据设备性能参数和行业标准，制定调试标准，确保设备性能达到预期要求。,零件组装与调试,定期检查设备运行情况，及时清理设备表面灰尘、杂质等。,日常维护,按照设备保养计划，对设备进行定期润滑、紧固、调整等保养操作。,定期保养,设备出现故障时，及时分析故障原因并进行排除，确保设备恢复正常运行。,故障排除,对设备维护与保养情况进行详细记录，为设备长期稳定运行提供有力保障。,维护与保养记录,设备维护与保养,05,精密机械装配质量控制,根据产品设计图纸、技术要求和行业标准，制定详细的质量检验标准，包括尺寸精度、形位公差、表面质量等方面。,质量检验标准,采用量具、检具和测量仪器等工具，对产品的各项质量特性进行检验，如使用卡尺、千分尺等量具测量尺寸，利用投影仪检测形位公差等。,检验方法,建立完善的检验流程，包括首检、巡检、完工检等环节，确保每个工序的质量得到有效控制。,检验流程,质量检验标准与方法,不合格品的处理与预防措施,不合格品处理,对于检验出的不合格品，应及时进行标识、隔离和记录，按照不合格品处理程序进行评审、处置和追溯。,原因分析,针对不合格品产生的原因进行深入分析，找出根本原因，为后续预防措施的制定提供依据。,预防措施,根据原因分析结果，制定相应的预防措施，如优化工艺流程、提高员工技能水平、加强设备维护等，以降低不合格品的产生。,持续改进与提高产品质量,数据分析,定期对产品质量数据进行统计分析，找出质量波动的原因和规律，为持续改进提供依据。,技术创新,鼓励技术创新和工艺改进，引入先进的加工技术和设备，提高生产效率和产品质量。,员工培训,加强员工技能培训和质量意识教育，提高员工整体素质和工作质量。,持续改进,建立持续改进机制，鼓励员工提出改进意见和建议，不断完善质量管理体系和产品质量水平。,06,精密机械装配案例分析,齿轮箱的结构与功能,详细介绍齿轮箱的主要组成部分，如齿轮、轴承、箱体等，并分析其在机械设备中的重要作用。,关键装配技术,重点讲解齿轮箱装配过程中的关键技术，如齿轮啮合调整、轴承游隙调整、密封件安装等。,装配工艺流程,详细阐述高精度齿轮箱的装配工艺流程，包括清洗、检查、预装、总装、调试等步骤。,质量控制与检测,介绍齿轮箱装配过程中的质量控制措施和检测方法，如齿轮啮合质量检测、轴承游隙检测、箱体密封性检测等。,案例一：高精度齿轮箱的装配,案例二：复杂机械结构的装配与调试,复杂机械结构的特点,装配前的准备工作,装配过程中的注意事项,调试与检测,分析复杂机械结构的特点，如零部件数量多、结构紧凑、精度要求高等。,阐述在装配复杂机械结构前需要进行的准备工作，如了解产品结构、准备工具和量具、熟悉装配工艺等。,详细讲解在装配过程中需要注意的事项，如保持清洁、避免磕碰、正确安装密封件等。,介绍复杂机械结构装配完成后的调试和检测方法，如空载试车、负载试车、精度检测等。,故障原因分析,分析各种故障产生的原因，如设计不合理、材料选用不当、加工精度不足等。,预防措施与建议,提出预防故障发生的措施和建议，如加强维护保养、提高操作水平、改进设计结构等。,故障排除方法,针对不同的故障类型，提供相应的排除方法，如更换磨损件、调整间隙、重新安装密封件等。,常见故障类型,列举精密机械装配过程中常见的故障类型，如齿轮磨损、轴承损坏、密封件泄漏等。,案例三：典型故障分析与排除方法,THANKS,感谢观看,
