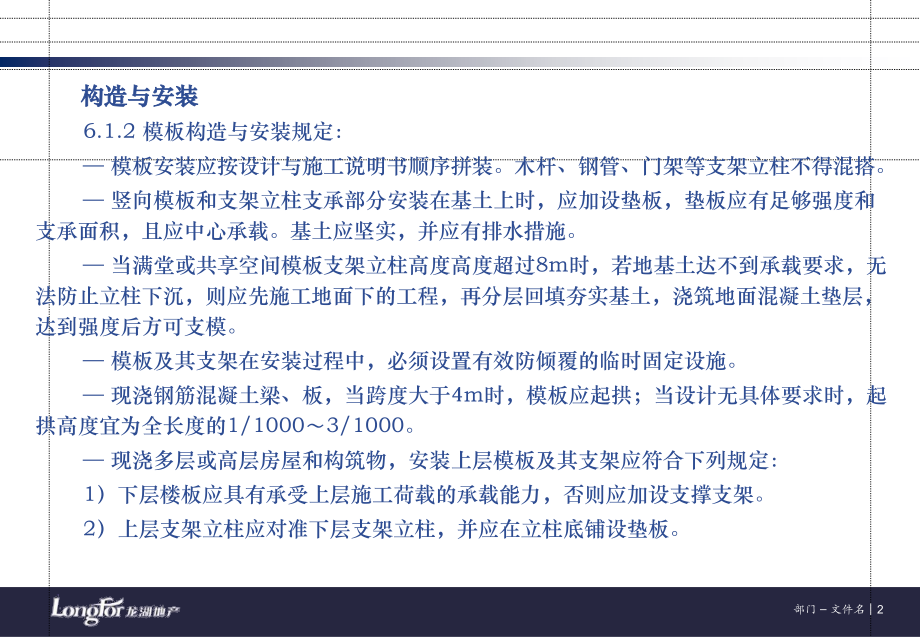

,*,部门,文件名,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,三、模板及支撑体系,（以建筑工程现浇砼普遍采用扣件式钢管支撑和胶合模板体系为主）,建筑施工模板安全技术规程,（,JGJ162-2008,）,设计及技术准备,5.1.2,模板及其支架的设计：,应具有足够的承载能力、刚度和稳定性，应能可靠地承受新浇混凝土的自重、侧压力和施工过程中所产生的荷载及风荷载。,构造应简单，装拆方便，便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求,6.1.1,模板安装前必须做好的安全技术准备工作：,应审查模板的结构设计与施工说明书中的荷载、计算方法、节点构造和安全措施，设计审批手续应齐全。,应进行全面的安全技术交底，操作班应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。,构造与安装,6.1.2,模板构造与安装规定：,模板安装应按设计与施工说明书顺序拼装。木杆、钢管、门架等支架立柱不得混搭。,竖向模板和支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施。,当满堂或共享空间模板支架立柱高度高度超过,8m,时，若地基土达不到承载要求，无法防止立柱下沉，则应先施工地面下的工程，再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可支模。,模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。,现浇钢筋混凝土梁、板，当跨度大于,4m,时，模板应起拱；当设计无具体要求时，起拱高度宜为全长度的,1/1000,3/1000,。,现浇多层或高层房屋和构筑物，安装上层模板及其支架应符合下列规定：,1,）下层楼板应具有承受上层施工荷载的承载能力，否则应加设支撑支架。,2,）上层支架立柱应对准下层支架立柱，并应在立柱底铺设垫板。,模板及支撑,扣件式钢管支撑、胶合板模板体系基本构造,支 架 搭 设,扣件式钢管支撑立杆，底部、中部、顶部纵横水平杆基本构造,8m,以下满堂模板支架立柱剪刀撑设置,模板支撑系统各杆件的间距均应经设计计算确定，最大步距不得大于1.8m。住宅工程（层高3.2m内）的模板立柱架设构造间距,：梁宽方向不宜大于,1.0m，梁跨方向不宜大于1.2m，步距宜控制在1.2m 1.5m。,1.5m,1.0m,1.2m,6.1.2,支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施。,场地硬化后搭设支撑系统立杆、扫地杆,土面搭设支撑系统立杆垫枋、扫地杆,6.1.9 在立柱底距地面200mm高处，沿纵横水平方向按纵下横上的程序设扫地杆。,搭设纵横扫地杆,楼面支架扫地杆搭设,斜屋面支架搭设,后浇带支架独立搭设,现浇多层或高层房屋，安装上层模板及其支架规定：,1,）下层楼板应具有承受上层施工荷载的承载能力，否则应加设支撑支架。,2,）上层支架立柱应对准下层支架立柱，并应在立柱底铺设垫板。,模 板 安 装,混凝土结构工程施工质量验收规范,（,GB50204-2002,）,4.1.2,在浇筑混凝土之前，应对模板工程进行验收。,模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。发生异常情况时，应按施工技术方案及时进行处理。,4.2.3,模板安装应满足下列要求,:,模板的接缝不应漏浆，在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。,模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂。,浇筑混凝土前，模板内的杂物应清理干净。,对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。,检验方法：观察。,4.2.5,对跨度不小于,4m,的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的,1/1000,3/1000,。,检验方法：水准仪或拉线钢尺检查。,4.2.6,固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合表,4.2.6,的规定。,检验方法：钢尺检查。,项 目,允许偏差（,mm,）,预埋钢板中心线位置,3,预埋管、预留孔中心线位置,3,插筋,中心线位置,5,外露长度,+10,，,0,预埋螺栓,中心线位置,2,外露长度,+10,，,0,预留洞,中心线位置,+10,尺 寸,+10,，,0,表,4.2.6,预埋件和预留孔洞的允许偏差,注：检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。,4.2.7,现浇结构模板允许安装的偏差应符合表4.2.7 的规定。,项 目,允许偏差（,mm,）,检验方法,轴线位置,5,钢尺检查,底模上表面标高,5,水准仪或拉线、钢尺检查,截面内部尺寸,基础,10,钢尺检查,柱、墙、梁,+4,，,-5,钢尺检查,层高垂直度,不大于,5m,6,经纬仪或吊线、钢尺检查,大于,5m,8,经纬仪或吊线、钢尺检查,相邻两板表面高低差,2,钢尺检查,表面平整度,5,2m,靠尺和塞尺检查,表,4.2.7,现浇结构模板安装的允许偏差及检验方法,注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。,钢管夹具固定柱模,钢管夹具加对拉螺杆固定柱模,梯步施工缝设置在上三步处的支模、砼接缝成型,施工缝关模板前,界面凿毛处理,梁、板模板安装平直几何尺寸控制正确,井字梁、板模安装平直，,几何尺寸控制正确,抗渗砼墙模板安装，先在,模板的穿墙止水螺杆孔处,加设,50,50,15mm,木垫块,抗渗砼墙模板安装固定用对拉止水螺杆,柱模板安装定位,后置钢筋销,楼层模板控制标高测设,按测设的控制标高拉线检查板模安装标高,现场制作筒体定型模板,梯步模板安装,门廊拱形模板安装,高低跨梁板模固定支撑安装,模板接缝应不漏浆，大于,2mm,缝嵌贴发泡条处理,不同强度等级砼浇筑部位分界临时支挡,后浇带留设梁部位采用密目钢丝网和钢筋隔挡,梁筋绑扎后的井字梁板模安装外观,模 板 拆 除,4.3.1 底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合表4.3.1 的规定。,检验方法,：检查同条件养护试件强度试验报告。,构件类型,构件跨度（,m,）,达到设计的混凝土立方体抗压强度标准值的百分率（,%,）,板,2,50,2,，,8,75,8,100,梁、拱、壳,8,75,8,100,悬臂构件,100,表,4.3.1,底模拆除时的混凝土强度要求,4.3.3,后浇带模板的拆除和支顶应按施工技术方案执行。,检验方法：观察。,4.3.4,侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。,检验方法：观察。,4.3.5,模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。,检验方法：观察。,
