技术交底路堑边坡拱形骨架浆砌片石解析.docx

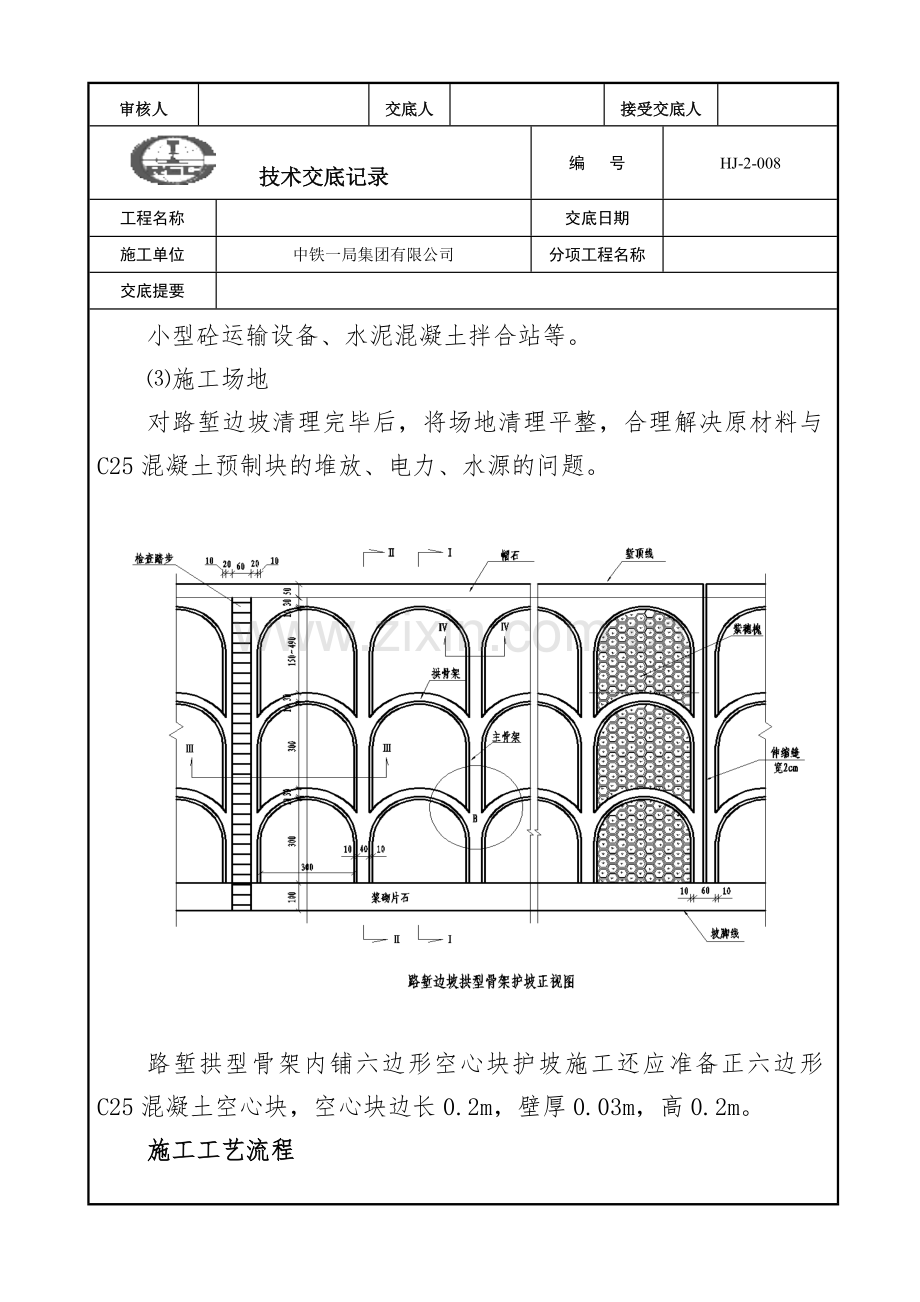

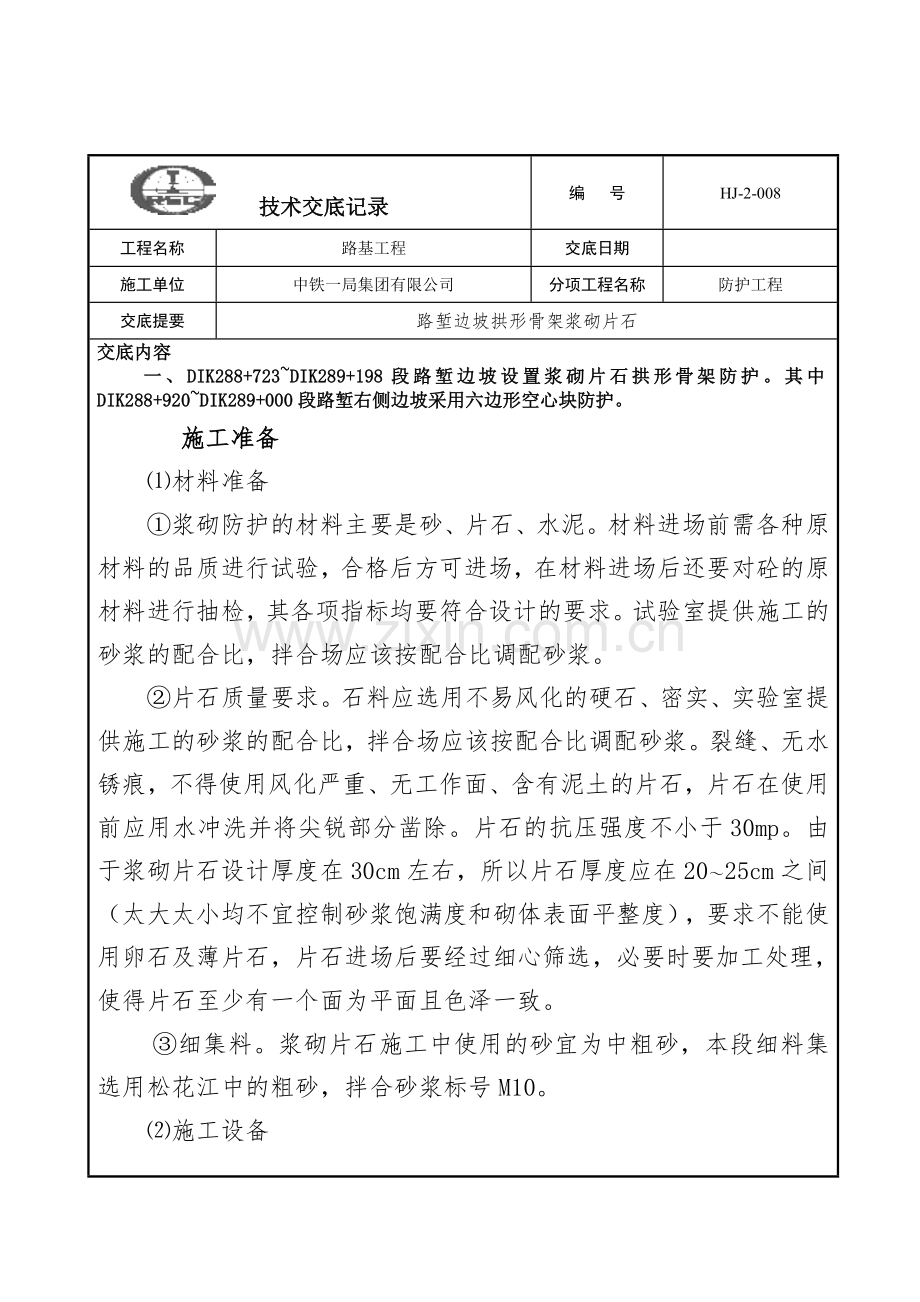

技术交底记录编 号HJ-2-008工程名称路基工程交底日期施工单位中铁一局集团有限公司分项工程名称防护工程交底提要路堑边坡拱形骨架浆砌片石交底内容 一、DIK288+723DIK289+198段路堑边坡设置浆砌片石拱形骨架防护。其中DIK288+920DIK289+000段路堑右侧边坡采用六边形空心块防护。 施工准备材料准备浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。片石质量要求。石料应选用不易风化的硬石、密实、实验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30mp。由于浆砌片石设计厚度在30cm左右，所以片石厚度应在2025cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。 细集料。浆砌片石施工中使用的砂宜为中粗砂，本段细料集选用松花江中的粗砂，拌合砂浆标号M10。施工设备审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要小型砼运输设备、水泥混凝土拌合站等。施工场地对路堑边坡清理完毕后，将场地清理平整，合理解决原材料与C25混凝土预制块的堆放、电力、水源的问题。 路堑拱型骨架内铺六边形空心块护坡施工还应准备正六边形C25混凝土空心块，空心块边长0.2m，壁厚0.03m，高0.2m。施工工艺流程审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要 坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面整修经验收合格后，方可进行下道工序施工。测量放线按设计图纸对拱型骨架轮廓进行放样，并用钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下60cm。对于拱圈圆弧部分基槽的开挖，应选用较小的工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为60cm，宽为68cm，护脚采用M10浆砌片石砌筑。砌筑帽石在坡顶设长为1.0m、厚为0.3m的M10浆砌片石帽石，坡顶以下0.5m长范围内，此奥用0.3m后M10浆砌片石防护。片石浇拱型骨架拱型骨架净距宽高=3m3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽，截水槽部分采用C25素混凝土预制块砌筑，尺寸为0.3m（长）0.25m（宽）0.1m（厚），外露0.1m，埋入坡面0.15m。拱圈两层骨架时，由下至上进行施工，防护路段剩余长度不足一个拱圈时，路堤坡脚处采用半个拱型骨架或部分拱型补充。检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。依照本段边坡最长跨度小于100m，设一道检修踏步。检修踏步净宽60cm，最大厚度60cm。踏步高度20cm，台阶下设置铺砌。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要施工技术要求拱型骨架净距宽高=3m3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽0.1m，宽0.1m。骨架以M10水泥砂浆砌片石砌筑，截水槽部分采用C25素混凝土预制块砌筑，尺寸0.3（长）0.25m（宽）0.1m（厚），外漏0.1m，埋入坡面0.15m。每34个拱型主骨架中间设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋（或沥青木板），深0.2m。为便于养护，在适当位置设宽0.6m、厚0.6m的M10水泥砂浆砌片石踏步。六边形空心块内种植紫穗槐，为保证植被成活率，骨架内应回填耕植土。骨架基础采用矩形，顶宽0.6m，底宽0.68m，深0.6m。施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置。不足一个完整拱时，路堤坡脚处采用半个拱型或部分拱型补充。骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要骨架内填土坡面与骨架坡面保持一致。骨架片石石料应质地坚硬、不易风化、无裂纹，形状不受限制，但片石中部尺寸应不小于15cm。砌筑前应将石料表面泥土冲洗干净。施工时要求水泥砂浆饱满，采用挤浆法分层、分段砌筑。骨架应与截水槽同时施工，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。种紫穗槐宜在其适宜生长的季节进行，同时在种植初期应加强灌溉以保证成活率。骨架护坡应与边坡贴紧，无孔洞，骨架施工要达到整体美观效果，线条整齐、流畅。砌体沉降缝或伸缩缝的预留与塞封质量要符合设计要求，接缝平直、塞缝严密。开挖基础时必须定出骨架基础位置，并拉线，开挖时必须以拉线为参考，避免超挖和少挖。施工技术控制 浆的拌合根据批准的理论配合比和现场砂的含水量确定施工配合比。砂浆的拌制应采用机械集中拌合，拌合时间一般为35min。若砂浆用量较少，也可采用人工拌合，但计量应准确，必须保证拌合均匀，检验拌合34遍。砂浆的运输机械应不漏水，避免砂浆在运输过程中离析、泌水，审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要如发现离析应重新拌合。为保证砂浆的一定稠度和和易性，已拌合的砂浆应尽快用完，对于以凝固的砂浆，不准加水重新拌合使用。 石的砌筑在砌筑边坡时，应须边坡自底向顶依次分层砌筑，砌筑前应先将片石浇水湿润，以实现和砂浆的较好粘结。如果砌体基面石质，则在砌筑前还应将基面润湿，然后铺上砂浆坐浆砌筑第一层片石；如果基面为土质或有砂、碎石垫层时，应将基面夯实整平，在砌筑第一层片石时可不采用坐浆，直接砌筑。第一层片石应大面朝向基面，以保证和基面有足够接触面积，如果片石和基面有空隙，应填以砂浆或小石块。在进行第二层片石砌筑时，必须采用坐浆砌筑，即先在第一层适当厚度的砂浆，然后按放第二层片石，并保证片石之间无脱空及石块直接接触的情况。同层内的每一块片石应尽量咬合，不同层间片石错缝应合理，竖缝应错开布置，除沉降缝外，不得上下贯通，砌缝宽度一般不大于40mm。以砂浆灌缝时，应保证砂浆饱满，如果石缝较宽，可用小石子堵塞，并灌以砂浆后捣实。在砌筑路基边坡、桥涵锥坡及边沟时，片石不宜“立砌”（即将片石垂直于基面的方向摆放），以免因砌缝多而影响砌体的整体强度。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要 缝及养生为保证浆砌片石砌体的整体强度，防止砌体渗水漏水，避免冲蚀，应及时进行勾缝。勾缝形式可用凸缝或凹缝，有时也采用平缝（不提倡平缝），勾缝应嵌入到砌缝隙内不小于2cm，严禁勾“假缝”。砌体砂浆凝固之后即开始养生，养护期限视温度而定，一般不少7d。砌体在养生期内，应保温，一般应洒水养护，但当温度低于5时，禁止向砌体洒水，只能保温。砌体养护时，应用草袋覆盖，也可以用沿线土覆盖，养生期后再将土清除。砌体缺陷的处理在检查浆砌片石砌筑质量时，应首先查看砌体的外观质量，如果砌体勾缝假缝较多，砌块间砌缝雨水冲蚀后产生空隙，则可能砌体内部砂浆不饱满或砂浆拌和不均匀，水泥用量偏少，强度偏低等；如果发现砌体有渗水现象，表面特别是砌缝处潮湿，则可能砌体内部砂浆不饱满、水泥用量偏少，强度不足，砌体厚度达不到设计要求；进行破坏性检查中，在撬动一块片石时，其相邻片石有随之松动现象，则可能砌体强度较低，砌筑厚度不足，砌体内部片石之间砂浆偏少或粘结不好，对于这些缺陷，根据实际情况予以处理，如果强度很低，应将砌体拆除后重新砌筑，如果问题不严重，可采用灌浆的方法进行补审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要强。对于存在“假缝”现象的路段，应将“假缝”凿除后重新勾缝，对于勾缝脱落的路段也应将勾缝凿除后重新勾缝隙。夏季、雨季和冬季施工砌体在夏天温度较高时施工时应对砂浆进行控制，砂浆拌和后应在于2-3小时内完，已凝固的砂浆不能二次拌和使用。砌体雨季施工应避免砂浆凝固前受雨水冲蚀，工作场地应准备防雨设施。浆砌片石在冬季施工时应避免受冻，因此要做好砌体砌筑和养护的保温措施，必要时可将砂子和水加温或采用抗冻砂浆砌筑。施工质量验收标准 审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要 施工安全及注意事项1、 开挖时应分段分层开挖、支护。作业面应相互错开，严禁上下重叠作业。2、 在岩层走向，倾向不利于边坡及施工安全的地段，应顺层或加固后开挖，并采取减弱施工震动的措施。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要3、 开挖应自上而下进行，严禁掏底开挖。4、 滑坡地段应核查滑坡范围，并设置安全警示标志，根据现场情况设置围挡等防护措施。施工期间应由专人负责滑坡体的监测。5、 严禁在滑坡影响范围内设置临时生产、生活设施，停放机械，堆放机具等。6、 在滑坡段应分段跳槽开挖，严禁大段拉槽开挖，并随挖、随砌、随填并夯实。审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人 技术交底记录编 号HJ-2-008工程名称交底日期施工单位中铁一局集团有限公司分项工程名称交底提要审核人交底人接受交底人施工人员签字表序号人员签字备注序号人员签字备注119220321422523624725826927102811291230133114321533163417351836
