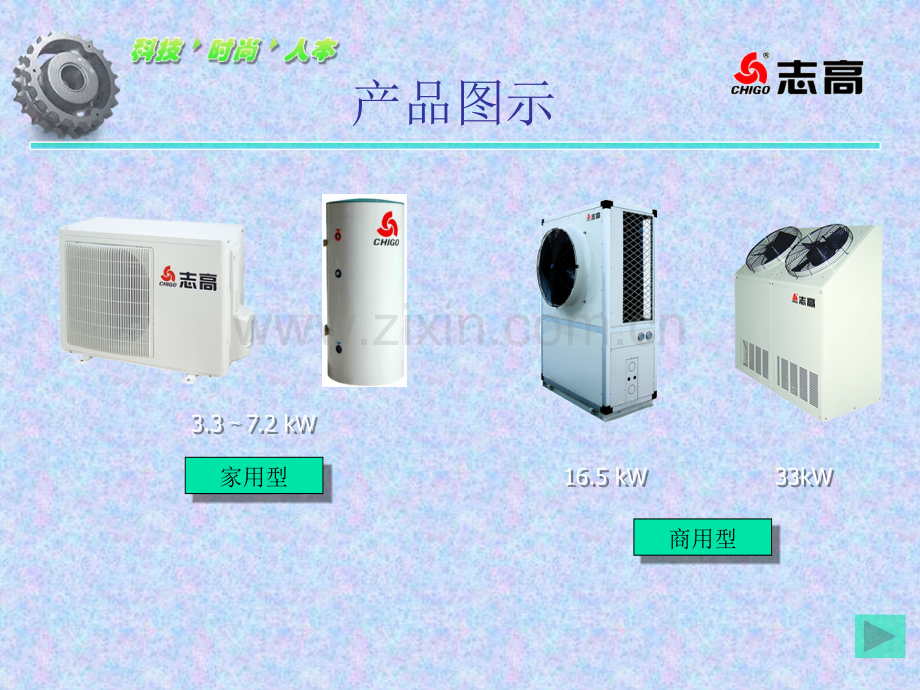

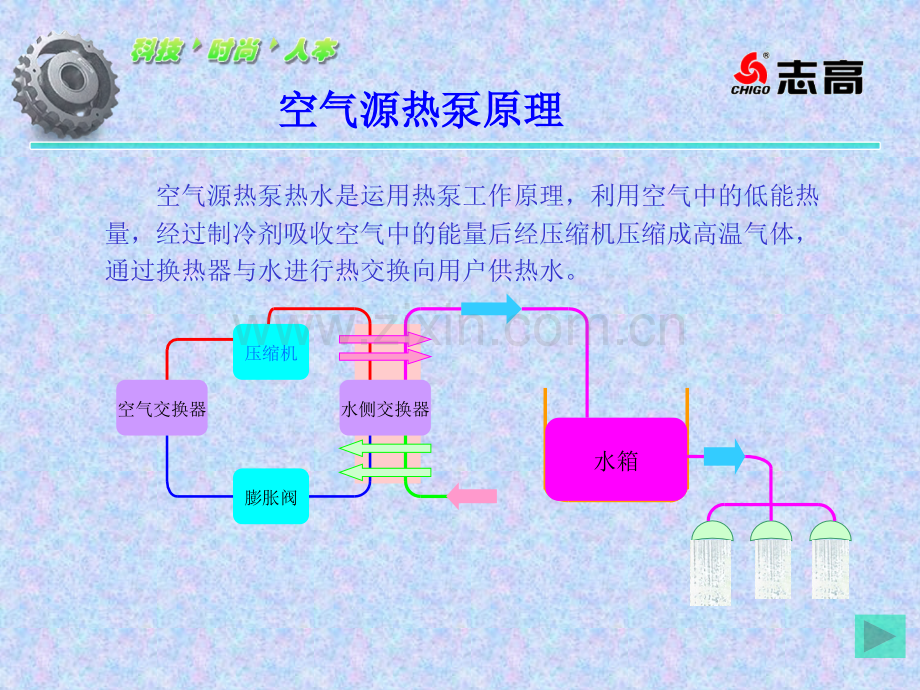

产品图示3.33.37.2 kW7.2 kW家用型商用型16.5 kW16.5 kW33kW33kW空气源热泵原理空气源热泵原理空气交换器压缩机膨胀阀水侧交换器水箱 空气源热泵热水是运用热泵工作原理，利用空气中的低能热量，经过制冷剂吸收空气中的能量后经压缩机压缩成高温气体，通过换热器与水进行热交换向用户供热水。家用型原理图家用型原理图主要配置及特点 压缩机压缩机 家用型采用转子式压缩机，运动部件少，噪音小，输气系数高，性能优良。四通阀四通阀改变制冷剂流动方向，实现制冷制热的转换。高压开关高压开关 检测压缩机的排气的压力情况，出现异常时将关闭系统，保护压缩机。四通阀四通阀家用型原理图及主要配置家用型原理图及主要配置水箱水箱 具有一定承压能力的加热容器，并能储存热水。具有良好的保温效果与水接触的部件为：不锈钢内胆（材料SUS304），紫铜管。这两种材料均为水管工程中常用材料，符合国家卫生水标准。水箱进出水采用下进上出的形式，冷水经过加热后才能从出水口流出；在保温状态下，冷水不会进入水箱内与热水混合。家用型原理图及主要配置家用型原理图及主要配置出水口进水口排污口制冷剂出口制冷剂进口紫铜管不锈钢内胆紫铜管制冷剂进口制冷剂出口出水口家用型水箱示意图家用型水箱示意图进水口排污口镁棒作用n1.阴极保护：牺牲阳极的阴极保护也就是说镁棒充当热水器内胆的挡箭牌，有效的防止内胆腐蚀，达到延长热水器的寿命 n 2.软化水的作用 注：阴极保护，是一个电化学专业术语，它是给需要保护 的金属补充大量的电子，使被保护金属整体处于电子过剩的状态,使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。主机主机冷媒管道冷媒管道冷水进水管冷水进水管冷冷热热水水混混合阀合阀家用型产品安装示意图家用型产品安装示意图截止阀家用型系统流程示意图商用型系统原理图商用型原理图及主要配置商用型原理图及主要配置 主要配置及特点压缩机压缩机全封闭式涡旋压缩机、知名品牌、柔性设计、低噪音、高能效、运行稳定四通阀四通阀改变制冷剂流动方向，实现空气源热泵的冷暖两用。气液分离器气液分离器将进入压缩机气体中混合的液体分离，避免液体进入压缩机，影响压缩机性能。商用型原理图及主要配置商用型原理图及主要配置冷媒压力控制器冷媒压力控制器通过监测冷凝器中压力的变化来控制冷却水的流量，保证出水温度。热力膨胀阀热力膨胀阀 制冷系统中的节流装置，在其两端制冷剂由液体变为气体，实现系统的制冷效果；还可以跟据管道内制冷剂的温度，调节制冷剂的流量，调节系统的制冷能力。储液器储液器 储存由冷凝器而来的制冷剂液体，调节系统中制冷剂流量的大小。商用型原理图及主要配置商用型原理图及主要配置商用型系统流程图商用型系统流程示意图商用型产品安装示意图商用型产品安装示意图冷水进水管冷水进水管主机主机水泵水泵 热水箱热水箱主机主机用用水水开关开关用用水水开关开关用用水水开关开关安装注意事项安装注意事项1、主机水管连接处的钣金经过特别设计，在安装时可将水管附近的内部支撑钣金去掉，即可获得大量的安装空间。2、管道安装过程中应保持管道内壁的干净，避免杂物进入管道中。3、安装水箱的时候应考虑基础的承重能力，不宜采用过大的水箱。4、大型热水工程系统，如果有必要时进行选型安装膨胀水箱。1、先检查机组参数设置情况，根据当地的使用条件可适当调整参数设置.2、检查电动阀的灵活度，避免因为安装不规范或者异物卡住电动阀.3、检查各个部件的安装情况，确认系统的保护设置能正常运行.4、系统运行前，需先将管道内的空气排出.调试注意事项调试注意事项常见故障及排除方法常见故障及排除方法n1、故障处理前的检查n检查供电电源n检查供电线路是否有电源n检查电压是否在规定范围内（额定电压的10%）n检查电源地线和零线接线是否正确n检查水箱、室外机之间的引线和连接线n检查引线绝缘体是否受到损坏n检查引线和连接器的连接是否牢固n检查连接线的连接是否正确n附表：故障处理分析方法附表：故障处理分析方法互动交流Q&AQ1:空气源热泵热水器需要用电，运行费用会不会很高？空气源热泵热水器需要用电，运行费用会不会很高？A1:空气源热泵热水器不同于电热水器，电热水器是用电发热管直接将电能转换为热能加热冷水，电热转换效率为95左右。但空气源热泵热水器所消耗的电能是带动热泵工作，仅起到促使热媒循环运动的作用，由于大量空气中的热量进入体系，使热水得到的能量远远大于热泵消耗的电能，这两个能量之比可达到3倍以上，即电热转换率高达到300以上。也就是说：空气源热泵热水器系统加热水的主要能源是来自周围的空气，使用相当于电热水器所耗的1/3或1/4的电能就可以得到足够的热水，运行费用显然远远低于电热水器或电锅炉。Q&AQ2:太阳能热水器是现在比较流行的一种节能环保型热水太阳能热水器是现在比较流行的一种节能环保型热水器，空气源热泵热水器与之相比有什么不同？器，空气源热泵热水器与之相比有什么不同？A2:空气源热泵热水器与太阳能热水器都是利用自然环保能源产生热水的装置，但它们有着本质的区别。n空气源热泵热水器是以空气热量为能源的，但它获取能量的方式是主动的，因而不受阴天下雨白天黑夜影响。n太阳能热水器获得能量的方式是被动的，它依靠太阳光直接辐射才有较好的效果，因而只能在晴天里才能够产生热水，其它时间必须依赖传统加热方式如：电热辅助；柴油炉辅助；煤气炉辅助；空气源热泵热水器辅助等。Q&AQ3:空气源热泵热水器与其它热水器相比有什么优点？空气源热泵热水器与其它热水器相比有什么优点？A3:运行费用最低：空气热泵热水器高效、节能，运行成本约为电热水器的1/31/4，燃油、燃气热水设备的1/2，电辅助太阳热水器的2/3。n符合环保要求：绝大多数城市对环保要求越来越高，不仅禁止高灰尘煤而且对有味的柴油也将逐步取缔。煤气、电及自然能源都是积极倡导和推广的。n较煤气热水系统综合投资小：煤气热水系统水仅需要比较贵的燃气热水设备，而且交纳大笔增容费及设备安装费。这就使燃气热水系统投资非常惊人。n运行安全：空气源热泵热水器无可燃气体，也不直接用电加热水，绝对安全。Q&AQ4:空气源热泵热水器在寒冷的冬季空气温度非常低时能空气源热泵热水器在寒冷的冬季空气温度非常低时能否使用？水温能够加热到多少？能效比为多少？否使用？水温能够加热到多少？能效比为多少？A4:根据空气源热泵热水器的工作原理，热媒在吸热器内的最低蒸发温度可降到零下30以下，很少有环境气温比它还低的地区。但由于温度过低时，容易在吸热器上结冻而封堵空气通道，降低传热效果，而且过小的温差也减少对空气热量的吸收。空气源热泵热水器采取了自动电热除霜装置，使主机可以在0以上的环境温度下正常运行。在这种恶劣气候条件下水温仍能够达到要求，能效比不低于2.7。Q&AQ5:空气源热泵热水器在空气源热泵热水器在-10以下的环境下不能够很好以下的环境下不能够很好的工作，是否可以认为凡有零度以下气温的地区都不的工作，是否可以认为凡有零度以下气温的地区都不能够使用？能够使用？A5:不能这样说，这是因为在中国的绝大多数地区气温低于-10的天数是非常少的，即使在长江以南大部分地区气温低于-10的天数也不超过1个月，而且多是在夜间。基于上述情况，空气源热泵热水器系统可配置电辅助加热系统，当气温过低时辅助加热系统自动启动，确保提供足够的热水。但因工作时间很短，费用也不会很高。换句话说空气源热泵热水器在全年绝大多数时间里为客户节约了大量的运行费用。Q&AQ6:空气源热泵热水器操作与维护是否容易掌握？空气源热泵热水器操作与维护是否容易掌握？A6:空气源热泵热水器空调器比较接近，因此只要是维修空调设备的人员参照设备说明书就可以进行维护。普通电工只要进行空调技术培训就可以上岗，当然这只是针对一些大型并要根据用量的大小经常调节的用热水单位而言的，而家用空气源热泵热水器，就无须担心维护了，因为它是全自动运行，且状况稳定，无须经常调节。Q&AQ7:志高家用型热泵热水器与商用型热泵热水器有哪些主要配置？A7:家用型热泵热水器主要有压缩机、四通阀、高压开关、水箱商用型热泵热水器主要有压缩机、四通阀、气液分离器、储液器、热力膨胀阀、电磁阀、冷媒压力控制器Q&AQ8:家用型标配水箱中与水接触的部件有哪些？A8:不锈钢内胆（材料304），紫铜管换热器Q&AQ9:家用型标配水箱有多少个管口？说明各管口的名称？A9:5个管口，分别是进、出水管口，排污管口，冷媒进、出管口
