精密磨削和超精密磨削加工方法分类.ppt

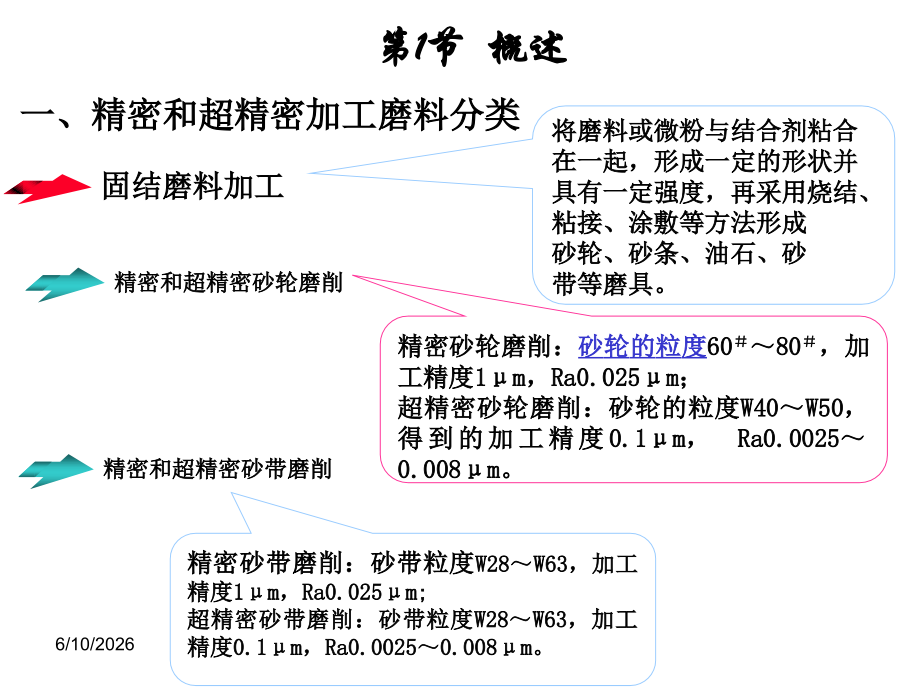

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,精密磨削和超精密磨削加工方法分类,6/10/2026,第,1,节 概述,一、精密和超精密加工磨料分类,固结磨料加工,将磨料或微粉与结合剂粘合,在一起，形成一定的形状并,具有一定强度，再采用烧结、,粘接、涂敷等方法形成,砂轮、砂条、油石、砂,带等磨具。,精密和超精密砂轮磨削,精密砂轮磨削：,砂轮的粒度,60,80,，加工精度,1m,，,Ra0.025m,；,超精密砂轮磨削：砂轮的粒度,W40,W50,，得到的加工精度,0.1m,，,Ra0.,0,025,0.0,0,8m,。,精密和超精密砂带磨削,精密砂带磨削：砂带粒度,W,28,W,63,，加工精度,1m,，,Ra0.025,m,;,超精密砂带磨削：砂带粒度,W28,W,6,3,，加工精度,0.1m,，,Ra0.0,0,25,0.,0,08m,。,6/10/2026,砂轮粒度,6/10/2026,6/10/2026,第,1,节 概述,一、精密和超精密加工分类,游离磨料加工,磨料或微粉不是固结在一起，,而是成游离状态。,传统方法：研磨和抛光,新方法：磁性研磨、弹性发射,加工、液体动力抛光、液中研,抛、磁流体抛光、挤压研抛、,喷射加工等。,6/10/2026,第,1,节 概述,二、精密和超精密砂轮磨料磨具,磨料粒度及其选择,多选用,180,240,普通,磨料、,170/200,325/400,超硬磨料的磨粒和各种,粒度的微粉。,结合剂及其选择,将磨料粘合在一起，形成一定的形状，并有一定的强度。,树脂结合剂、陶瓷结合剂和金属结合剂,组织和浓度及其选择,普通磨具中磨料的含量用组织表示，超硬磨具中磨料的含量用浓度表示。成形磨削、沟槽磨削、宽接触面平面磨削选用高质量浓度；半精磨、精磨选用细粒度、中质量浓度；,高精度、低表面粗糙度值的精密磨削和超精密磨削选用细粒度、低质量浓度。,6/10/2026,第,1,节 概述,二、精密和超精密砂轮磨料磨具,硬度及其选择,普通磨具硬度低表示磨粒易脱落。,超硬磨具无硬度项指标。,磨具的强度,高速回转时，抵抗因离心力的作用而自身破碎的能力。,磨具的形状和尺寸及其基体材料,根据机床规格和加工情况选择磨具的形状和尺寸。,基体材料与结合剂有关，金属结合剂磨具多采用铁或铜合金；树脂结合剂磨具采用铝及合金或电木；陶瓷结合剂磨具多采用陶瓷。,6/10/2026,第,1,节 概述,三、精密和超精密涂覆磨具,涂覆磨具分类,6/10/2026,第,1,节 概述,三、精密和超精密涂覆磨具,6/10/2026,第,1,节 概述,三、精密和超精密涂覆磨具,涂覆磨料及粒度,棕刚玉、白刚玉、黑色碳化硅、,绿色碳化硅、,氧化铁、人造金刚石等。,涂覆磨料的粒度无论磨粒还是,微粉，都用,P,字粒度号表示。,粘接剂,又称胶，作用是将砂粒牢固地粘接在基底上。,动物胶,：皮胶、明胶、骨胶等。用于轻切削的干磨和油磨。（溶于水）,树脂,：醇酸树脂、胺基树脂、尿醛树脂、酚醛树脂等。用于难磨材料或复杂形面的磨削或抛光。（易溶于有机溶剂）,高分子化合物,：聚,醋,酸乙稀酯。用于精密磨削。（粘接性能好、耐湿、有弹性，成本高）,6/10/2026,第,1,节 概述,三、精密和超精密涂覆磨具,涂覆方法,重力落砂法,涂覆法,静电植砂法,一般砂纸、纱布均用此法,一般塑料膜材料的基底砂带都用此法。精密和超精密加工中所用的涂覆磨具多用涂覆法制作。,沙粒尖端朝上，砂带切削性强，等高性好，加工质量好。,6/10/2026,
